Allegro166查看走线阻抗操作指导

当我们想要在PCB上面查看某一段走线的实时阻抗，无需通过阻抗计算软件来实现
Allegro自带的命令就可以实现
操作如下

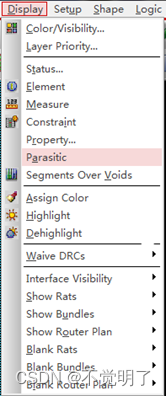

  1. 点击Display，再点击Parasitic
    在这里插入图片描述

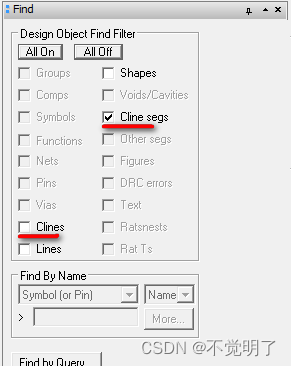

  2. Find选择Cline或者Cline segs
    在这里插入图片描述

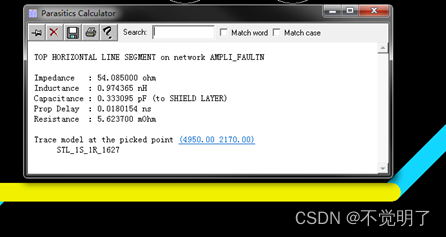

  3. 然后点击需要查看阻抗的网络的走线，即可看到阻抗值
    以及这段线的电感值，电容值
    在这里插入图片描述

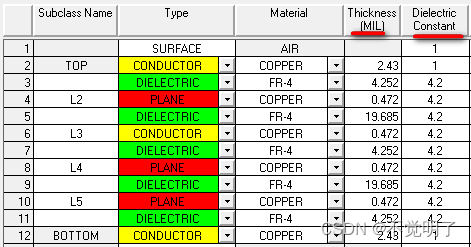

  4. 注意运行这个命令之前，需要在层叠中把厚度以及Dk值填写正确才行，否则会出现错误
    在这里插入图片描述

    <
