数据可视化-9. 瀑布图

        瀑布图（Waterfall Chart）是一种用于显示数据的增减变化过程的图表，通过柱状条的堆叠，将数据的变化过程以类似瀑布流水的形式直观地呈现出来，展示了一个初始值在经过一系列的增加或减少的中间运算（如收入的各项增减因素、成本的构成变化等）后如何达到最终值。

1. 瀑布图的构成

        瀑布图由一系列矩形柱和连接线组成，通常包含以下几个要素：

• 起始值：显示一个初始的数值，作为分析的起点。
• 增量与减量：中间的柱子表示数值的增加或减少，通过不同颜色区分。
  • 增量柱子通常为绿色或上升方向。
  • 减量柱子通常为红色或下降方向。
• 中间累计值：增减量之间用连接线表示当前的累计值。
• 最终值：一个特殊的柱子，显示整个过程的结果。

2. 瀑布图的特点

1. 动态过程的可视化：清晰地展示了从初始值到最终值的所有变化。
2. 增减关系清晰：增量和减量直观分开，便于分析变化的来源。

3. 适用场景

        瀑布图常用于以下场景：

• 财务分析：如显示公司收入从毛收入到净利润的各项增减。
• 预算分解：如展示预算从整体分解到各部门的分配。
• 业绩对比：如分析年度销售额的变化，包括增长因素和减少因素。
• 项目分析：如描述项目资源投入与成果输出的变化过程。

4. 瀑布图局限性

        瀑布图也有其局限性：

• 数据量限制：若阶段过多，图表可能显得拥挤、不易阅读。
• 不适合复杂变化：当增减交替频繁时，难以清晰传达信息。
• 对比性不足：不适合多个维度的比较。

5. 瀑布图代码实现

5.1 Python 代码

        Dash 是一个非常好用的模块！！！

import dash
from dash import html, dcc
import plotly.graph_objects as go
import dash_bootstrap_components as dbc
import numpy as np


def create_advanced_charts():
    """
    创建高级图表示例
    返回一个包含多个图表的列表
    """
    # 3. 瀑布图
    waterfall_x = ['初始值', '收入', '支出', '税费', '最终值']
    waterfall_y = [0, 100, -30, -20, 0]
    waterfall_fig = go.Figure(go.Waterfall(
        name="瀑布图",
        orientation="v",
        measure=["absolute", "relative", "relative", "relative", "total"],
        x=waterfall_x,
        textposition="outside",
        text=["+0", "+100", "-30", "-20", "50"],
        y=waterfall_y,
        connector={"line": {"color": "rgb(63, 63, 63)"}},
    ))
    waterfall_fig.update_layout(
        title='瀑布图示例',
        showlegend=True,
        template='plotly_white'
    )
    return(waterfall_fig)


app = dash.Dash(__name__)

app.layout = html.Div([
    html.H3("高级图表展示", className="text-center mt-4 mb-3"),
    dcc.Graph(figure=create_advanced_charts())
])


if __name__ == "__main__":
    app.run_server(debug=True, port=8051)

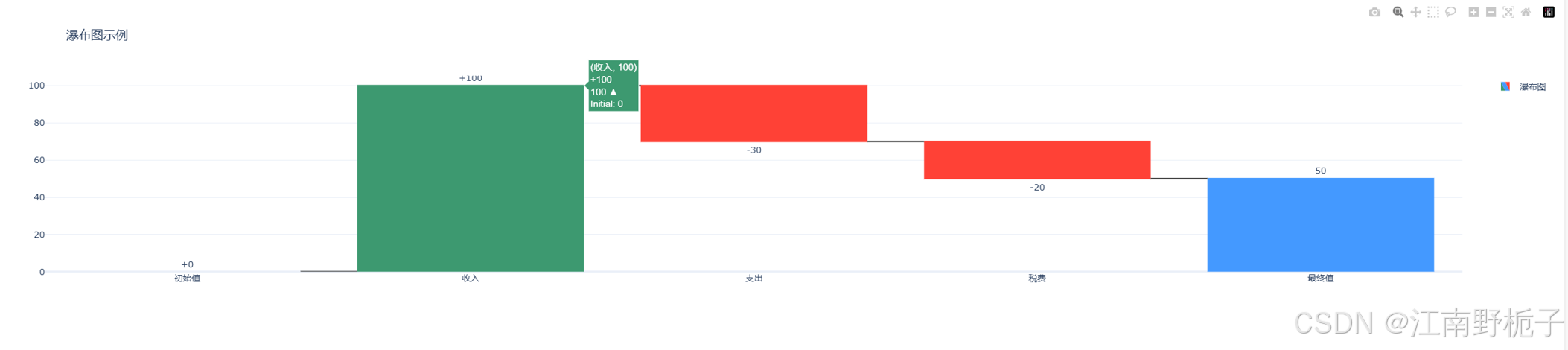

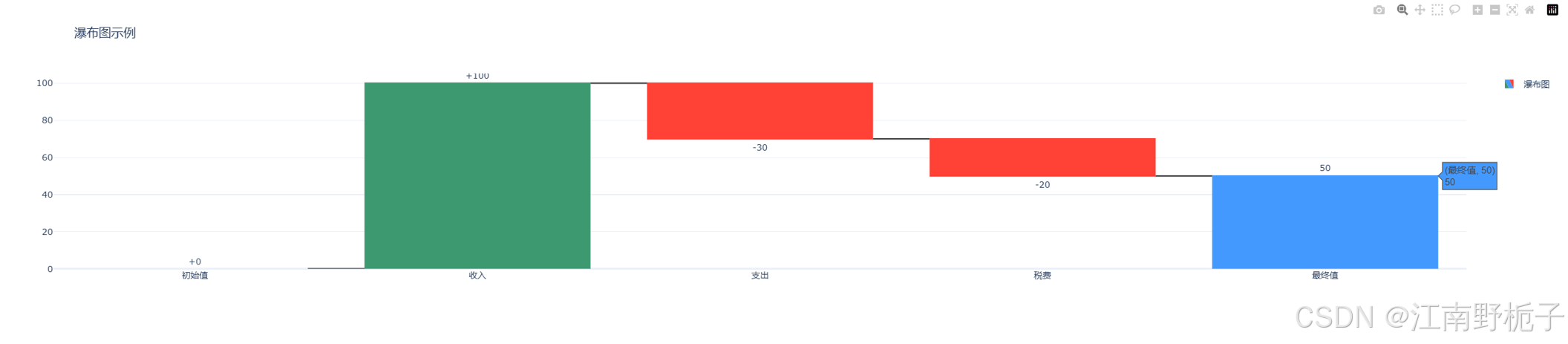

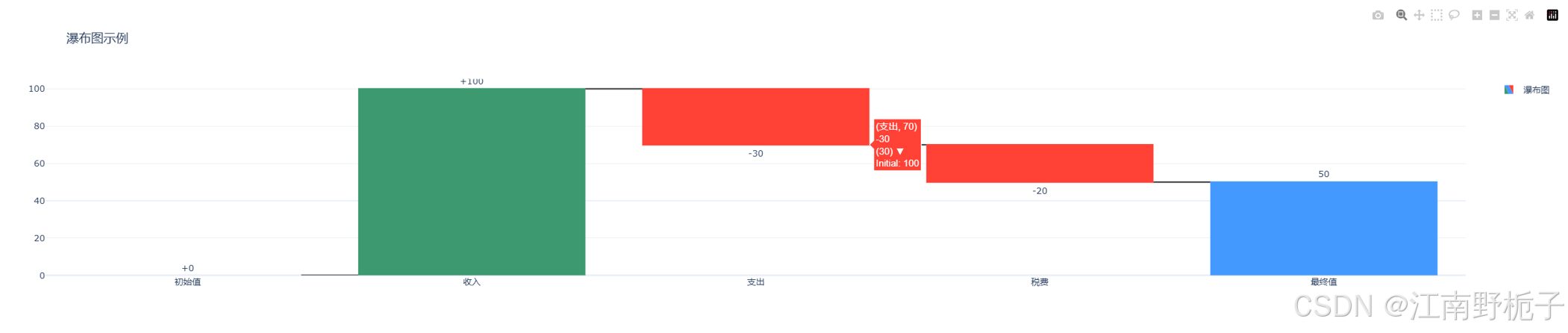

5.2 瀑布图效果（网页展示）
