浪涌保护器10/350us和8/20us是什么意思，两者有何区别？

在选择浪涌保护器的时候，浪涌保护器的防雷能力放电电流后面的单位一般是KA，KA后面还有个参数是10/350us或者8/20us，大家可能对这2个参数不太熟悉。

那么，浪涌保护器10/350us和8/20us是什么意思，两者有何区别呢？

1、浪涌保护器10/350us和8/20us是什么意思

这两种波形是在防雷测试实验室用浪涌发生器发出的，用来模拟直接雷击和感应雷击，因为其电流波形类似于10/350us和8/20us的波形，所以标准就采用这两种波形来测试浪涌保护器等防雷产品。

两个波形表示的实际上是时间与电流的曲线。

10/350us是典型雷电击穿大地的雷电流曲线，是雷电直接袭击电力线和避雷针的雷电流曲线，我们一般称直击雷波形。其中10表示冲击电流到达90%电流峰值的时间是10us（us的意思是微秒），而350表示从电流峰值降到半峰值的时间是350us。

8/20us是典型雷电击穿大地（避雷针或临近接闪物）引起的电磁脉冲感应过电压，这个感应过电压击穿、烧毁设备时的电流曲线，我们一般称感应雷波形。8代表冲击电流到达90%电流峰值的时间是8微秒，20表示从电流峰值降到半峰值的时间是20微秒。

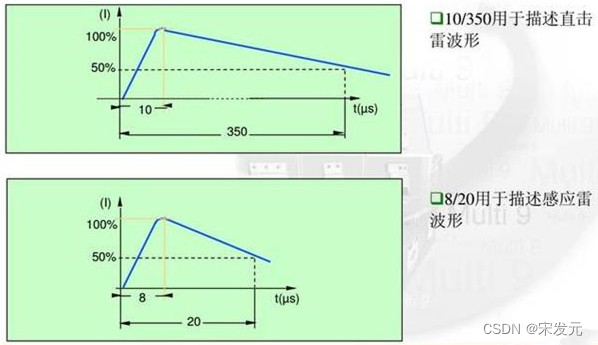

大家可以通过下面的波形图来对比一下两种波形：

浪涌保护器10/350us和8/20us是什么意思，两者有何区别？

2、10/350和8/20波形的区别

10/350us波形测试的浪涌保护器为一级浪涌保护器，也叫T1类测试防雷产品，用冲击电流Iimp表示，防雷标准GB50057-2010 建筑物防雷设计规范中有要求一级防雷需要采用10/350us波形测试≥12.5kA的浪涌保护器。

8/20us波形测试的浪涌保护器为二三级浪涌保护器，也叫T2类测试防雷产品，用标称放电电流In和最大放电电流Imax表示，一般常用规格是40kA/80kA/100kA等等。

这里大家可能会觉得，为什么一级防雷用10/350us波形测试的浪涌保护器只需要12.5kA,而二级防雷确需要40kA甚至80kA呢？

这是因为直击雷和感应雷的能量水平不同，10/350us和8/20us的波形的能量比大约是17.5:1。相当于10/350us波形测试下的12.5kA的浪涌保护器能量，约等于8/20us测试下的218kA了。

所以一级浪涌保护器12.5kA的防雷能力并不差于二级浪涌40kA的。

总结：以上就是关于浪涌保护器10/350us和8/20us波形的介绍，大家在选择的时候根据实际需求和防雷标准来选择就可以了，建筑物总配电箱采用10/350us波形测试的浪涌保护器，楼层和机房配电箱采用8/20us波形测试的浪涌保护器即可。
