在计算机体系结构中，缓存（Cache）的设计采用 Set（组） 和 Way（路） 来组织存储结构，以提高访问效率并减少冲突。以下是两者的概念与区别：

01 Cache中的set是什么？

定义
Set 是缓存的逻辑分组单位。每个 Set 包含多个 Way（路），具体数量由缓存的 关联度（Associativity） 决定。例如，一个 4 路组相联缓存中，每个 Set 包含 4 个 Way。
作用
- 地址映射：内存地址通过特定算法（如中间位取模）映射到某个 Set。
- 冲突管理：同一 Set 的不同 Way 可存储映射到该 Set 的多个内存块，减少冲突不命中。
示例
假设缓存总大小为 64KB，采用 4 路组相联（每个 Set 4 个 Way），缓存行（Cache Line）大小为 64B，则：
- Set 数量 = 总大小 / (Way 数 × 行大小) = 64KB / (4 × 64B) = 256 个 Set。

02 Cache中的Way什么

定义
Way 是 Set 内的存储单元。每个 Way 对应一个缓存行（Cache Line），用于存储数据及其标签（Tag）和状态信息。
作用
- 并行查找：CPU 访问内存时，会同时在 Set 的所有 Way 中查找匹配的 Tag。
- 替换策略：当 Set 已满时，根据策略（如 LRU、随机）替换其中一个 Way。
- 举个例子，在 4 路组相联缓存中，每个 Set 有 4 个 Way。若内存地址映射到 Set 3，则需在 Set 3 的 4 个 Way 中查找目标数据。

03 Set 与 Way 的关系

层级关系：
缓存 → 多个 Set → 每个 Set 包含 多个 Way → 每个 Way 对应一个缓存行。
数学关系：
缓存总大小 = Set 数 × Way 数 × 行大小。
设计灵活性：
- 直接映射（Direct-Mapped）：每个 Set 仅 1 个 Way（1 路组相联）。
- 全相联（Fully Associative）：整个缓存为 1 个 Set，所有 Way 均可自由映射（Way 数 = 总行数）。

核心区别

特性	Set（组）	Way（路）
定义	缓存的分组单位，由地址映射决定。	组内的存储单元，用于存放数据块。
数量决定	由缓存总大小、关联度、行大小计算得出。	由关联度（如 4 路组相联的 Way 数为 4）。
功能	确定内存块映射的位置。	在同一 Set 中提供多个可选存储位置。
极端情况	全相联缓存仅有 1 个 Set。	直接映射缓存每个 Set 仅有 1 个 Way。

地址解析示例

假设 32 位地址、4 路组相联、64B 行大小、256 个 Set：

块内偏移（Offset）：低 6 位（2⁶ = 64B）。
Set 索引（Index）：中间 8 位（2⁸ = 256 Set）。
标签（Tag）：剩余高位（32 - 6 - 8 = 18 位）。

访问地址时：

根据 Set 索引 定位到某个 Set。
在该 Set 的所有 Way 中比较 Tag。
若匹配则命中；否则触发替换。

通过 Set 和 Way 的分层设计，缓存能在硬件复杂度和命中率之间取得平衡，是计算机存储体系的核心优化手段之一。

景芯SoC芯片全流程实战

终身辅导、一对一辅导，手把手教您完成SoC全流程设计，从入门到进阶，带您掌握SoC芯片架构、算法、设计、验证、DFT、后端及低功耗全流程！直播视频不定期升级！让您快速超越同龄人！

景芯团队主打文档+服务器实战，一对一辅导，我们不卖视频，只提供免费导学视频，景芯团队始终坚信实践和服务才是景芯训练营+design service的核心！

景芯全流程课程如下：

景芯SoC设计视频+文档+实战+一对一终身辅导（视频免费无期限）
景芯SoC验证视频+文档+实战+一对一终身辅导（视频免费无期限）
景芯SoC中端视频+文档+实战+一对一终身辅导（视频免费无期限）
景芯SoC后端视频+文档+实战+一对一终身辅导（视频免费无期限）

景芯进阶课程：

景芯12nm车规DFT+PR实战培训（视频免费无期限）
景芯12nm 2.5GHz低功耗DVFS实战培训（视频免费无期限）
DDR3项目实战培训（视频免费无期限）

课程报名微信：

同时，小编分享了一些芯片全流程知识在知识星球，包括设计、验证、DFT、后端全流程知识以及大量技术文档，如果你和我一样渴求知识，渴求进步，那么欢迎您加入讨论学习，共同进步！

景芯主营业务是design service+一对一芯片终身辅导培训！

另外景芯团队提供芯片Design Service，设计服务包括：

提供SoC、MCU、ISP、CIS等芯片设计、验证、DFT设计服务
提供DDR/PCIE/MIPI/ISP/NPU/VPU/CAN/USB/ETH等复杂IP设计
提供7nm、12nm、28nm、40nm、55nm、65nm、90nm等后端设计
提供高校、企业定制化芯片设计服务、设计培训业务

近期景芯团队为客户定制了数款Cortex-A/Cortex-M系列SoC芯片，并且皆一版成功，证明了景芯SoC团队的实力！景芯团队将持续打磨SoC芯片技术，为AI SoC时代的到来做好技术储备，边缘AI时代，景芯SoC团队一定成！

景芯SoC v4.0芯片全流程实战训练营的宗旨：

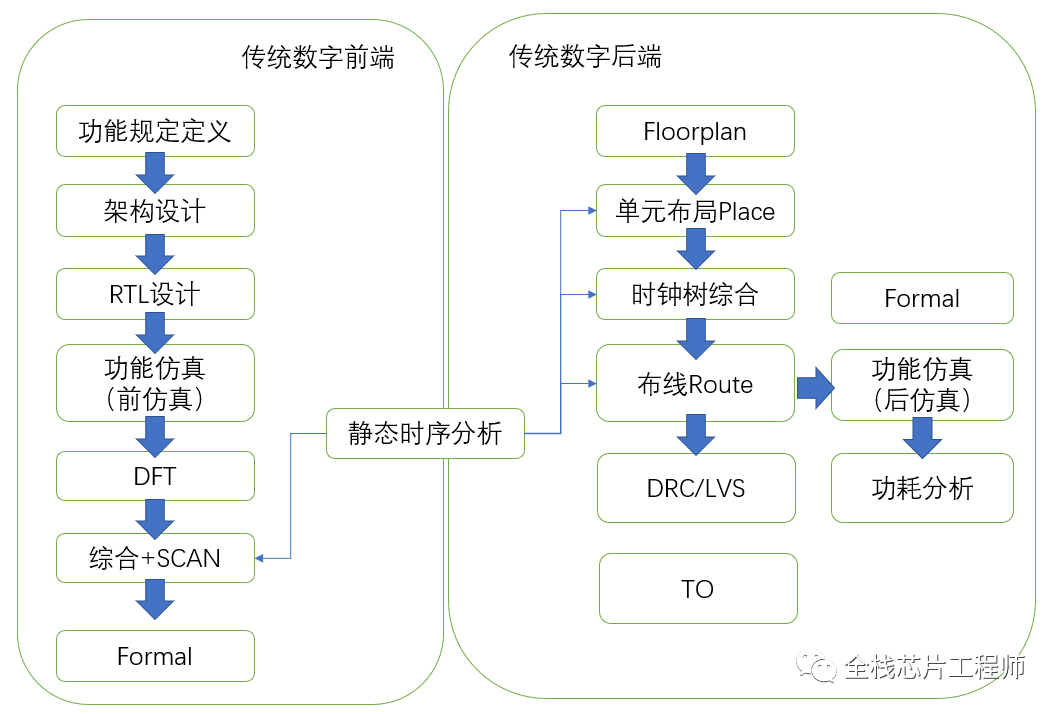

手把手教您掌握SoC算法、设计、验证、DFT、后端全流程低功耗！

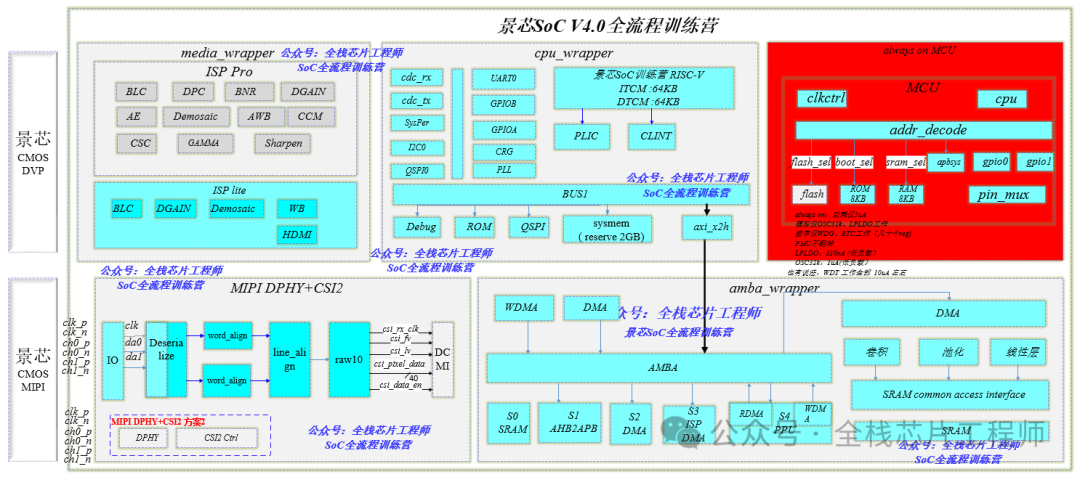

景芯SoCv4.0，是一款用于【芯片全流程实战培训】的低功耗边缘AI SoC，集成了低功耗RISC-V处理器，集成ITCM SRAM、DTCM SRAM，集成MIPI、ISP、NPU-lite、USB、EMAC、QSPI、UART、I2C、GPIO等IP，采用SMIC40工艺流片。

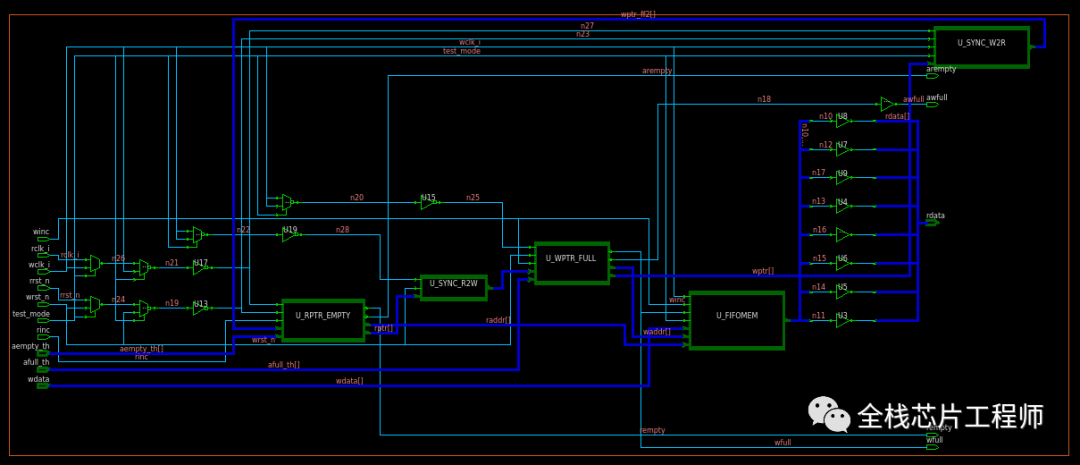

(一)SoC设计课程，您将学会

高速接口的Verilog设计实现
从图像算法到RTL设计实现
MIPI、ISP的Verilog实现与仿真
Lint、CDC检查及UVM验证
SoC子系统的C驱动仿真
后仿真

仅设计一门课程内容就抵得上其他培训机构的5-6门课程，价格仅其1/6

(二)SoC验证课程，您将学会

SoC子系统级的UVM环境搭建
SoC子系统级的UVC环境搭建
SoC子系统级的VIP环境搭建
SoC子系统的DMA SRAM UVM联合验证
SoC子系统的UART UVC验证
SoC子系统的长包、短包、超长包、毛刺包、包头/包尾错误UVM验证

仅验证一门课程内容就抵得上其他培训机构的3-4门课程，价格仅其1/6

(三)SoC中端课程，您将学会

DFT设计(芯片级)
Synthesis逻辑综合(芯片级）
低功耗UPF设计、CLP技术
formal验证等技术

仅中端一门课程内容就抵得上其他培训机构的4-5门课程，价格仅其1/6

(四)SoC后端课程，您将学会

低功耗设计
布局布线(低功耗FF flow)
StarRC/QRC

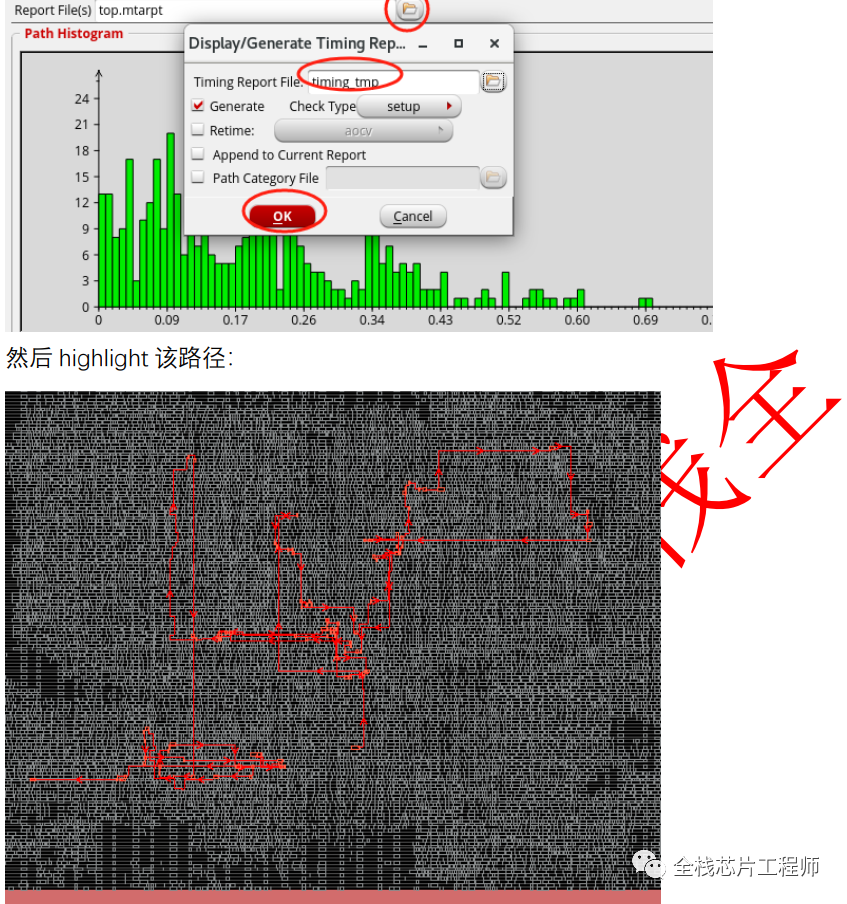

STA/Tempus
功耗分析
DRC/LVS设计

仅后端一门课程内容就抵得上其他培训机构的3-4门课程，价格仅其1/6

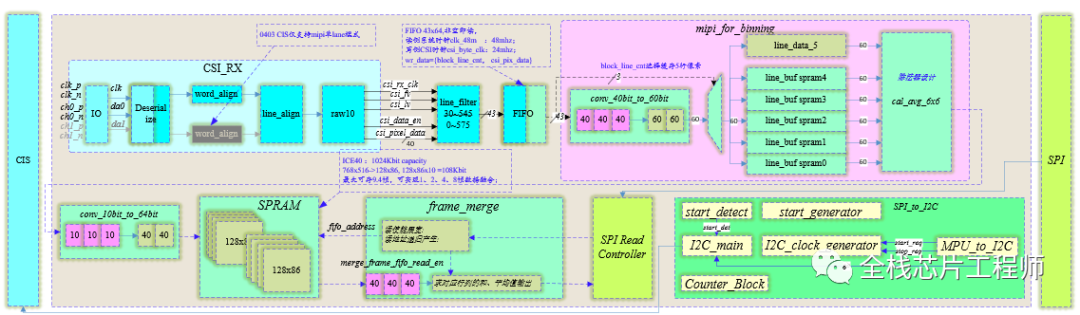

景芯SoC自研MIPI解码

数字电路中经典设计：多条通信数据Lane Merging设计实现

数字电路中经典设计：多条通信数据Lane Distribution实现

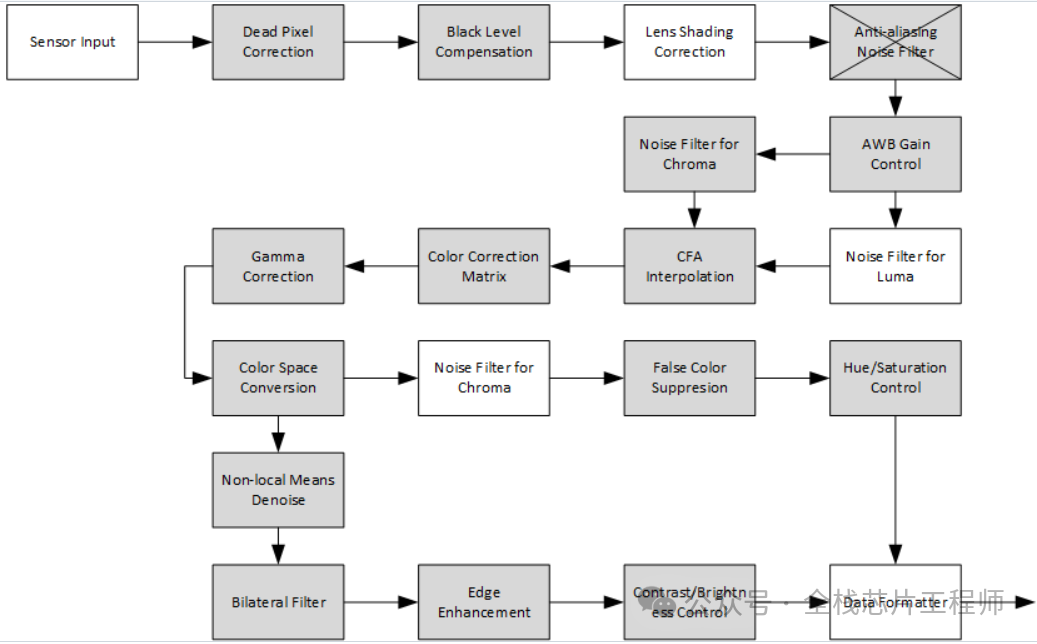

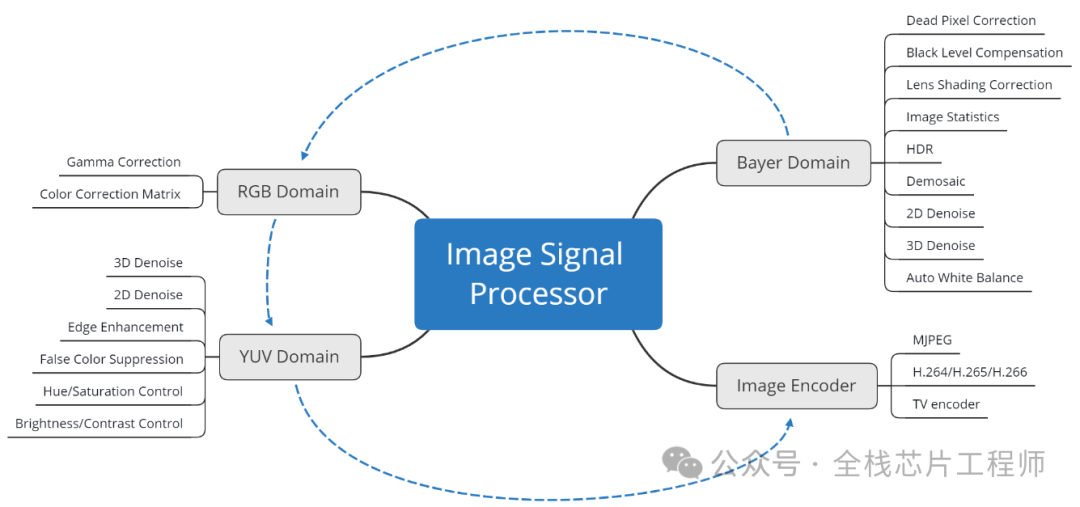

景芯SoC自研ISP图像处理

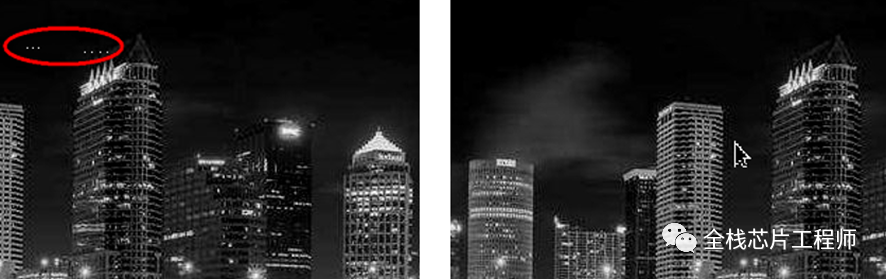

dpc - 坏点校正
blc - 黑电平校正
bnr - 拜耳降噪
dgain - 数字增益
demosaic - 去马赛克
wb - 白平衡增益
ccm - 色彩校正矩阵
csc - 色彩空间转换 (基于整数优化的RGB2YUV转换公式)
gamma - Gamma校正 (对亮度基于查表的Gamma校正)
ee - 边缘增强
stat_ae - 自动曝光统计
stat_awb - 自动白平衡统计

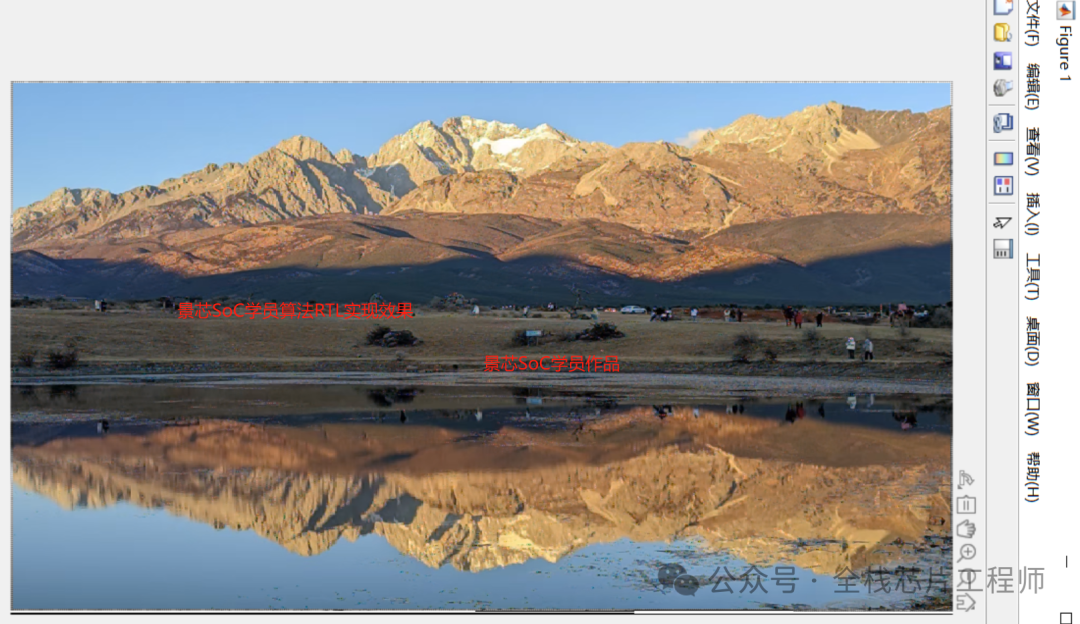

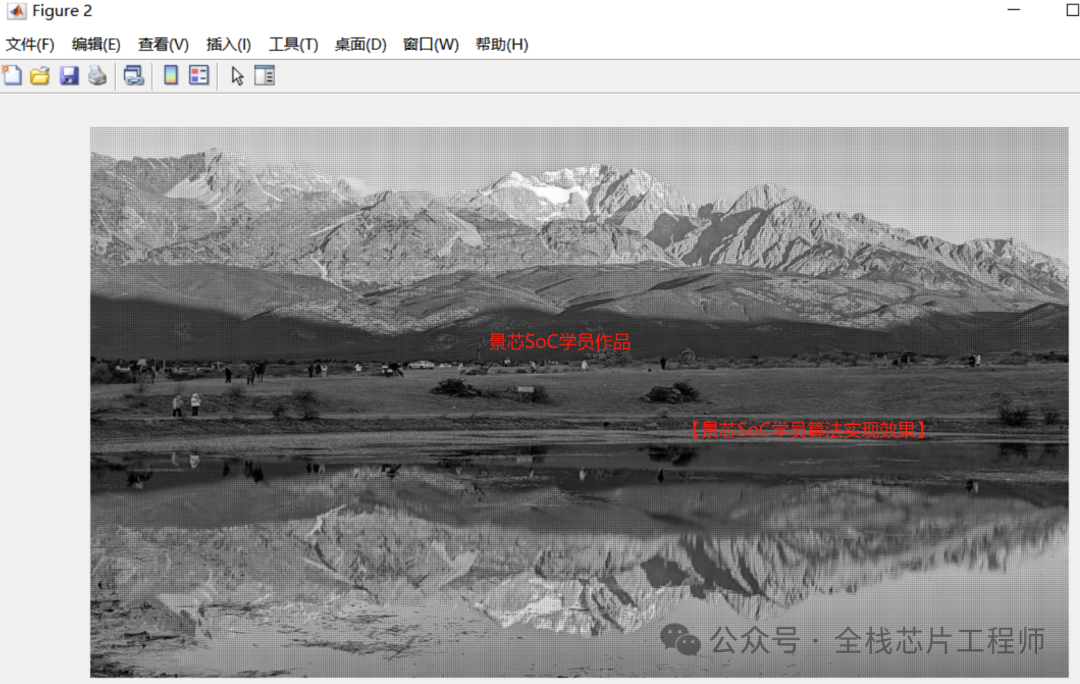

【景芯SoC学员ISP算法实现的作品】：

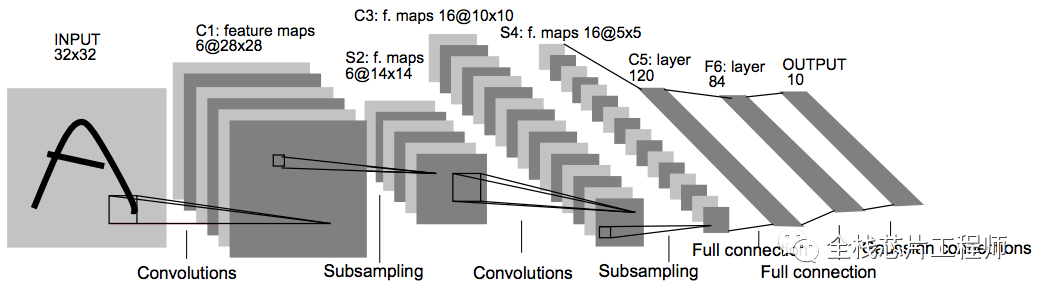

景芯SoC自研NPU图像识别

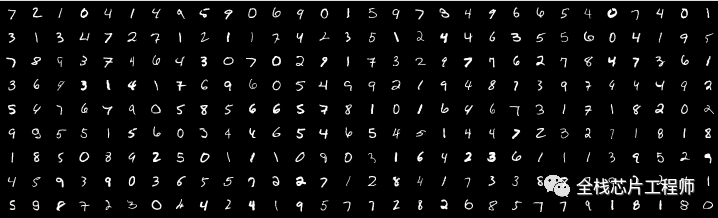

支持手写数字的AI识别：

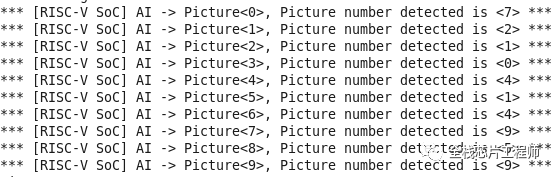

仿真结果：仿真识别上图7、2、1、0、4、1、4、9

如果您和小编一样渴求进步，想掌握芯片设计全流程，欢迎加入小编知识星球，疯狂成长，一起进步！早日成为芯片大佬！

景芯SoC验证架构

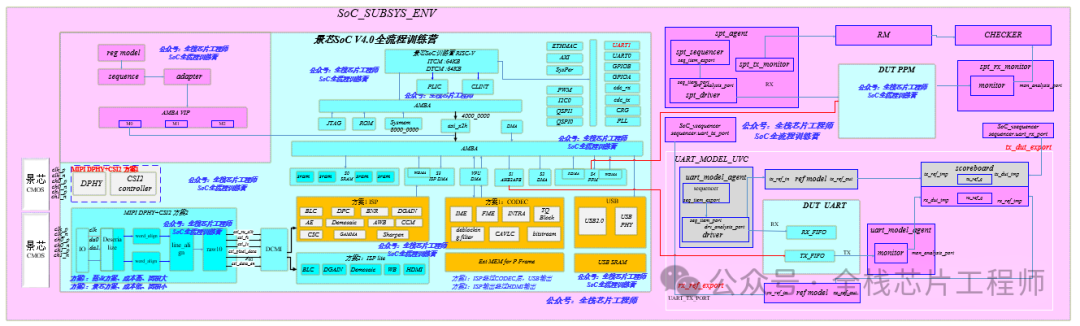

景芯SoC全芯片验证架构：

景芯验证学员告诉我，留学X国的硕士去外企某芯片巨头薪资是20万+美金！折合RMB超过140万，才25岁左右的小伙子！薪资超140万！

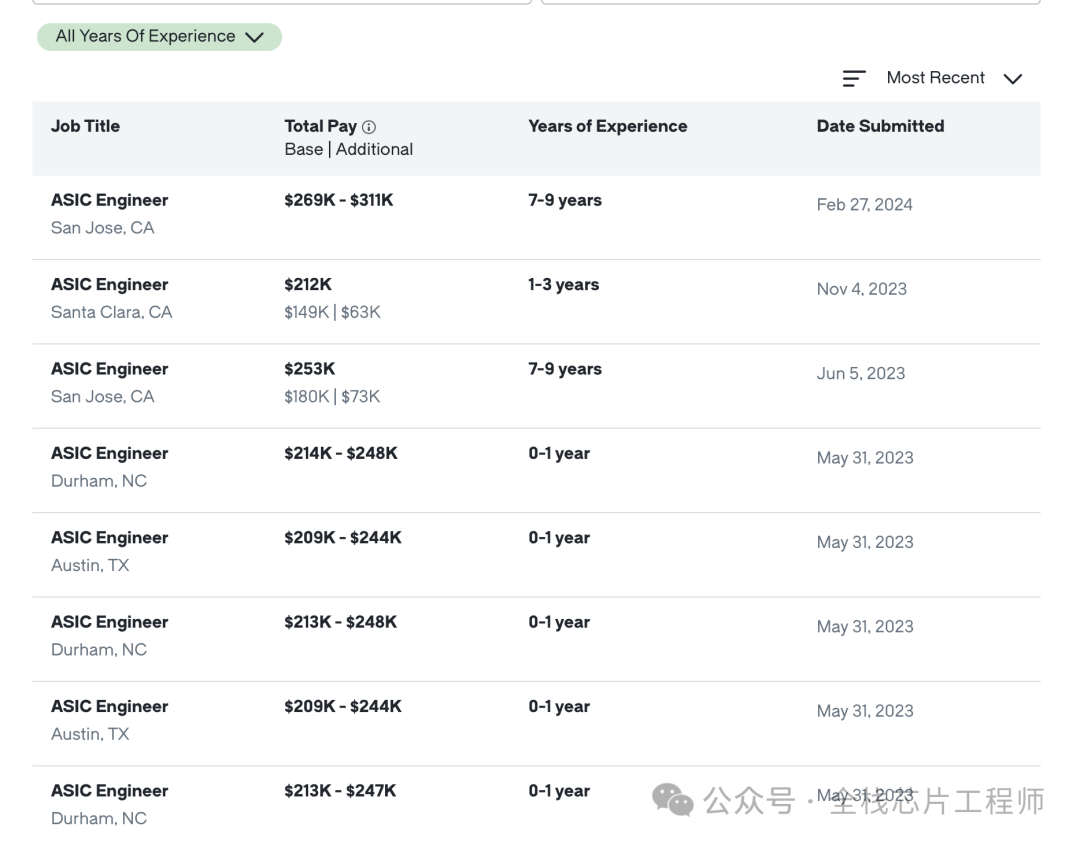

小编去看了glassdoor的工资：

1-3经经验的ASIC Engineer的工资报价有212K美刀，20万美刀。

7-9年经验的ASIC Engineer的工资报价有311K美刀，30万美刀。

当然具体薪资也是看每个候选人的水平以及岗位匹配度。

学历、项目经验都是非常重要的，期待着景芯战友们的更多捷报！走出国门，世界更精彩！景芯SoC项目的正能量之大，小编自己都很震撼，小编一定持续打磨，让景芯战友们一起成功！

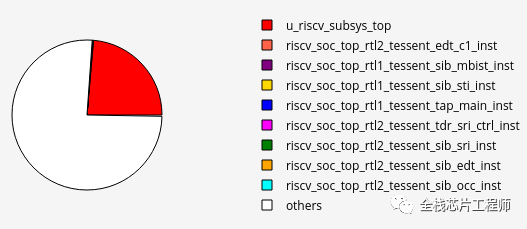

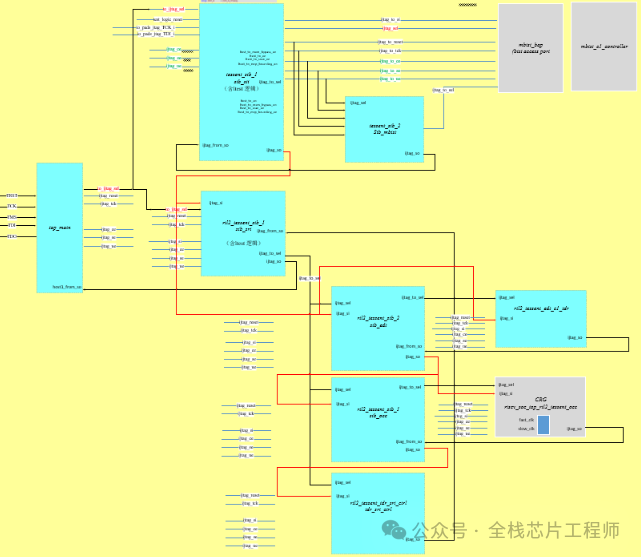

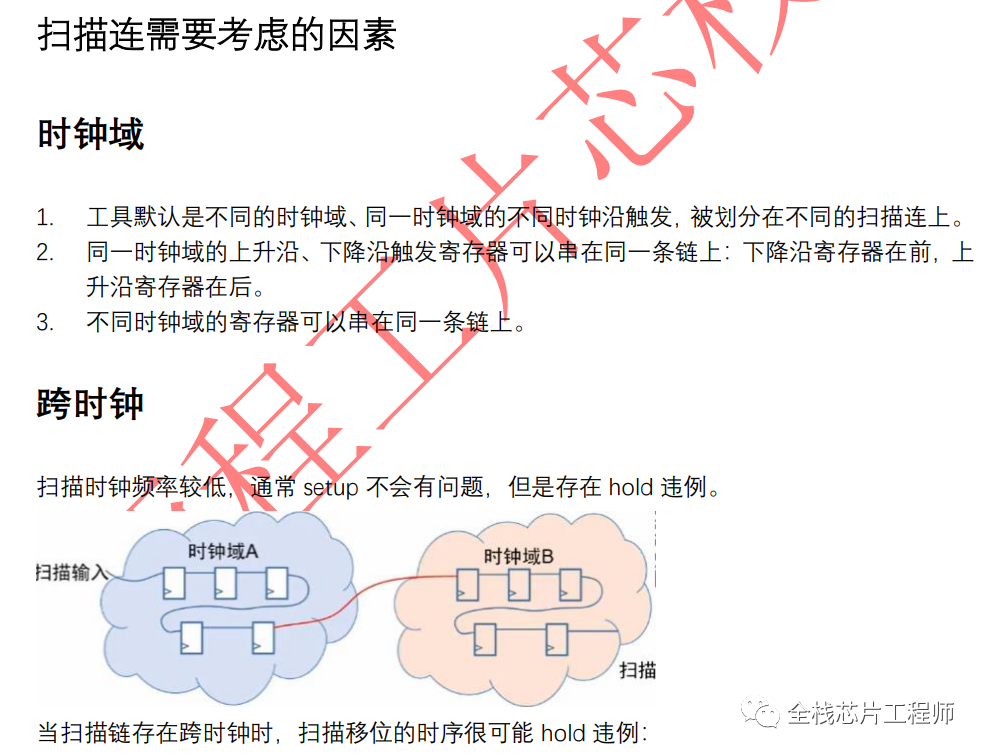

景芯SoC V4.0 DFT方案：

景芯SoC UPF低功耗设计

全芯片UPF低功耗设计(含DFT设计)

景芯SoC训练营培训项目，低功耗设计前，功耗为27.9mW。

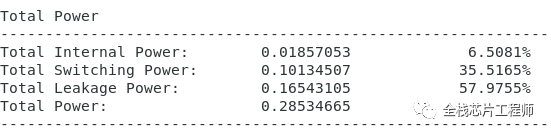

低功耗设计后，功耗为0.285mW，功耗降低98.9%！

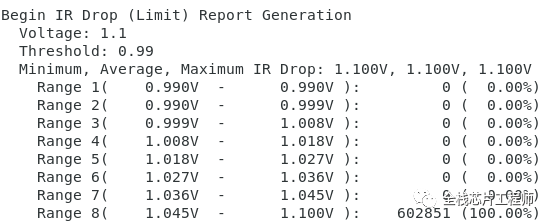

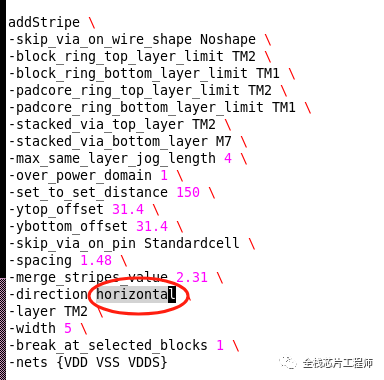

电压降检查：

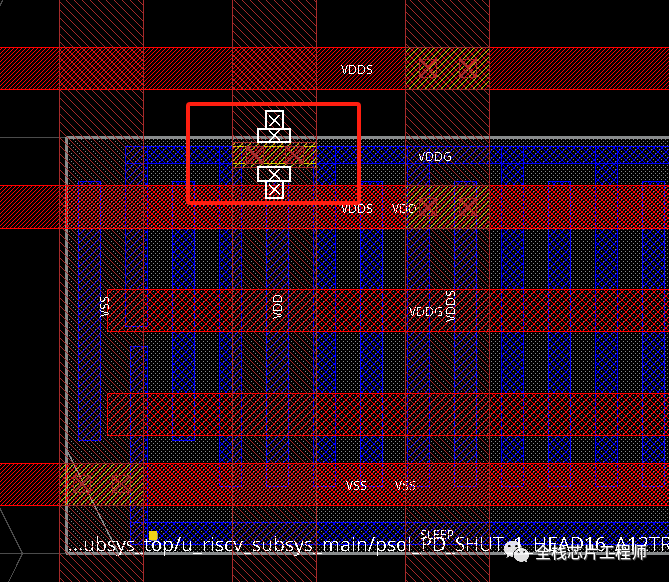

低功耗检查：

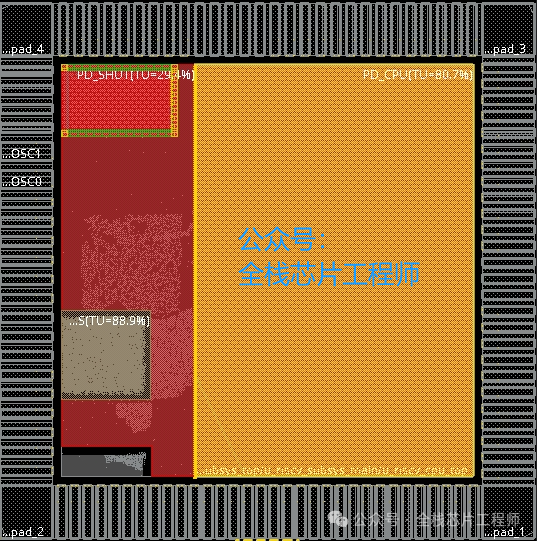

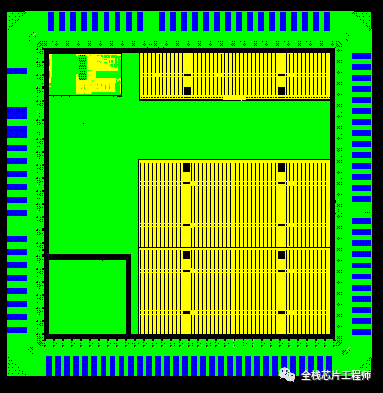

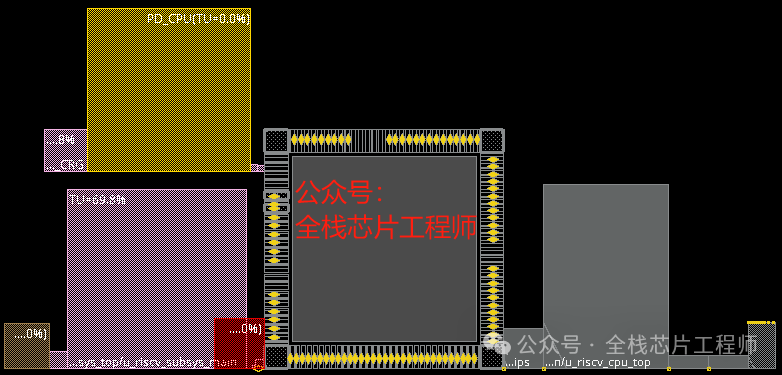

芯片的版图设计V1.0

芯片的版图设计V2.0

芯片的版图设计V4.0

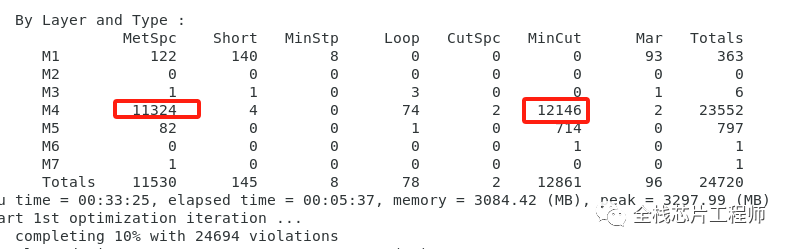

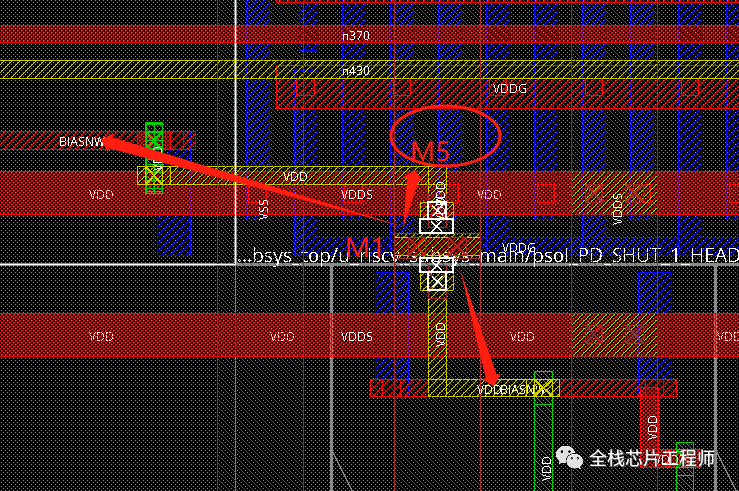

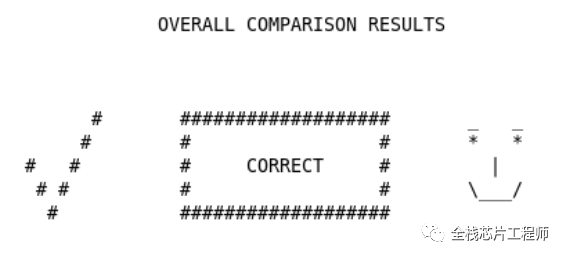

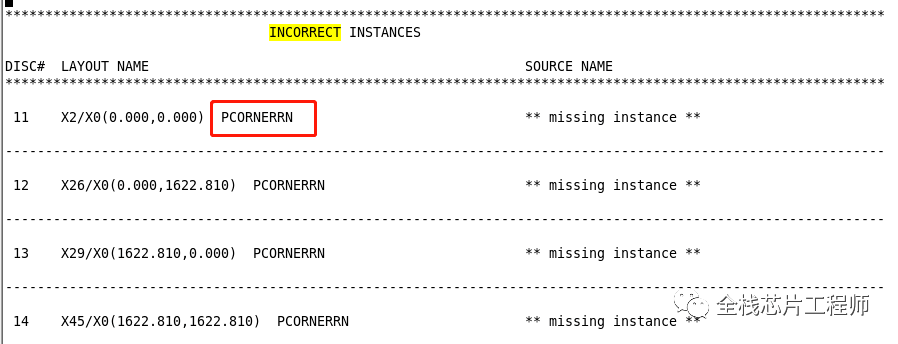

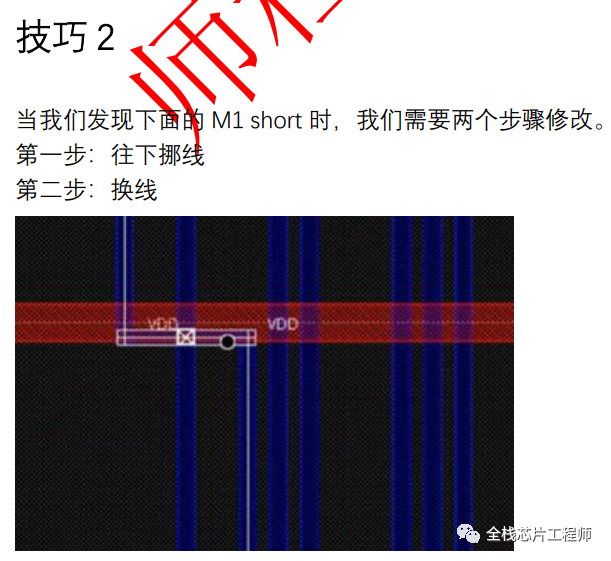

低功耗设计的DRC/LVS，芯片顶层的LVS实践价值极高，具有挑战性！业界独一无二的经验分享。

如果您和小编一样渴求进步，想掌握芯片设计全流程，欢迎加入小编知识星球，疯狂成长，一起进步！早日成为芯片大佬！

景芯学员们，小编十分感谢你们对景芯的肯定、信任和支持，你们的鼓励让小编十分感激，小编一定更努力精心打磨景芯SoC实战课，我承诺，一定要做到零差评，让大家无论资深还是资浅都能从景芯训练营获得成长！

最近学员纷纷咨询小编offer选择的问题，看到大家通过景芯培训提升后拿到心仪的offer了，非常开心，祝贺大家都拿到心仪offer了！

另外，小编的一个景芯VIP学员，成都某985，硕士7年经验，之前通过景芯培训提升后拿到心仪的offer了，这3个offer我看了都眼红！上次发起了投票，今天公布下结果。先来看下三个offer情况：

1、某GPU公司，月薪5.8w，年终4个月合计23.2万，年薪92.8万，岗位是SoC前端设计，公积金12%；

2、多媒体SOC厂商JC，月薪6.5w，年终奖2个月合计13万，年薪91万，岗位是SoC芯片设计工程师，公积金12%；

3、国企X微电子，月薪5.5W，年终奖4个月合计22万，年薪88万，担任数字ic设计工程师，主要从事SOC芯片设计，公积金10%

这里补充发布上次大家的投票结果公布：

从结果可以看出，市场行情不好，大家都看好国企军工的稳定性了，GPU仍然是技术首选，虽然GPU公司都在厮杀，但是仍有前景，但是IPC SOC反而得票最低，内卷同时没有太大增量市场。

另外，景芯资深老学员告诉我，留学X国的硕士去外企某芯片巨头薪资是20万+美金！折合RMB超过140万，才25岁左右的小伙子！薪资超140万！努力学习技术吧骚年。

如果您和小编一样渴求进步，想掌握芯片设计全流程，欢迎加入小编知识星球，疯狂成长，一起进步！早日成为芯片大佬！

景芯SoC V4.0课程提供服务器供大家实践！手把手教您学会SoC的算法、前端、DFT、后端全流程实战。

课程报名微信：

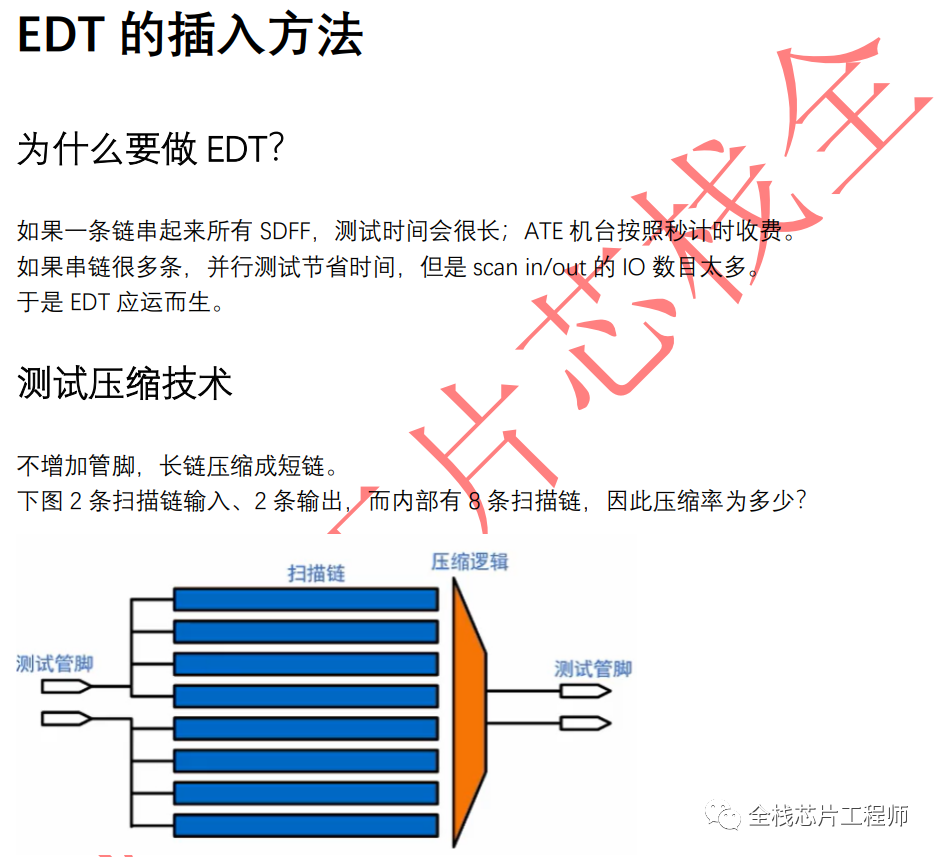

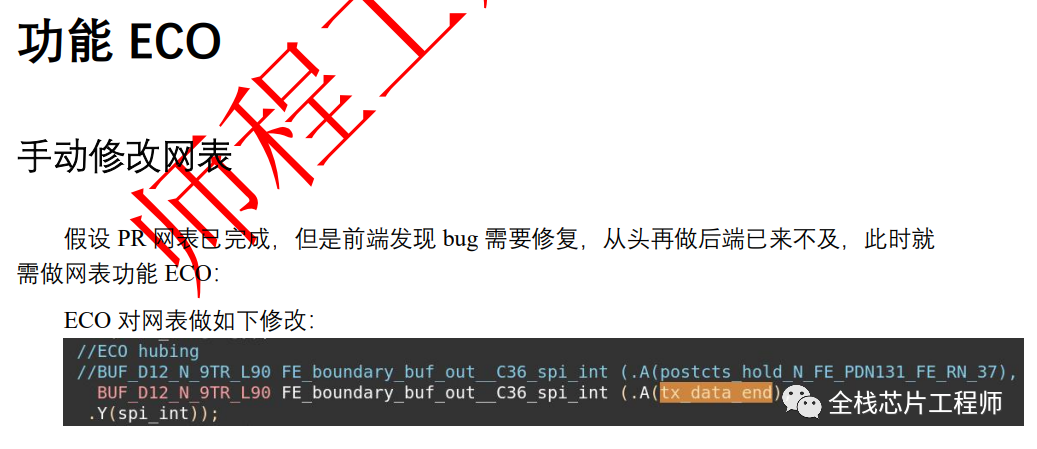

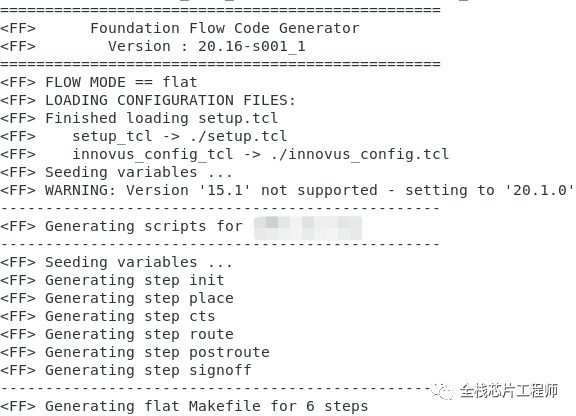

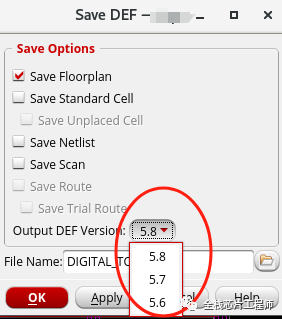

丰富的教程文档

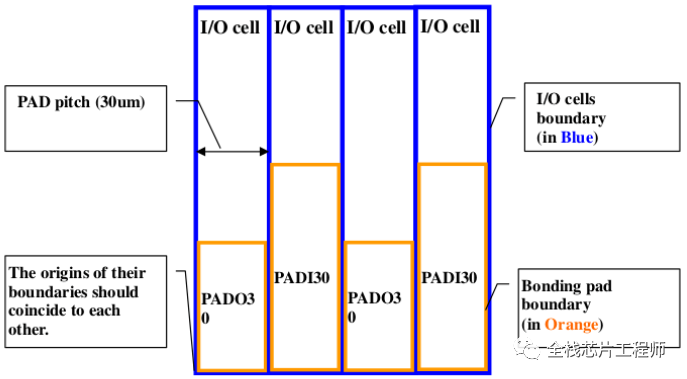

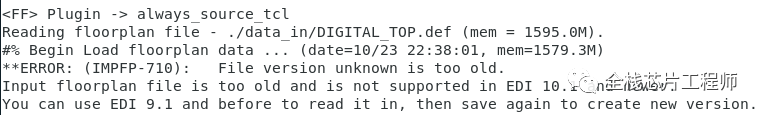

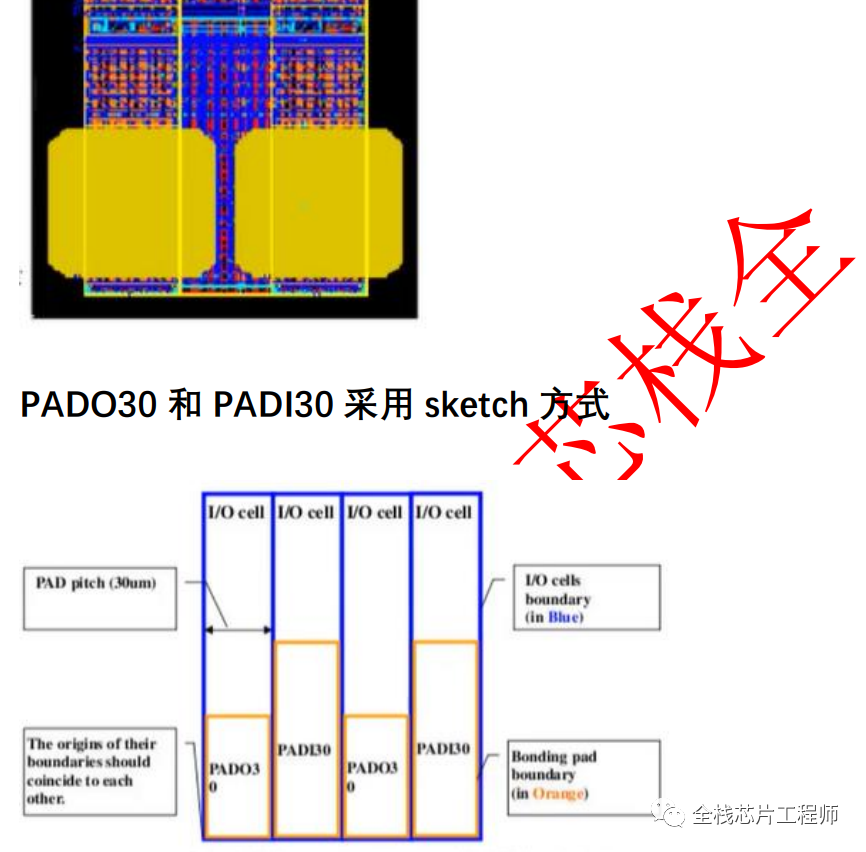

景芯训练营有同学问如何给IO添加PAD？请思考景芯SoC的IO和PAD如何实现最佳？

SoC训练营VIP学员问为何低功耗cell没有插入网表？

虽然提问题是值得鼓励的，但是我们在遇到问题时，还是先主动思考，主动解决问题，实在解决不了我们再求助，这样成长更快。

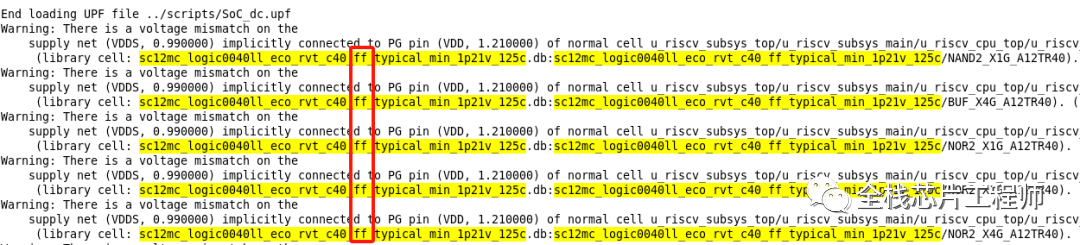

首先，小编拿到这问题，就打开log，查看log是一种IC设计美德！发现EDA工具吃进UPF文件后，报了warning如下，用到了很多ff库。

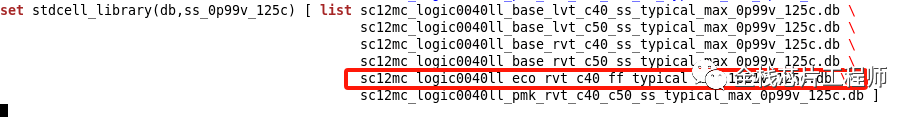

上图报错UPF指定电压是0.99V，而CELL是1.20V，电压不匹配，导致逻辑综合出来的网表没有插入MV CELL。注意，综合时，我们用的ss库，怎么会是ff库呢？打开约束脚本发现如下bug：

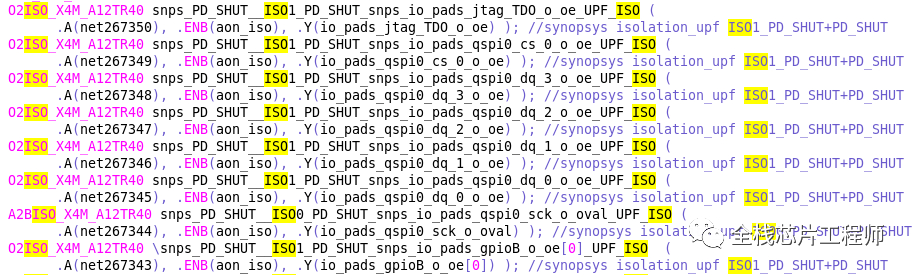

于是，更改约束，将ff换成ss即可。再次run一下，结果就出来了：
