大比例尺地形图（1:500）坡度问题

1、光伏区域布板设置中地形图精度对实际的设计工作影响比较大，设计的数据与实地现场反映的情况往往存在较大的出入，排除地形图本身的误差，分析原因，尽量避免问题的出现

2、地形图生成的过程中产生的误差，地形图的精度，反映细节的程度直接决定了后期地形分析，例如：等高线的生成，点云密度是否达到了要求，生成DEM模型的时候网格间距是否符合要求，点云密度16/m2,DEM网格间距为0.5米，达不到这个要求，即便你的点云绝对精度达到了要求，但是密度的缺失会导致细节反映的缺失，总体评价也是达不到国家规范要求的

3、地形图地物要素的绘制要细致和准确，准确地判断地物特征，陡坎（＞70°）的要注记比高，即坎高多少米，坡（＜70°）应标注坡顶线和坡底线，根据两条线之间的等高线来判断坡的高度。

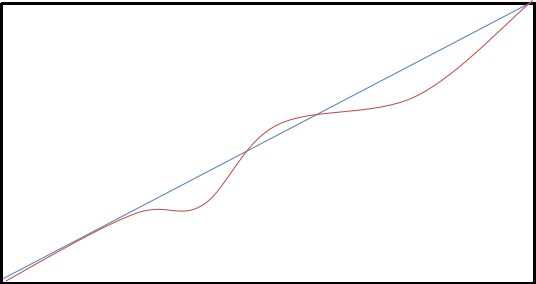

4、地形分析中的坡度，下图中的蓝色线条代表研究区域的拟合坡度值，红色曲线代表实际的地形地貌，拟合出来的坡度线不能反映研究区域的实际地形地貌。

蓝色直线表示区域的坡度斜面

红色的曲线代表实际的地面起伏

理论的坡度值并不能反映区域真实的坡度值
