生活中怎么判断输电线路多少伏？

交流电压等级

特高压：1000kV以上

超高压：110kV，220kV，500kV，750kV

高压：10kV，35kV

低压：0.38kV以下

1、判断3法

杆塔高度、绝缘子串个数、导线分裂数三种方式判断电压伏数

2、杆塔高度

110KV、220KV、330KV的杆塔高度大约为10米，500KV的杆塔高度大约为15米，750KV的杆塔高度大概为20米，1000KV杆塔高度大概为35米

输电线路一档大约500米，导线是要下垂的，尤其是天气热和用电负荷大的时候，导线热胀冷缩，会下垂的更厉害。所以规定中明确写了各电压等级的输电线路的导线对各种物体的最小距离。

如果考虑导线弧垂和绝缘子长度，则：110kV大概离地面十几米，220kV和330kV是二十几米，500kV是三四十米，750kV是五十几米，1000kV是七八十米。

500kV线路铁塔

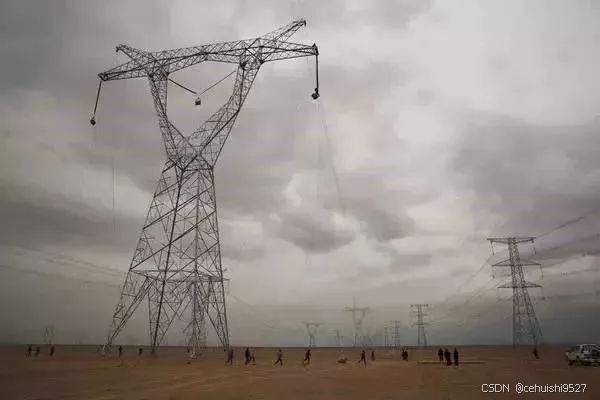

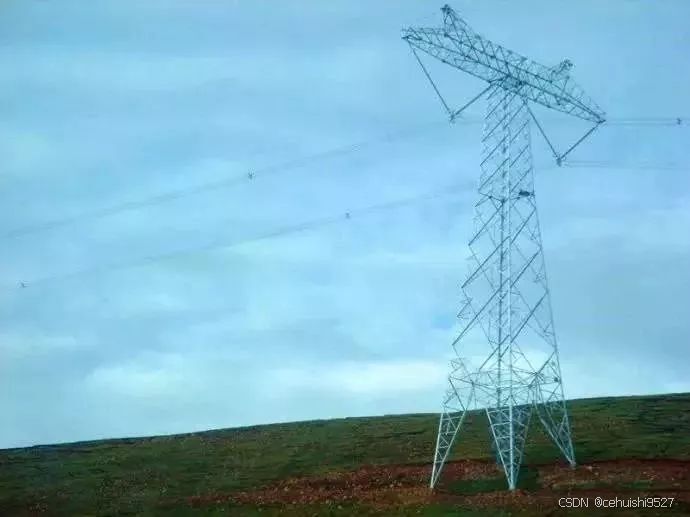

750kV线路铁塔

3、绝缘子数

绝缘子每片大约能承受15KV的电压，110KV大约为7-8片，220KV大约为13片，500KV大约为25片，1000KV大约为60片

什么是绝缘子呢?看下图红圈圈里的绿色玻璃长状的物体就是绝缘子了。

绝缘子是一种特殊的绝缘部件，通常由玻璃或陶瓷制成，是为了增加爬电距离的。其形状是飞碟状的，一个飞碟算一片绝缘子，绝缘子串是把若干飞碟串起来，隔离导线与横担用的。下图是玻璃绝缘子的一片的形状。常用的绝缘子还有陶瓷绝缘子和合成绝缘子。

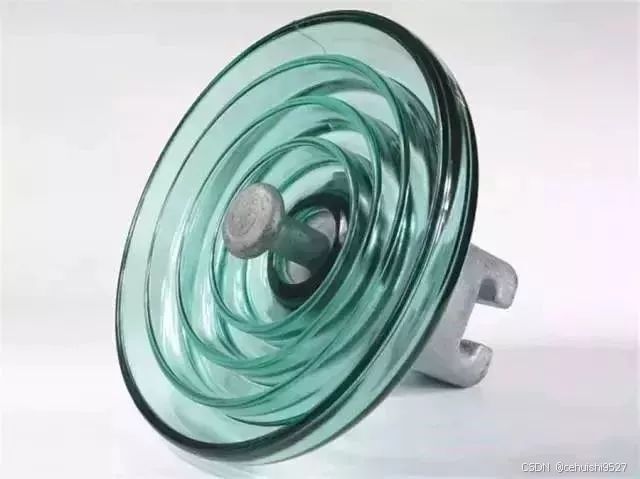

玻璃绝缘子

瓷绝缘子

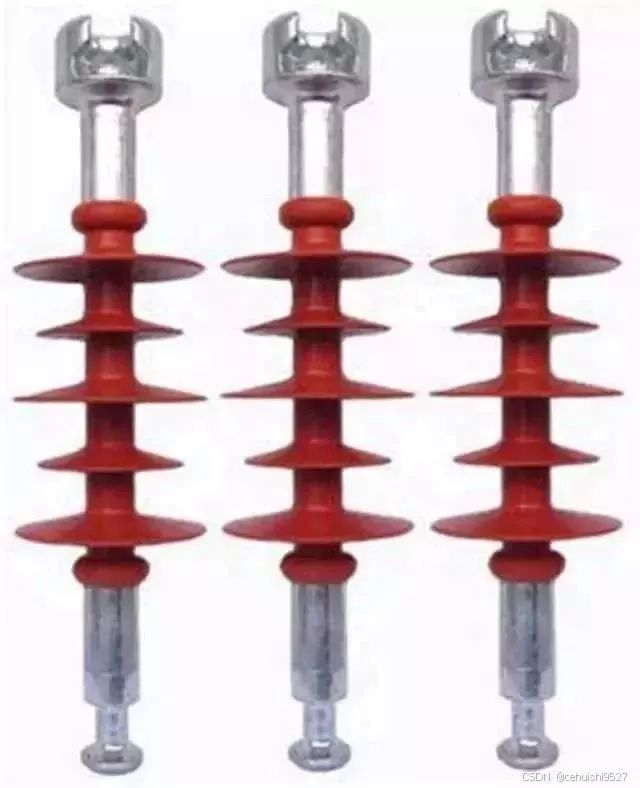

合成绝缘子

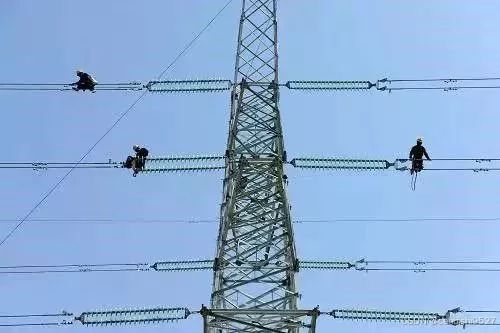

再说绝缘子片数。导线分裂数比较好数，数清楚几根线就知道是多高电压等级的了。除了看分裂数，也可以数绝缘子的片数，不过比较费眼，熟了的话扫一眼就知道。

一片绝缘子大概的厚度是15厘米，串7片差不多一米。

一般情况下：750kV，32片;500kV，23-25片;330kV，17片;220kV，13片;110kV，7片;66kV，5片;35kV，3片。

如果高海拔、污秽重的地区或者重要的塔，片数还要增加几片。基本可以看出1片绝缘子可以承受1-1.5万伏特的电压，但随着电压等级的升高，承压的非线性越强。实际上，不同地区不同环境，绝缘子片数可能差别很大。当然不同类型的绝缘子，要求的片数也不同，800kV特高压的图，大概五六十片了。

4、导线分裂数

4.1看导线是几分裂的

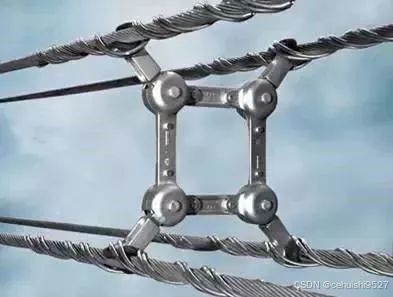

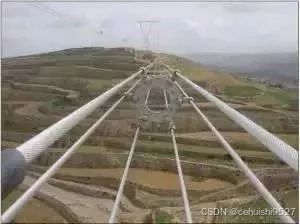

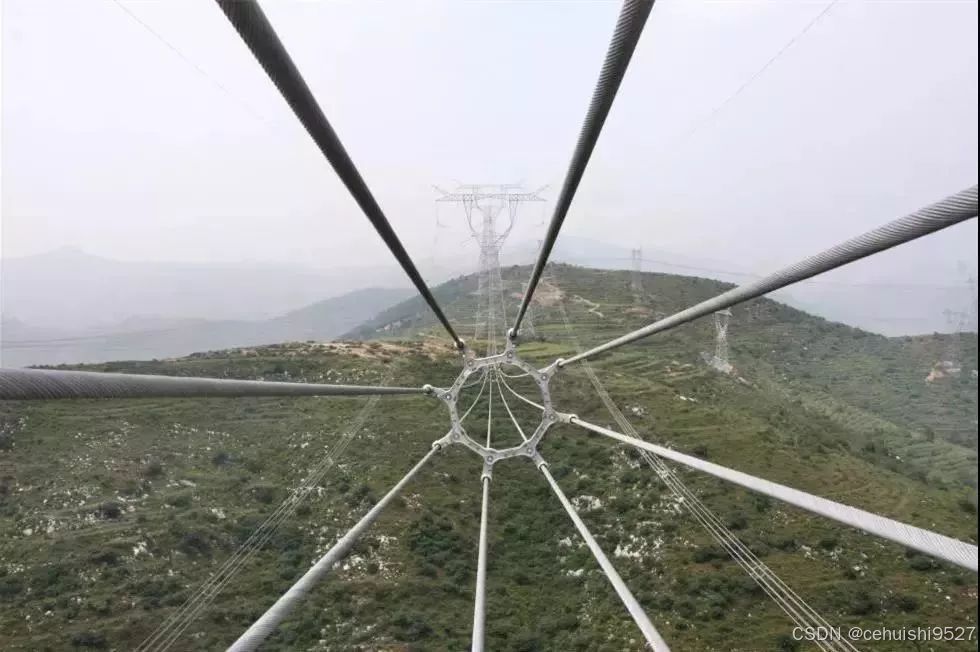

先说分裂数，正如下面这张图片显示的，对于ABC三相中的每一相导线，都是分成好几股的，比如下面这个1000kV特高压输电线路就分了8股，叫“八分裂”导线。之所以一相导线要分裂成好几股，是要把导线的“等效直径”扩大，相当于用几股较细的导线，围成一个近似圆形，相当于把整相的导线直径“等效”扩大了。

由于电晕效应，110KV及以下通常采用单根导线，220KV采用双分裂导线，500KV采用四分裂导线，750KV采用六分裂导线，1000KV采用八分裂导线

4.2扩大“导线直径”原因

一是交流电有“趋肤效应”，因为自感的原因，电流大部分都在导线表面流动，导体中间几乎没有电流，把导体弄成管状可以节约材料减轻重量，既然是管状，不如弄成分裂导线代替管状线;

二是高压输电线电流很大，要求导线的电阻低，电阻与导线的面积成反比，因此本来要用很粗管状导线代替，现在就用分裂导线了(在变电站里还是用管母线);

三是导线越粗，导线表面电场强度就越低，电晕就越小。电晕是对电能的损耗，我们当然希望把导线弄粗些，降低表面场强及电晕。

电晕是一种放电现象，雨天在输电线周围可能会听到“兹兹”的声音，那就是电晕的声音，夜里也能看到导线在发微弱的光。

由电晕的“兹兹”声，也会带来无线电干扰，这也是为什么直流导线也要分裂的原因，都是为了降低电晕。

在1000kV以下还有750kV的超高压输电线路，这个电压等级只在我国的西北电网使用，欧洲倒也有765kV这个电压等级的线路。750kV电压等级一般用六分裂的导线。

500kV的是按规程是四分裂导线，不过据观察，现在六分裂导线居多了，尤其在大城市周边，可能是输送功率大了。

220kV的一般是两分裂，110kV及再往下的电压等级就不用分裂导线了，单根就行，电晕已经不严重了。

不过可能因送电功率大的原因，某些地方也能见到220kV四分裂，110kV两分裂。三分裂的导线理论上有，但还真没怎么见过。

5、导线数量

输电线路上的根数与直流、交流还有电压有关。

三相四线制：如果是四根线的一般是我们的380V的低压电源，这四根线叫三相四线制，四根线分别表示A、B、C三相与中性线。

一、交流

1、110kV及以上

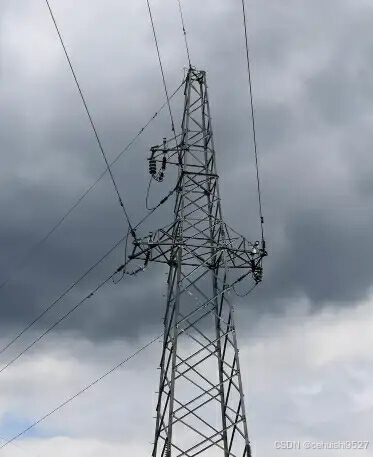

多数为5根线：其中最上面2根叫接闪线（避雷线），这两根线的作用是防止导线被雷电击到。

下面的3根是导线，分别为A/B/C相导线，也就是平时所说的三相电。

这三相导线的排列方式也根据塔形的不同而不同，下图中是水平排列的，就是3根相线位于同一个水平面高度，单回线路还有上字型的，双回或者多回一般就是垂直排列了。

少数110kV线路也有1根避雷线的，那就是4根线，1根避雷线+3根导线。

2、35kV-66kV

这部分线架空线路多为4根线，最上面1根还是避雷线，下面三根是相线。

3、10kV-20kV

这部分架空线路多为3根线，全部是相线，没有避雷线，以上指的都是一回输电线路，目前10kV各地多为多回输电线路，比如双回就是6根线，4回就是12根线。

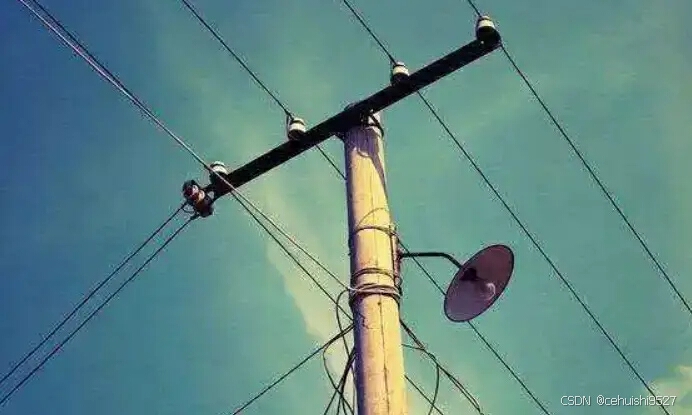

3、低压架空线路220V、380V

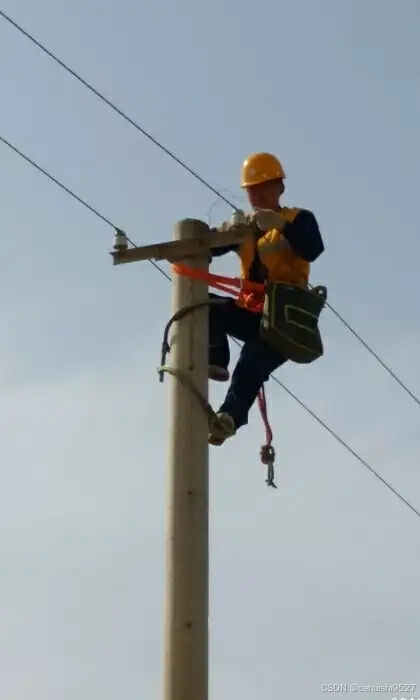

如果看到架空线是不高的水泥杆，上面只有2根线，线与线之间的距离还很短，这种一般就是220V，这种线路市内基本看不到了，多数农村在大棚区域可能还能看到。这种的2根线为别为一根相线、一根N线，就是一根火线和一根零线。

另外一种就是4根线，这种就是380V的线路，其中3根火线、1根零线。

二、直流

目前国内很高特高压都采用直流输电线路了，这种目前就是4根线，上面2根还是避雷线，下面2根分别为正负2根线。

高压输电线路的常用直径会根据电压等级和传输需求有所不同哦，以下是一些常见电压等级对应的大致直径范围呢：

• 220kV高压线导线直径通常在9.6~12.4毫米范围内。

• 110KV高压输变电线路线缆直径一般在90~100毫米。

当然啦，对于远距离的输电线路，导线直径可能会更大哦，以适应更高的传输需求呢。
