用100ask 6ull配合 飞凌 elf1的教程进行学习的记录

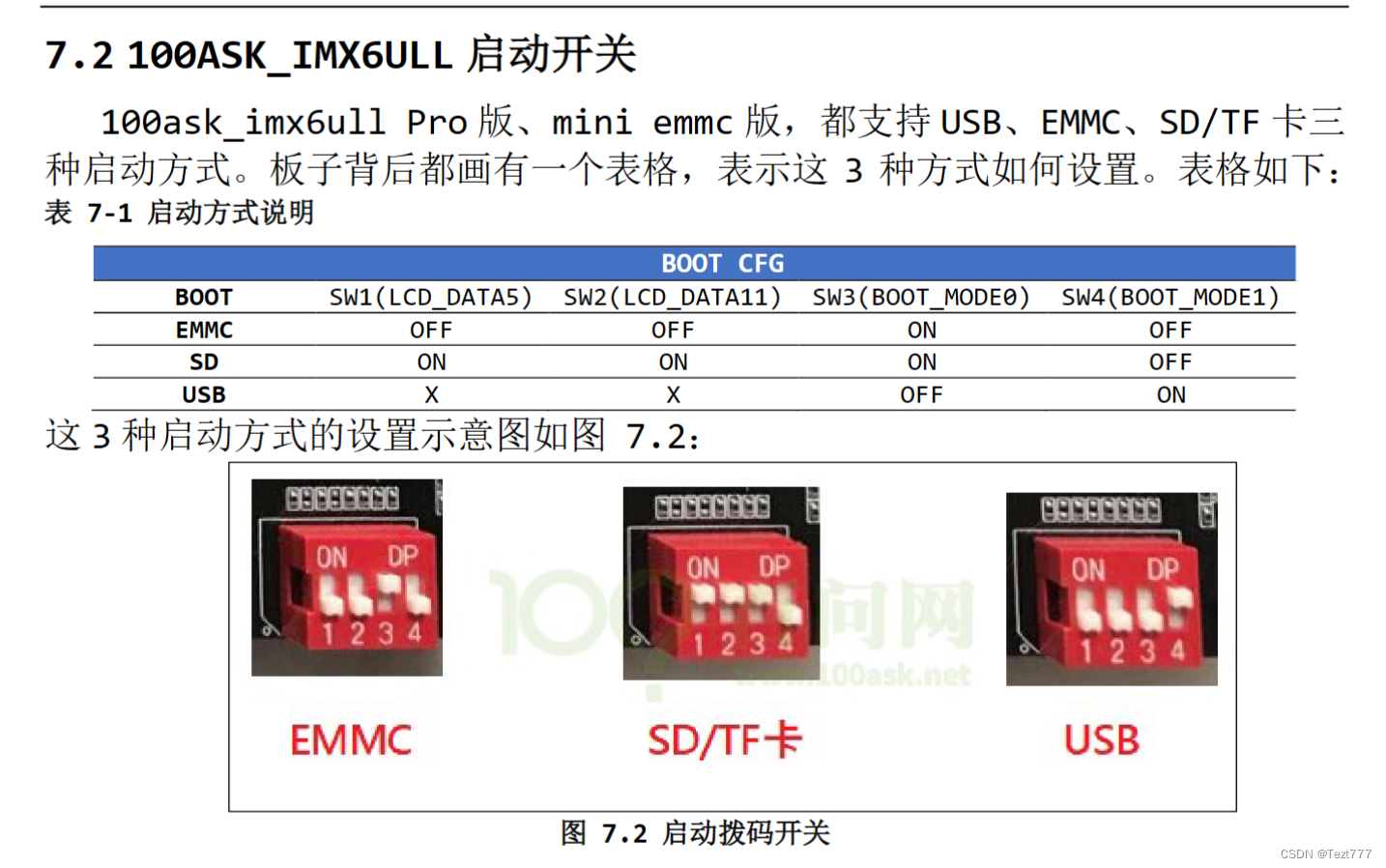

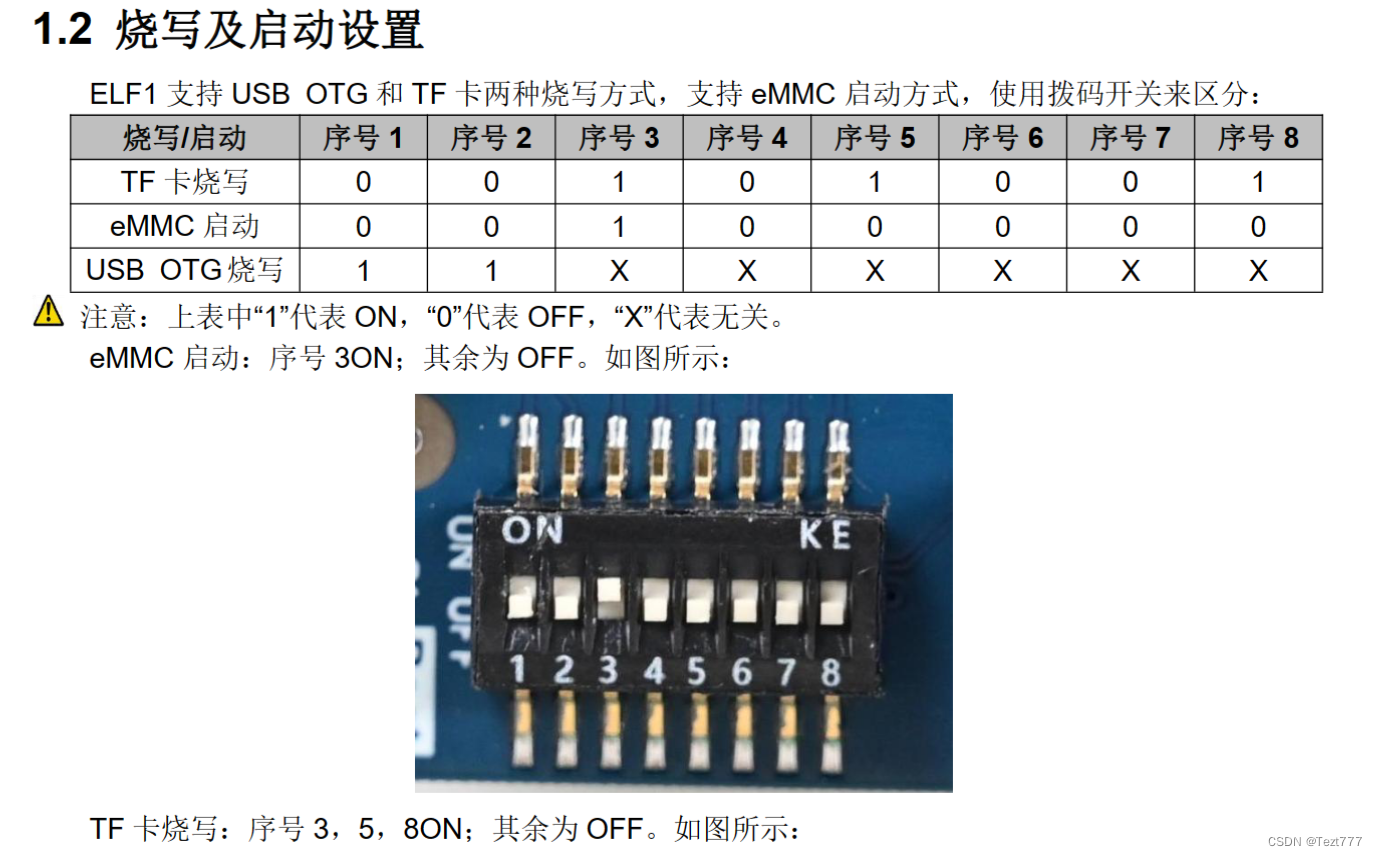

启动方式

百问网

elf1:

固件

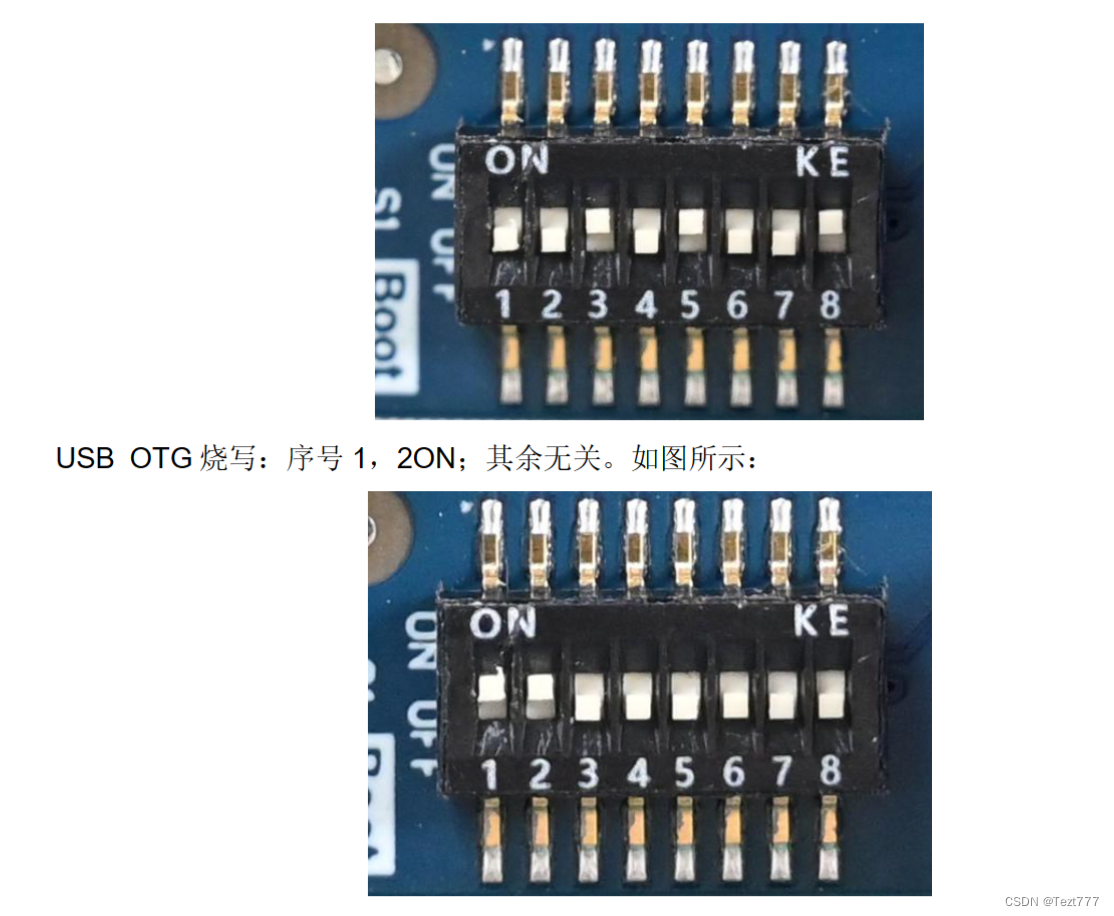

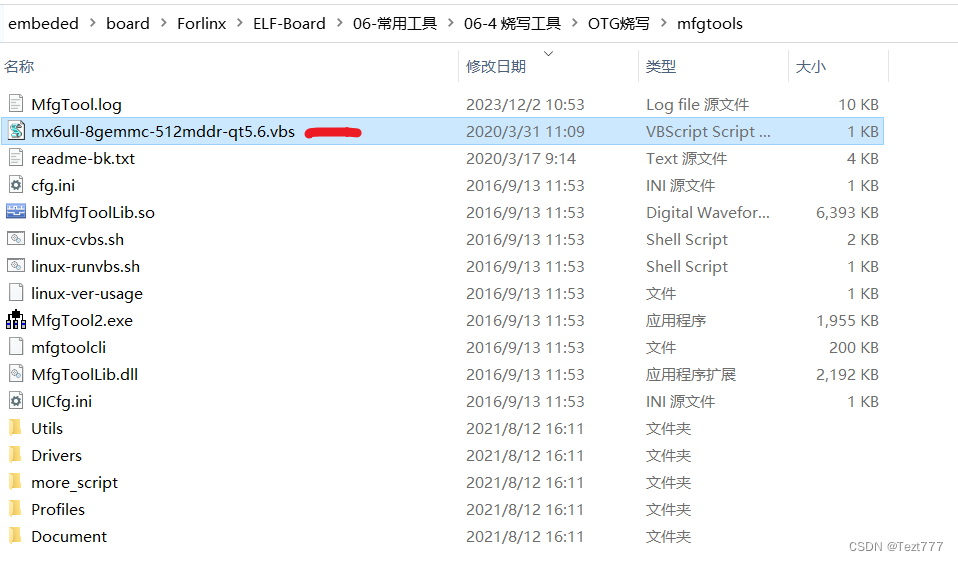

emmc-otg

串口

网络

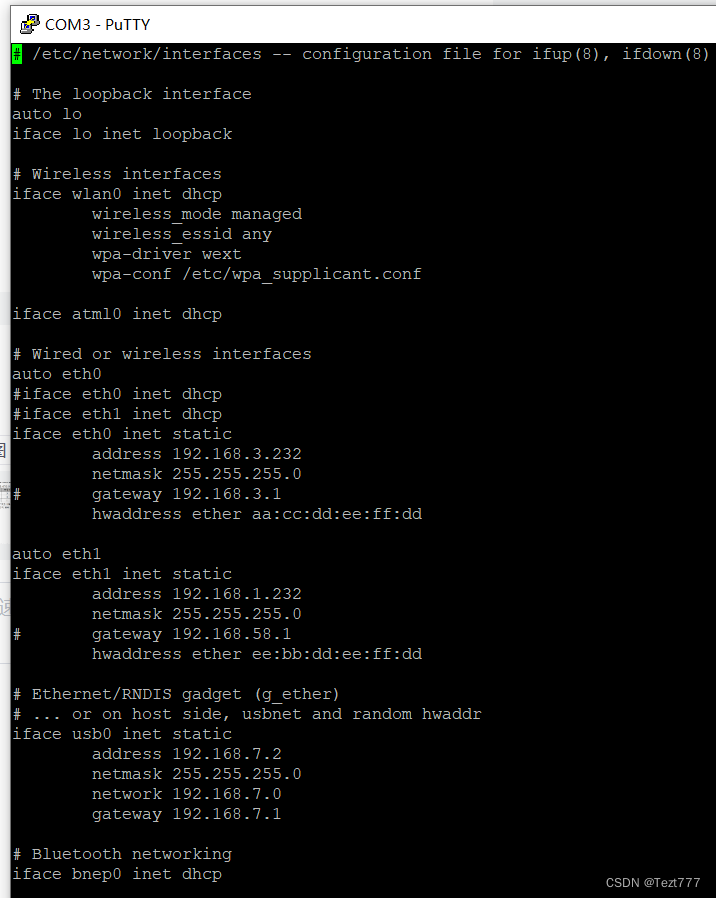

改eth0, 网线接在右边的网口eth2上

U盘,单独更新内核

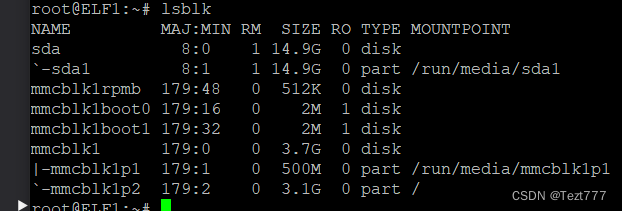

U盘要插在下面的usb host口, 插上面的读不到盘符

内核源码

韦东山

git clone https://e.coding.net/weidongshan/imx-linux4.9.88.git

elf1

nxp

6.11开发板适配的问题

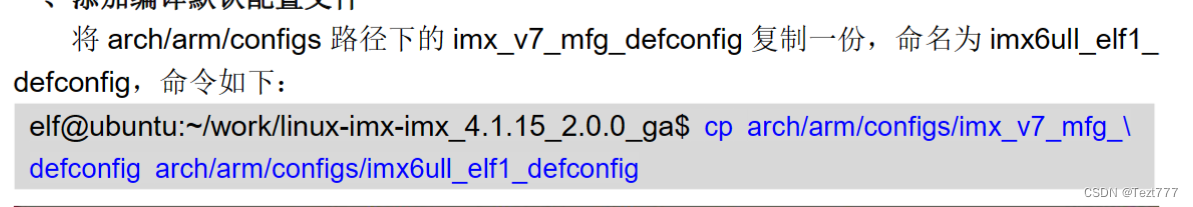

config文件可以自己随便起名, 因为不是产出的文件

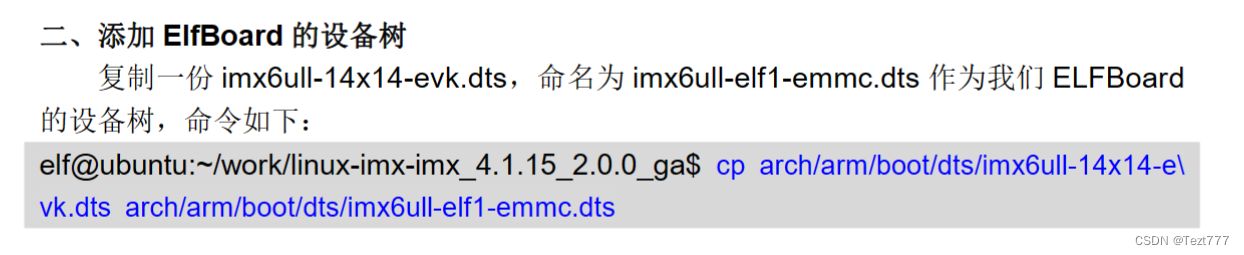

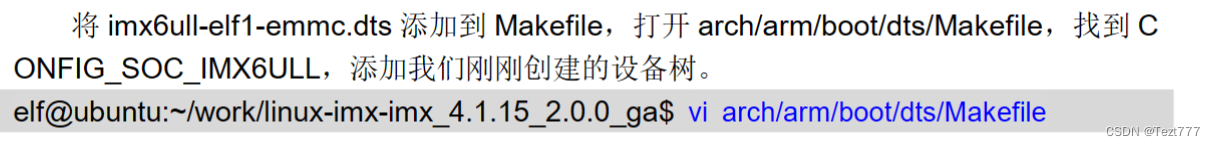

这个时候, dts文件不能自定义起名, 必须是教程里这个, uboot启动时候回找这个名字.如果自定义了名字内核启动不起来, 报错找不到这个dtb.  后面改uboot之后才可以

这个时候, 只是复制了了官方板子的dtb, 开机屏就不显示了

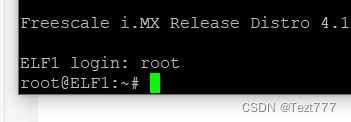

还有个奇怪的点, 登录用户名怎么没变?

LCD

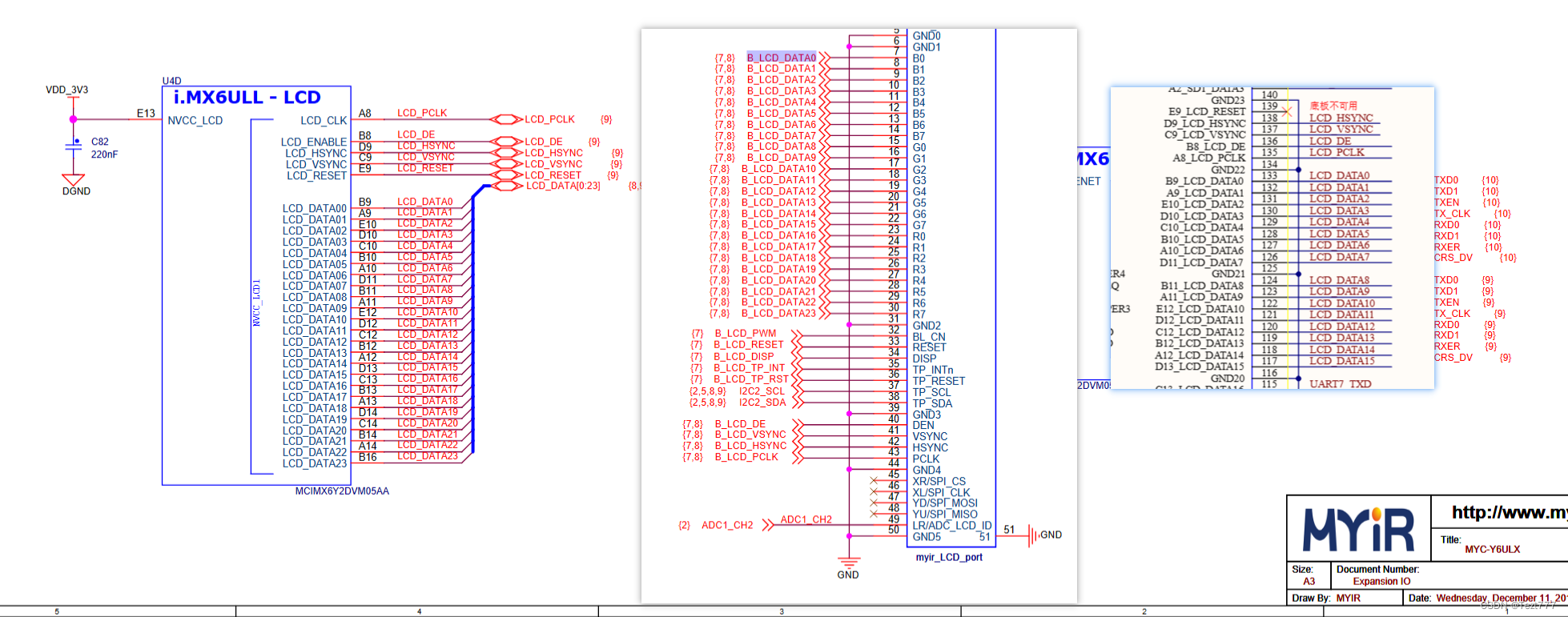

信号引脚都对, 左边是100ask, 右边是elf1, 100ask是24bit, elf1是16bit

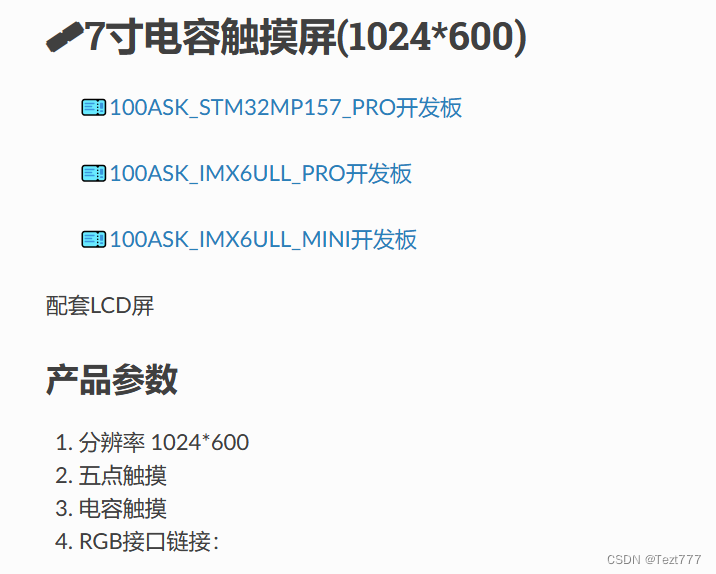

100ask附带的屏是1024x600的

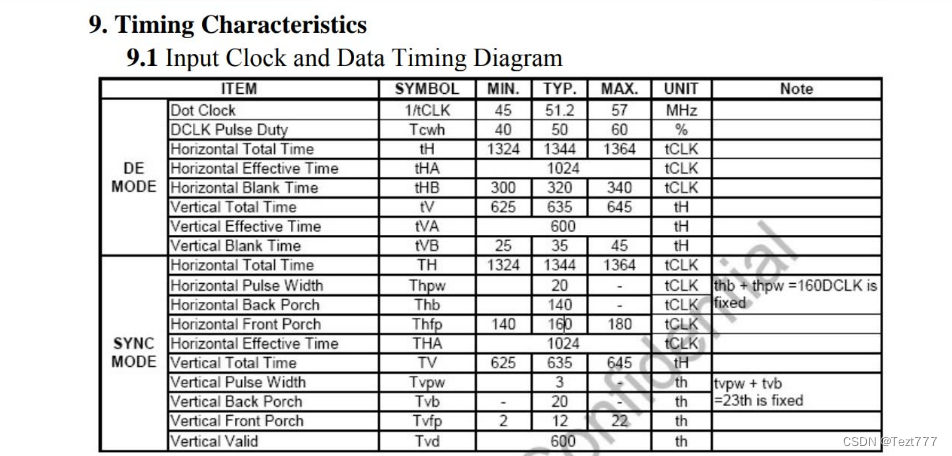

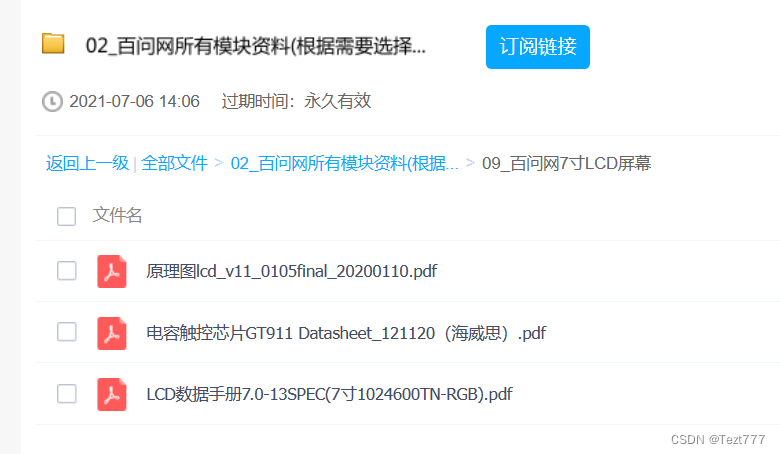

屏资料

http://download.100ask.org/modules/Lcd/100ask_imx6ull_7-inch_LCD/

kernel

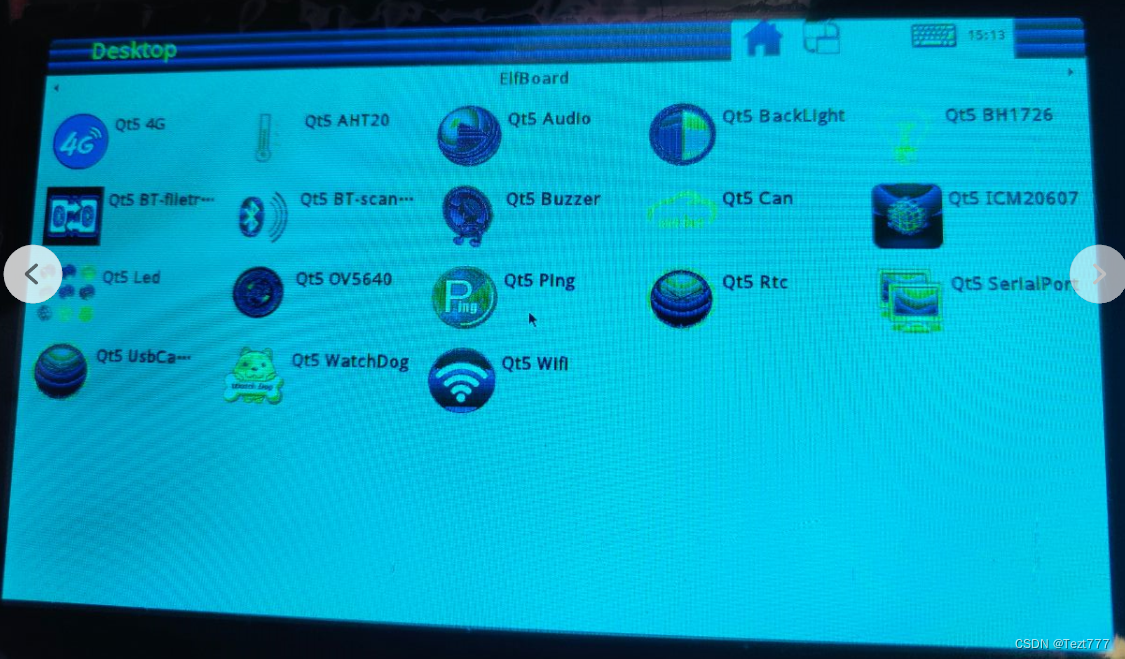

这个时候, 分辨率对了, 但是显示有条纹

还有个特点,显示发蓝.

用示波器量, 高8位, 也就是红色确实没信号

上面修改dts时候, 把24bit改了16bit

但是100ask的板子, 接口就是24bit的, 所以这里不应该改,  改了16bit,  高8位, 也就是data16~23被禁用了,  也就没了红色?

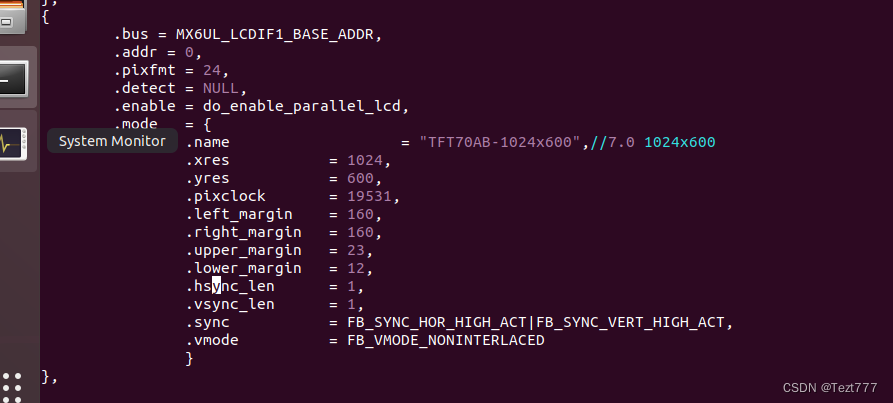

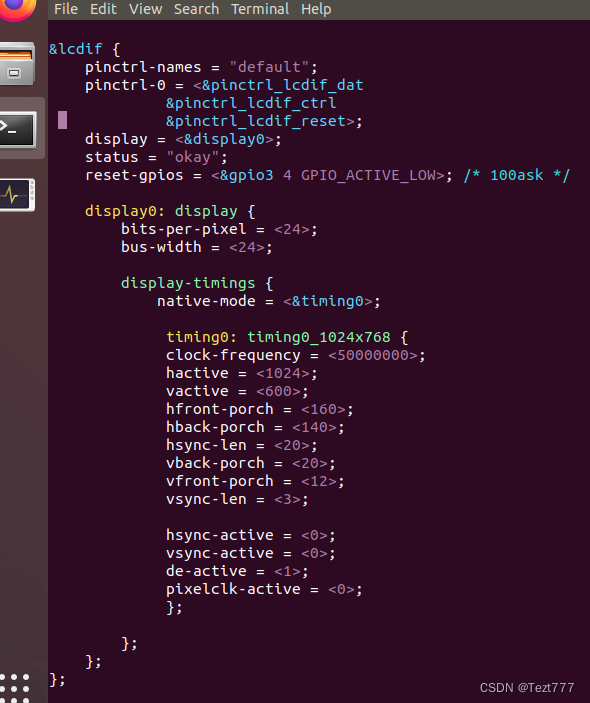

100ask源代码里面的时序

抄过来, 也就是dts里面改24bit,  还是没有红色, 可能是uboot也得改

uboot

使能data16~23, 24bit

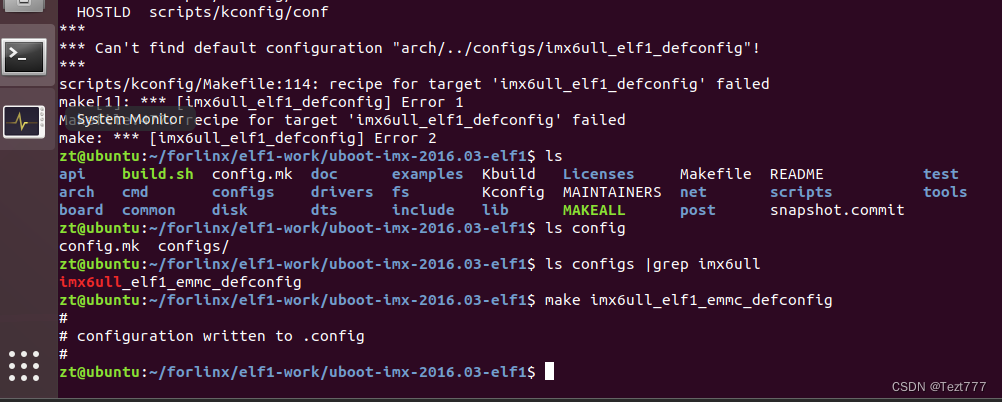

保存编译报错?

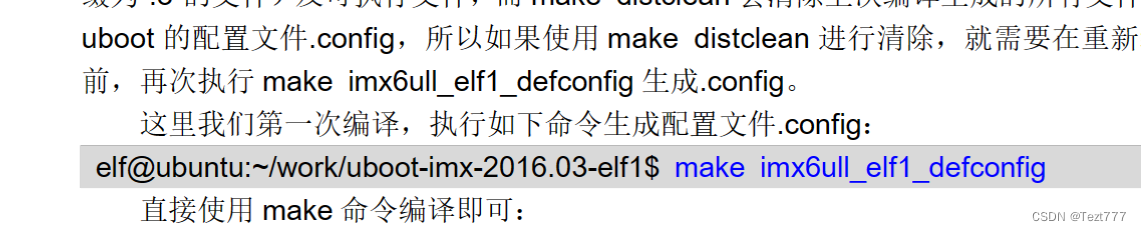

uboot config文件名错误

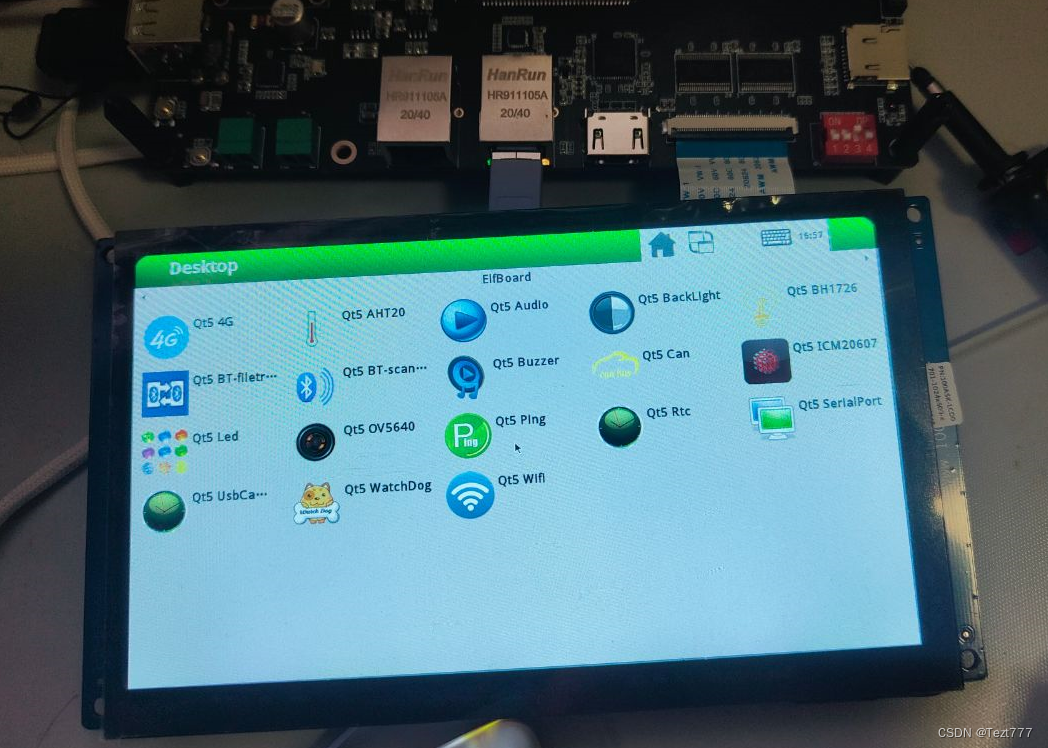

颜色就对了

TP

100ask

屏幕模块上用的是gt911

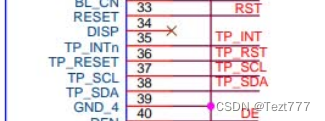

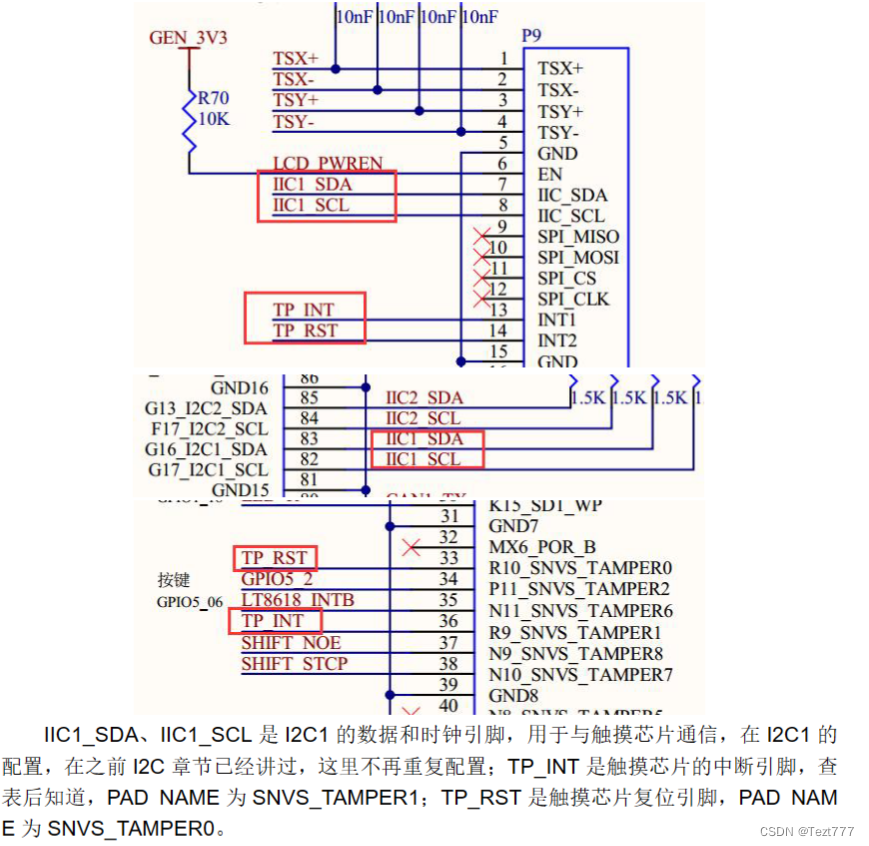

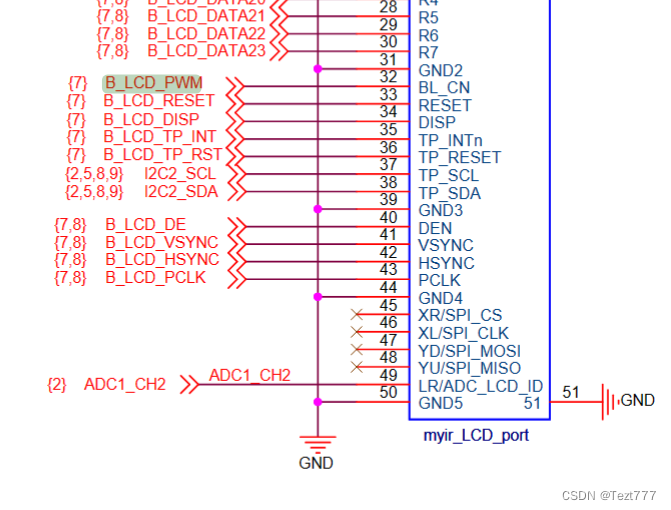

屏上pcb原理:

底板原理

elf1

dts修改

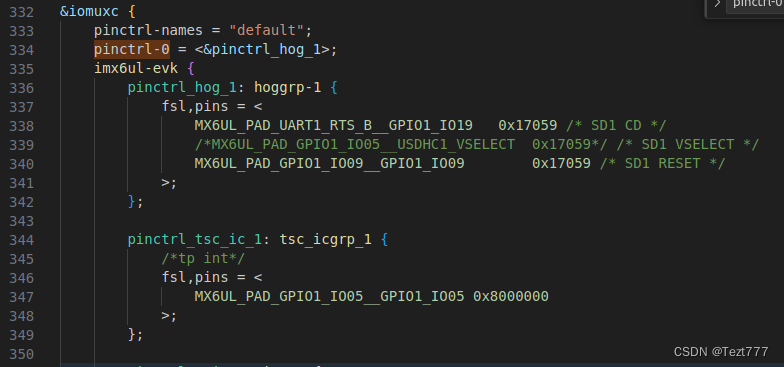

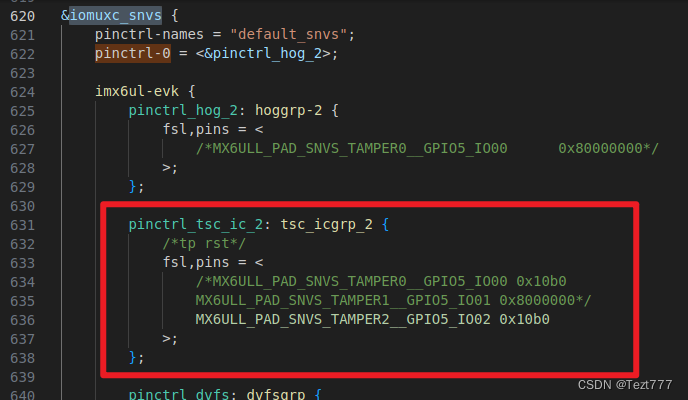

elf1上, 触屏的rst和int都在snvs节点, 100ask上int在iomux, rst在iomuxc_snvs

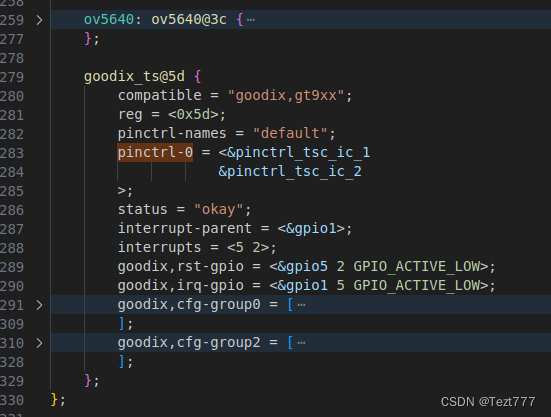

模仿lcd, pinctrl-0里面写两个

interrupts=<5 2>, 这里5是interrupt-parent中断源gpio1里的io5

后面照搬elf1教程没区别, 触屏好使了

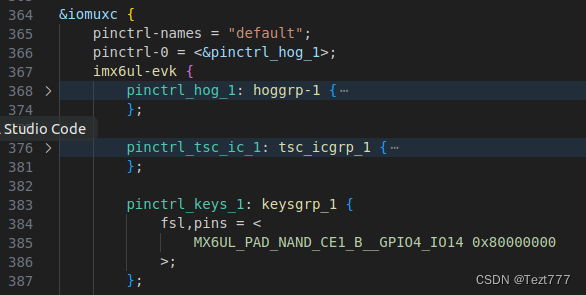

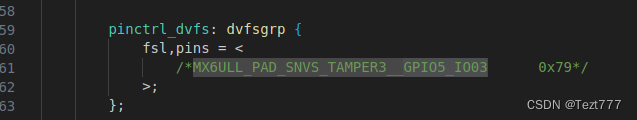

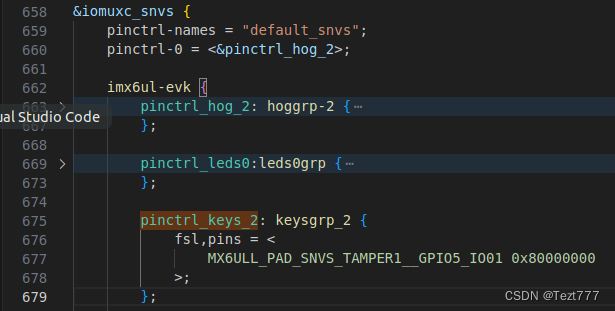

这里作为中断的引脚, pinctrl的值是0x80000000, 没理解为啥,

难道不是对这个寄存器赋值?  可这里最高位是保留

其次, interrupts=<5 2>后面的2是什么含义, 也没明白

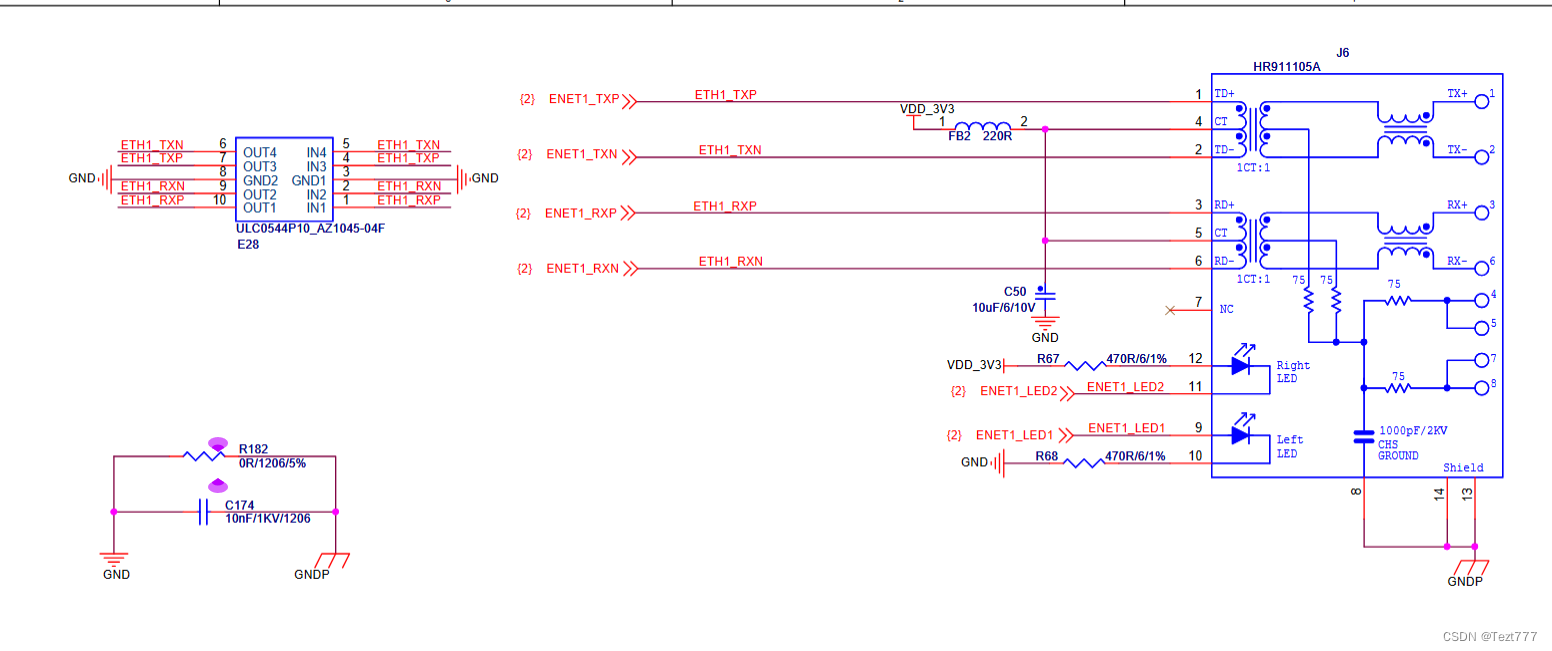

网口

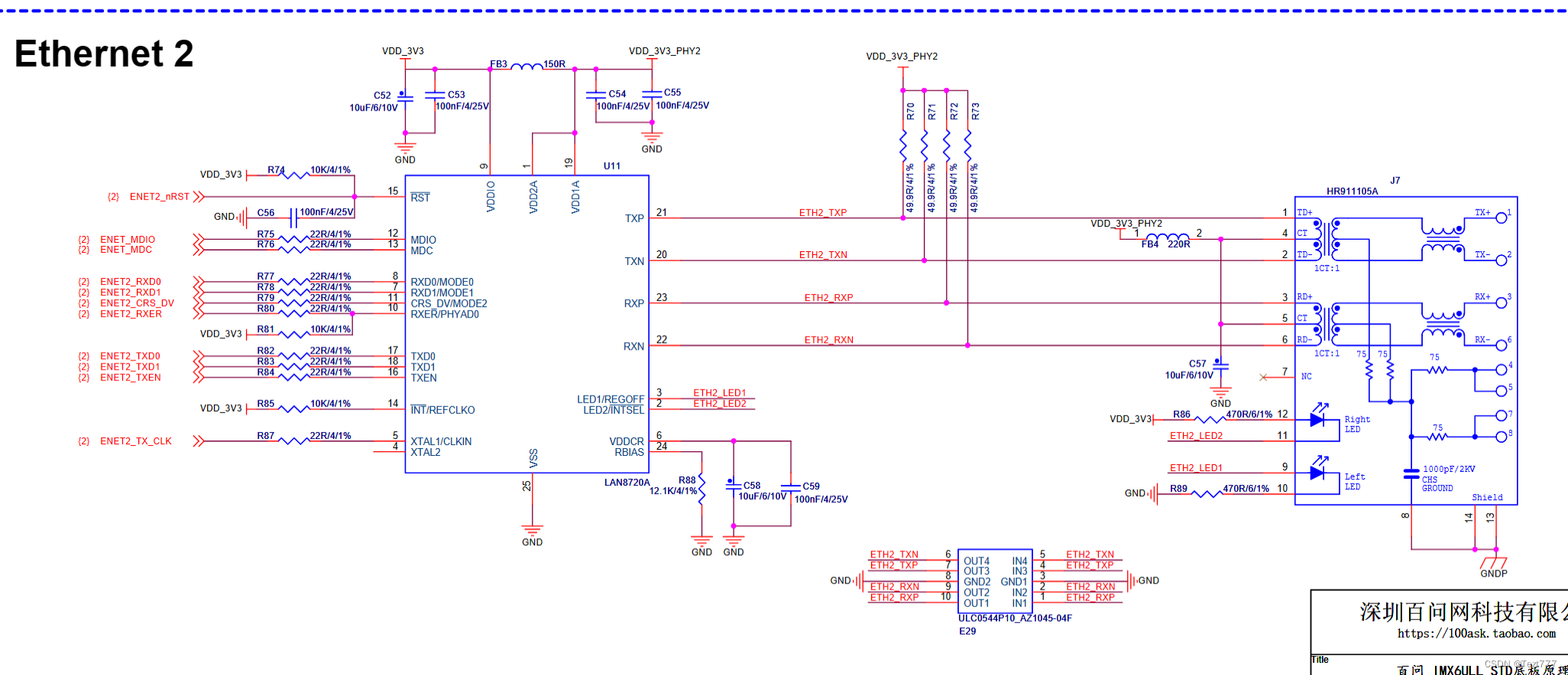

现在100ask板子上, 右边网口好使, 左边网口不好使, 甚至灯都没亮

右边是J7,net2, 左边是J6,net1

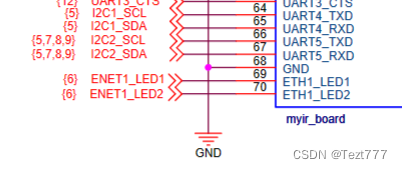

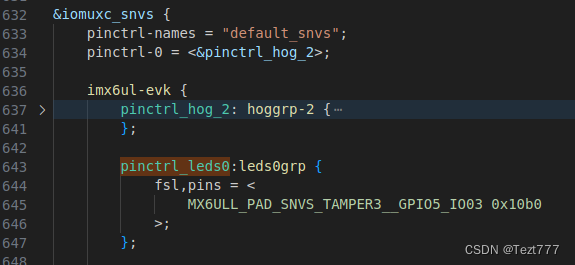

LED灯

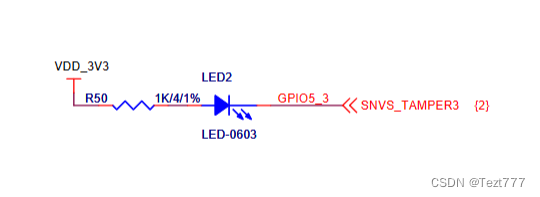

100ask的灯

其余照搬elf1教程,  红灯旁边的绿灯亮了

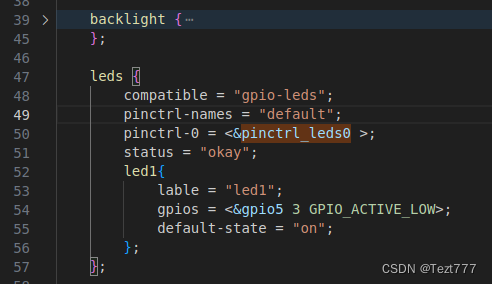

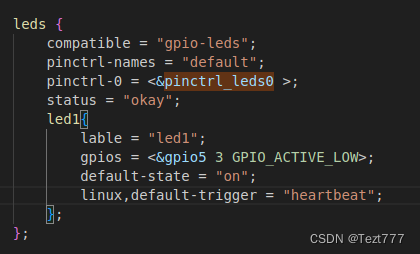

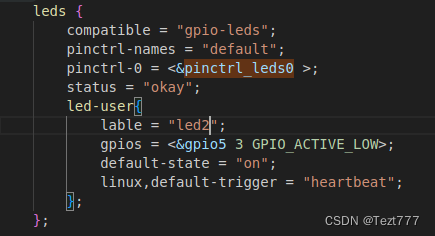

让灯默认心跳

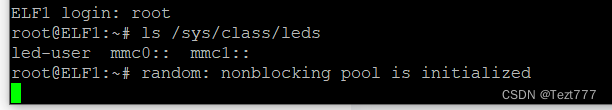

给灯改名字

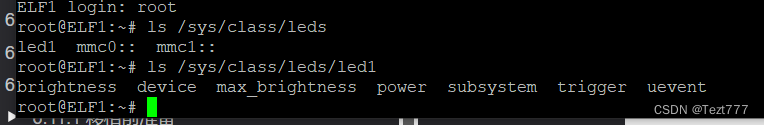

只编译设备树 make dtbs, 也是可以的, 可以看到名字是节点名字, 不是label

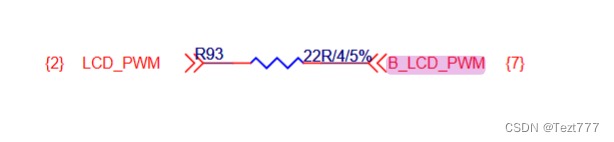

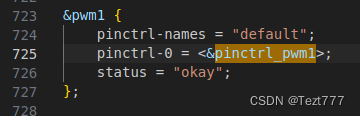

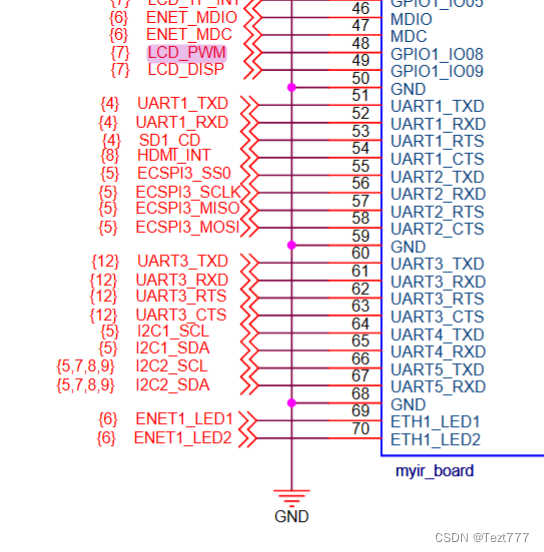

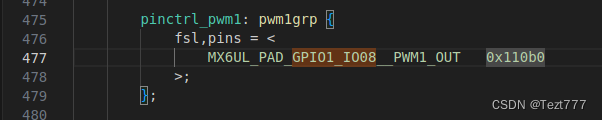

PWM(LCD背光)

100ask

elf1

巧了, 不用改

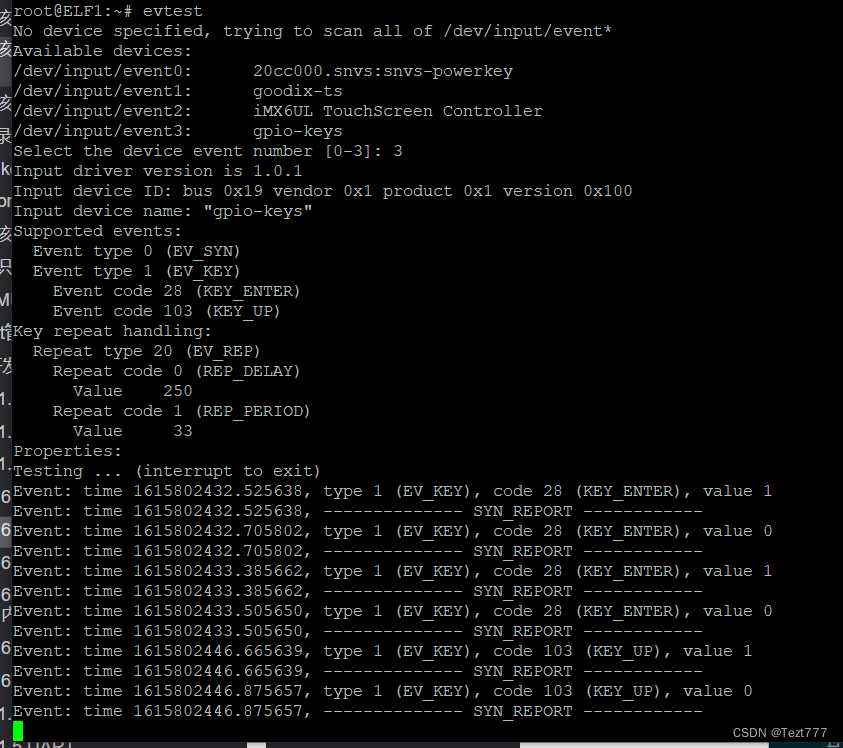

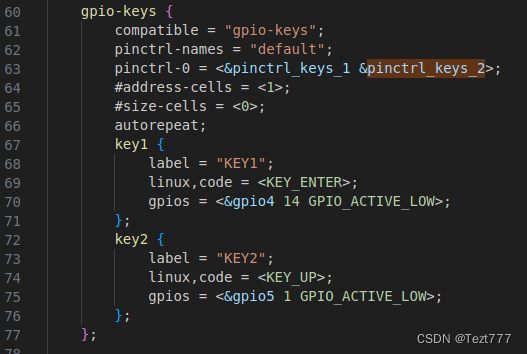

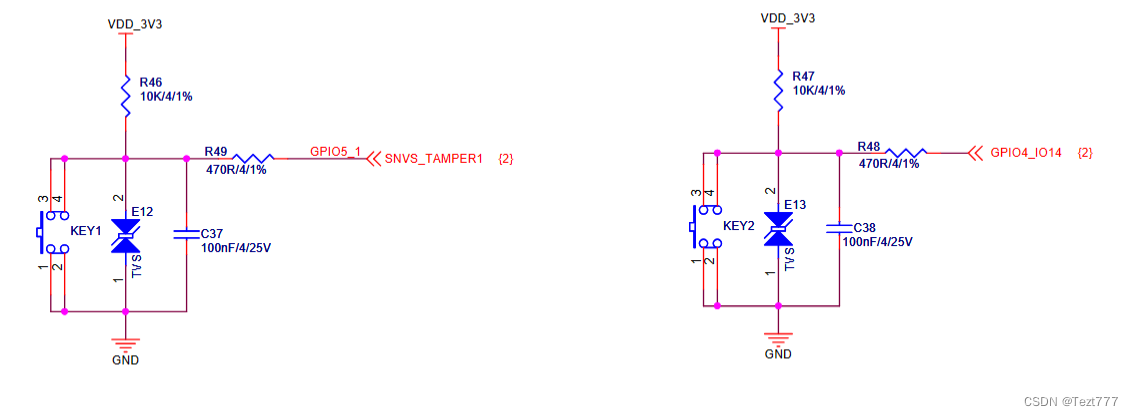

按钮

100ask
