文章来源于微信公众号（茗创科技），欢迎有兴趣的朋友搜索关注。

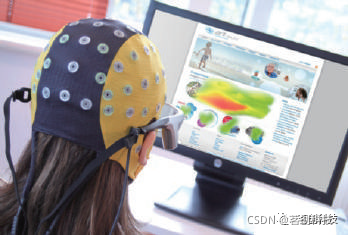

什么是EEG?

相信脑科学研究者对EEG一定不会陌生。

简单来说，不同频带的脑电波的整体活动，在大脑皮层或头皮表面的总体反映。这些不同频带的脑电波活动时其相位是随机的。

一套完整的EEGsystem有以下四个组成部分：

放大器/电极帽/记录软件/分析软件

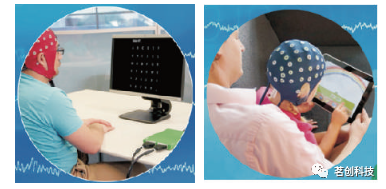

现今，这一技术应用的领域十分广泛。


以ANT Neuro的eego™mylab为例。

eego™mylab为研究者提供了在实验室场景或现实移动场景中完成脑波测量的最佳配置。

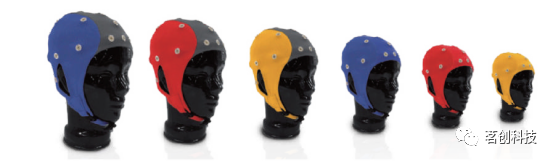

而且eego™mylab的waveguard™电极帽分常规电极帽、fMRI/MEG兼容型电极帽、干电极帽、定制电极帽，共4个系列，基本覆盖了所有年龄段的各种头型大小与各种应用环境。

你想要的尺寸，这里都有。


关于eego™mylab的特点

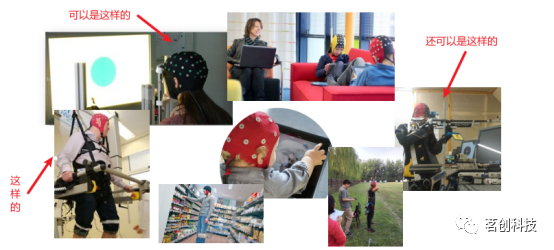

1、全移动设计

eegoTMmylab系统从32通道到256通道，拥有4个版本可以选择。其中，以串联集成的128通道和256通道还可以将64通道的放大器分离出来单独使用。每台放大器内置锂电池供电，500g的轻巧设计，充分考虑到移动的便携性和实用性，配置移动采集设备后，每一台放大器都可以作为一套全移动系统，在各种移动场景下进行脑电数据采集。

2、多模态整合

eegoTMmylab作为一个完善的EEG/ERPs采集分析系统，能够完成多种脑电实验范式，例如（SS）VEP，AEP，MMN，P300等，同时还集成了肌电，眼电，心电以及呼吸，体温，皮肤电，加速度，血氧饱和等生理信号的数据采集。此外，还可以结合眼动，TMS，fNIRS，fMRI，MEG等其他技术进行多模态研究。

3、高精度数据

eegoTMmylab系统兼具高采样率，高输入阻抗，多通道和主动屏蔽技术，能够记录大脑活动的每一个微小变化，不会错过任何脑电节律，同时确保在恶劣的实验环境下也可以获得较高质量的信号。

eego™mylab的放大器长这样


特点如下：

主动屏蔽技术

移动、便携、无需电源

电池或外接电源供电，电池可持续供电5小时以上

32/64/128EEG+24EMG/EOG/EKG通道双极模块

DC采样，采样率16KHz，最高升级可达32KHz

24bitA/D转换

输入阻抗＞1GOhm

输入噪声＜1.0uVRMS

共模抑制比＞100dB

SDK扩展功能

提供BNCtrigger扩展配件与接口

兼容干电极

eego™mylab的记录软件：


操作简易、灵活

自由设置信号采集模板

在线电阻检测、实时显示详细电阻值

支持导出多种数据格式，如：Eeprobe、BrainVision、ASCII等

兼容多种mark输入形式，标准25针并口、手动、外部按键装置、无线网络传输

干电极采集模板与相关设置

同步视频记录

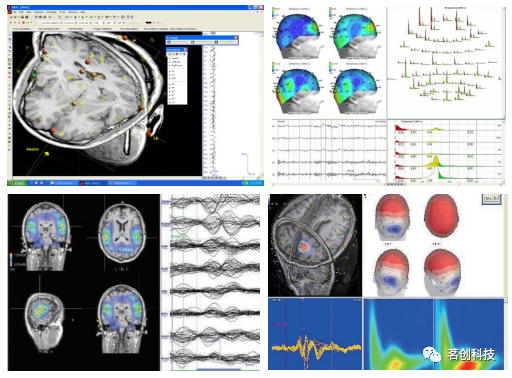

eego™mylab的ASA数据分析软件：


EEG/ERP/MEG分析，兼容处理其他脑电设备的数据

溯源分析，偶极子、MUSIC、sLORETA等

MRI分割与头模生成

TMS单相、双相磁脉冲伪迹校正

动态视频EEG/ERPs分析

SDK功能

可进行棘波和疾病发作的EEG/ERPs监测和分析

MATLAB数据导入/导出功能等

导出多种数据格式，如：EDF，ASCII等

更重要的是，eego™ mylab 可与其他设备同步记录

与眼动同步记录

可接收眼动设备发送的信号

可选配同步装置实现脑电眼动数据同步记录

可通过E-Prime for tobii插件实现脑电眼动数据同步记录

与fMRI同步记录

可选配核磁兼容型电极帽

可选配整套进核磁配件

可同步记录Trigger

伪迹校正：Gradient伪迹去除、 Cardio-ballistic伪迹去除

与经颅磁刺激TMS同步记录

可同步接收TMS Trigger

兼容多种品牌的TMS系统，其中，可完美兼容PowerMAG系列

TMS系统，实现同步开始后5ms获取干净的EEG信号

兼容TMS滤波功能

TMS伪迹校正功能


神经生物反馈/BCI

与第三方软件兼容的SDK

神经生物反馈

兼容OpenVibe，EEGLAB/LSL，BCI2000，matlab等




与MEG同步记录

MEG waveguardTM电极帽

放大器

电池供电

主动屏蔽


什么是EEG?

相信脑科学研究者对EEG一定不会陌生。

简单来说，不同频带的脑电波的整体活动，在大脑皮层或头皮表面的总体反映。这些不同频带的脑电波活动时其相位是随机的。

一套完整的EEGsystem有以下四个组成部分：

放大器/电极帽/记录软件/分析软件


现今，这一技术应用的领域十分广泛。


以ANT Neuro的eego™mylab为例。

eego™mylab为研究者提供了在实验室场景或现实移动场景中完成脑波测量的最佳配置。


而且eego™mylab的waveguard™电极帽分常规电极帽、fMRI/MEG兼容型电极帽、干电极帽、定制电极帽，共4个系列，基本覆盖了所有年龄段的各种头型大小与各种应用环境。

你想要的尺寸，这里都有。


关于eego™mylab的特点

1、全移动设计

eegoTMmylab系统从32通道到256通道，拥有4个版本可以选择。其中，以串联集成的128通道和256通道还可以将64通道的放大器分离出来单独使用。每台放大器内置锂电池供电，500g的轻巧设计，充分考虑到移动的便携性和实用性，配置移动采集设备后，每一台放大器都可以作为一套全移动系统，在各种移动场景下进行脑电数据采集。

2、多模态整合

eegoTMmylab作为一个完善的EEG/ERPs采集分析系统，能够完成多种脑电实验范式，例如（SS）VEP，AEP，MMN，P300等，同时还集成了肌电，眼电，心电以及呼吸，体温，皮肤电，加速度，血氧饱和等生理信号的数据采集。此外，还可以结合眼动，TMS，fNIRS，fMRI，MEG等其他技术进行多模态研究。

3、高精度数据

eegoTMmylab系统兼具高采样率，高输入阻抗，多通道和主动屏蔽技术，能够记录大脑活动的每一个微小变化，不会错过任何脑电节律，同时确保在恶劣的实验环境下也可以获得较高质量的信号。

eego™mylab的放大器长这样


特点如下：

主动屏蔽技术

移动、便携、无需电源

电池或外接电源供电，电池可持续供电5小时以上

32/64/128EEG+24EMG/EOG/EKG通道双极模块

DC采样，采样率16KHz，最高升级可达32KHz

24bitA/D转换

输入阻抗＞1GOhm

输入噪声＜1.0uVRMS

共模抑制比＞100dB

SDK扩展功能

提供BNCtrigger扩展配件与接口

兼容干电极

eego™mylab的记录软件：


操作简易、灵活

自由设置信号采集模板

在线电阻检测、实时显示详细电阻值

支持导出多种数据格式，如：Eeprobe、BrainVision、ASCII等

兼容多种mark输入形式，标准25针并口、手动、外部按键装置、无线网络传输

干电极采集模板与相关设置

同步视频记录

eego™mylab的ASA数据分析软件：


EEG/ERP/MEG分析，兼容处理其他脑电设备的数据

溯源分析，偶极子、MUSIC、sLORETA等

MRI分割与头模生成

TMS单相、双相磁脉冲伪迹校正

动态视频EEG/ERPs分析

SDK功能

可进行棘波和疾病发作的EEG/ERPs监测和分析

MATLAB数据导入/导出功能等

导出多种数据格式，如：EDF，ASCII等

更重要的是，eego™ mylab 可与其他设备同步记录

与眼动同步记录

可接收眼动设备发送的信号

可选配同步装置实现脑电眼动数据同步记录

可通过E-Prime for tobii插件实现脑电眼动数据同步记录

与fMRI同步记录

可选配核磁兼容型电极帽

可选配整套进核磁配件

可同步记录Trigger

伪迹校正：Gradient伪迹去除、 Cardio-ballistic伪迹去除

与经颅磁刺激TMS同步记录

可同步接收TMS Trigger

兼容多种品牌的TMS系统，其中，可完美兼容PowerMAG系列

TMS系统，实现同步开始后5ms获取干净的EEG信号

兼容TMS滤波功能

TMS伪迹校正功能


神经生物反馈/BCI

与第三方软件兼容的SDK

神经生物反馈

兼容OpenVibe，EEGLAB/LSL，BCI2000，matlab等


与MEG同步记录

MEG waveguardTM电极帽

放大器

电池供电

主动屏蔽


功能如此强大的脑电设备去哪儿找？别急，往下看。

以下为大家介绍了四大主流脑电系统制造商：

【ANTNeuro】创立于1997年，是一家专注于神经科学与神经诊断领域高性能产品研发与销售的公司，产品与技术涵盖了EEG、EMG、TMS、MRI以及MEG等多个领域。


【Neurosacn】创立于1985年，是一家提供神经生理学，神经影像学和神经诊断系统的公司，产品涵盖了EEG、EMG、TMS、MRI等领域。


【BrainProducts(BP)】创立于1997年，是一家提供神经生理学，软件及硬件研究工具的公司，产品涵盖了EEG、EMG、MRI等领域。


【EGI】创立于1992年，是一家设计，开发和商业化一系列用于监测和解释大脑活动的非侵入性神经诊断的医疗产品的公司，产品涵盖了EEG、EMG、TMS等领域。


值得一提的是，

ANT Neuro最初专注于开发EEG和MEG数据的源分析（asa）软件。在几年的时间里，ANT Neuro的主要业务围绕神经学、心理学、生理学研究和相关临床应用中神经生理信号的记录和分析的完整解决方案展开。其产品被许多国际知名的实验室使用。

告诉你一个小秘密，小编在读研期间使用的脑电设备就来自ANT Neuro。总体来说：强大、实用、直观。

这么功能齐全，性价比又高的设备，做实验的你值得拥有~

更多详情请活捉我们工程师（微信号MCKJ-zhouyi或17373158786）。
