Fanuc机器人配置伺服焊枪完整步骤

更多机器人技术分享可关注公众号：A自动化项目实战



目录

1. 准备工具
2. 检查硬件、软件
3. 配置附加轴参数
4. 伺服焊枪设置
5. 伺服焊枪压力标定
6. 电极头磨损测量初始设置
7. 电极头修磨参数设置
8. 设定TCP
9. 设置负载

1准备工具

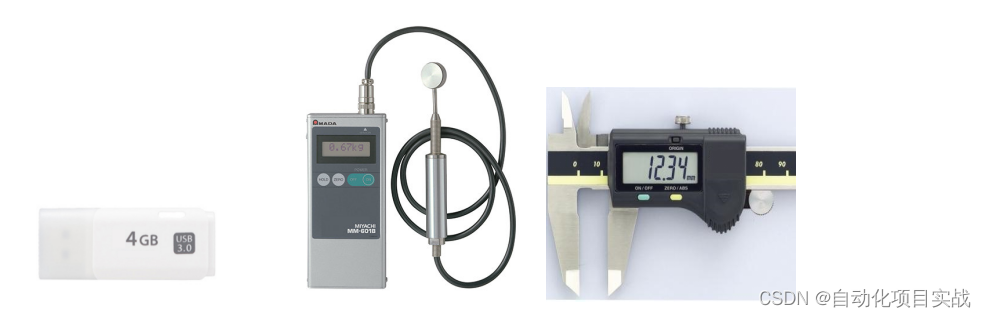

1. 小容量U盘（首先做好镜像备份和全备份，用于故障恢复）
2. 卡尺（测量焊枪开口大小实际数值）；
3. 压力测定仪器（焊枪压力标定，需要2人互相配合进行）；
4. 纸、笔（记录焊枪压力数值）；





2检查焊枪硬件和软件

2.1检查硬件

1. 地脚螺栓是否固定到位，机器人是否接地线，焊枪部件有无损坏，接头、线缆、水管等是否完好，连接是否正确等，焊枪轴能动后检查电极对中性。

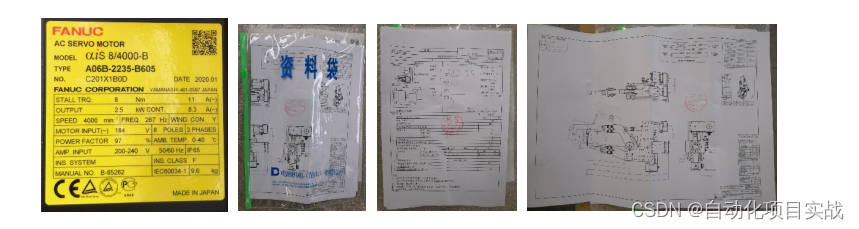

1. 焊枪电机参数铭牌、焊枪参数铭牌、焊枪参数清单是否清晰完好，拍照记录，纸质清单等保存好；





2.2检查软件是否安装正确：

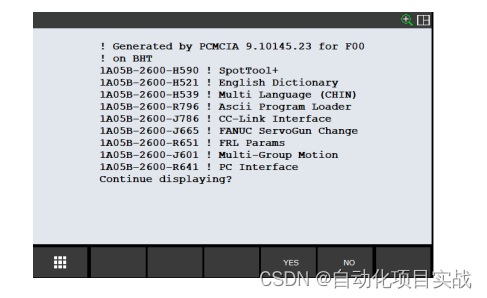

选择示教器 [MENU] -> [0: NEXT] -> [4: STATUS] -> [Version ID] -> [NEXT] -> [ORDER FI]，进入软件订购文件界面，查看当前安装的各种选项是否正确，按[YES]翻页。

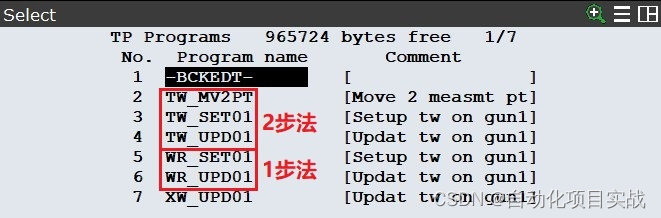

按[SELECT]来到程序一览界面，检查电极头磨损测量程序是否存在。





若程序不全，设定变量$SGSYSCFG. $LOAD_TWD=11，重新通电，检查所需程序是否存在。

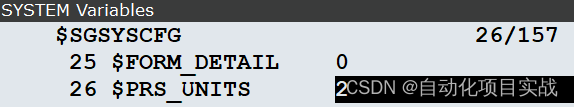

设定压力单位，查看变量$SGSYSCFG.$PRS_UNITS的值，“0”表示kgf千克力，1表示bf磅，2表示nwt牛顿，设定为 “2”。





3进入控制启动配置附加轴参数。

V8.3版本之前的系统进入控制启动模式的方法是，同时按住示教器“PREV”和“NEXT”按钮不放，接通电源，在启动界面选择“Controlled start”进入控制启动模式。





V8.3及之后版本的系统，开机状态下，可快速进入控制启动模式。选择示教器辅助功能键FCTN-NEXT-CYCLE POWER，点击“OPTIONS” —“CTRL”即可进入控制启动。



选择“MENU”—“9 Maintenance”，进入到机器人维护功能。

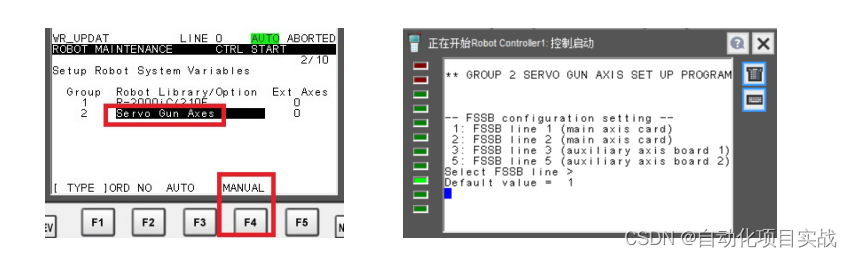

选择“2 Servo Gun Axes”，按“F4 MANUAL” 。



选择FSSB路径，根据实际情况设置，参考下图，一般设定“1”。

选择第2动作组起始轴，机器人本体有6轴时，此处填“7”。

第2动作组附加轴配置页面：

选择“2”，增加伺服枪轴。

选择“2”，完整配置。

选择电机型号，若不属于此页面型号，选择“0 other”，出现以下画面。

一般选择“1: Standard Method”，标准方法。

查看电机铭牌，选择正确的电机型号。





选择附加轴伺服放大器允许最大电流。

查看焊枪轴伺服放大器型号，例如下图中，aiSV后面的“80”为最大电流值。



选择放大器编号，按实际情况设定，一般构成（6轴机器人（组1）+伺服枪（组2））的情况下，选“2”。

设置传动比。输入伺服枪电机旋转一周时，电极帽的移动量（mm/rev）。查看焊枪资料册，找到正确数值。

若不知道数值，填“0”，稍后测定。

设定电机旋转的方向，这个标记决定了当按下正运行键时电机的运转的方向，若不知道则选“1”，稍后根据实际情况可再修改。

选择进行焊枪关闭操作时要使用
