Arduino--4*4矩阵键盘

（1）简介

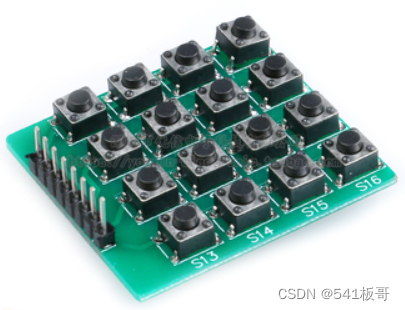

4*4矩阵键盘实物如下图所示：

其对应的原理图如下，电路主要结构就是横4竖4共8组IO口pin脚

（2）连接方式

矩阵键盘和arduino的连接方式如下（以4*3矩阵为例，其他类似）：

矩阵键盘	Arduino UNO
Pin R1	Pin 2
Pin R2	Pin 3
Pin R3	Pin 4
Pin R4	Pin 5
Pin C1	Pin 6
Pin C2	Pin 7
Pin C3	Pin 8

（3）程序代码（完整下载链接见文末）

矩阵键盘部分代码如下，本文以4x3的矩阵键盘为例，可根据实际需求更改为4x4矩阵键盘

const byte ROWS = 4; //four rows
const byte COLS = 3; //three columns
char keys[ROWS][COLS] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'#','0','*'}
};
byte rowPins[ROWS] = {5, 4, 3, 2}; //connect to the row pinouts of the keypad
byte colPins[COLS] = {8, 7, 6}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

其中最主要的按键获取函数如下

char key = keypad.getKey();

keypad函数支持arduino识别矩阵键盘的按键值，其支持43/44等其他矩阵键盘，其特点是只检测你是否按下按键而不检测你是否松手。

（4）结果显示

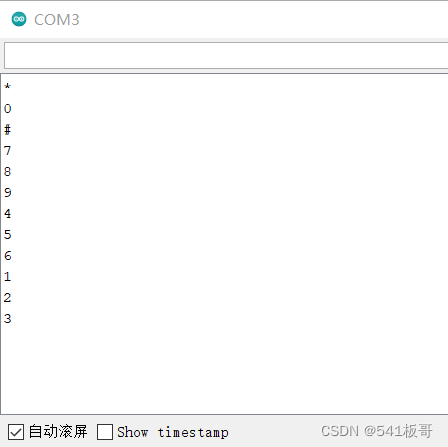

程序下载后，打开IDE串口监视器，摁下对应按键则显示相应的字符

视频展示如下：

Arduino--矩阵键盘示例演示
