Arduino开发4X4-I2C矩阵键盘oled屏幕显示

Arduino开发4X4-I2C矩阵键盘

前言

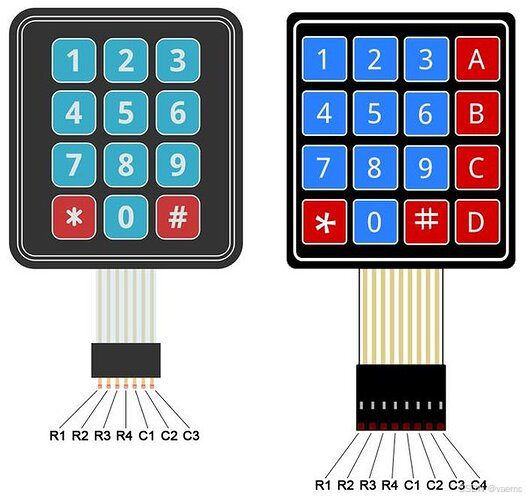

传统的4X4矩阵键盘连接arduino uno最少需要占用8个引脚，非常占用IO口资源

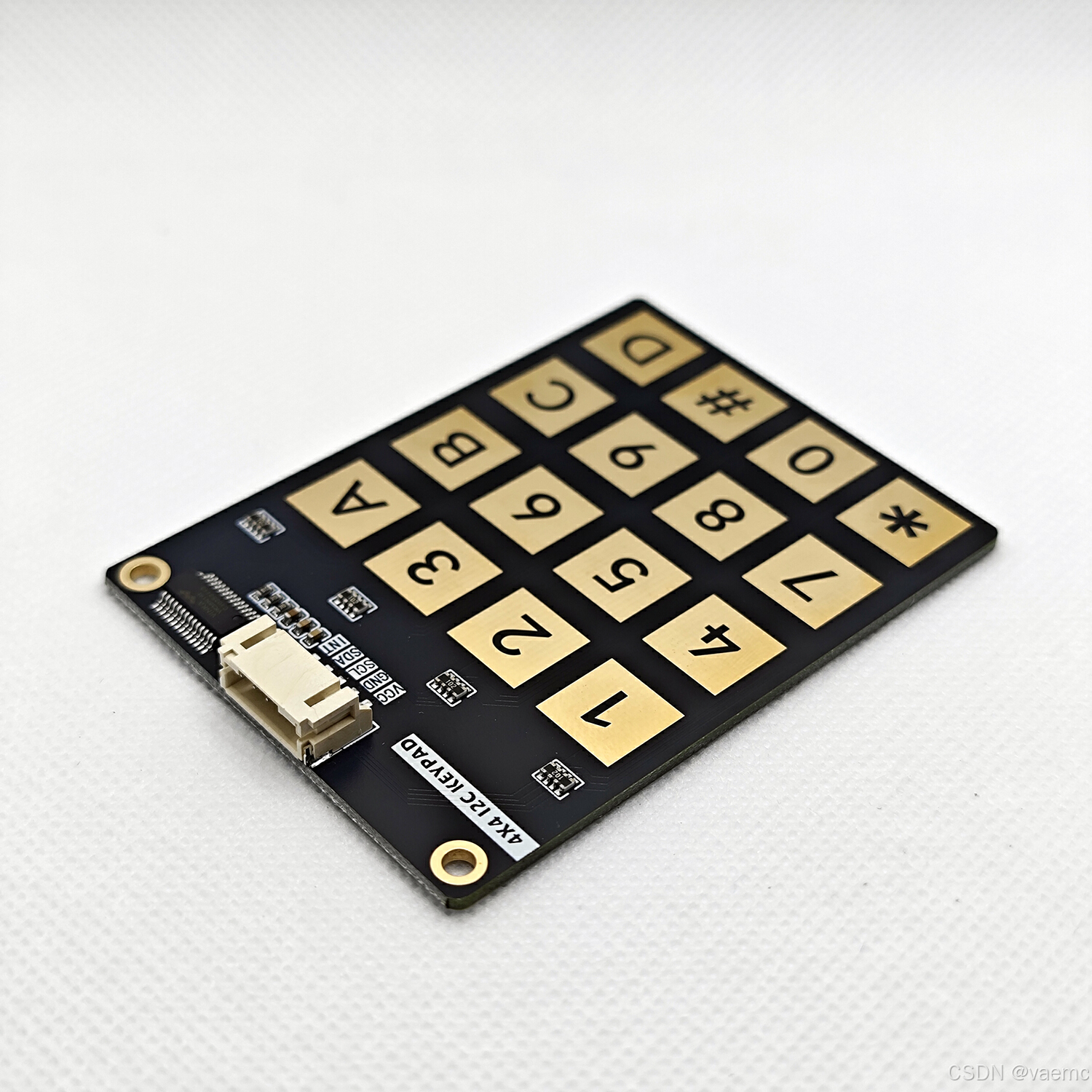

现在有一款I2C的4X4矩阵键盘，只需要两个引脚SCL和SDA就可以实现按键输入的功能，如果需要检测是否按下按键，可以再接一个中断引脚，按下输出低电平。这款I2C的4X4矩阵键盘不仅仅支持arduino uno还支持esp32、esp8266等单片机，

一、接线

矩阵键盘和OLED屏幕可以共用I2C引脚，是不是很节省引脚资源~

Arduino UNO	I2C矩阵键盘
SCL	SCL
SDA	SDA
IO10（可不接）	INT
VCC	5V
GND	GND

Arduino UNO	OLED
SCL	SCL
SDA	SDA
VCC	5V
GND	GND

二、代码

下面的代码arduino uno、esp32、esp8266都通用，直接烧录就行。

#include <Arduino.h>
#include "keypadV1.h"
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>


#define SCREEN_WIDTH 128
#define
