一文了解USB Type-C

前言

现在的USB Type-C已经被广泛使用，移动设备基本都是使用Type-C。它主要是用于快充和作为音频接口。最近欧盟还要求电子设备统一使用Type-C接口，来防止浪费。接下来我们来简单了解这个接口。

USB Type-C简介

USB Type-C，又称USB-C，外观上最大特点在于其上下端完全一致，它不再区分USB正反面。
USB-C只是一个接口，不一定支持USB 3.x或Power Delivery（有些手机的Type-C仍然使用USB 2.0）。

接口定义

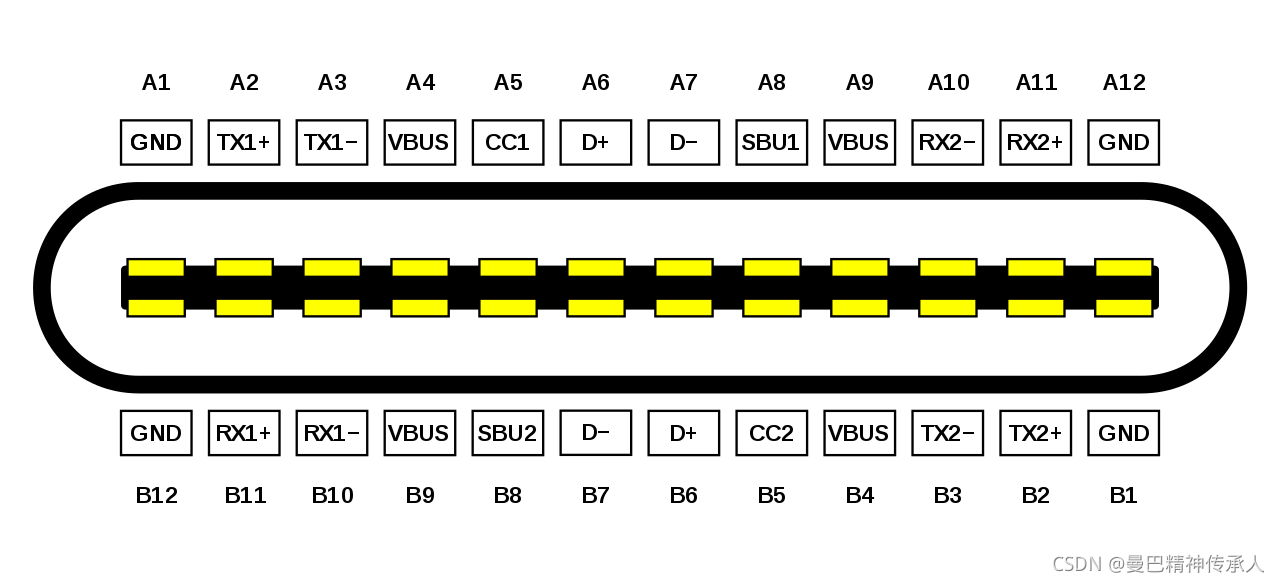

• 母头

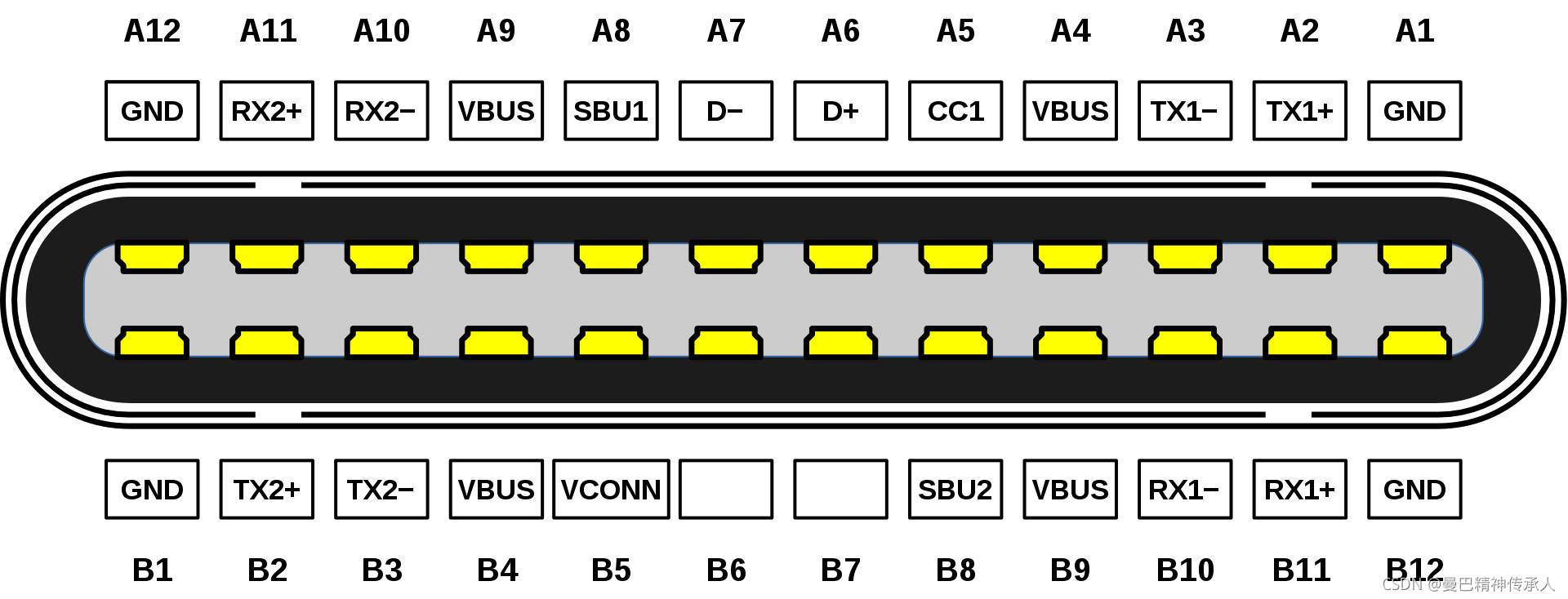

• 公头

  通过上面的图可以看出Pin脚是相对于中心对称的。公头插入母头，无论正反插，引脚功能都完美契合。而且电源VBUS/GND都拥有4个Pin，最大支持5A电流，在保证高速数据传输的同时也提高了电流承载能力。

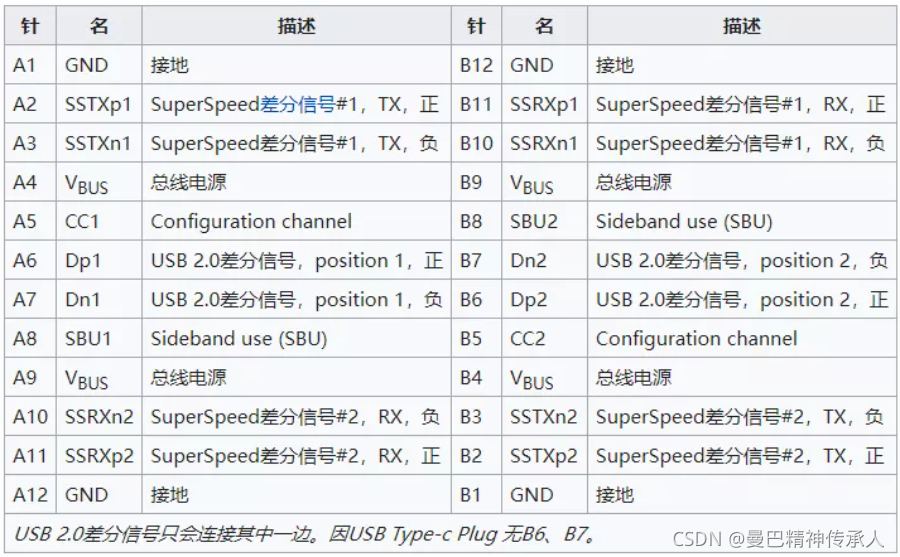

引脚定义:

上面除了USB2.0和USB3.0使用到的引脚之外，还有一些其他引脚，我们简单介绍一下。

CC(Configuration Channel):配置通道信号用于连接的发现、配置和管理。

SBU(Side Band Use)：边带使用信号适用于传输非USB信号，比如音频信号。

USB PD

USB-PD（USB Power Delivery），功率传输协议是USB标准化组织USB-IF推出的一个USB充电标准与技术。2017年，USB-IF 又在USB-PD 3.0 上增加了可编程电源 PPS(Programmable Power Supply)。PPS作为PD 3.0的重大升级，目的是为快充解决方案提供统一的规范。

USB PD特性:

• 将现有的USB标准提高到240W的功率水平。

• 电源方向不再固定，这使得带电源的产品(主机或从机)能提供电给其他设备。

• 优化跨多个外围设备的电源管理。允许每个设备只占用它需要的电源，并能在需要时为指定的应用程序提供更多的电源。

• 智能和灵活的系统级管理电源。
