推荐系统（七）xDeepFM模型

推荐系统（七）xDeepFM模型

推荐系统系列博客：

1. 推荐系统（一）推荐系统整体概览
2. 推荐系统（二）GBDT+LR模型
3. 推荐系统（三）Factorization Machines（FM）
4. 推荐系统（四）Field-aware Factorization Machines（FFM）
5. 推荐系统（五）wide&deep
6. 推荐系统（六）Deep & Cross Network（DCN）

这篇文章是中科大、北邮和微软合作发表在KDD’18上的文章，从论文写作手法上来看充满了浓浓的学院风。言归正传，乍一看论文标题xDeepFM还以为是对DeepFM的改进，实际上不是，xDeepFM是对上一篇博客中介绍的DCN（deep&cross network）的改进，这也是为什么这篇博客会介绍xDeepFM的原因。本篇博客将会从一下几个方面来介绍xDeepFM：

1. 论文动机
2. xDeepFM模型整体结构
3. xDeepFM中CIN网络结构
4. 联合训练目标函数
5. 总结

一、论文动机

这篇文章diss的一个重点就是DCN网络中cross network部分，因此，个人强烈建议在看xDeepFM之前，请先移步去本人的上一篇博客看看DCN。我们先来看看xDeepFM给出的论据：

1. 这篇文章认为DCN网络中cross部分只是对$x_0$（输入向量）某种特殊的放缩（交叉）。
2. 这篇文章认为DCN网络中cross部分的交叉是bit-wise的而不是像鼻祖FM那样是vector-wise的。这里简单描述bit-wise和vector-wise的区别，假设有两个特征$A,B$，embedding维度为4，所以$A(a_1,a_2,a_3,a_4)$，$B(b_1,b_2,b_3,b_4)$，那么bit-wise的交互则为$(w_{a,b}{a}_1{b}_1,w_{a,b}{a}_2{b}_2,w_{a,b}{a}_3{b}_3,w_{a,b}{a}_4{b}_4)$，而vector-wise交互则为$w_{a,b}(a_1{b}_1,a_2{b}_2,a_3{b}_3,a_4{b}_4)$。通俗说bit-wise交互的粒度为每个特征embedding向量的每个bit上，而vector-wise交互粒度为特征与特征之间。

上面两个点，第二个点没啥好说的，重点来看看第一个点。xDeepFM这篇文章中给出了公式证明，先来看看DCN中cross部分的交叉公式：
$$x_k=x_0{x}_{k-1}^T{w}_k+b_k+x_{k-1}\text{\hspace{1em}(1)}$$
再来看看xDeepFM中的证明：
$$\begin{array}{rl}{x}_1& =x_0(x_0^T{w}_1)+x_0\\ & =x_0(x_0^T{w}_1+1)\\ & ={\alpha }^1{x}_0\end{array}\text{\hspace{1em}(2)}$$
其中，${\alpha }^1=x_0^T{w}_1+1$。
以此类推，
$$\begin{array}{rl}{x}_{i+1}& ={\alpha }^{i+1}{x}_0\\ & ={\alpha }^i(x_0^T{w}_{i+1}+1)x_0\\ & ={\alpha }^{i-1}(x_0^T{w}_i+1)(x_0^T{w}_{i+1}+1)x_0\\ & ={\alpha }^{i-2}(x_0^T{w}_{i-1}+1)(x_0^T{w}_i+1)(x_0^T{w}_{i+1}+1)x_0\\ & =...\\ & =(x_0^T{w}_1+1)...(x_0^T{w}_{i-1}+1)(x_0^T{w}_i+1)(x_0^T{w}_{i+1}+1)x_0\end{array}\text{\hspace{1em}(3)}$$
xDeepFM认为这种交叉是一种对$x_0$特殊的交叉，但其实吧，我个人认为DCN中这种交叉是没什么问题的，直接拿我在DCN（deep&cross network）这篇博客里的例子来看：
假设样本只有两个特征，为了简单，假设每个特征的embedding维度为1，偏置$b$直接忽略，设$x_0=\left[\begin{array}{c}{x}_{0,1}\\ x_{0,2}\end{array}\right]$，那么，则有：
$$\begin{array}{rl}{x}_1& =x_0\odot (w_1{x}_1)+x_0\\ & =\left[\begin{array}{c}{x}_{0,1}\\ x_{0,2}\end{array}\right]\odot \left[\begin{array}{c}{w}_{1,1}{x}_{0,1}+w_{1,2}{x}_{0,2}\\ w_{1,1}{x}_{0,1}+w_{1,2}{x}_{0,2}\end{array}\right]+\left[\begin{array}{c}{x}_{0,1}\\ x_{0,2}\end{array}\right]\\ & \\ & =\left[\begin{array}{c}{x}_{0,1}(w_{1,1}{x}_{0,1}+w_{1,2}{x}_{0,2})+x_{0,1}\\ x_{0,2}(w_{1,1}{x}_{0,1}+w_{1,2}{x}_{0,2})+x_{0,2}\end{array}\right]\\ & \\ & =\left[\begin{array}{c}{w}_{1,1}{x}_{0,1}^2+w_{1,2}{x}_{0,2}{x}_{0,1}+x_{0,1}\\ w_{1,1}{x}_{0,1}{x}_{0,2}+w_{1,2}{x}_{0,2}^2+x_{0,2}\end{array}\right]\end{array}\text{\hspace{1em}(4)}$$
从上面的例子能够看出，DCN中cross部分交叉项包含了$x_{0,1}^2,x_{0,2}{x}_{0,1},...$等交叉项，所以DCN中这种cross的设计是没什么问题的。所以xDeepFM是否在真实的场景中效果比DCN好，这一点我是持怀疑态度的，但有一点可以肯定的是xDeepFM网络结构相对复杂，参数量相对大的多，计算复杂度高，在工业界大规模数据场景下，能否顺利落地是个问题。

二、xDeepFM模型整体结构

关于xDeepFM的整天网络结构，如下图所示（图片直接摘自原论文）：

从上图可以看出，xDeepFM依然延续了wide&deep，DCN这种混合网络结构模式，左手画个xxx网络用于构造高阶交叉特征，右手画个普通DNN用于学习隐式的交叉特征，最终一起联合训练。xDeepFM这里包含三部分：普通的线性部分、CIN部分用于构造高阶交叉特征、普通的DNN部分用于学习隐式特征。
这里核心部分显然在于CIN结果，本篇博客会重点讲解这个部分。

三、xDeepFM中CIN网络结构

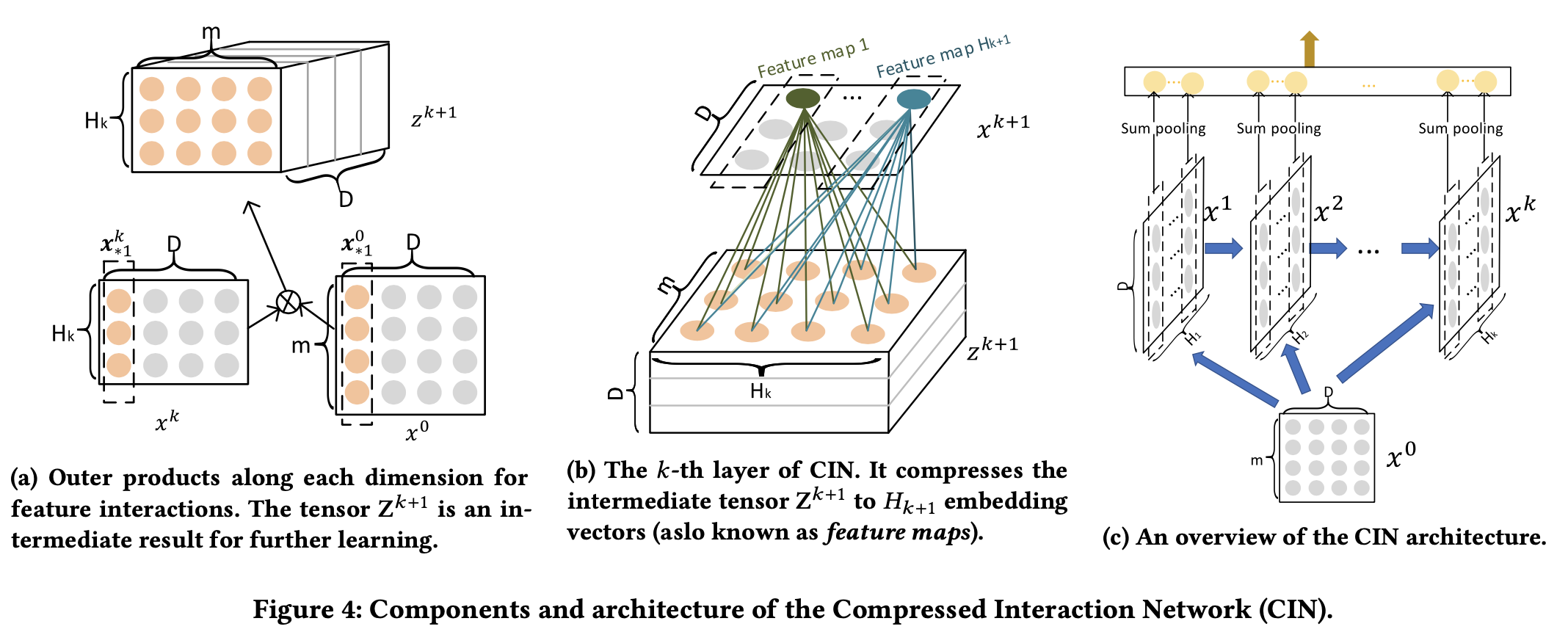

CIN全称Compressed Interaction Network，我们照着论文中给出的图逐一讲解，先上图：

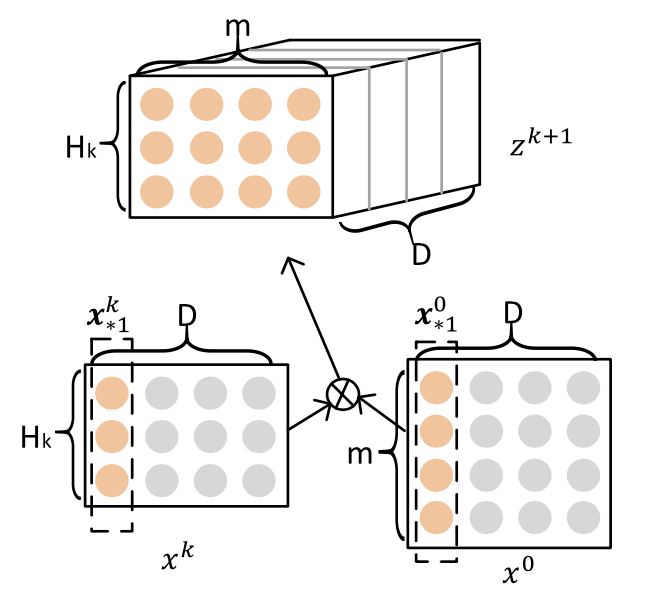

3.1 图（a）

$x^0$的维度为$m\ast D$，m为特征个数，D为特征embedding向量维度。$x^k$的维度为$H_k\ast D$，$H_k$表示第$k$层特征向量个数。它这里的做法是：用$x^k$的第$i$列向量即$x_{\ast i}^k$与$x^0$的第$i$列向量的转置即$(x_{\ast i}^0{)}^T$做外积，因此得到一个$H_k\ast m$大小的矩阵，因为总共有D个这些向量，所以最终结果也就是$Z^{k+1}$为一个$H_k\ast m\ast D$的三维矩阵。
用个例子来说明上图，假设$x_{\ast 1}^k=[a_1,a_2,a_3]$，$x_{\ast 1}^0=[b_1,b_2,b_3,b_4]$，则有：
$$\begin{array}{r}{x}_{\ast 1}^k\otimes (x_{\ast 1}^0{)}^T=\left[\begin{array}{ccc}{a}_1& a_2& a_3\end{array}\right]\otimes \left[\begin{array}{c}{b}_1\\ b_2\\ b_3\\ b_4\end{array}\right]=\left[\begin{array}{cccc}{a}_1{b}_1& a_1{b}_2& a_1{b}_3& a_1{b}_4\\ a_2{b}_1& a_2{b}_2& a_2{b}_3& a_2{b}_4\\ a_3{b}_1& a_3{b}_2& a_3{b}_3& a_3{b}_4\end{array}\right]\end{array}$$
以此类推，$x_{\ast 2}^k\otimes x_{\ast 2}^0$，$x_{\ast 3}^k\otimes x_{\ast 3}^0$，…，$x_{\ast D}^k\otimes x_{\ast D}^0$均会得到一个$H_k\ast m$的矩阵，合在一起变为一个$H_k\ast m\ast D$的三维矩阵，也就是上图中的$Z^{k+1}$。

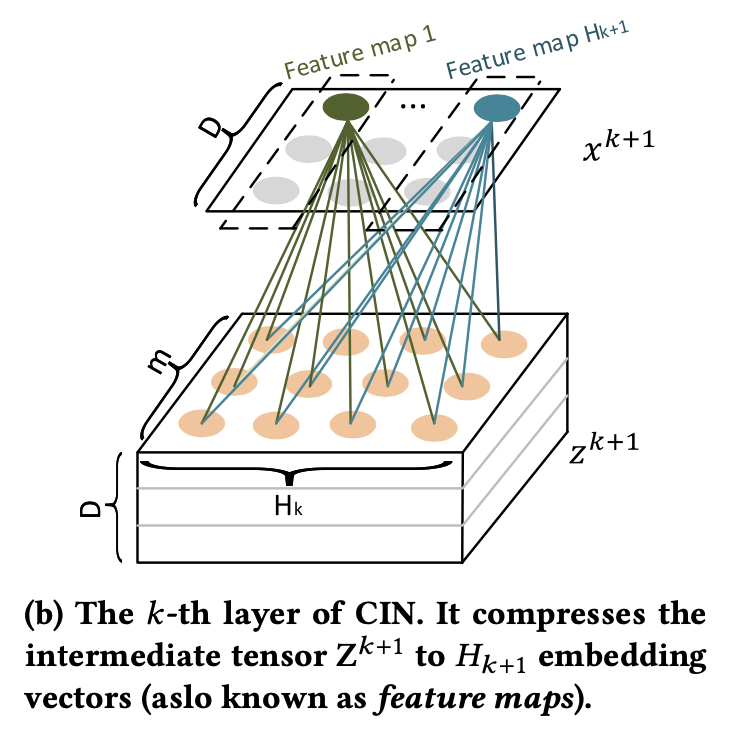

3.2 图（b）

经过图（a）中的外积操作，我们得到一个$H_k\ast m\ast D$的三维矩阵$Z^{k+1}$，图（b）要做的事情就是把一个$H_k\ast m\ast D$的矩阵压缩成一个$H_k\ast D$的矩阵，这也是CIN中C的来源，Compressed。
说到矩阵维度的压缩，自然就想到了CNN中的卷积操作，论文也借鉴了卷积的操作思想，我们来看看是怎么操作的：它这里使用了$H_{k+1}$个大小为$H_k\ast m$的向量（矩阵）对$Z^{k+1}$做了一波点乘内积，此时得到是$H_{k+1}$个向量的第一个元素，因为$Z^{k+1}$的channel为D，因此最终得到的$x^{k+1}$为$H_{k+1}$个D维向量，因此$x^{k+1}$的维度为$H_k\ast D$。这里需要理解的是$H_k\ast m$向量（filter）对$Z^{k+1}$做点乘内积，得到的是一个值，即向量的某个元素。在原论文里对应$H_k$个$W^{k,h}$。

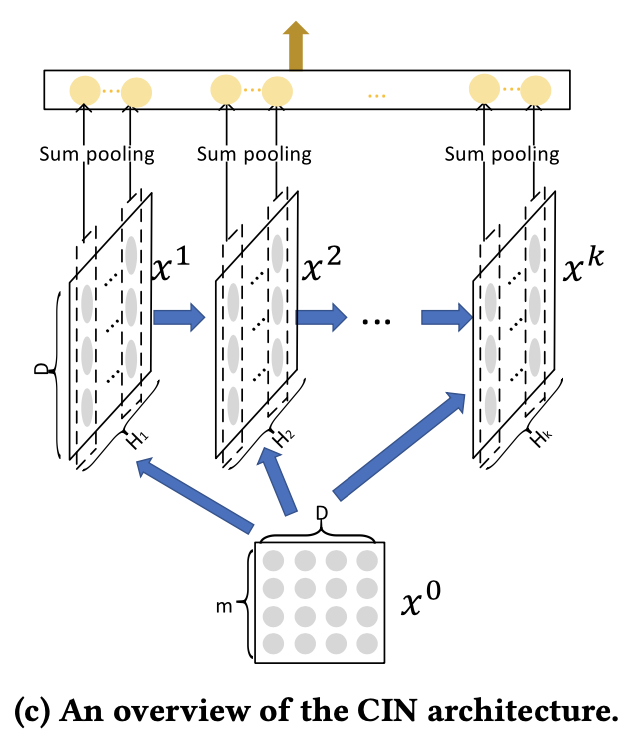

3.3 图（c）

图（c）这里把整个CIN部分做了个概览，原论文中把这个步骤往RNN的思想上靠了一波。$x^k$的产生由它的上一层$x^{k-1}$和初始的$x^0$共同决定，论文中给出了一个形式化的公式：
$$X_{h,\ast }^k=\sum _{i=1}^{H_{k-1}}\sum _{j=1}^m{W}_{ij}^{k,h}(X_{i,\ast }^{k-1}\circ X_{j,\ast }^0)$$
拿$x^2$为例来看下全过程，$x^0$与$x^1$先经过图（a）中的外积操作得到一个$H_1\ast m\ast D$的矩阵$Z^2$，然后$Z^2$经过图（b）中的压缩（卷积）操作，得到维度为$H_2\ast D$的矩阵$x^2$，该矩阵包含$H_2$个D维的向量。然后对这$H_2$个D维向量分别做sum pooling操作，如图（c）所示，因此，$x_1$最终产生一个$H_1\ast 1$维向量，$x_2$产生一个$H_2\ast 1$维向量，…，$x_k$产生一个$H_k\ast 1$维向量，最后合并成一个维度为${\sum }_{i=1}^k{H}_i$维度的向量，与DNN向量再做联合训练。论文中形式化的定义为，假设$X^k$经过sum pooling后得到的向量为$p^k$，则$p^k=[p_1^k,p_2^k,...,p_{H_k}^k]$，则整个CIN最终产生的向量为$p^{+}=[p^1,p^2,....,p^K]$，$p^{+}$的维度为${\sum }_{i=1}^K{H}_i$。

3.4 代码实现

paddle官方给出的cin部分的实现代码为（我增加了tensor的维度注释，方便大家理解）：

    def forward(self, feat_embeddings):
        # [shape=[5, 39, 9]]
        Xs = [feat_embeddings]
        last_s = self.num_field
        # layer_sizes_cin=[128, 32]
        # cnn_layers= [Conv2D(1521, 128, kernel_size=[1, 1], data_format=NCHW),
        # Conv2D(4992, 32, kernel_size=[1, 1], data_format=NCHW)]
        for s, _conv in zip(self.layer_sizes_cin, self.cnn_layers):
            # 做外积，对应图（a）
            # Tensor(shape=[5, 9, 39, 1])
            X_0 = paddle.reshape(
                # shape=[5,9,39]
                x=paddle.transpose(Xs[0], [0, 2, 1]),
                shape=[-1, self.sparse_feature_dim, self.num_field,
                       1])  # None, embedding_size, num_field, 1
            # shape=[5, 9, 1, 39]
            X_k = paddle.reshape(
                x=paddle.transpose(Xs[-1], [0, 2, 1]),
                shape=[-1, self.sparse_feature_dim, 1,
                       last_s])  # None, embedding_size, 1, last_s
            # shape=[5, 9, 39, 39]
            Z_k_1 = paddle.matmul(
                x=X_0, y=X_k)  # None, embedding_size, num_field, last_s
            # 卷积操作，对应图（b）
            # compresses Z^(k+1) to X^(k+1)
            # shape=[5, 9, 1521]
            Z_k_1 = paddle.reshape(
                x=Z_k_1,
                shape=[-1, self.sparse_feature_dim, last_s * self.num_field
                       ])  # None, embedding_size, last_s*num_field
            # shape=[5, 1521, 9]
            Z_k_1 = paddle.transpose(
                Z_k_1, [0, 2, 1])  # None, s*num_field, embedding_size
            # shape=[5, 1521, 1, 9]
            Z_k_1 = paddle.reshape(
                x=Z_k_1,
                shape=[
                    -1, last_s * self.num_field, 1, self.sparse_feature_dim
                ]
            )  # None, last_s*num_field, 1, embedding_size  (None, channal_in, h, w)
            # shape=[5, 128, 1, 9]
            X_k_1 = _conv(Z_k_1)
            # shape=[5, 128, 9]
            X_k_1 = paddle.reshape(
                x=X_k_1,
                shape=[-1, s,
                       self.sparse_feature_dim])  # None, s, embedding_size
            #X_k_1 = m(X_k_1)
            Xs.append(X_k_1)
            last_s = s
        # 池化，图（c）
        # sum pooling
        # Xs-->Tensor(shape=[5, 39, 9]), Tensor(shape=[5, 128, 9]), Tensor(shape=[5, 32, 9]]
        # shape=[5, 160, 9]
        y_cin = paddle.concat(
            x=Xs[1:], axis=1)  # None, (num_field++), embedding_size
        # shape=[5, 160]
        y_cin = paddle.sum(x=y_cin, axis=-1)  # None, (num_field++)i
        tmp_sum = sum(self.layer_sizes_cin)
        # shape=[5, 1]
        y_cin = self.cin_linear(y_cin)
        # shape=[5, 1]
        return y_cin

四、联合训练目标函数

xDeepFM整体包含三部分：线性部分、CIN部分、DNN部分。论文给出了联合训练的交叉熵损失函数：
$$L=-\frac{1}{N}\sum _{i=1}^N{y}_{i}log\widehat{y_i}+(1-y_i)log(1-\widehat{y_i})$$
其中，预测输出$\widehat{y_i}=\sigma (W_{linear}^{T}a+W_{dnn}^T{x}_{dnn}^k+W_{cin}^T{p}^{+}+b)$，即把三部分想加然后做sigmoid。

五、总结

个人认为xDeepFM参数量较大，计算复杂度应该相对较高，在真实的场景下性能可能会成为一个问题。至于效果，在不同的数据集下与其他模型可能会呈现出不同的结果，例如DCN V2论文里给出的实验结果，xDeepFM在AUC指标上在一些数据集上效果还不如DCN。有兴趣的可以直接去看DCN V2这篇论文的实验比较部分，DCN V2论文地址：DCN V2。

参考文献

1. Lian J, Zhou X, Zhang F, et al. xdeepfm: Combining explicit and implicit feature interactions for recommender systems[C]//Proceedings of the 24th ACM SIGKDD international conference on knowledge discovery & data mining. 2018: 1754-1763.
2. Wang R, Shivanna R, Cheng D, et al. DCN V2: Improved deep & cross network and practical lessons for web-scale learning to rank systems[C]//Proceedings of the Web Conference 2021. 2021: 1785-1797.
