本文探讨了逻辑门电路的16种可能真值表，并从中筛选出6种基本逻辑门：与门、或门、与非门、或非门、异或门和同或门。这些门电路在数字逻辑中扮演重要角色，其工作原理和真值表特性对于理解计算机底层运作至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简化真值表以下图为模板排列:

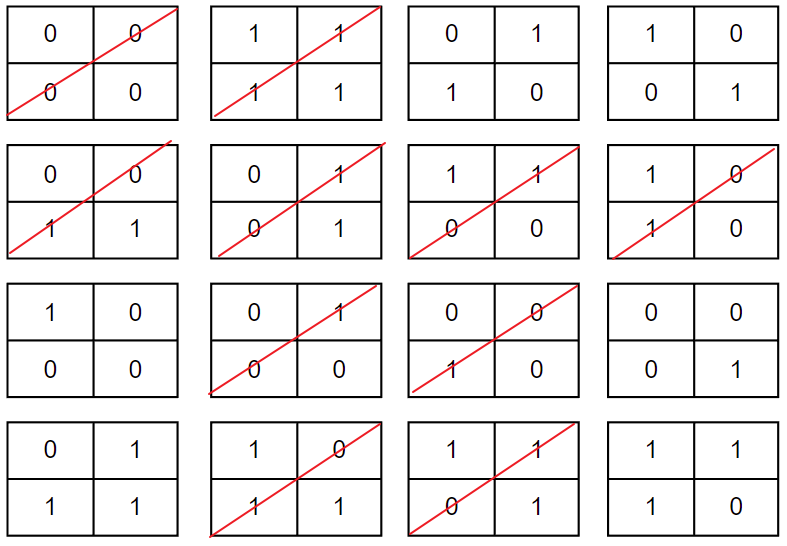

以下是所有的16种真值表:

门电路是需要实现基本的逻辑运算，犹如开关的变化会产生灯泡的亮灭，所以真值表中结果全为0和1就不合适；

0和1的组合与1和0的组合在门电路设计中结果应一致，不应有顺序的不同而产生不一样的结果，所以右上和左下的值应为一致。

排除后剩余的即为6种基本门电路真值表：

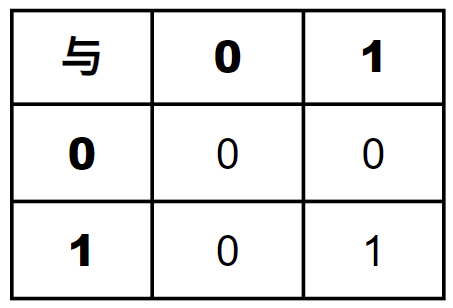

 与门

同为1才为1，其他为0

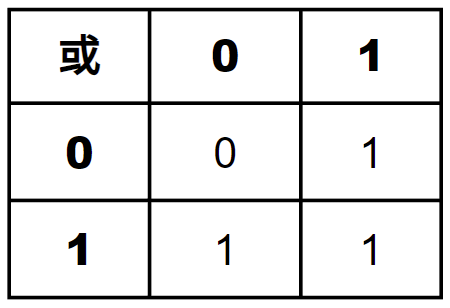

或门

同为0才为0，其他为1

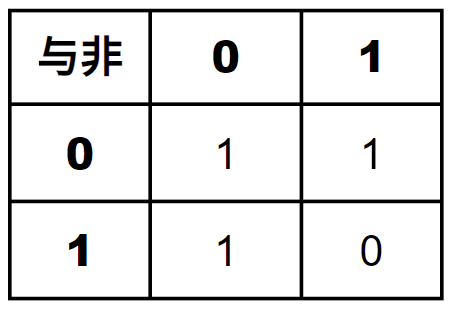

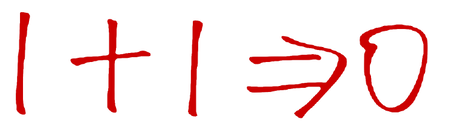

与非门

同为1才为0，其他为1

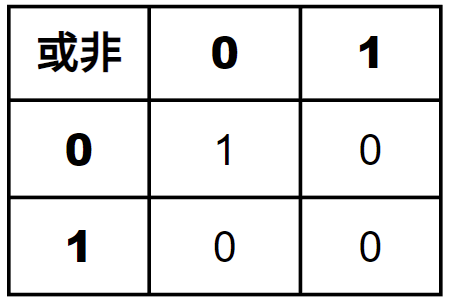

或非门

同为0才为1，其他为0

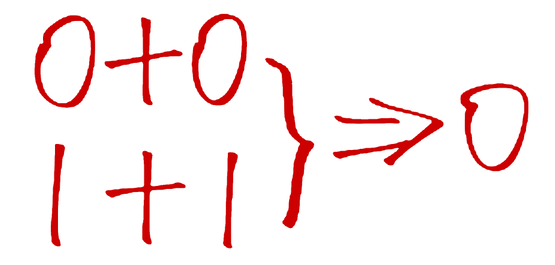

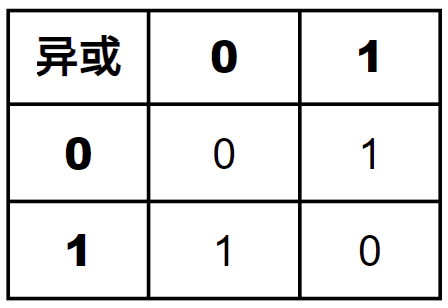

异或门

同为0或同为1才为0，其他为1

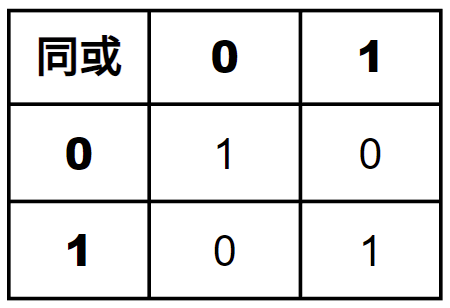

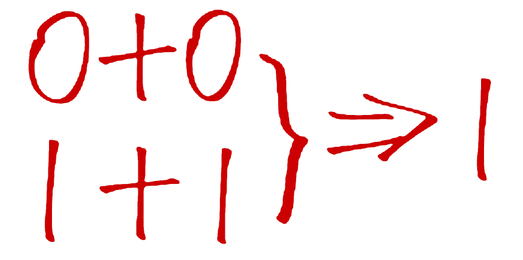

同或门

同为0或同为1才为1，其他为0
