开发中用到了这个选择开关，做个简单的记录。
7，9引脚是输出，
3-6是7引脚的输入源，10-13是9引脚的输入源。
1和15引脚是使能引脚。注意低电平使能！！！！
2和14引脚是地址选择位。
逻辑图解如下：

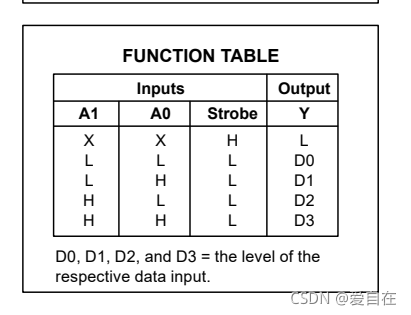

配置功能表如下：
