本文详细介绍了如何在RationalRose中绘制协作图，强调协作图用于展示对象间的交互和消息传递，包括创建对象、定义联系以及添加消息的步骤。协作图有助于清晰地表达系统功能实现中的对象合作关系。
例题
用例题亲自画一下是最好的。
例题出处：掌握在Rational Rose中绘制协作图（交互图）的操作方法
其他参考文章：
- UML–协作图详解
- UML中创建对象的方法：Rational Rose建立对象图
笔记
以下是总结的一些笔记：
- 协作图描述了什么？
协作图描述了为了实现一个功能，需要哪些对象参与、对象间通过哪些消息进行沟通协作。
- 为了把对象间的消息描述详尽，需要将调用和返回都描述清楚。不要把调用和返回看作是一个操作，这其中其实包含了两条消息。
- 创建消息前，需要先创建联系。创建好联系后，点击工具栏的消息工具，在联系线上点击一下就创建出消息了。消息的方向是以联系的方向为参考的。联系的方向是从起始对象指向结束对象。

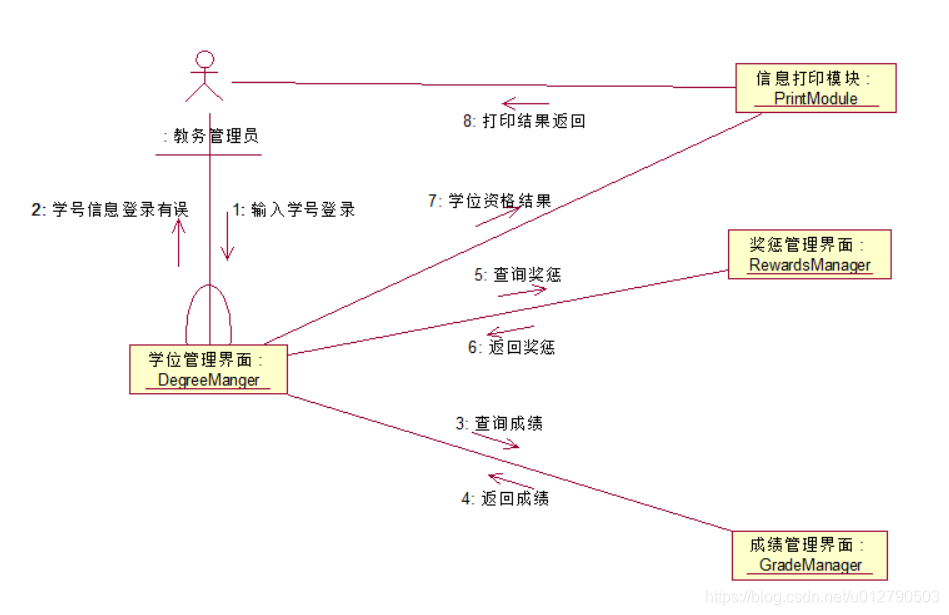

- 下面是绘制的结果：
