深度学习目标检测

在深度学习出现之前，传统的目标检测方法大概分为区域选择（滑窗）、特征提取（SIFT、HOG等）、分类器（SVM、Adaboost等）三个部分，其主要问题有两方面：一方面滑窗选择策略没有针对性、时间复杂度高，窗口冗余；另一方面手工设计的特征鲁棒性较差。

自深度学习出现之后，目标检测取得了巨大的突破，最瞩目的两个方向有：

1 以RCNN为代表的基于Region Proposal的深度学习目标检测算法（RCNN，SPP-NET，Fast-RCNN，Faster-RCNN等）；

2 以YOLO为代表的基于回归方法的深度学习目标检测算法（YOLO，SSD等）。

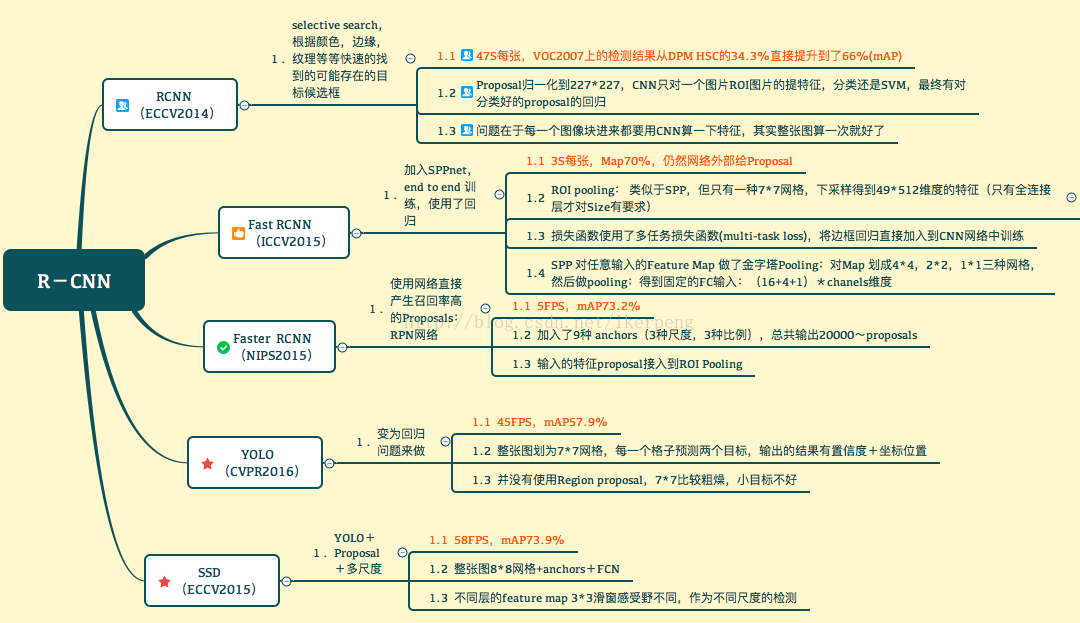

RCNN，Fast，Faster，YOLO，SSD比较

RCNN

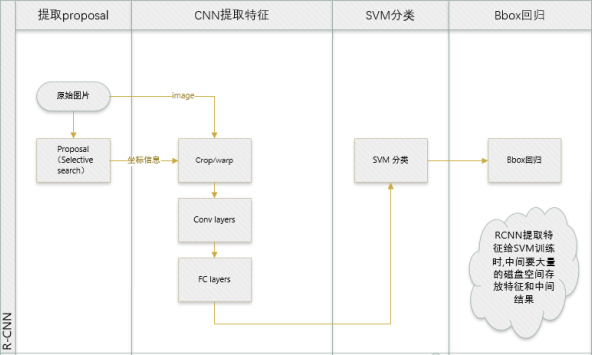

流程狂徒如下：

算法特点：

1 使用Selective Search提取Proposes，然后利用CNN等识别技术进行分类。

2 使用识别库进行预训练，而后用检测库调优参数。

3 使用SVM代替了CNN网络中最后的Softmax，同时用CNN输出的4096维向量进行Bounding Box回归。

4 流程前两个步骤（候选区域提取+特征提取）与待检测类别无关，可以在不同类之间共用；同时检测多类时，需要倍增的只有后两步骤（判别+精修），都是简单的线性运算，速度很快。

缺点：

1 训练分为多个阶段，步骤繁琐: 微调网络+训练SVM+训练边框回归器。

2 训练耗时，占用磁盘空间大：5000张图像产生几百G的特征文件。

3 速度慢: 使用GPU, VGG16模型处理一张图像需要47s。

SPP-NET

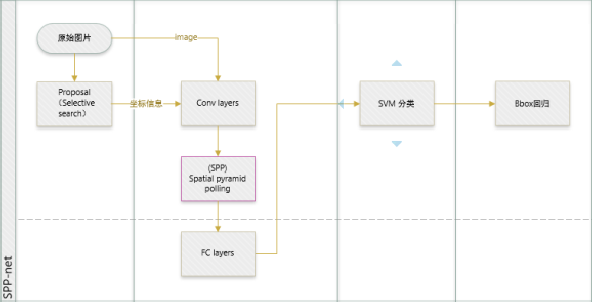

流程框图

算法特点

1 通过Spatial Pyramid Pooling解决了深度网络固定输入层尺寸的这个限制，使得网络可以享受不限制输入尺寸带来的好处。

2 解决了RCNN速度慢的问题，不需要对每个Proposal（2000个左右）进行Wrap或Crop输入CNN提取Feature Map，只需要对整图提一次Feature Map，然后将Proposal区域映射到卷积特征层得到全链接层的输入特征。

下图为SPP与RCNN对比：

Fast-RCNN

流程图：

算法特点

1 Fast-RCNN直接使用Softmax替代了RCNN中SVM进行分类，同时在网络中加入了多任务函数边框回归。

2 借鉴SPP-NET，提出了一个ROI层。ROI Pooling Layer实际上是SPP-NET的一个精简版，SPP-NET对每个Proposal使用了不同大小的金字塔映射，而ROI Pooling Layer只需要下采样到一个7x7的特征图。对于VGG16网络conv5_3有512个特征图，这样所有Region Proposal对应了一个7*7*512维度的特征向量作为全连接层的输入。

3 使用了不同于SPP-NET的训练方式，训练时，把同张图片的Prososals作为一批进行学习，而Proposals的坐标直接映射到conv5层上，这样相当于一张图片的所有训练样本只卷积了一次。

存在问题

使用Selective Search提取Region Proposals，没有实现真正意义上的端对端，操作也十分耗时。

Faster-RCNN

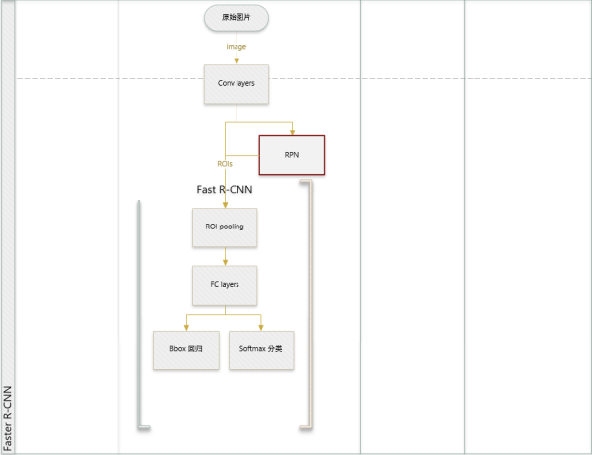

流程框图：

算法特点

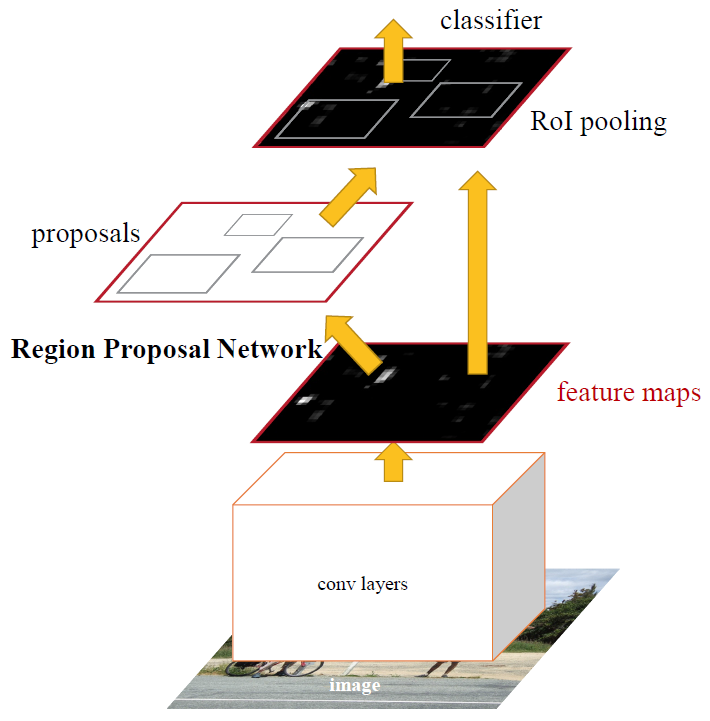

1 提出了Region Proposal Network（RPN），将Proposal阶段和CNN分类融到了一起，实现了一个完全的End-To-End的CNN目标检测模型。RPN可以快速提取高质量的Proposal，不仅加快了目标检测速度，还提高了目标检测性能。

2 将Fast-RCNN和RPN放在同一个网络结构中训练，共享网络参数。

YOLO

算法特点

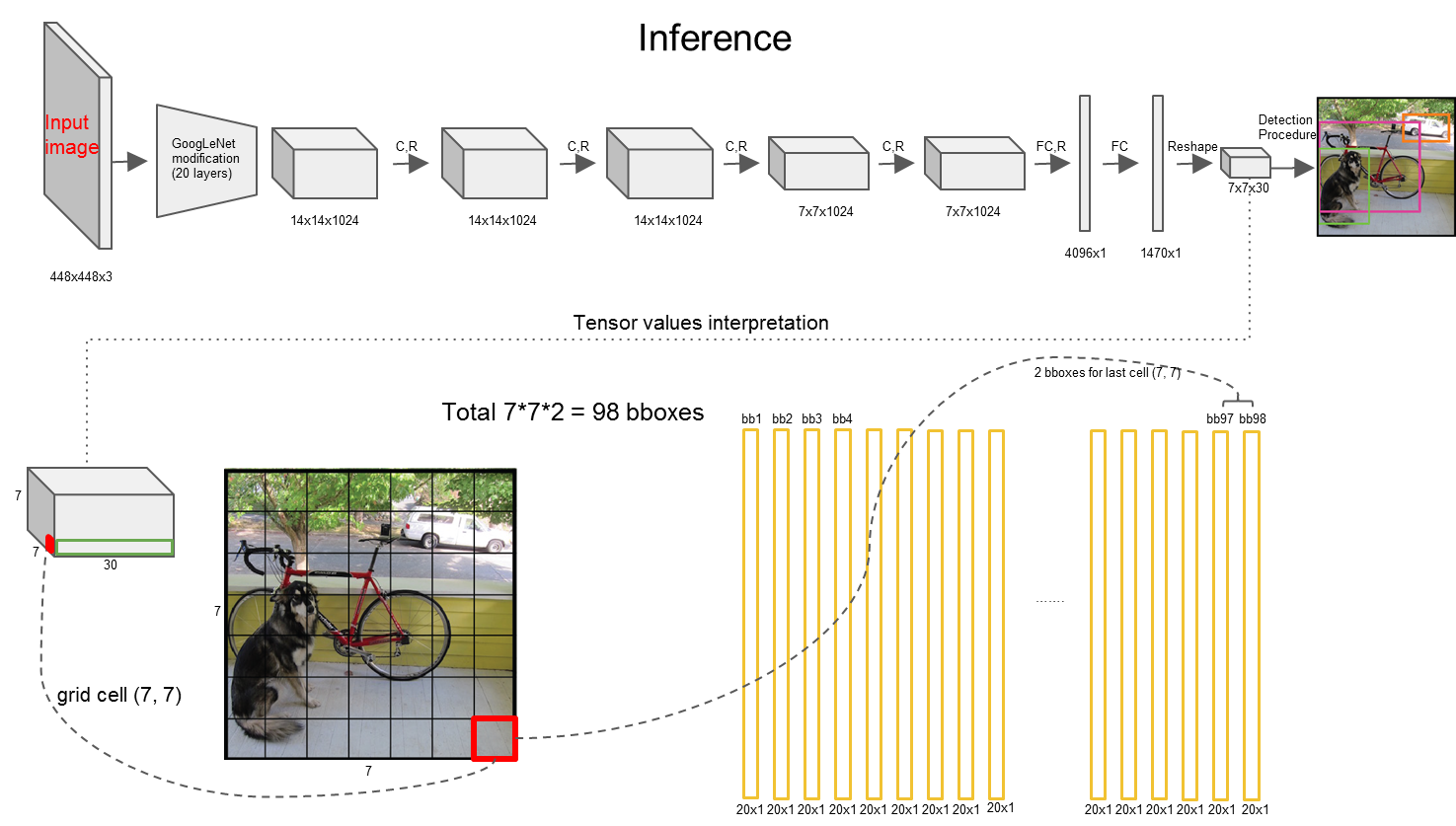

1 将物体检测作为回归问题求解。基于一个单独的End-To-End网络，完成从原始图像的输入到物体位置和类别的输出，输入图像经过一次Inference，便能得到图像中所有物体的位置和其所属类别及相应的置信概率。

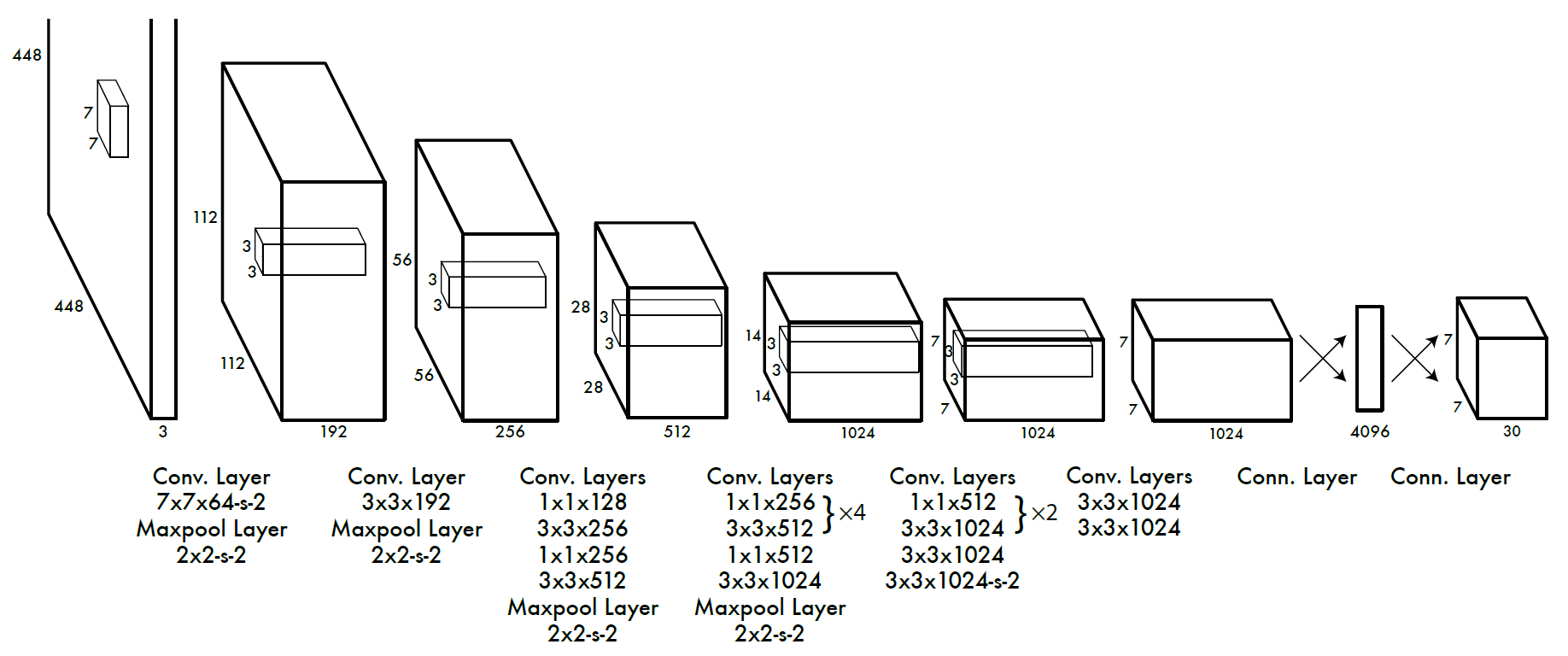

2 YOLO网络借鉴了GoogLeNet分类网络结构。不同的是，YOLO未使用Inception Module，而是使用1*1卷积层（此处1*1卷积层的存在是为了跨通道信息整合）+3*3卷积层简单替代。

3 Fast YOLO使用9个卷积层代替YOLO的24个，网络更轻快，速度从YOLO的45fps提升到155fps，但同时损失了检测准确率。

4 使用全图作为 Context 信息，背景错误（把背景错认为物体）比较少。

5 泛化能力强。

存在问题

1 YOLO对相互靠的很近的物体（挨在一起且中点都落在同一个格子上的情况），还有很小的群体检测效果不好，这是因为一个网格中只预测了两个框，并且只属于一类。

2 测试图像中，当同一类物体出现的不常见的长宽比和其他情况时泛化能力偏弱。

3 由于损失函数的问题，定位误差是影响检测效果的主要原因，尤其是大小物体的处理上，还有待加强。

SSD

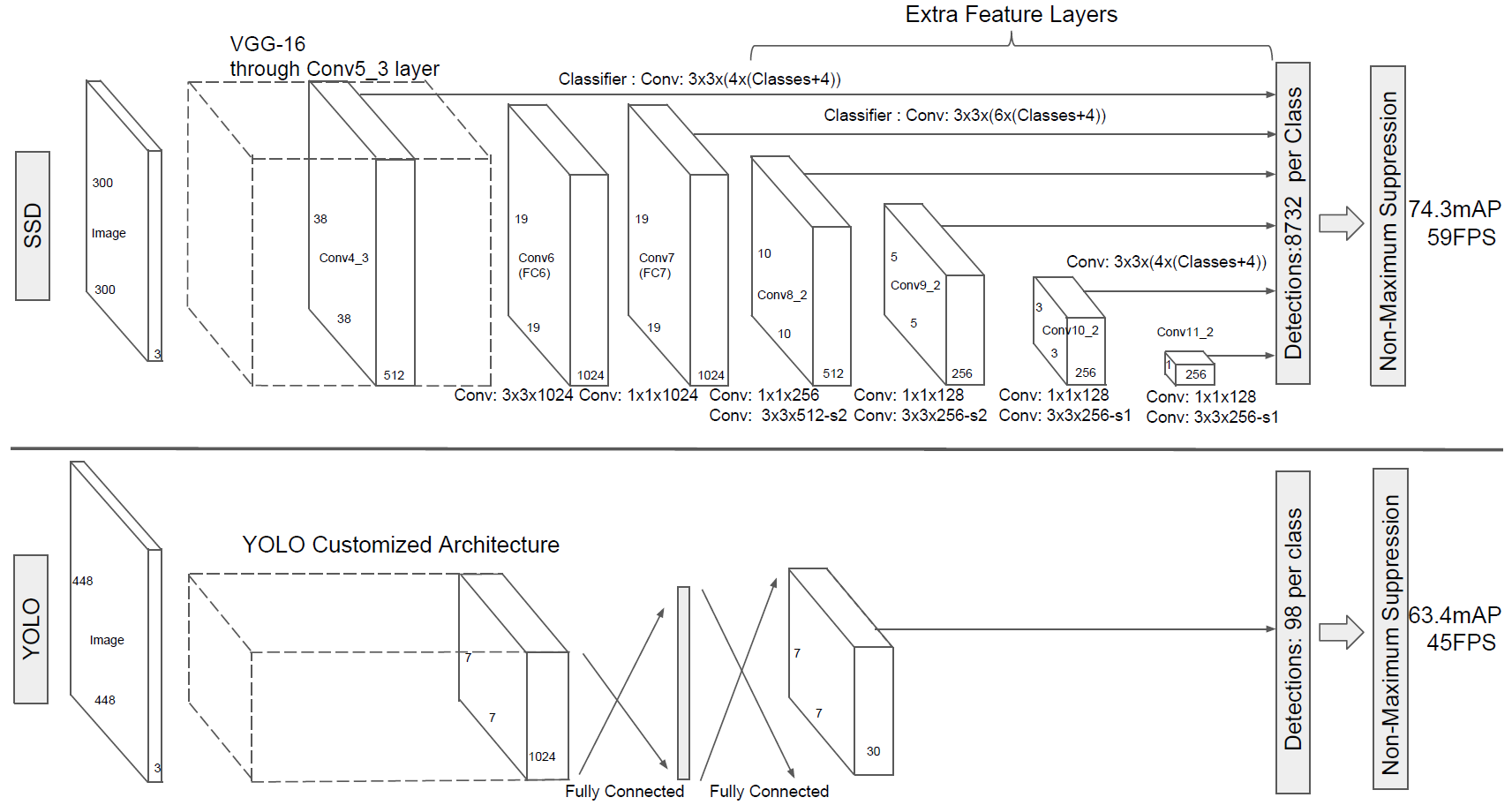

网络结构图：

算法特点

1 SSD结合了YOLO中的回归思想和Faster-RCNN中的Anchor机制，使用全图各个位置的多尺度区域特征进行回归，既保持了YOLO速度快的特性，也保证了窗口预测的跟Faster-RCNN一样比较精准。

2 SSD的核心是在特征图上采用卷积核来预测一系列Default Bounding Boxes的类别、坐标偏移。为了提高检测准确率，SSD在不同尺度的特征图上进行预测。

SSD和YOLO速度快的原因：

时间节省在proposal步骤 。对图像划分网格，直接对每个grid回归Bbox, 速度有提升。

其他

感受野：卷积神经网络每一层输出的特征图（Feature Map）上的像素点在原始图像上映射的区域大小。

卷积输入和输出计算公式：

output field size = ( input field size - kernel size + 2*padding ) / stride + 1
