控制台GLUT+OPENGL配置+显示三维图形实现 旋转 平移 滚轮缩放+光照效果

A 控制台GLUT+OPENGL配置+显示三维图形实现 旋转 平移 滚轮缩放+光照效果

一、开发环境说明

• 操作系统：windows
• 开发软件：Visual Studio 2017
• 编程语言：基于控制台下的opengl

二、配置操作说明

配置opengl，并搭建opnegl框架并显示出绘制的图形

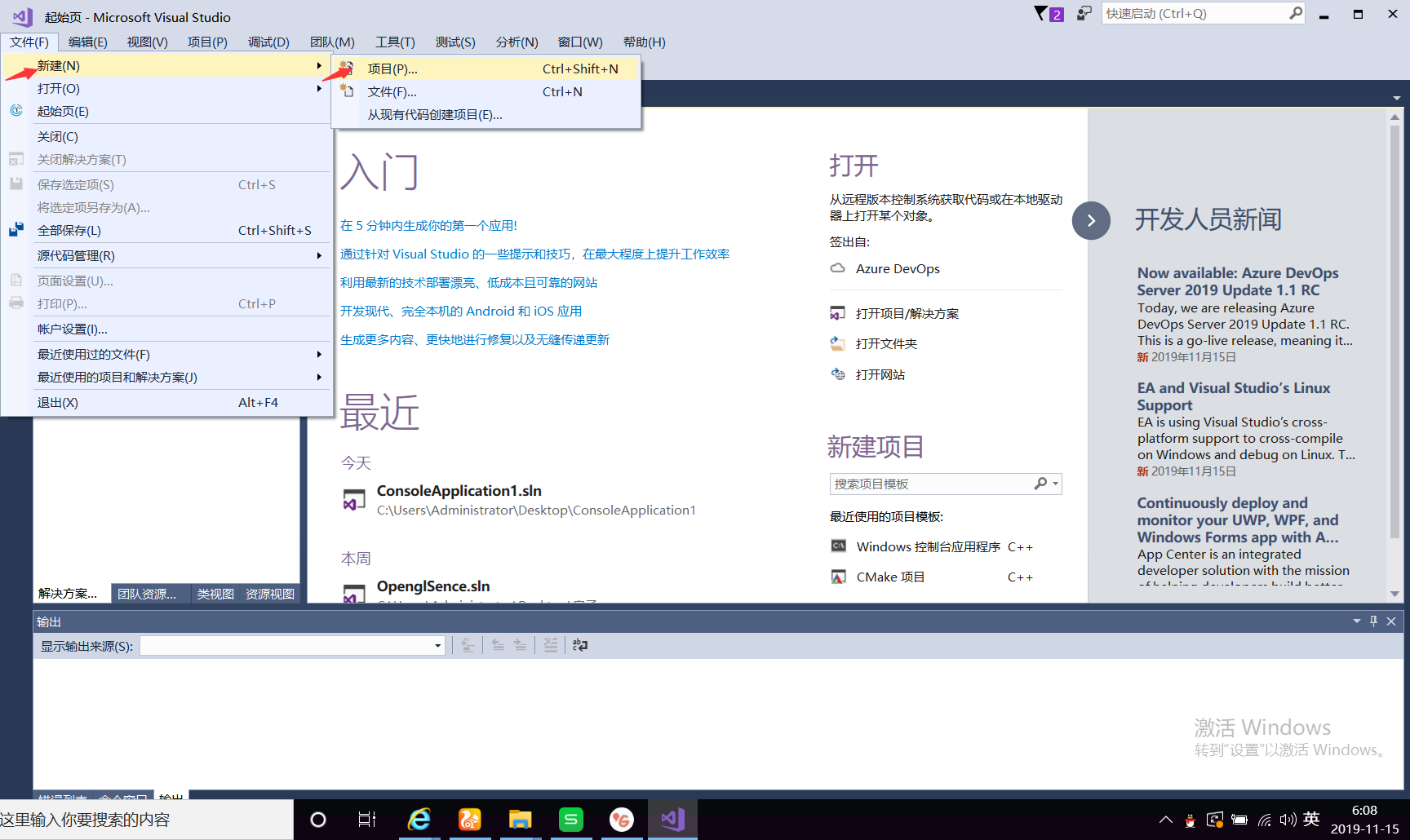

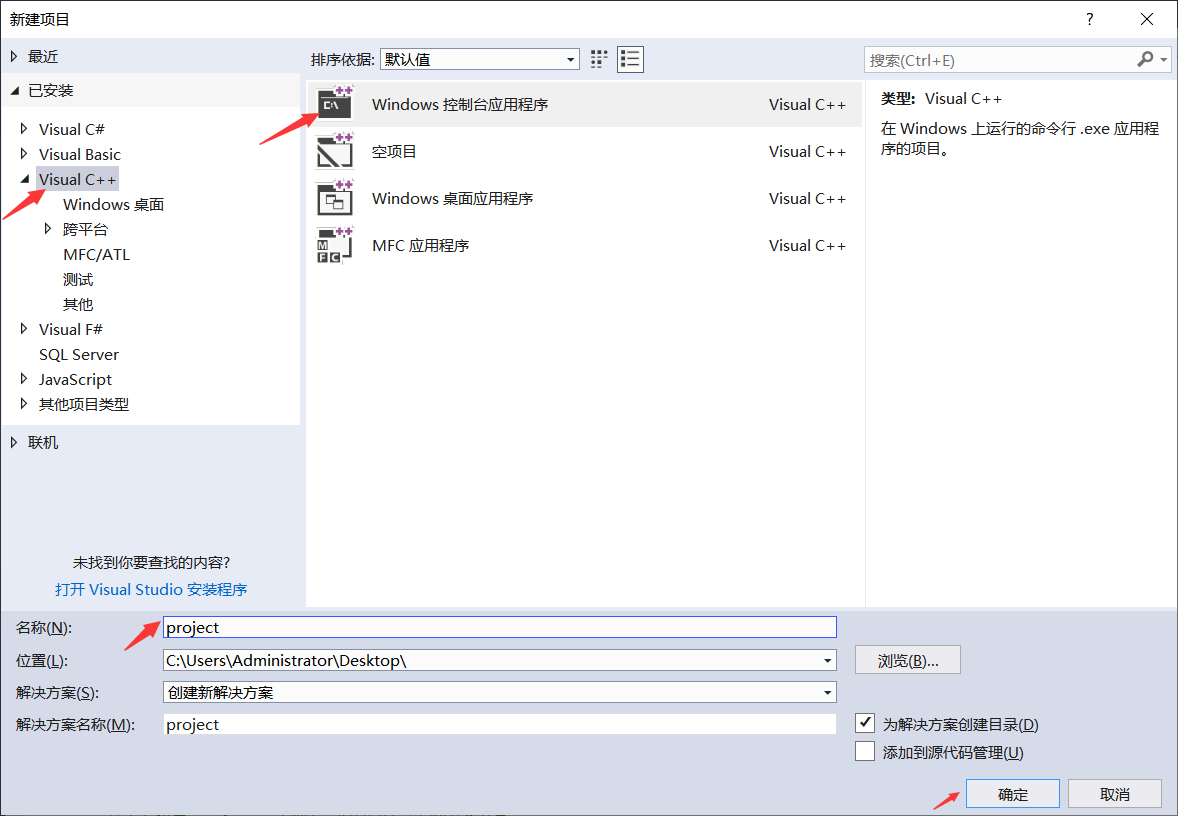

1、打开vs2017软件，依次点击【文件】–【新建】–【项目】，选择【Visual C++】下面的 【Widows控制台程序】,如下图所示

2、点击【确定】。等待自动生成如图所示

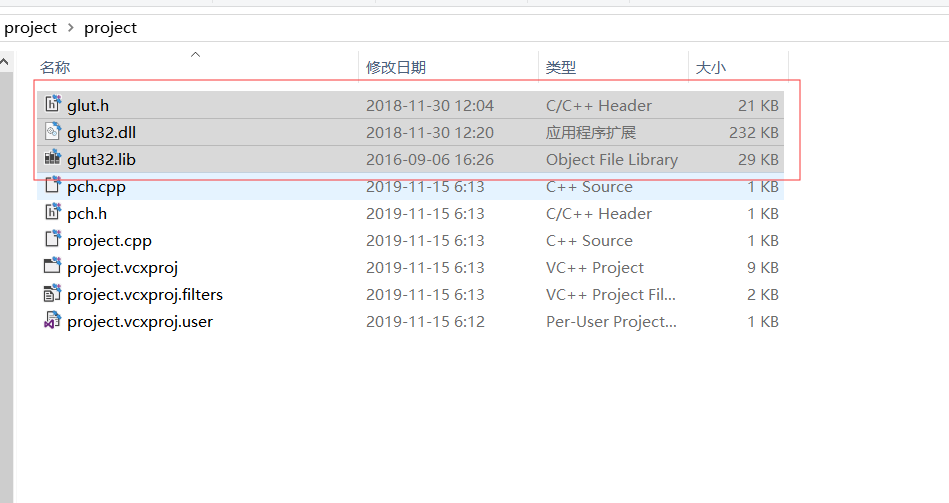

3、下载glut.h,glut32.lib放在当前工程所在的文件夹下面，如图所示

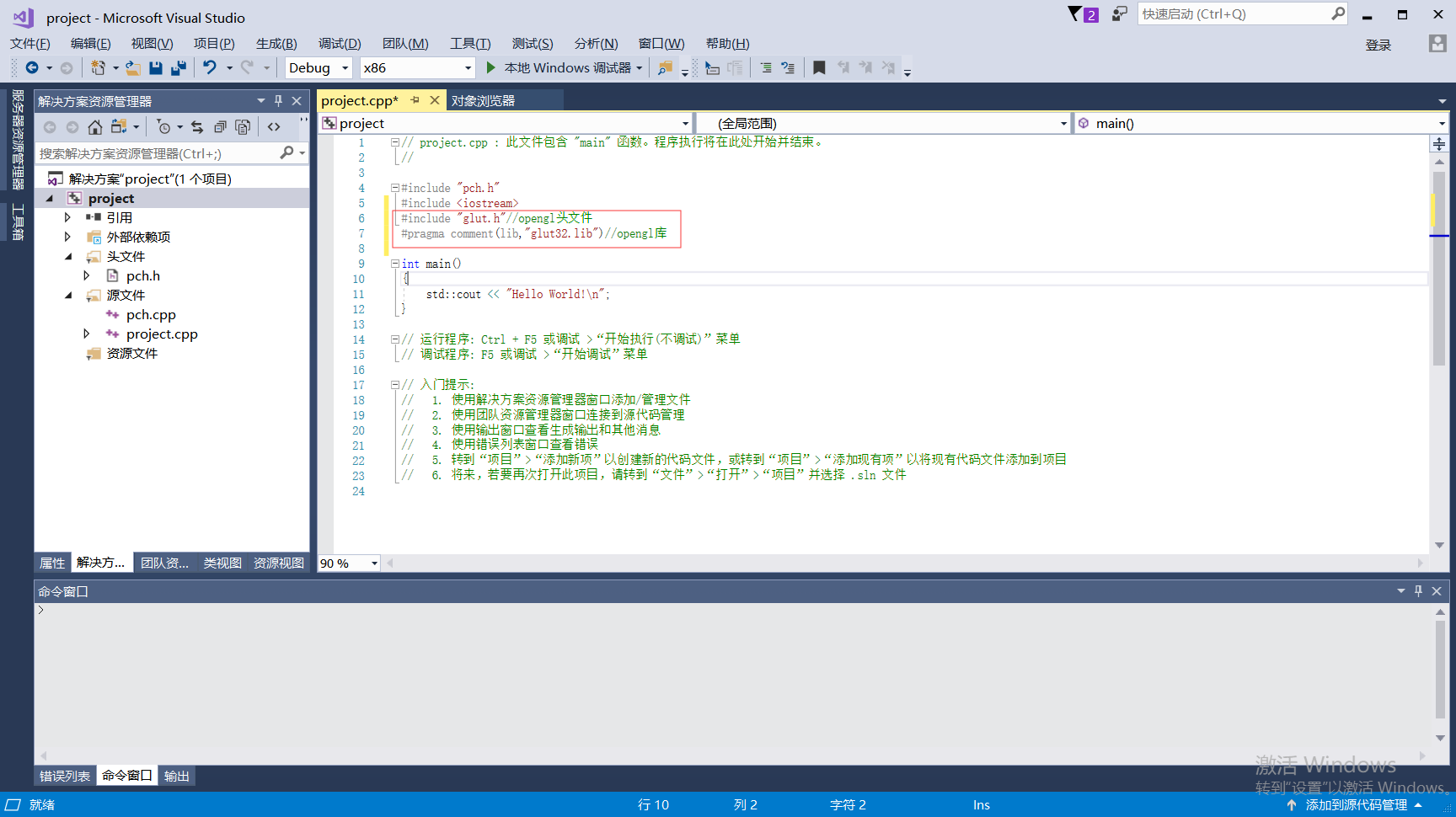

4、添加头文件，如图所示。这样添加的好处：在没有配置opengl环境的电脑上，程序依旧能运行。

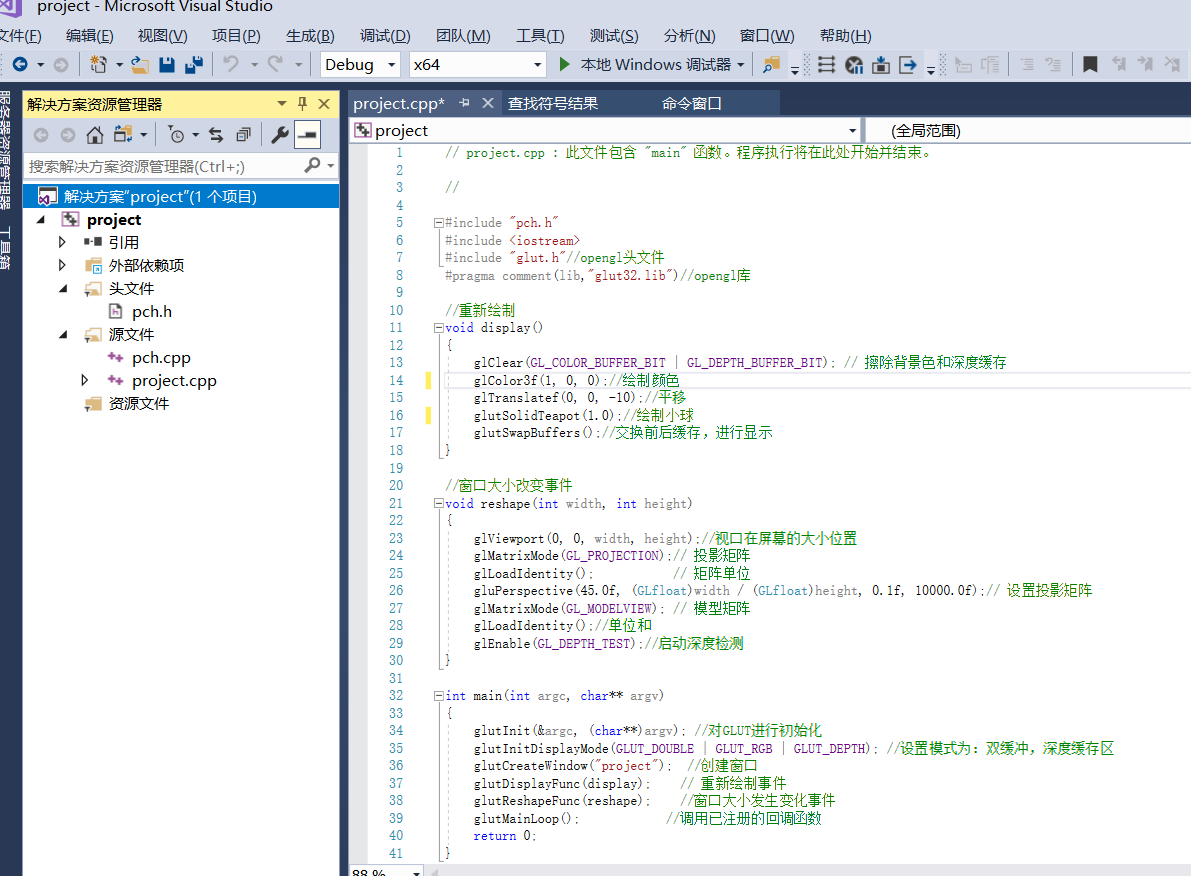

5、修改添加代码如图所示

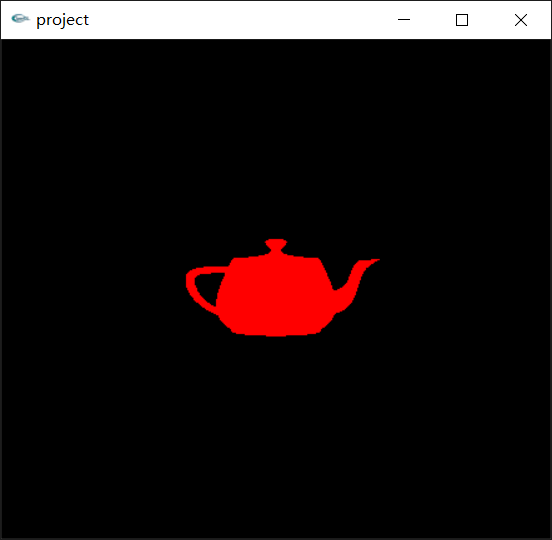

6、配置完成，点击菜单栏【调试】–【开始调试(s)】,运行效果如图：

三、添加平移、缩放、旋转、菜单交互操作和光照效果

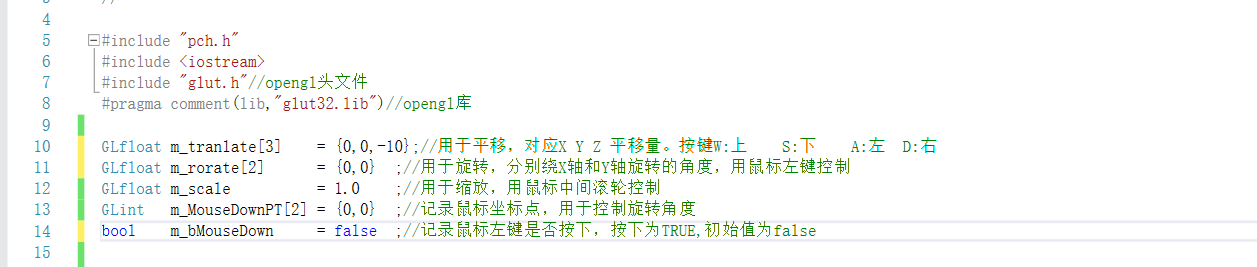

1、在头部定义变量，如图所示

2、在【main】函数中添加回调事件响应函数

int main(int argc, char** argv)
{
	glutInit(&argc, (char**)argv); //对GLUT进行初始化
	glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH); //设置模式为：双缓冲，深度缓存区
	glutInitWindowPosition(110, 120);//窗口位置
	glutInitWindowSize(440, 400);//窗口大小
	glutCreateWindow("project");  //创建窗口
	glutDisplayFunc(display);    // 重新绘制事件
	//-------------注册回调函数---------------------//
	glutKeyboardFunc(KeyboardEvent); // 键盘事件
	glutMouseFunc(MouseEvent);       //鼠标事件
	glutReshapeFunc(ReshapeEvent);   //窗口大小发生变化事件
	glutMotionFunc(MotionEvent);     //按下鼠标按钮移动鼠标事件
	glutIdleFunc(IdleEvent);         //空闲处理事件
	glutEntryFunc(MouseEntry);       //检测鼠标进入或离开窗口
	{
	glutCreateMenu(MenuEvent);       //创建菜单
	glutAddMenuEntry("复位", 1);     //菜单项1
	glutAddMenuEntry("待定", 2);     //菜单项2
	glutAttachMenu(GLUT_RIGHT_BUTTON);//鼠标右键按下弹出菜单
	}
	glutMainLoop();                  //调用已注册的回调函数
	return 0;
}

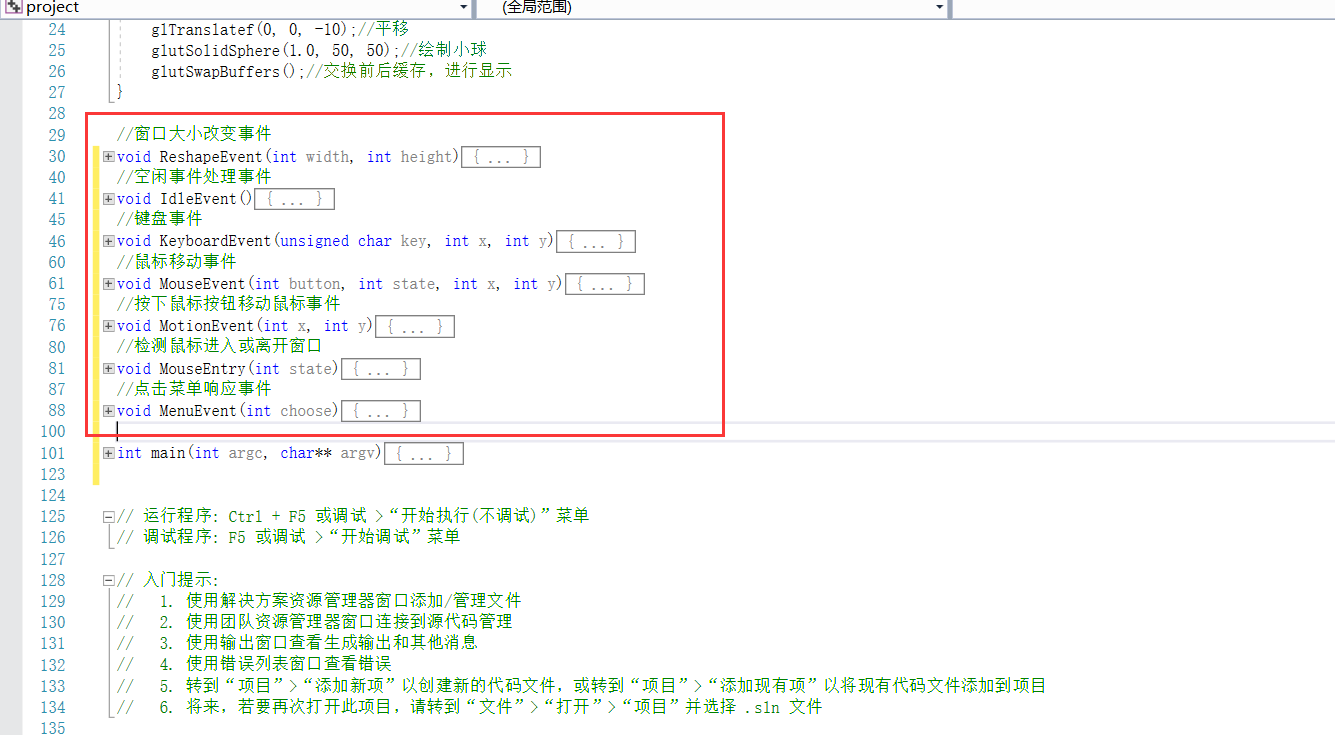

3、定义响应的事件处理函数，如图所示

4、在【display】和【IdleEvent】函数中添加修改如下代码

//重新绘制
void display()
{
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);	// 擦除背景色和深度缓存
	glPushMatrix();//压栈
	glColor3f(1.0, 0, 0);//设置颜色为红色
	glTranslatef(m_tranlate[0], m_tranlate[1], m_tranlate[2]);//平移(X,Y,Z)
	glRotatef(m_rorate[0], 1, 0, 0);//旋转 绕X轴
	glRotatef(m_rorate[1], 0, 1, 0);//旋转 绕Y轴
	glScalef(m_scale, m_scale, m_scale);//缩放（X,Y,Z）
	glutSolidTeapot(1.0);//绘制一个茶壶，1.0：指的是茶壶大小
	glPopMatrix();//出栈
	glutSwapBuffers();//交互前后缓冲区
}
//空闲事件处理事件
void IdleEvent()
{
    glutPostRedisplay(); //刷新函数
}

5、实现缩放：通过鼠标滚轮滚动，如果向上滚动则放大，向下滚动则缩小

//鼠标事件
void MouseEvent(int button, int state, int x, int y)
{
	//1、鼠标缩放：往上滚动放大；往下滚动缩小
	if (state == GLUT_UP && button == GLUT_WHEEL_UP)//滚轮往上滚动
	{
		m_scale += 0.1;
	}
	else if (state == GLUT_UP && button == GLUT_WHEEL_DOWN)//滚轮往下滚动
	{
		m_scale -= 0.1;
		if (m_scale < 0.1) m_scale = 0.1;
	}
}

6、实现平移：通过监控键盘按键，改变平移变量的值，从而平移物体

//键盘事件 默认是英文输入法下的大写字母
void KeyboardEvent(unsigned char key, int x, int y)
{
	switch (key)
	{
	case 'W'://上移动
		m_tranlate[1] += 0.1;
		break;
	case 'S'://下移动
		m_tranlate[1] -= 0.1;
		break;
	case 'A'://左移动
		m_tranlate[0] -= 0.1;
		break;
	case 'D'://右移动
		m_tranlate[0] += 0.1;
		break;
	}
}

7、实现旋转：通过鼠标左键按下后移动鼠标来实现旋转角度的变化

8、实现光照：启动光照

glEnable(GL_LIGHT0);//启动一号灯
glEnable(GL_LIGHTING);//开启光照

9、菜单事件：响应菜单命令

//点击菜单响应事件
void MenuEvent(int choose)
{
	switch (choose)
	{
	case 1://复位：把旋转平移缩放的值复位
		//用于平移，对应X Y Z 平移量。按键W:上  S:下   A:左  D：右
		m_tranlate[0] = 0;
		m_tranlate[1] = 0;
		m_tranlate[2] = -10;

		//用于旋转，分别是绕X轴 和Y轴旋转的角度，用鼠标左键控制
		m_rorate[0] = 0;
		m_rorate[1] = 0;

		//用于缩放，用鼠标中间滚轮控制
		m_scale = 1.0;

		//记录鼠标坐标点，用于控制旋转角度；
		m_MouseDownPT[0] = 0;
		m_MouseDownPT[1] = 0;

		//记录鼠标左键是否按下，按下为true,初始值为false
		m_bMouseDown = false;
		break;
	case 2://功能待定：暂时不做处理
		break;

	}
}

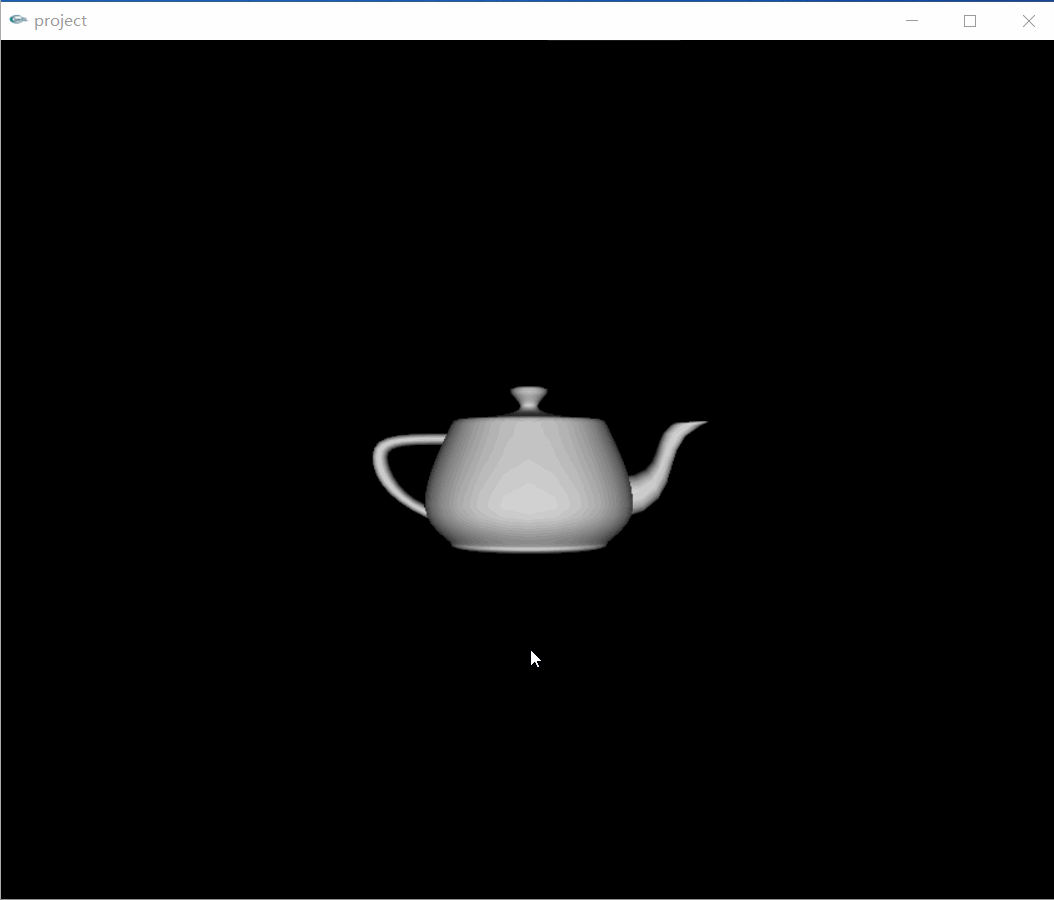

10、大功告成，旋转+平移+缩放+菜单+光照 效果图如图所示

四、 整个工程代码进行下载
