步骤

• 假如要画3个变量随着时间迭代的热力图。

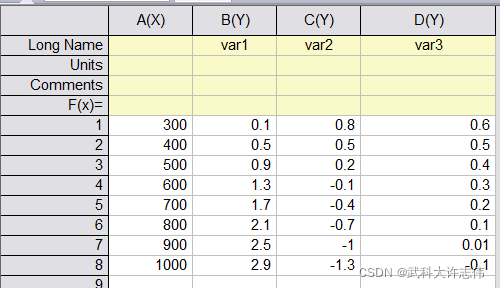

1. 将变量名称填入long-name,将迭代此处写在第一列-即origin中的x列，如下图所示：

2. 选中整张表格，Plot->Heat Map->Heat Map 选择

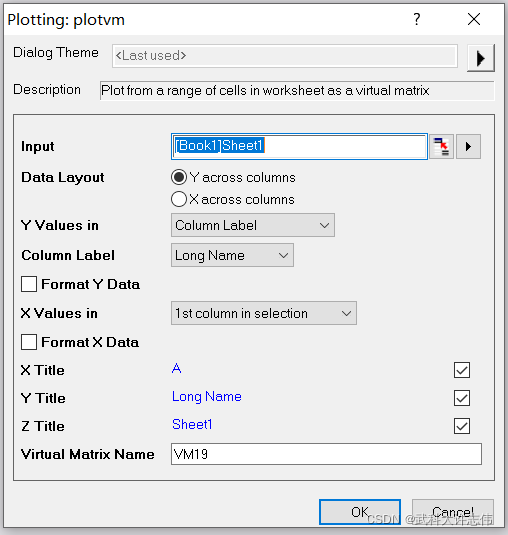

3. 其中画图的条件像我这样写


• 使用列数据，列标签为long name, x在第一列

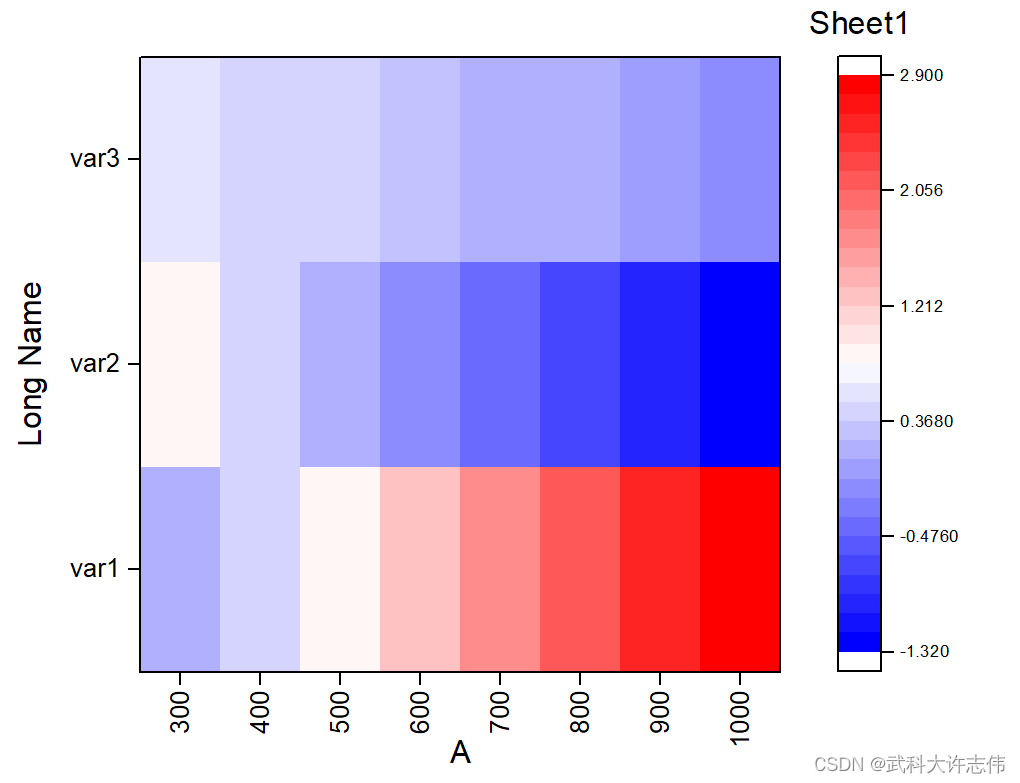

4. 生成图形如下：


改变颜色

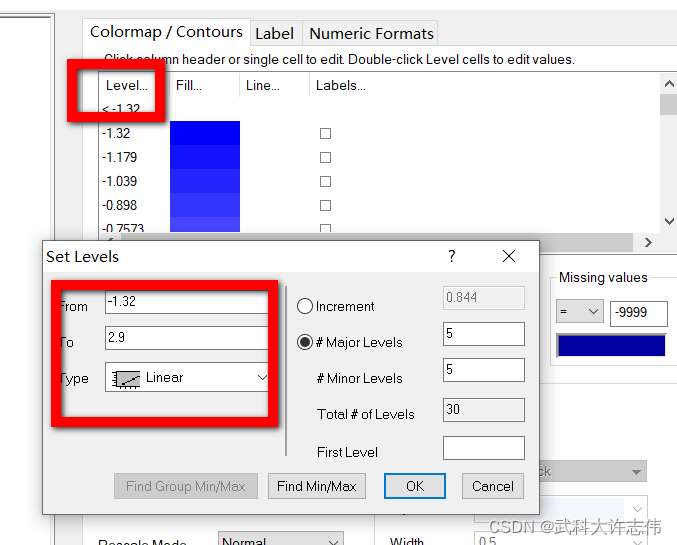

1. 双击图片，level可以改变colormap的颜色映射

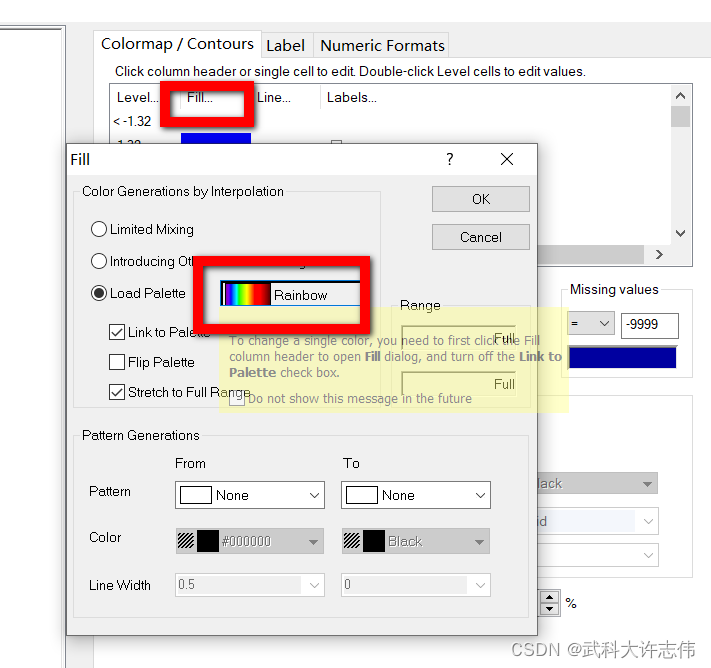

2. 第二列可以改变使用的颜色，fill 原来是蓝黑色，现在我们改成一个喜庆的彩虹色。

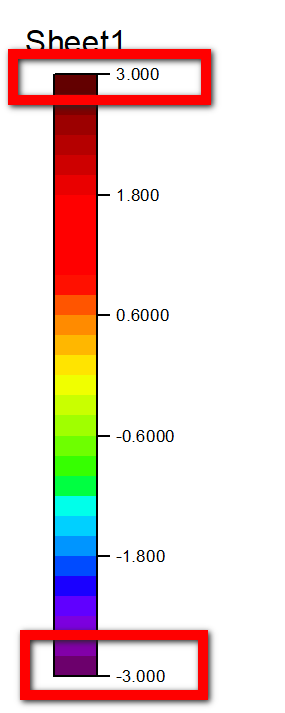

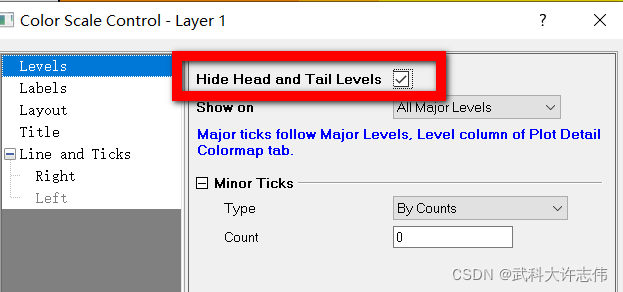

3. 如果不想要color中上下的白色区域，双击color map,level->hide head and tail levels 打钩

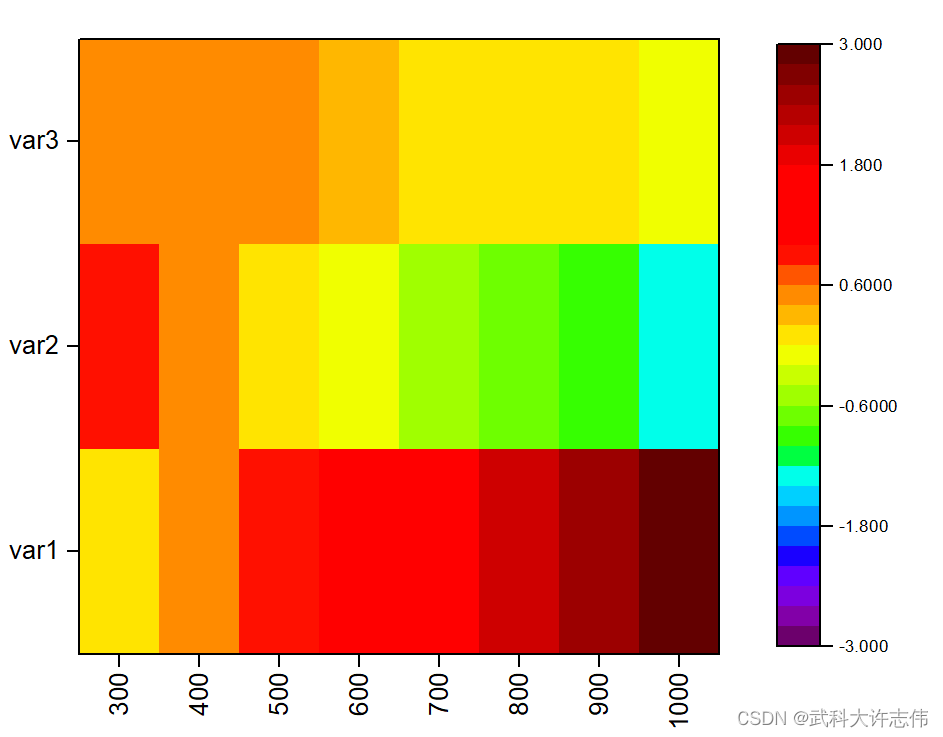

• 上下两侧的空白就去掉了，就非常的nice呀！

• 最后删除一些不想要的东西–OK了
