为什么负载电流增加时电源电压会下降？

 原文来自微信公众号：工程师看海，与我联系：chunhou0820

看海原创视频教程：《运放秘籍》

大家好，我是工程师看海。

在以前的文章中我总是提到当负载电流增加时，电源的输出电压会下降，很多同学在实际项目中也会发现这个现象，有什么危害呢？为什么会有这个现象呢？

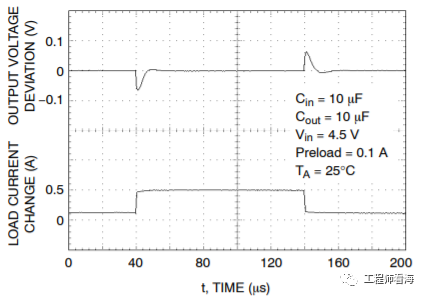

下图就是一个典型的测试波形图，下面是负载电流，上面是输出电压的变化量，可以看到当负载电流从0.1A变化到0.5A时，输出电压会跌落将近0.05V。假如这个电源正常工作时电压应该是3.3V，跌落0.05V就变成了3.25V，再假如负载的电源输入范围是3.28V~3.35V，那么3.25V<3.28V，电源将不满足负载的要求，就很可能引起系统异常甚至死机重启。如果负载电流变化慢一些，或者负载电流小一些，则输出电压的波动也会小一点。

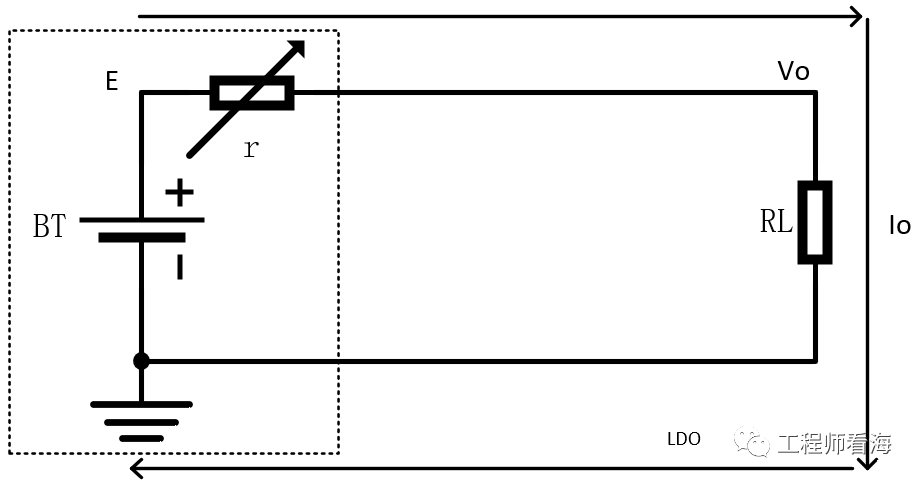

我们使用的电源可以等效成一个理想的电压源和和一个内阻r的串联，如下图所示，

电源的输出电压Vo：

对于理想电压源而言电动势E是不变的，当输出电流Io增加时，内阻r上分担的电压Io*r也会增加，Vo就会减小，随后电源通过内部的调节网络，减小内阻r使得Vo又上升回来。反之，当Io减小时，内阻r上分担的电压Io*r也会减小，Vo就会减增加，随后电源通过内部的调节网络，增加内阻r使得Vo又上升回来。

以上就是电流增加时，输出电压会降低的一个原因。
