NEP 噪声等效功率

At a given modulation frequency, wavelength, and for a given effective noise bandwidth, the radiant power that produces a signal-to-noise ratio of 1 at the output of a given detector.

在给定的调制频率、波长和给定的有效噪声带宽下，在给定检测器的输出端产生信噪比 1 的辐射功率。

---

光电探测器的噪声等效功率，NEP

qqin0110 于 2021-11-21 12:12:34 发布

计算光电探测器的噪声等效功率（Noise Equivalent Power, NEP）

光电探测器的噪声等效功率是指：输出信噪比为 1 时的最小输入光功率。

NEP 可以由散粒噪声（shot noise）和响应度（responsivity）计算。

假设一光电探测器的暗电流 <20nA, 响应度 @830nm=0.5A/W

首先计算散粒噪声：

$Shotnoise=\sqrt{2q{I}_d}=\sqrt{2(1.6\times 10^{-19}{A}_s)(20\times 10^{-9})A}=0.08pA\sqrt{s}=0.08pA/\sqrt{H_z}$

其中 q 是一个电子的电荷。

然后计算 NEP:

$NEP=I_{shot}/R_{830nm}=\frac{0.08pA}{\sqrt{H_z}}\ast \frac{W}{0.5A}=0.16pW/\sqrt{H_z}$

参考文献：EOT 光电探测器说明文档

---

灵敏度，最小可探测量，NEP

大大 U 于 2021-03-25 17:32:51 发布

• 灵敏度参考的资料：（英文）Noise_Equivalent_Power_White_Paper.pdf
  https://download.csdn.net/download/fzf1996/16102357

不同系统的灵敏度单位不一样，因为输入输出量不一样。

灵敏度的定义，电场传感系统为例，灵敏度通常定义为系统能够探测到的最小电场。理论分析时将其定义为传感系统 信噪比为 1 时，系统所能探测到的电场强度。也就是说，最小可探测量是对灵敏度的描述。

这是电场传感系统，输入是场强，输出是电信号，电压，电流，功率。那定义，可以理解为，输出信号的信噪比为 1 时，输入信号的量，即灵敏度。灵敏度高，可探测的量越小。

如果电场传感系统把换成光电探测器呢，灵敏度定义是一样的，输出信噪比为 1 时，输入信号的功率。输入是光功率，输出是电流或者电压。

NEP 的定义：是灵敏度的量化。我的理解，最小可探测量和 NEP 都是对灵敏度的描述，从单位看可理解为时域和频域。就像描述长度，0.0254mm=1mil

其实想想，一个探测系统，输入量总是变化的，探测的东西不同，单位就不同，输出的量，都是要 CPU 处理，都是要转换成电信号，单位是 V 或 A。

输入单位总是在变，怎么能统一描述一个探测系统的灵敏度呢？

这就是 NEP, 单位，W/√Hz，转换到频域来。频率的单位是统一的，能量功率的单位也是统一的。

但是如果想要用 NEP 求灵敏度或者说最小可探测的量，那得知道探测器的带宽

例如：

When detecting a signal in a $\Delta f=10\text{kHz}$ bandwidth with a detector of NEP = $1\text{pW}/\sqrt{\text{Hz}}$, the optical power required for a SNR of 1 is $\text{Optical Power}=\text{NEP}\times (\Delta f{)}^{1/2}=100\text{pW}$.

当在带宽为 $\Delta f=10\text{kHz}$ 的条件下检测信号时，使用的探测器的噪声等效功率（NEP）为 $1\text{pW}/\sqrt{\text{Hz}}$，为了获得信噪比（SNR）为 1 所需的光功率可以通过以下公式计算：

$\text{光功率}=\text{NEP}\times (\Delta f{)}^{1/2}$

代入数值计算：

$\text{光功率}=1\text{pW}/\sqrt{\text{Hz}}\times (10\text{kHz}{)}^{1/2}=100\text{pW}$

最小可探测量和 NEP 都是描述灵敏度的。

同时，灵敏度和响应度很容易让人迷惑。

平时所说的耳机的灵敏度实际上是耳机的灵敏度级，它是施加于耳机上 1mW 的电功率时，耳机所产生的耦合于仿真耳 (假人头) 中的声压级，1mW 的功率是以频率 1000Hz 时耳机的标准阻抗为依据计算的。灵敏度的单位是 dB/mW，另一个不常用的是 dB/Vrms，即 1Vrms 电压施于耳机时所产生的声压级。这里应该称为响应度。1mw 产生多大的声压。又如光电二极管的响应度，0.90 A / W，一瓦的・光功率产生 0.9A 的电流。

我的看法，看单位，A/W 或者 V/W，这个单位应该是响应度的。灵敏度的单位，没有准确的描述，所以才用最小可探测量，或者 NEP 来表示，其实最小可探测量的单位也是输入信号的单位，不能准确代表灵敏度。所以应该用 NEP 来表示灵敏度。

知道 nep，能不能计算最小可探测光功率呢？？？

当然可以，首先要知道，最小可探测量是和波长息息相关的，因为波长和响应度相关，响应度越高，NEP 越小，也就是可探测量越小，灵敏度越高。

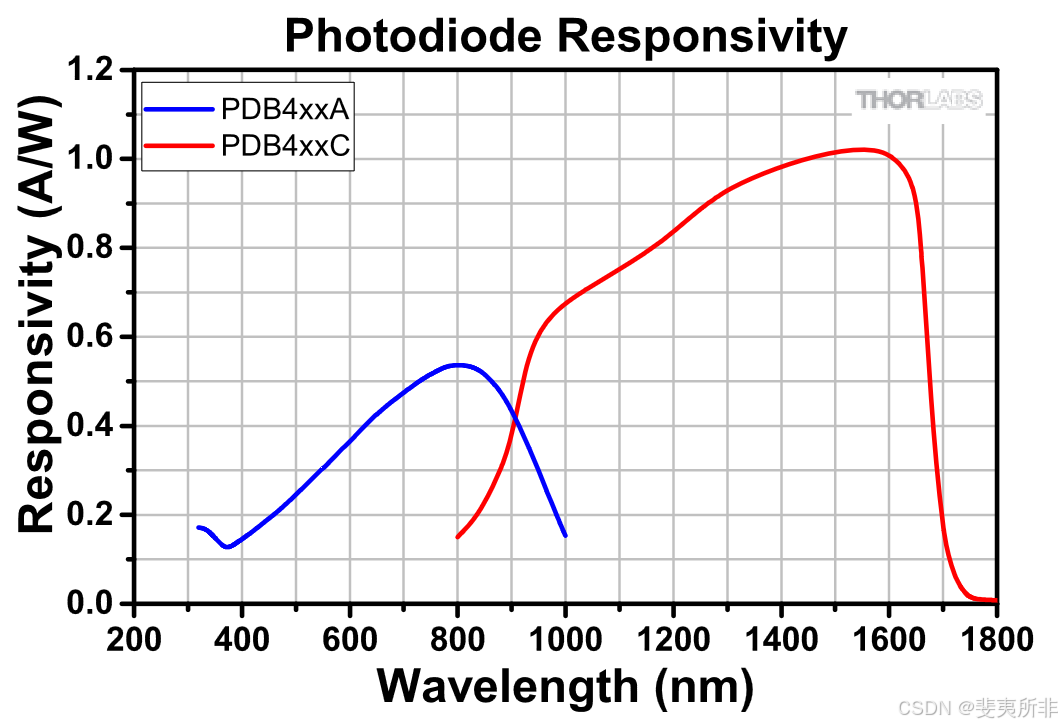

响应度和波长的关系

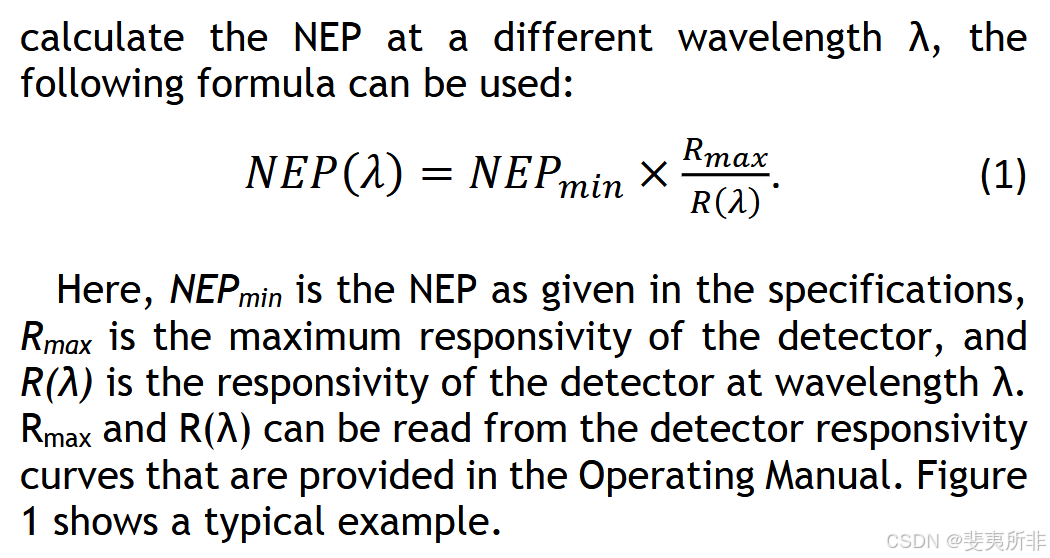

不同波长 NEP 的计算方法如下

比较不同探测器的 NEP，不同波长的同一个探测器，NEP 不一样。

不同的探测器，要特别注意带宽，这个带宽指信号的带宽，不是探测器的带宽。

最小可探测量的计算

知道 NEP，也可以计算最小可探测量，公式如下

$P_{min}=NEP(\lambda )\times \sqrt{BW}$

在输出加滤波器，降低带宽，虽然可以降低噪声，同时也降低了，最小可探测功率。

如果没有任何滤波器，可以把探测器的带宽看做测量信号的带宽。

另外，实际测量的带宽只能小于或等于计算时所使用的的带宽范围.

一个国内的探测器参数

这是一个带放大的探测器，响应度，带宽，饱和光功率，NEP 都有了，最小可探测功率由 NEP 算出。

---

关于噪声等效功率及其在光子噪声计算中的应用讨论

EnliTech 2023-12-13

噪声等效功率简介

噪声等效功率（NEP）是一个用于表征探测器灵敏度的重要指标，可用于量化光学、电路、热力学等领域中噪声源的影响。它表示在探测器输出端产生单位信噪比（SNR）的等效输入噪声功率。

然而，由于在不同领域的广泛应用，多年来文献中出现了多种对 NEP 含义不同的解释。本文旨在通过追踪噪声信号在探测器不同内部阶段的产生和传播，来提供关于 NEP 物理含义和数学推导的统一观点。

NEP 的正式定义

从根本上说，噪声源于探测器所测量量的随机波动。因此，需要基于统计信号处理的随机过程框架来表征这种随机过程。

对于具有遍历功率变化的平稳过程，功率谱密度（$S_{xx}(f)$）表示均方波动与频率的关系。将 $x$ 值与系统中实际耗散功率联系起来的函数是系统对所测量属性的灵敏度（或功率响应）：

NEP 的定义为：

其中，功率响应指探测器灵敏度，即每单位输入过程波动的功率耗散单位。这个一般性定义导致两种不同的物理解释：

• 电学 NEP：在探测器输出端测量的实际噪声功率
• 光学 NEP：在探测器输入端的等效噪声功率

光子噪声 NEP 分析

本文特别关注光学探测器中光子噪声 NEP 的量子力学处理。光子探测的建模需要考虑波粒二象性 – 光子数统计和电磁模式分析。考虑的关键因素包括：

• 探测器面积、光子波长分布
• 光波的空间和时间相干性
• 偏振相关的损耗和效率
• 光学传输/吸收效率

通过追踪多重分光和衰减阶段的光子数波动，本文推导出了用可测量物理参数表示的光子 NEP 通用公式。在探测器尺寸、衍射极限、相干光束因子等假设条件下，可以得到现有文献中引用的简化表达式。

等效噪声度量

对于通信接收系统和光学/射电天文仪器，关键系统灵敏度通过等效输入噪声度量来表征：

• 噪声等效通量密度（NEFD，noise equivalent flux density）
• 噪声等效温度（NET，noise equivalent temperature）

这些指标可以通过探测器带宽和收集面积，适当转换通量、功率和温度单位，与 NEP 指标建立数学关系。

总结

综上所述，本文通过系统地追踪信号和噪声在探测器不同阶段的传播路径，发展出了关于 NEP 各种解释的统一观点。在此过程中，建立了多个特定领域 NEP 变体之间的数学关系，同时阐明了潜在的假设条件。这澄清了灵敏度的定义，为比较光学、电学和热学系统的基准提供了基础。
