以STM32L051为例,代码使用STM32CubeMX生成。

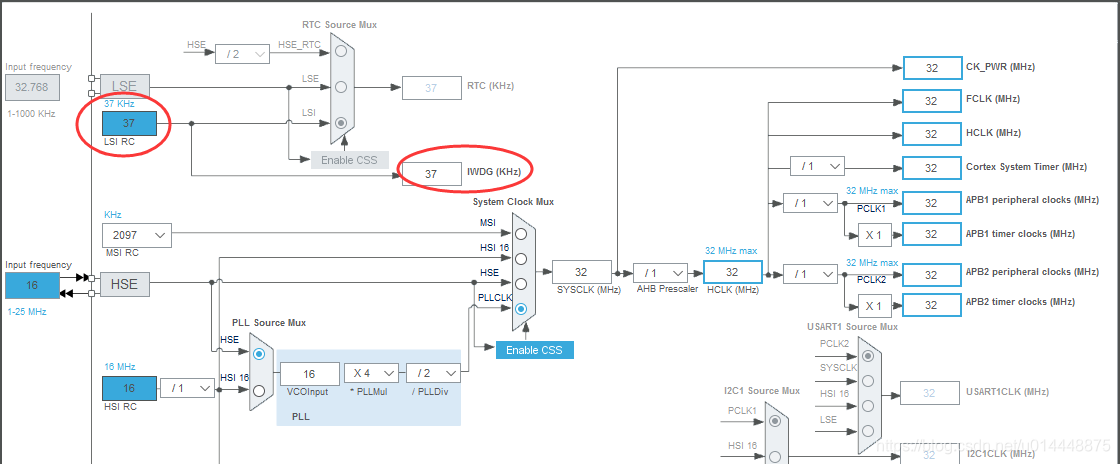

从时钟配置界面可以看到,IWDG使用内部时钟。

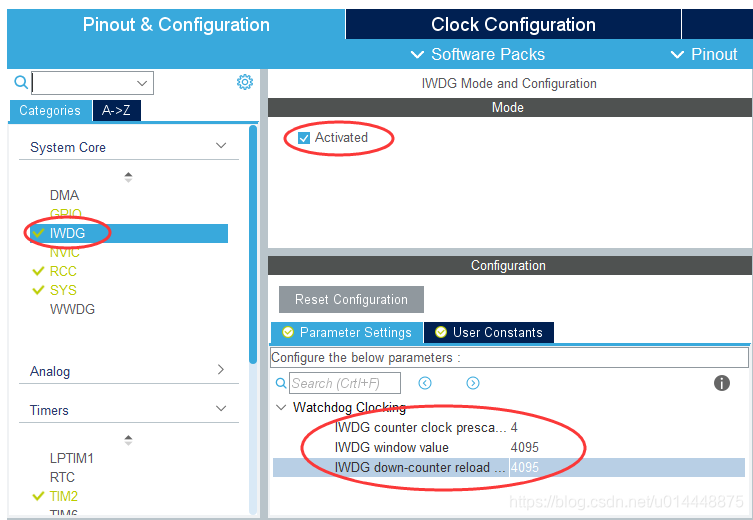

外设配置如下图:
计算公式如下:
Tout=((4×2^PR) ×RLR)/LSI时钟频率
1.LSI时钟频率:即内部低速时钟,图片1中的37K(IWDG所用计时时钟是不稳定的(35-60KHZ),通常取40KHZ计算),为了计算方便,我们直接代入40K。
2.RLR:即Reload register (IWDG_RLR),重载寄存器的值,也就是上面的4095。

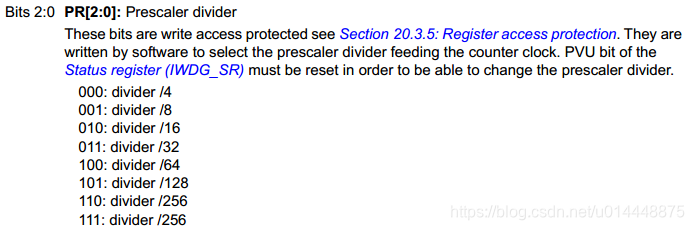

3.PR:即Prescaler register (IWDG_PR),预分频因子。4分频,那么此处PR也就是0。实际上(4×2^PR) 部分,就是分频系数,此处直接代入4即可。
代入公式,Tout = 4*4096/40000 = 0.4096S。
打开STM32CubeMX生成的工程,可以看到如下代码:
void MX_IWDG_Init(void)
{
hiwdg.Instance = IWDG;
hiwdg.Init.Prescaler = IWDG_PRESCALER_4;
hiwdg.Init.Window = 4095;
hiwdg.Init.Reload = 4095;
if (HAL_IWDG_Init(&hiwdg) != HAL_OK)
{
Error_Handler();
}
}
修改为
IWDG_PRESCALER_256;
hiwdg.Init.Reload = 2500;
看门狗时间则变为:
Tout = 256*2500/40000 = 16S。
hiwdg.Init.Window = 4095;作用暂时不清楚,留待以后更新。
