XILINX 的7系列与UltraScale+系列FPGA的Device DNA获取方法与区别及代码仿真与上板案例

前言

在FPGA的开发过程中有时候会遇到一种需求：一个bit烧写文件只在本公司生成的硬件板子上生效，在其余的硬件上不生效。

在这种需求下，通常大家就需要绑定FPGA的DNA进行加密处理了（因为每一个FPGA的DNA都是只读不可更改的，具有唯一性，相当于人的身份证号码）。

今天我们就来谈谈FPGA怎么获取DNA号，并且讲讲XILINX的7系列与UltraScale系列的FPGA的DNA有什么区别。

在文末有例程获取方法哟

FPGA-DNA的获取方法

DNA的获取一般有2种方法，具体如下：

JTAG查询法

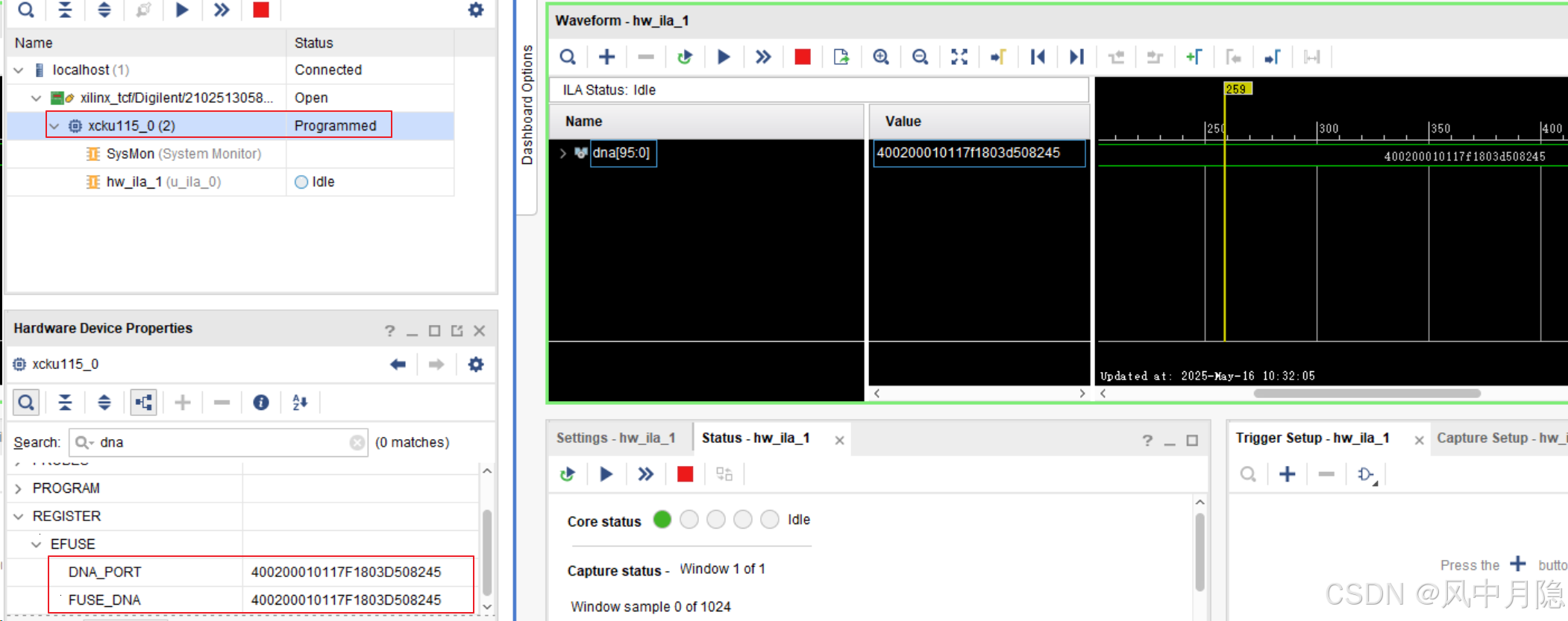

用JTAG连上FPGA后，如下图点击位置，输入DNA即可查看

原语+代码获取

原语获取

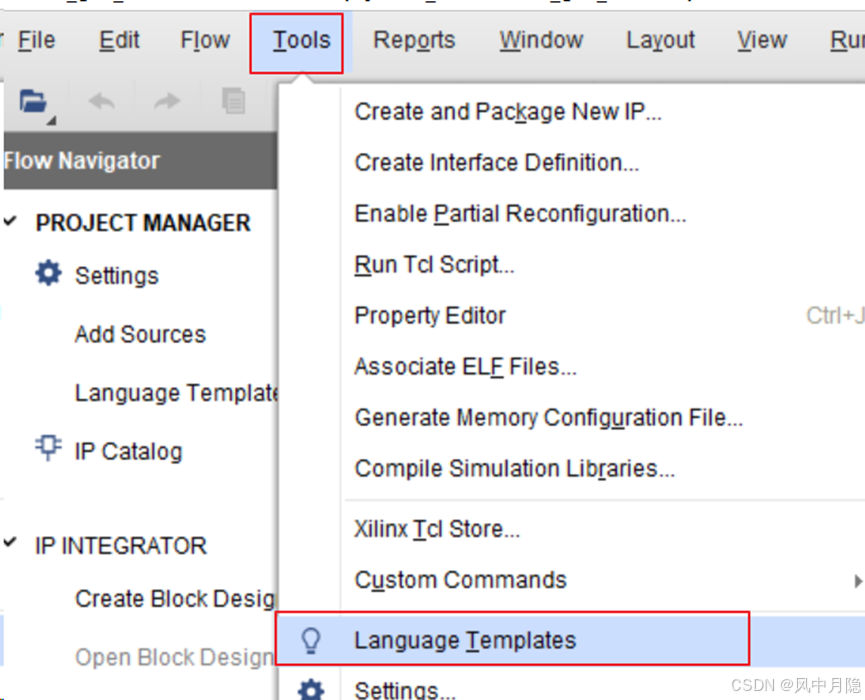

在vivado的原语获取界面输入dna，找到对应使用FPGA型号系列的DNA原语

DNA代码获取时序

然后通过编写代码调用读取DNA原语获取FPGA的DNA值

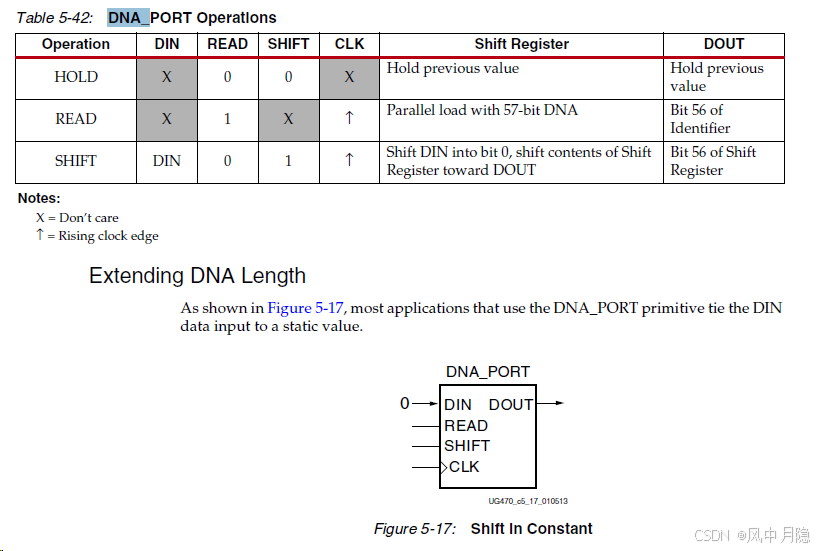

代码编写的主要时序以UG470（7系列FPGA配置手册）为例：其实一个时钟的shift出一个bit的dout值。

7系列与UltraScale/UltraScale+系列DNA的区别

其实7系列与UltraScale系列的DNA主要有2个区别：

1. DNA的位数：7系列是57bit，UltraScale系列是96bit；
2. DNA原语DOUT引脚输出的顺序：7系列是大端先出，UltraScale系列是小端先出；

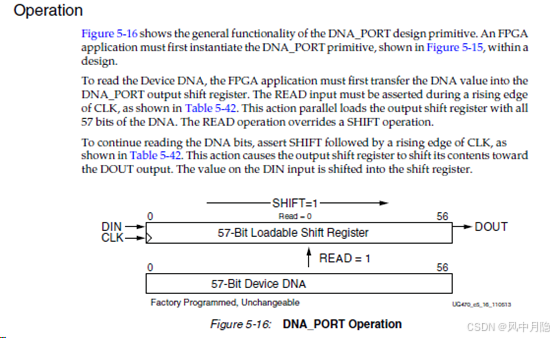

7系列DNA输出顺序与位数

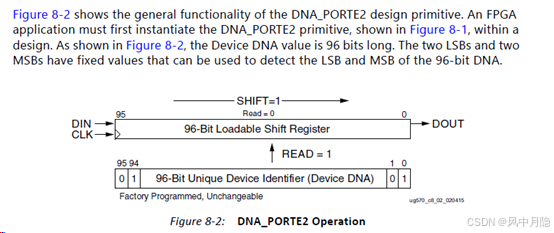

UltraScale系列DNA输出顺序与位数

代码案例

本人编写的DNA获取代码兼容XILINX 7系列与UltraScale系列，以及兼容国产复旦微的FPGA。

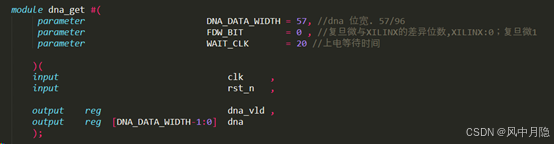

代码端口展示

参数说明：

DNA_DATA_WIDTH：57切换到7系列FPGA，96切换到UltraScale/UltraScale+系列

FDW_BIT:使用XILINX的FPGA时设置为0，使用复旦微的FPGA时设置为1；

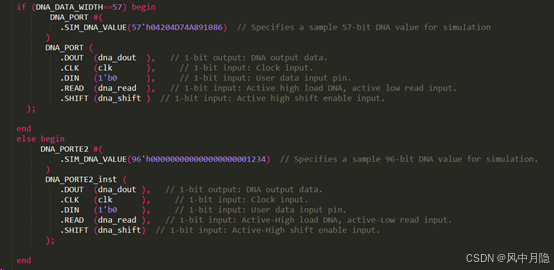

两个系列原语调用展示

仿真验证结果展示

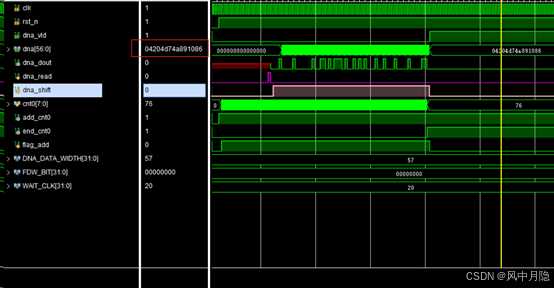

7系列DNA仿真时序结果

7系列FPGA-DNA的仿真结果与设置的仿真值一样；

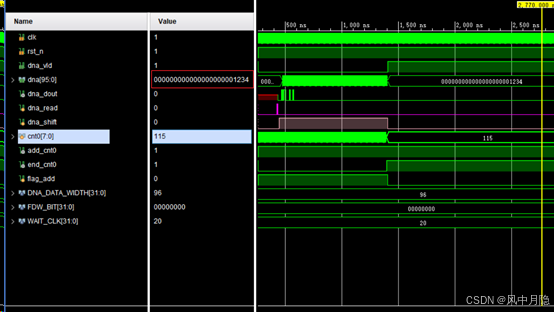

UltraScale系列DNA仿真时序结果

UltraScale系列FPGA-DNA的仿真结果与设置的仿真值一样；

上板结果

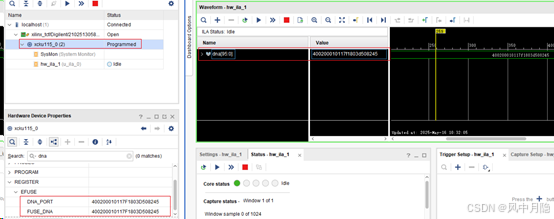

可以看到KU115系列的FPGA从ILA获取的DNA与通过JTAG在VIVADO上查看的DNA一样。

获取资料

若需获取文中例程：

关注公众号后回复：DNA

如果本文对你有所帮助，欢迎点赞、转发、收藏、评论让更多人看到，赞赏支持就更好了。

如果对文章内容有疑问，请务必清楚描述问题，留言评论或私信告知我，我看到会回复。

欢迎FPGA同行者关注微信公众号FPGA加速者，获取更多精彩
