XIlinx FPGA 的vivado中cordic ip的（定点数小数）输入与输出参数值讲解

前言

虽然很多FPGA工程师都知道Xilinx FPGA种的vivado cordic IP可以计算三角函数，但在实际使用时会遇到各种各样的问题，比如：

• 输入参数代表什么意思？
• 输出参数怎么分类？
• 哪些数据是sin值，哪些是cos值？

本文以cordic ip求解sin与cos值为例，破解这些疑问，讲解cordic IP的使用。

IP设置

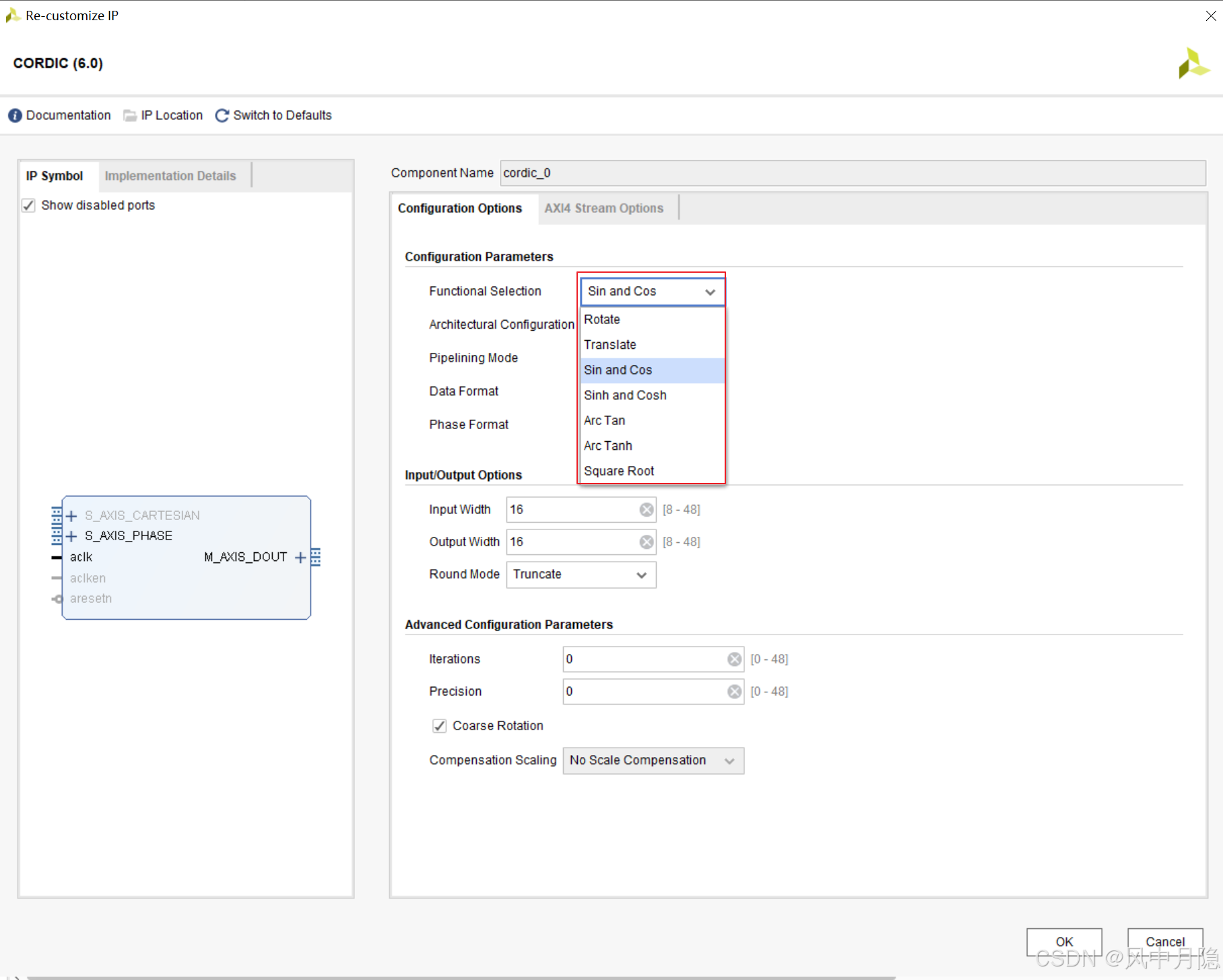

cordic IP有哪些求解内容

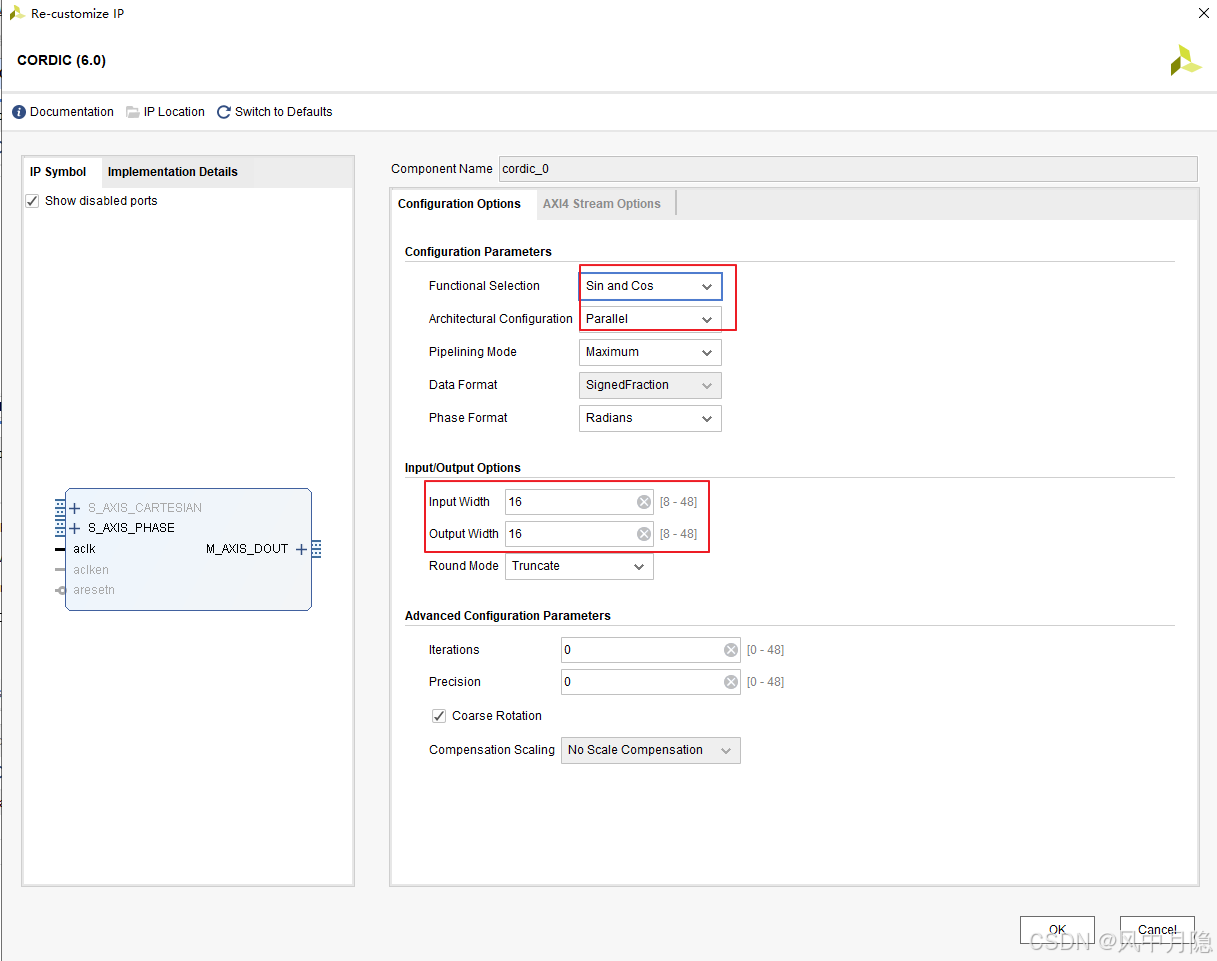

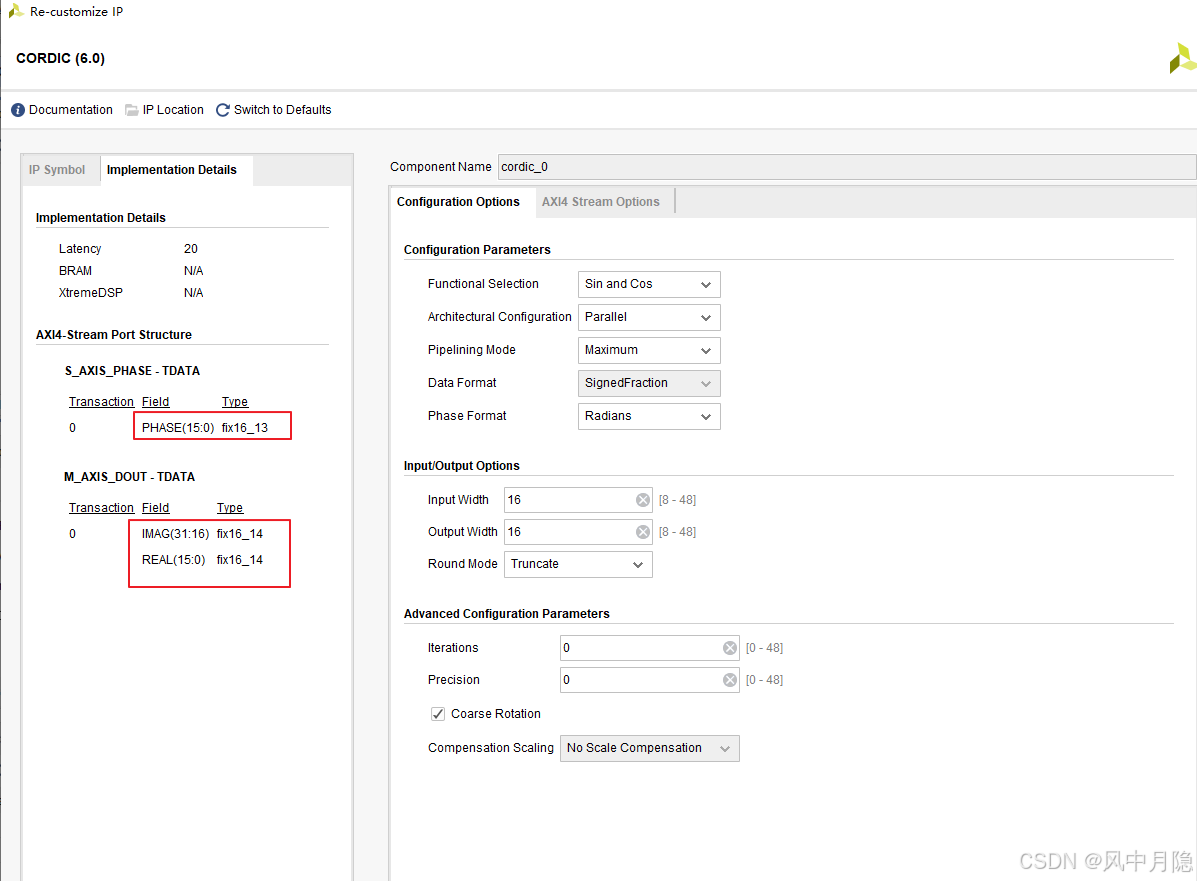

求解sin_cos时IP 设置

• 选择功能：sin and cos；
• 输入与输出位宽：16；

点击详情页可以看到输入与输出的数据分段，比如上图：

PHASE（15：0） fix16_13 表示：输入相位位宽16bit，即PHASE-TDATA（15：0），fix(定点数)16位_13位小数

IMAG （31:16） fix16_14表示：输出的虚数有16bit，即DOUT-TDATA(31:16)，fix(定点数)16位_14位小数

REAL （15:0） fix16_14表示：输出的实数有16bit，即DOUT-TDATA(15:0)，fix(定点数)16位_14位小数

输入输出数据讲解

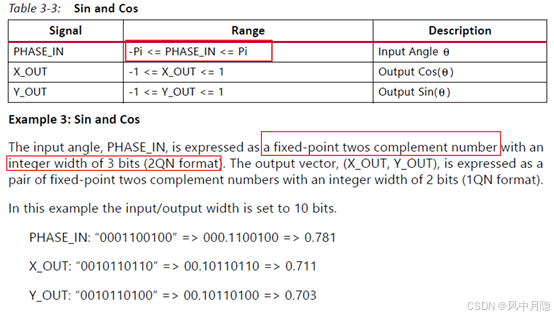

以cordic IP的端口为依据举例说明(注意：下面例子是10bit参数，本IP是16bit，但其中整数部分的位数和换算规则一样)：

​

上图的意思是值都是采用定点数二进制补码表示的，其中：

1. 相位的值，有3位整数（其中最高位为符号位），其余为小数；

2. Cos/sin值，有2位整数（其中最高位为符号位），其余为小数；

举例的说明为：

相位幅度：000.1100100,换算成十进制表示为0.781

相位幅度换算成cos值X_OUT为：00.10110110，换算成十进制表示为0.711

相位幅度换算成sin值Y_OUT为：00.10110100，换算成十进制表示为0.703

参数验证

输入输出参值验证（进制转换）

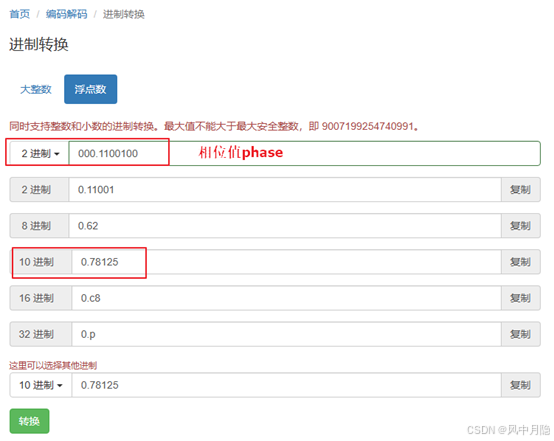

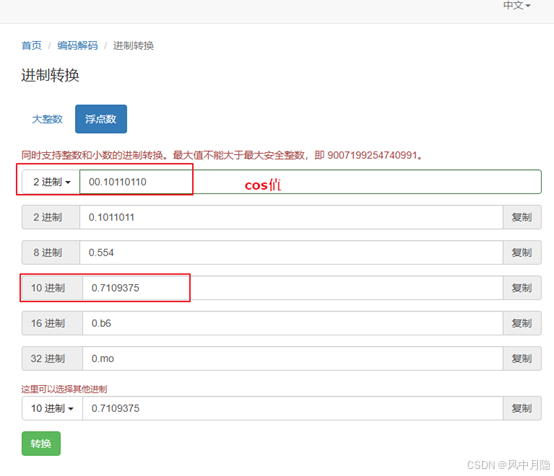

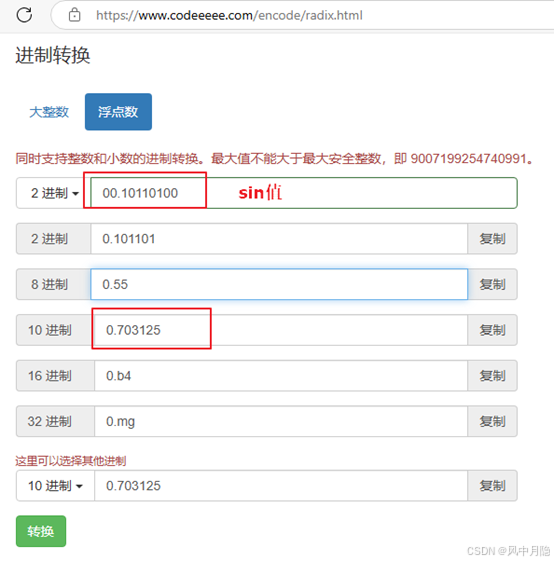

可以通过网上的计算器或者手算进行验证，本人这边先通过进制转换器 - Codeeeee 在线小工具进行的验证，如下所示：

​

相位换算验证（三角函数转换）

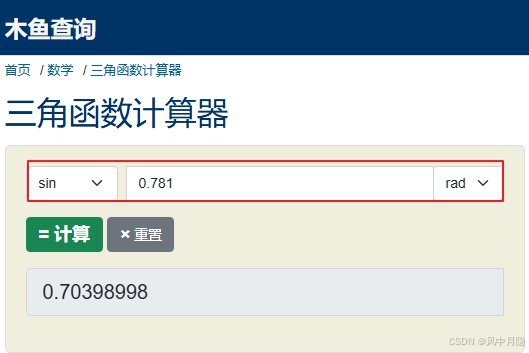

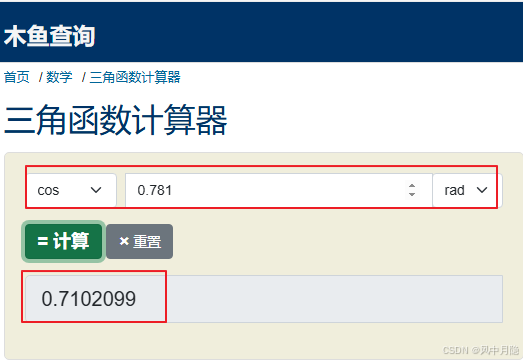

可通过三角函数计算器 |Sin, Cos, Tan,Cot在线计算验算三角函数的计算值是否正确：

Cos(0.781)=0.711

Sin(0.781)= 0.703

由上面计算可知计算可能有一点点的精度误差，但整体无误。

上板验证

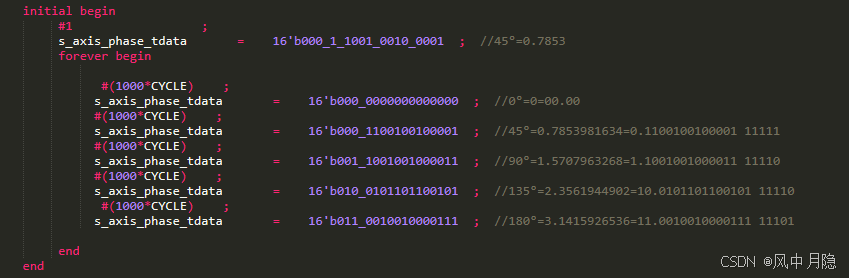

设置仿真条件

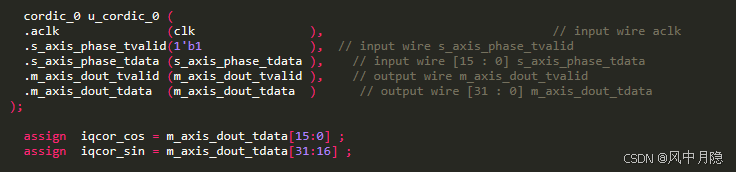

设置代码输入与输出分段

备注：通常在XIlinx的FPGA中的real值对应的是cos值

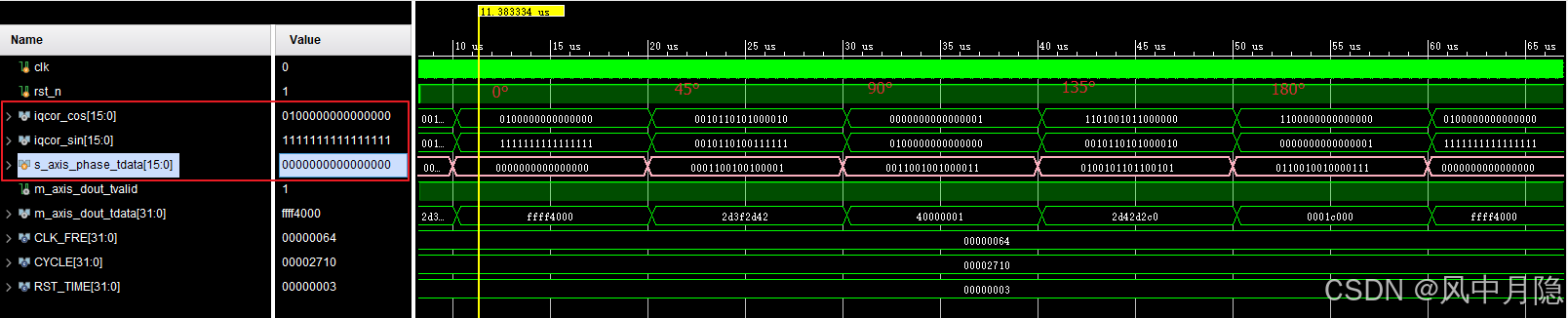

仿真结果

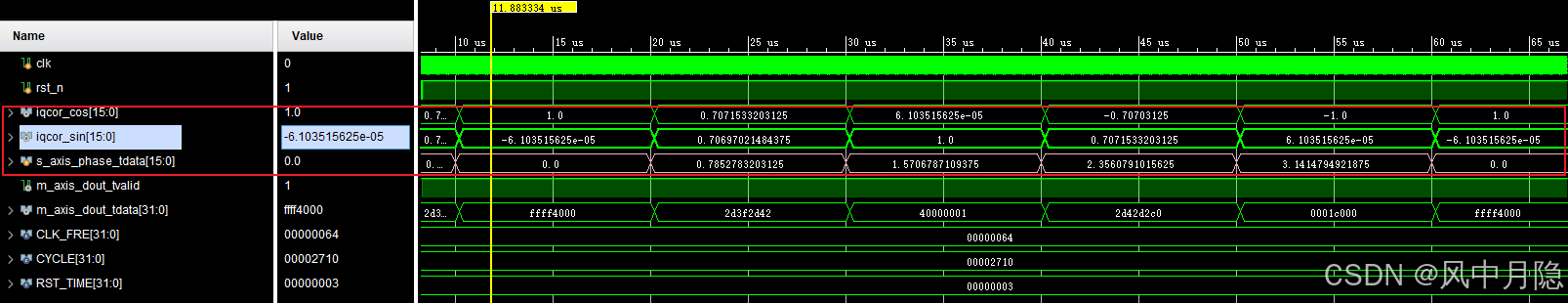

转成实数观看结果

从仿真结果看，输入输出值与预期一样，说明输入与输出的理解无误。
