运放的虚断和虚短概念总结

1.虚断

1.1 虚断的概念

运放的虚断是指在运放电路中，由于某些原因导致电路中出现了看似开路的现象，但实际上并非真正的开路。在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
运放虚断就是正负端到运放内部电路相当于电阻无穷大，所以计算时可以直接把运放拿掉，然后算上下两部分电路。
实际上，运放的阻抗不可能做到无穷大，但可以做到几十MOhm，这可以使电流流入运放内部非常困难，最大电流几乎只有几十uA，微弱的电流被忽略相当于电流的断路。

1.2 虚断的使用场景

运放的虚断使用目的往往是通过电流的流向去分析运放输出端的电压值，考虑到电流流经运放的输入端是断路，根据高低电位判断电流的流向，从而判断出节点的电压值。

2.虚短

运放的虚短是指运放的输出信号在截止频率以下的频率范围内出现幅度下降的现象。这是由于运放内部的反馈网络造成的，当输入信号的频率低于截止频率时，反馈网络将无法完全抵消输入信号，导致输出信号的幅度下降。
值得注意的是运放在放大区的时间是很短的，我们在使用过程中可以忽略这一过程，放大区可以理解为开环的线性区。
虚短的最重要的使用场景是在（深度）负反馈时判断运放的输入端电压参数。
虚短的原理是有反馈才成立的，虚短的最终结果就是运放的同向输入端和反向输入端输入电压是相同的，这里可能不太好理解，但反过来推理就容易理解了；若是同向输入端和反向输入端不相等，即Vp ≠ Vn,那么：

1. Vp > Vn, 那么Vout反向增大，Vp减小；
2. Vp < Vn, 那么Vout正向增加，Vp增大；
   最终的结果就是，Vp=Vn.
   如果没有反馈，以上的结果是不成立的。


3虚短虚断电路分析

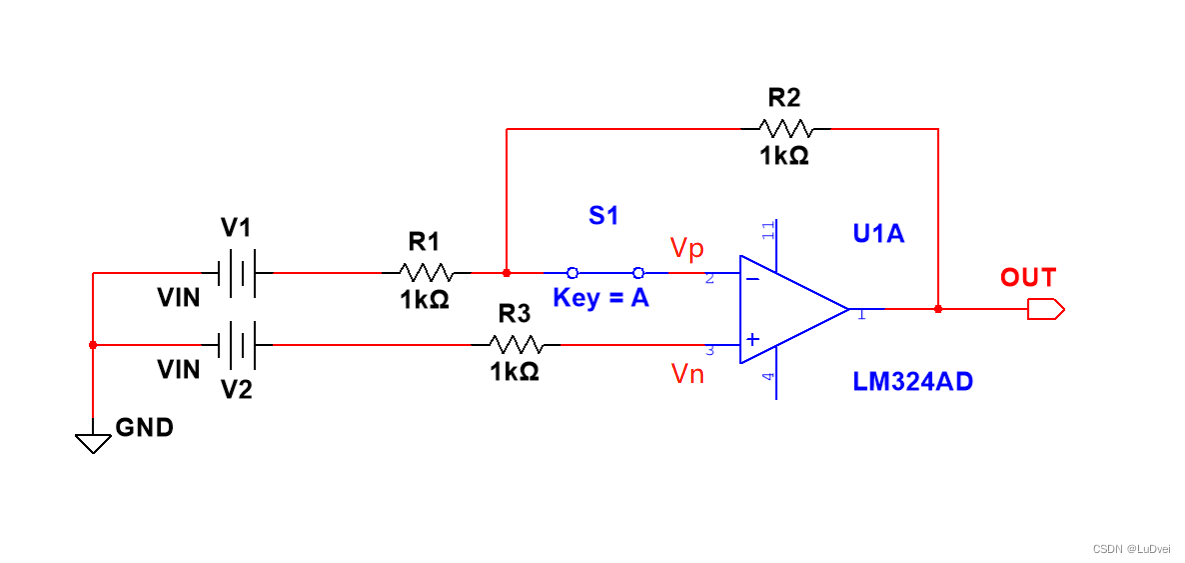

如图所示：

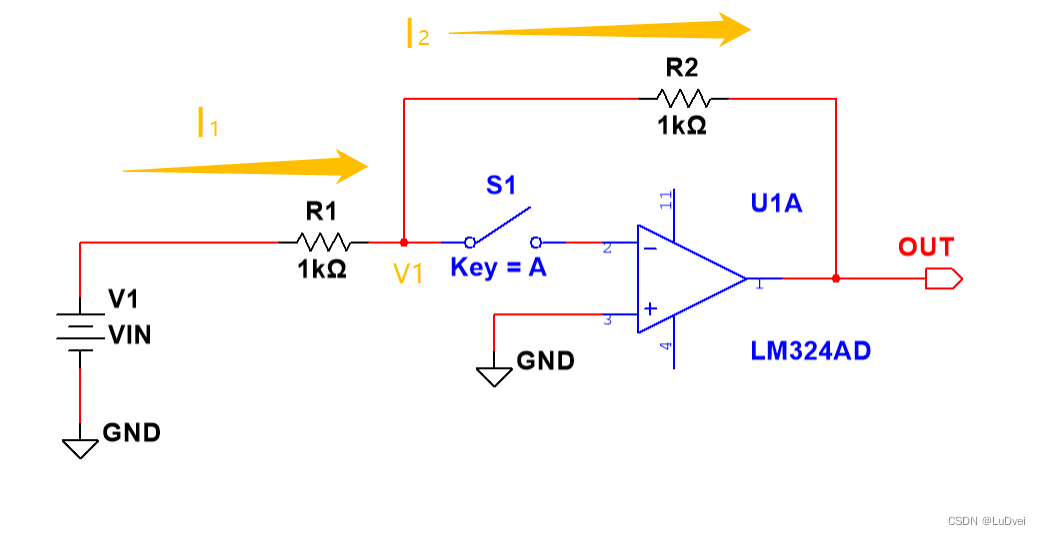

S1若是开路，则分析此电路需要分析运放内部的原理，有了虚断的概念，电流就只可能有一种流向，通过电流的分析，有：
I1=I2;
V1=0V;
I1=VIN / R1;
Vout= - I2 * R2;
注意电流的方向，从0V流过来的，Vout必然是低电位；
R1、R2已知，则Vout= - VIN;
