本文概述了HBM（高带宽内存）的发展历程，从JEDEC规范到HBM各代技术的进步，强调了其在AI服务器GPU、高性能计算等领域的应用。随着AI需求的增长，HBM市场预计将在2022年至2026年间实现77%的年复合增长率。然而，热挑战、成本和制造问题仍是HBM发展面临的挑战。
主页： 元存储博客
全文 5000 字, 原创保护， 请勿转载。
前言

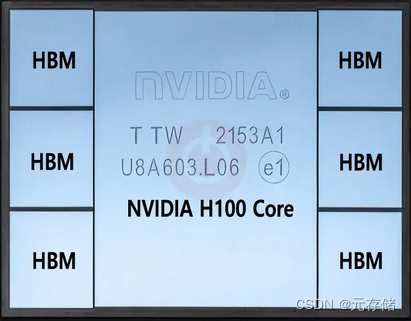

NVIDIA H2 上的 HBM100e。

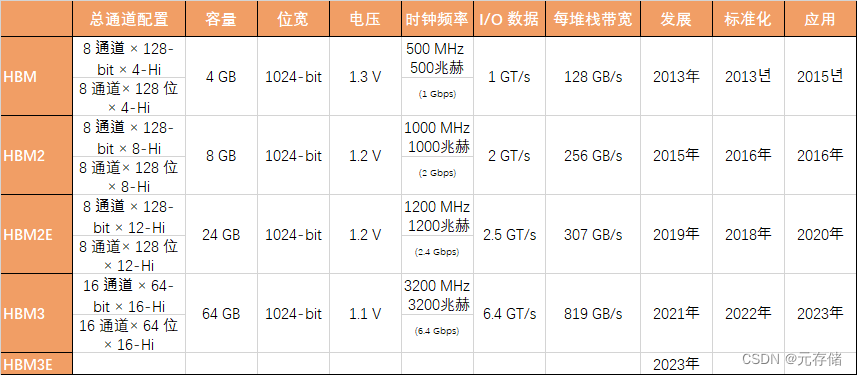

1. JEDEC 规范
2. HBM 发展历程
2.1 产品篇

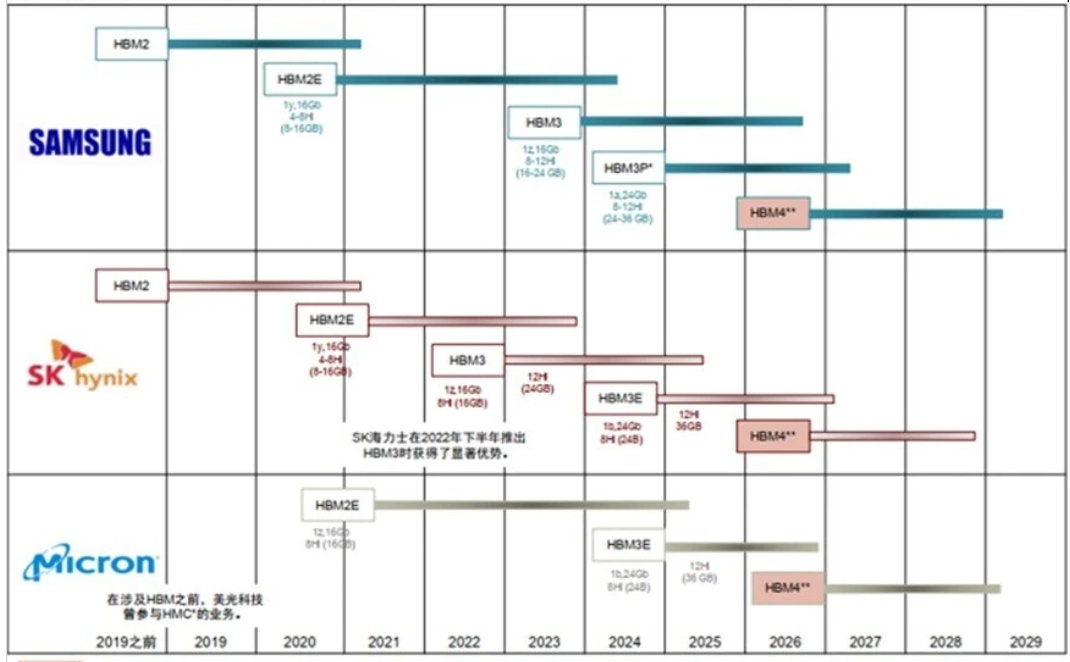

HBM roadmap
来源：CICC, Dolphin research
HBM技术曾被视为一种噱头，因为它与GDDR相比没有明显的优势。当第一代HBM问世时，与12个384位的GDDR相比，四个4096位的HBM在带宽和容量方面的差异并不大，但价格昂贵。此外，市场没有太多需要大量图形内存的游戏，并且HBM主要用于大学或公司的人工智能实验室，因此需求比普通的GDDR少。因此，三星电子在2019年认为无法销售HBM，并暂时退出了该业务。
然而，随着性能的提升，GDDR和HBM之间的技术差距也越来越大。尤其是在GDDR方面，由于故障限制导致改进速度缓慢，而HBM的技术发展相对较快，因为通过良好堆叠内存芯片，容量和带宽可以翻倍。此外，超大规模人工智能领域的需求激增，对内存要求高，为了充分利用这些需求，几乎必须采用HBM。这是因为容量很重要，但对于在短时间内处理大量模型数据也很重要。
由于基本结构的差异，HBM在带宽方面远优于GDDR。2020年2月，三星开始量产Flashbolt HBM2E，支持最高8-Hi、3.2 GT/s的速度，每个堆叠总共16GB，带宽为410GB/s。SK海力士也开发了HBM2E，支持最高8-Hi、3.6 GT/s的速度，总容量为16GB，从2020年7月开始量产。2020年11月16日，NVIDIA宣布推出升级版的A100 80GB计算卡，HBM2E的速度为3.2 Gbps，总带宽为2 TB/s。
2021年，SK海力士宣布开发HBM3，并于2022年1月27日发布JEDEC的HBM3标准规范。每个堆叠的最大速度为819GB/s，在双堆栈配置中约为1.6TB/s，而384位配置的GDDR6X SGRAM 21 Gbps规格仅超过1TB/s，因此，如果HBM3驱动的产品没有延迟交付，它们将暂时具有带宽优势。
尽管三星电子在2019年暂时退出了开发，但在2022年成功开发了第四代HBM，命名为HBM3 "Icebolt"。然而，由于比SK海力士晚一年开始开发，因此很难将其交付给NVIDIA。预计三星将在2023年底至2024年1月之间开始量产HBM3。
截至2023年，HBM在存储半导体市场的容量份额还不到1%，但销售额已达到存储市场的10%，使其成为高附加值存储器之一。随着对人工智能芯片的需求迅速增加，对于与之相匹配的处理速度的需求也在增加，HBM市场正在蓬勃发展。
2023年8月，SK海力士成功研发了HBM3E。
2023年5月，据报道，三星的下一代HBM将被命名为HBM3P "Snowbolt"。同年9月，宣布公司已同意向NVIDIA供应HBM3。然而，据了解，收到HBM3样品的NVIDIA担心产量问题，因此在没有达成最终合同的情况下签署了有条件的临时合同。特别是，由于NVIDIA已决定将其下一代HBM内存命名为"HBM3E"，据报道，三星电子已要求更改名称为"HBM3P"。
2023年10月，三星电子宣布成功开发了HBM3E，也被称为"Shinebolt"。
2023年11月，NVIDIA宣布配备HBM3E的H200和B100将于2024年第二季度上市。AMD和英特尔也分别发布了配备HBM350的MI3和Gaudí 3。
SK海力士可能率先在2025年推出HBM4。https://www.eetimes.com/sk-hynix-speeds-hbm-roadmap-as-ai-demand-soars/
2.2 制程篇
关于制程了，我们经常听到台积电 28nm(当今比较主流的), 14nm(目前中高端的芯片用到)， 7nm, 甚至 4nm，这些是形容半导体的制程。制程越小，单个半导体晶体管就变小，这样带来的好处非常显著， 面积减小， 功耗降低， 速度提升。
在 DDR 领域， 有专门的制程称呼。排序为1y、1z、1α、1β和1γ，从左往右， 右边制程更先进。其中 1β 是已量产产品中最先进的。用来做 HBM 的 DDR, 三星用的是 1α， SK Hynix 和 Micron 是采用 1β， 这一点上三星要落后一些 [来源]。
3. HBM 应用场景
高端AI服务器和GPU搭载HBM芯片已成为主流趋势，还可应用于高性能计算（HPC）, 人工智能等领域 [参考]。
人工智能
人工智能需要深度学习， 训练需要快速计算，并处理大量数据。这也是AI 芯片需要大量 HBM 的原因。HBM 的大客户是英伟达的AI 芯片。
高性能计算（HPC）
HBM 助力 HPC 高性能计算
显卡
显卡在渲染图像和视频时需要高速处理大量数据。 HBM 克服了 GPU 性能瓶颈。
4. HBM 市场前景
随着生成式人工智能（AI）的持续火爆，市场对于高性能AI芯片的需求，也带动了此类AI芯片内部所集成的高带宽内存（HBM）的需求爆发。预计市场规模将从2022年到2026年前增长10倍（4年复合年增长率77%），从2022年的23亿美元增长至2026年的230亿美元。

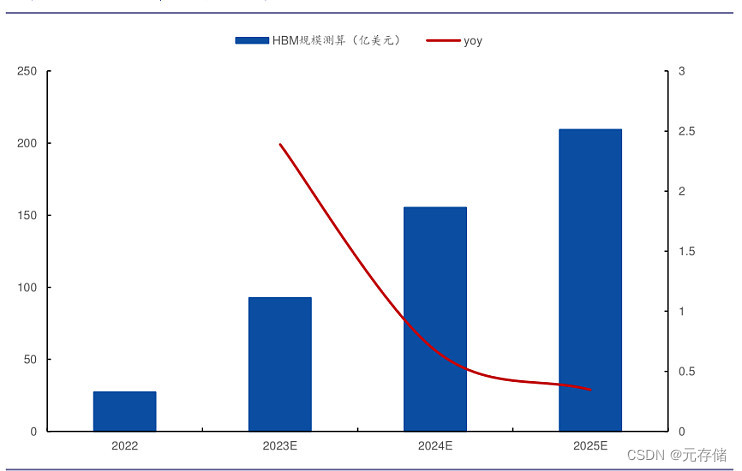

4.1 HBM市场规模增长情况
美银还指出，这种对DRAM晶圆产能的增加需求可能会导致2025年非HBM用的常规DRAM出现供应短缺[1]。
“HBM3E芯片的尺寸大约是同等容量DDR5的两倍。HBM产品包括逻辑接口芯片，并且具有更加复杂的封装堆栈，这会影响良品率。因此，HBM3和3E需求将吸收行业晶圆供应的很大一部分。”

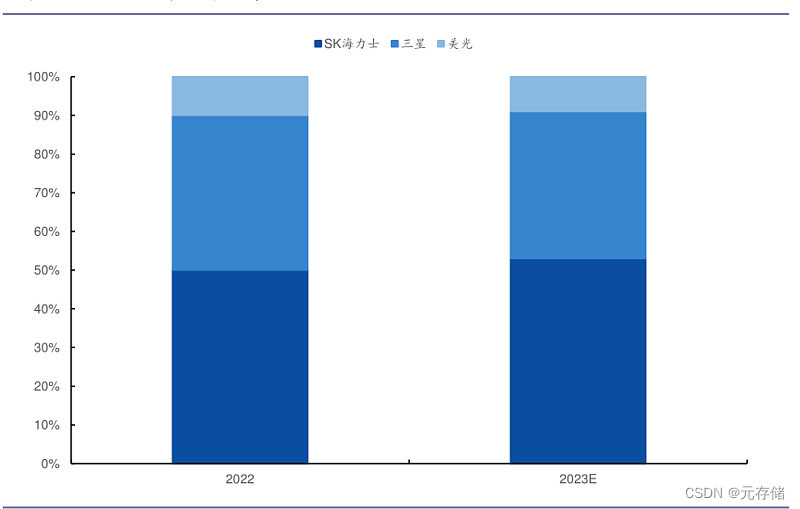

4.2 HBM市场份额
数据来源：TrendForce
截至2023年，SK海力士和三星合计占据市场份额的90%，其中SK海力士占53%，三星占38%，剩余10%由美光控制。特别是在最新的HBM3情况下，SK海力士几乎占据市场的主导地位，预计在2024年占据90%的市场份额。英伟达在通用AI芯片市场上占据80%的市场份额，在销售与其GPU配套的产品方面具有显著优势，因为它正在与SK海力士合作。
到 2024 年底，三星 HBM 产能预期达到每月 130k；海力士为每月 120-125k [来源]。
5. 发展挑战
5.1. 热挑战
“最大的挑战是热” 格林伯格说。“HBM 的位置靠近 CPU 和 GPU 会加剧发热, 它开始忘记85°C左右的东西，并且在125°C左右完全心不在焉。 [2]。
Ansys产品经理Marc Swinnen说。“功率可能是集成可实现的首要限制因素。任何人都可以设计一堆芯片并将它们全部连接起来，所有这些都可以完美地工作，但你将无法冷却它。"
5.2. HBM 和 AI
AI/ML 中存储和检索数万亿次计算需要内存。事实上，在某种程度上，添加更多的 CPU 并不能提高系统性能，因为内存带宽无法支持它们。这就是臭名昭著的“记忆墙”瓶颈。
5.3. 降低成本
虽然HBM能够提供大量内存带宽和良好的能效，但其每GB成本是DDR5或LPDDR5X的3倍以上 [来源链接]。
人工智能客正在 LPDDR5X 接口和 HBM 接口之间做出重大的基本权衡。他们真的很想去 HBM。就技术而言，这是他们内心的愿望。唯一阻碍他们的是成本。
“降低HBM成本将是一个挑战，”Objective Analysis首席分析师Jim Handy说。“由于在晶圆上放置TSV的成本很高，因此处理成本已经明显高于标准DRAM。这阻止了它拥有与标准 DRAM 一样大的市场。“ 由于市场规模较小， 像设计成本和光罩成本无法通过规模量产摊低，导致单片成本更加高。
5.4. 制造问题
“HBM 领域的很多领域实际上更多的是关于制造问题，而不是知识产权问题，”Cadence 知识产权集团产品营销总监 Marc Greenberg 说。你需要弄清楚如何构建一个带有硅中介层的系统，HBM3E 的TSV 良率依然较低，仍在 50% 左右[4]。
参考文献
[1] HBM需求有多强？美银：抢产能可能导致DRAM供应短缺
[2] https://semiengineering.com/hbms-future-necessary-but-expensive/
[3] https://semiengineering.com/choosing-the-correct-high-bandwidth-memory/
[4] https://new.qq.com/rain/a/20240618A09E9200
[5] https://finance.sina.cn/2024-04-29/detail-inatmwwm1631645.d.html
声明
本文仅为学习交流目的。
文中部分文字和图片来源于互联网，列在参考的文献，但可能有遗漏。如有侵权，请告知我删除。
