知识复习 - Pytorch导出ONNX模型以及使用Netron进行ONNX模型的可视化

目录

1. 什么是ONNX格式？为什么要使用ONNX格式的模型？

2. Pytorch模型导出ONNX格式的基本方法

2.1. 使用Pytorch构建一个简单的CNN

2.2. 导出ONNX格式的CNN

2.3. 验证导出的ONNX模型

3. 使用Netron可视化导出的ONNX模型

---

1. 什么是ONNX格式？为什么要使用ONNX格式的模型？

Open Neural Network Exchange（ONNX）是一种开放的深度学习模型交换格式。ONNX格式可以实现不同框架(比如Pytorch和Tensorflow)之间的模型互操作和跨平台部署。使用ONNX格式可以还可以提高模型的推理效率，并有广泛的社区支持。

2. Pytorch模型导出ONNX格式的基本方法

2.1. 使用Pytorch构建一个简单的CNN

首先，用Pytorch定义一个简单的 CNN 模型，该模型包含两个卷积层、两个池化层和一个全连接层。将文件命名为SimpleCNN.py，代码如下：

import torch
import torch.nn as nn

# 定义一个简单的卷积神经网络
class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, stride=1, padding=1)  # 输入1通道（灰度图），输出32通道
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, stride=1, padding=1)  # 输入32通道，输出64通道
        self.fc1 = nn.Linear(64 * 7 * 7, 128)  # 64个7x7特征图展平后传入全连接层
        self.fc2 = nn.Linear(128, 10)  # 最终输出10个类别

    def forward(self, x):
        x = torch.relu(self.conv1(x))
        x = torch.max_pool2d(x, 2)  # 池化层，2x2
        x = torch.relu(self.conv2(x))
        x = torch.max_pool2d(x, 2)
        x = x.view(x.size(0), -1)  # 展平操作
        x = torch.relu(self.fc1(x))
        x = self.fc2(x)
        return x

这是非常基本的Pytorch编程，这里不再赘述。不明白的小伙伴可以参考Pytorch的入门教程，网络上有很多。

2.2. 导出ONNX格式的CNN

Pytorch模型导出ONNX格式有很多细节与注意事项，比如是否有多个输入，是否有动态维度等等。这里暂时只考虑有单个输入和输出的静态模型，更复杂的情况在之后的文章中讨论。注意这里需要建立一个伪输入张量（dummy_input）来模拟模型的输入。

import torch.onnx
from SimpleCNN import SimpleCNN

# 创建CNN模型
model = SimpleCNN()

# 将模型设置为评估模式（至关重要）
model.eval()

# 创建一个输入张量（假设输入为 1 个 28x28 的灰度图像）
dummy_input = torch.randn(1, 1, 28, 28)  # batch_size=1, 1通道，28x28的图像

# 导出为 ONNX 格式
onnx_file_path = "simple_cnn.onnx"
torch.onnx.export(model,               # 要导出的模型
                dummy_input,         # 模型的输入
                onnx_file_path,      # 导出文件的路径
                export_params=True,  # 是否导出模型参数
                opset_version=12,    # ONNX 的操作集版本
                input_names=["input"],  # 输入层名称
                output_names=["output"],
                dynamic_axes={"input": {0: "batch_size"},  # 支持动态 batch_size
                              "output": {0: "batch_size"}})  # 输出层名称

如代码中所示，torch.onnx.export() 方法有很多参数。这里我们需要注意的是 opset_version 和 dynamic_axes 参数。前者决定了 ONNX 操作集的版本，最新版为13；后者决定了导出的 ONNX 模型使用的是静态的还是动态的输入与输出。当然，我们可以把所有的输入和输出都设置为动态的，这样在使用起来很方便。但是这样会影响 ONNX 模型的推理速度，所以还是需要根据实际的情况谨慎选择。

2.3. 验证导出的ONNX模型

在模型导出后，可以使用 onnx 库（注意不是torch.onnx）加载和验证 ONNX 格式的模型，代码如下：

import onnx

# 加载 ONNX 模型
onnx_model = onnx.load('./simple_cnn.onnx')

# 验证模型
onnx.checker.check_model(onnx_model)
print("ONNX 模型验证通过！")

onnx.checker.check_model 检查导出的 ONNX 模型的一致性，即模型在结构、格式和配置方面的正确性和完整性。

3. 使用Netron可视化导出的ONNX模型

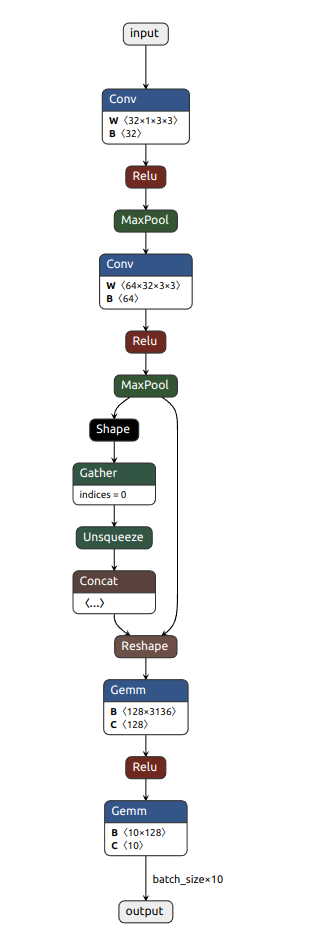

ONNX格式并不像Pytorch源代码一样可以直接解读，需要额外的工具来进行模型可视化。Netron是一款非常好用的模型可视化工具，支持ONNX格式。Netron工具可以在线运行https://netron.app/。打开主页，直接加载导出的ONNX文件，ONNX模型的结构便会显示出来。

我们可以看到，Netron显示的ONNX模型结构和Pytorch源代码构造的模型结构完全一样。
