SimpleFOC STM32教程11｜基于STM32F103+HAL库，位置闭环控制（速度、电流闭环）

导言

---

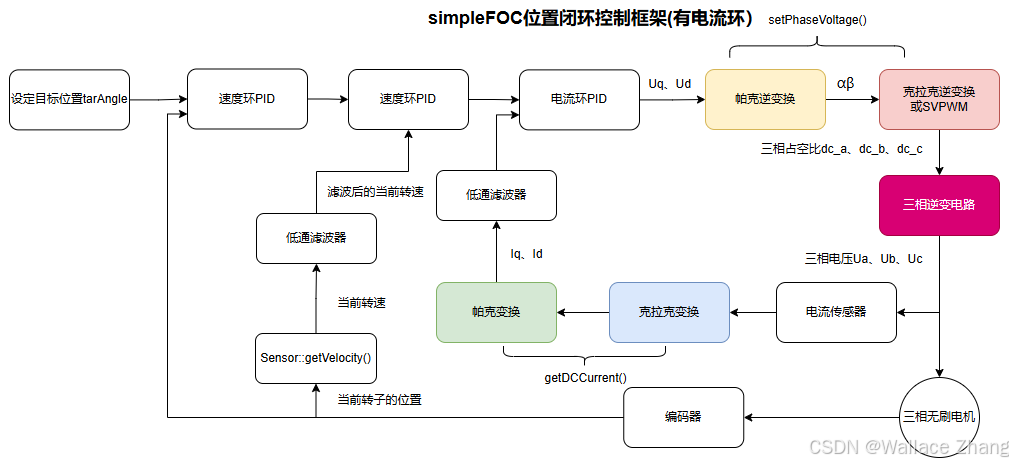

终于完成simpleFOC的三闭环控制. 如上所示, 增加最外环(位置环).

J-LINK RTT

如上所示:

• 左侧是J-Scope数据监控, 红色是目标位置, 蓝色是当前反馈的位置.
• 右侧是RTT log, 打印的是targetAngle(目标位置)与curAngle(当前反馈位置).
  从监控看来, 电机的转子位置总是非常接近软件控制的目标位置targetAngle, 这就是位置闭环控制.

效果

20250206-172600

跟《无刷电机控制 - SimpleFOC07 - 基于STM32F103+CubeMX，位置闭环控制（位置、速度闭环、没电流环）》章节一样, 设定好目标位置后, 人手移动电机的转子位置后, 转子总是回到原来的位置上.

github:
项目源码: https://github.com/q164129345/MCU_Develop/tree/main/simplefoc11_stm32f103_pos_close_with_current
gitee（国内）：
项目源码：https://gitee.com/wallace89/MCU_Develop/tree/main/simplefoc11_stm32f103_pos_close_with_current

一、代码

---

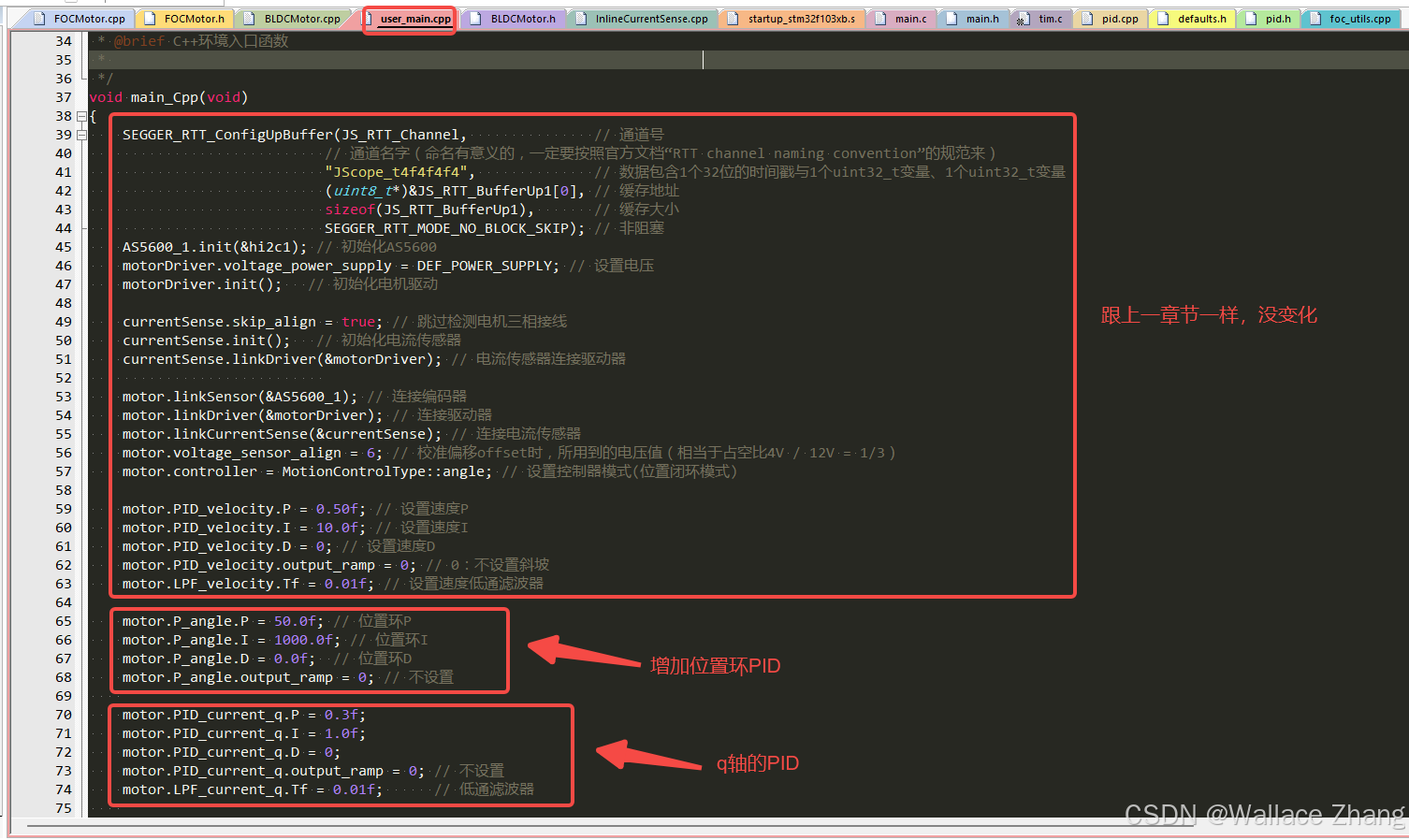

1.1、main.cpp

源码:

#include "user_main.h"
#include "AS5600_I2C.h"
#include "BLDCDriver3PWM.h"
#include "BLDCMotor.h"
#include "InlineCurrentSense.h"

// J-LINK Scope消息结构
typedef struct {
    uint32_t timestamp;
    float a;
    float b;
    float c;
}J_LINK_Scope_Message;

// 外部变量
extern struct AS5600_I2CConfig_s AS5600_I2C_Config;
extern I2C_HandleTypeDef hi2c1;

// 全局变量
float g_Velocity; // 便于使用J-LINK Scope观察曲线
volatile uint8_t JS_RTT_BufferUp1[2048] = {0,};
const uint8_t JS_RTT_Channel = 1;
J_LINK_Scope_Message JS_Message;

AS5600_I2C AS5600_1(AS5600_I2C_Config); // 创建AS5600_I2C对象
BLDCDriver3PWM motorDriver(GPIO_PIN_0,GPIO_PIN_1,GPIO_PIN_2); // PA0,PA1,PA2
BLDCMotor motor(7); // 创建BLDCMotor对象,电机是7对极
InlineCurrentSense currentSense(0.001f,50.0f,ADC_CHANNEL_3,ADC_CHANNEL_4,NOT_SET); // 创建电流传感器对象

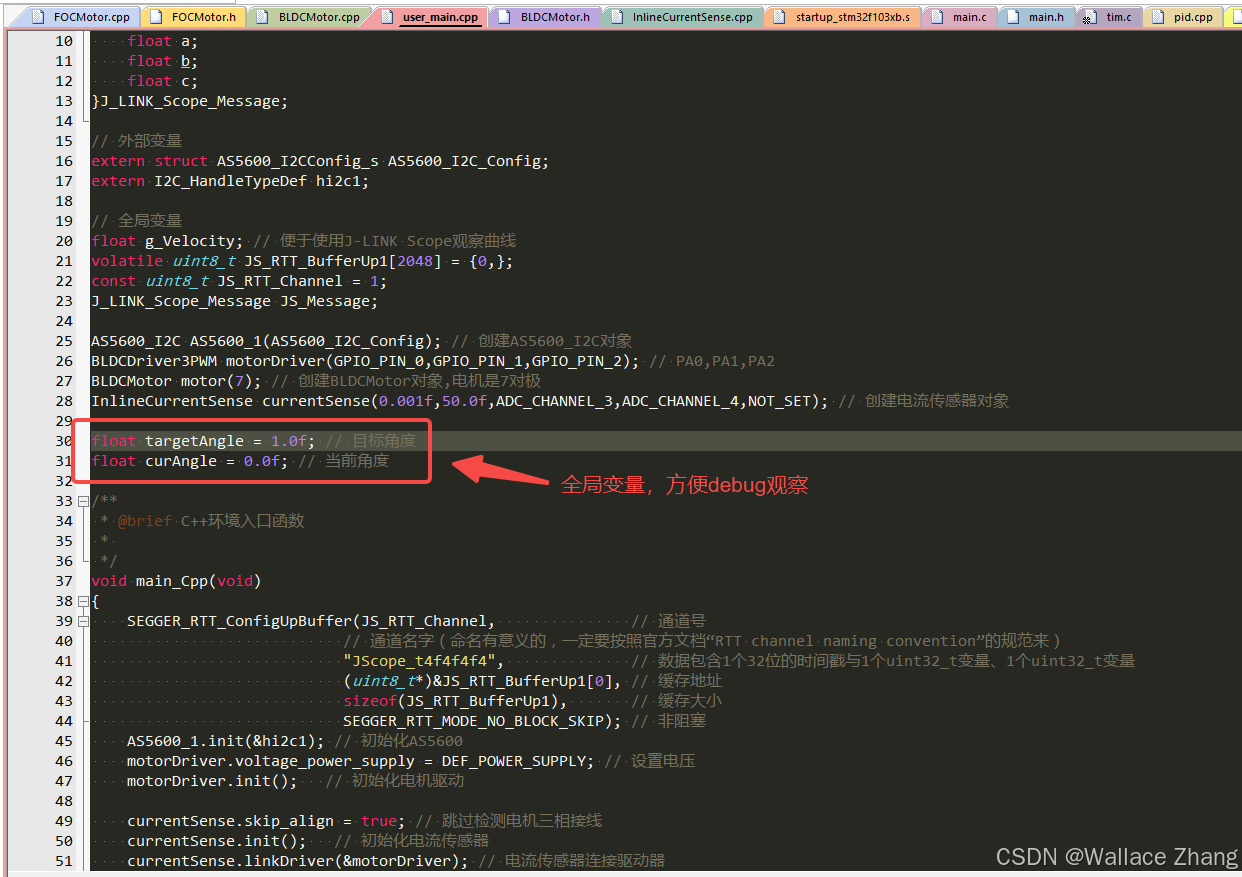

float targetAngle = 1.0f; // 目标角度
float curAngle = 0.0f; // 当前角度

/**
 * @brief C++环境入口函数
 *
 */
void main_Cpp(void)
{
    SEGGER_RTT_ConfigUpBuffer(JS_RTT_Channel,               // 通道号
                            // 通道名字（命名有意义的，一定要按照官方文档“RTT channel naming convention”的规范来）
                            "JScope_t4f4f4f4",              // 数据包含1个32位的时间戳与1个uint32_t变量、1个uint32_t变量
                            (uint8_t*)&JS_RTT_BufferUp1[0], // 缓存地址
                            sizeof(JS_RTT_BufferUp1),       // 缓存大小
                            SEGGER_RTT_MODE_NO_BLOCK_SKIP); // 非阻塞
    AS5600_1.init(&hi2c1); // 初始化AS5600
    motorDriver.voltage_power_supply = DEF_POWER_SUPPLY; // 设置电压
    motorDriver.init();   // 初始化电机驱动

    currentSense.skip_align = true; // 跳过检测电机三相接线
    currentSense.init();   // 初始化电流传感器
    currentSense.linkDriver(&motorDriver); // 电流传感器连接驱动器

    motor.linkSensor(&AS5600_1); // 连接编码器
    motor.linkDriver(&motorDriver); // 连接驱动器
    motor.linkCurrentSense(&currentSense); // 连接电流传感器
    motor.voltage_sensor_align = 6; // 校准偏移offset时，所用到的电压值（相当于占空比4V / 12V = 1/3）
    motor.controller = MotionControlType::angle; // 设置控制器模式(位置闭环模式)

    motor.PID_velocity.P = 0.50f; // 设置速度P
    motor.PID_velocity.I = 10.0f; // 设置速度I
    motor.PID_velocity.D = 0; // 设置速度D
    motor.PID_velocity.output_ramp = 0; // 0：不设置斜坡
    motor.LPF_velocity.Tf = 0.01f; // 设置速度低通滤波器

    motor.P_angle.P = 50.0f; // 位置环P
    motor.P_angle.I = 1000.0f; // 位置环I
    motor.P_angle.D = 0.0f;  // 位置环D
    motor.P_angle.output_ramp = 0; // 不设置

    motor.PID_current_q.P = 0.3f;
    motor.PID_current_q.I = 1.0f;
    motor.PID_current_q.D = 0;
    motor.PID_current_q.output_ramp = 0; // 不设置
    motor.LPF_current_q.Tf = 0.01f;      // 低通滤波器

    motor.PID_current_d.P = 0.3f;
    motor.PID_current_d.I = 1.0f;
    motor.PID_current_d.D = 0;
    motor.PID_current_d.output_ramp = 0; // 0：不设置斜坡
    motor.LPF_current_d.Tf = 0.01f;

    motor.current_limit = DEF_POWER_SUPPLY; // 电流限制
    motor.voltage_limit = DEF_POWER_SUPPLY; // 电压限制
    motor.velocity_limit = DEF_POWER_SUPPLY; // 位置闭环模式时，变成位置环PID的limit
    motor.torque_controller = TorqueControlType::dc_current; // Iq闭环，Id = 0

    motor.init(); // 初始化电机

    motor.PID_current_q.limit = DEF_POWER_SUPPLY - 8.5f;
    motor.PID_current_d.limit = DEF_POWER_SUPPLY - 8.5f;

    motor.foc_modulation = FOCModulationType::SpaceVectorPWM; // 正弦波改为马鞍波
    motor.sensor_direction = Direction::CCW; // 之前校准传感器的时候，知道传感器的方向是CCW（翻开校准传感器的章节就知道）
    motor.initFOC(); // 初始化FOC

    SEGGER_RTT_printf(0,"motor.zero_electric_angle:");
    SEGGER_Printf_Float(motor.zero_electric_angle); // 打印电机零电角度
    SEGGER_RTT_printf(0,"Sensor:");
    SEGGER_Printf_Float(AS5600_1.getMechanicalAngle()); // 打印传感器角度
    HAL_Delay(1000); // 延时1s
    HAL_TIM_Base_Start_IT(&htim4); // 启动TIM4定时器
    while(1) {
        HAL_GPIO_TogglePin(run_led_GPIO_Port,run_led_Pin); // 心跳灯跑起来
        curAngle = motor.shaft_angle; // 获取当前位置
        SEGGER_RTT_printf(0,"curAngle:");
        SEGGER_Printf_Float(curAngle); // 打印当前位置
        SEGGER_RTT_printf(0,"targetAngle:");
        SEGGER_Printf_Float(targetAngle); // 打印目标位置
        delayMicroseconds(100000U); // 延时100ms
    }
}
/**
 * @brief 定时器中断回调函数
 *
 * @param htim 定时器句柄
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM2)
    {
    } else if(htim->Instance == TIM4) {

        HAL_GPIO_WritePin(measure_GPIO_Port,measure_Pin,GPIO_PIN_SET); // 拉高电平
        motor.loopFOC(); // 执行FOC
        motor.move(targetAngle); // 控制目标角度
        HAL_GPIO_WritePin(measure_GPIO_Port,measure_Pin,GPIO_PIN_RESET); // 拉低电平

        JS_Message.timestamp = _micros(); // 获取时间戳
        // 将占空比放大10倍，便于观察
        JS_Message.a = motor.driver->dc_a * 10; // A相占空比
        JS_Message.b = motor.driver->dc_b * 10; // B相占空比
        JS_Message.c = motor.driver->dc_c * 10; // C相占空比
        SEGGER_RTT_Write(JS_RTT_Channel, (uint8_t*)&JS_Message, sizeof(JS_Message)); // 写入J-LINK Scope
    }
}

二、细节补充

---

2.1、目标位置的控制与当前位置的反馈

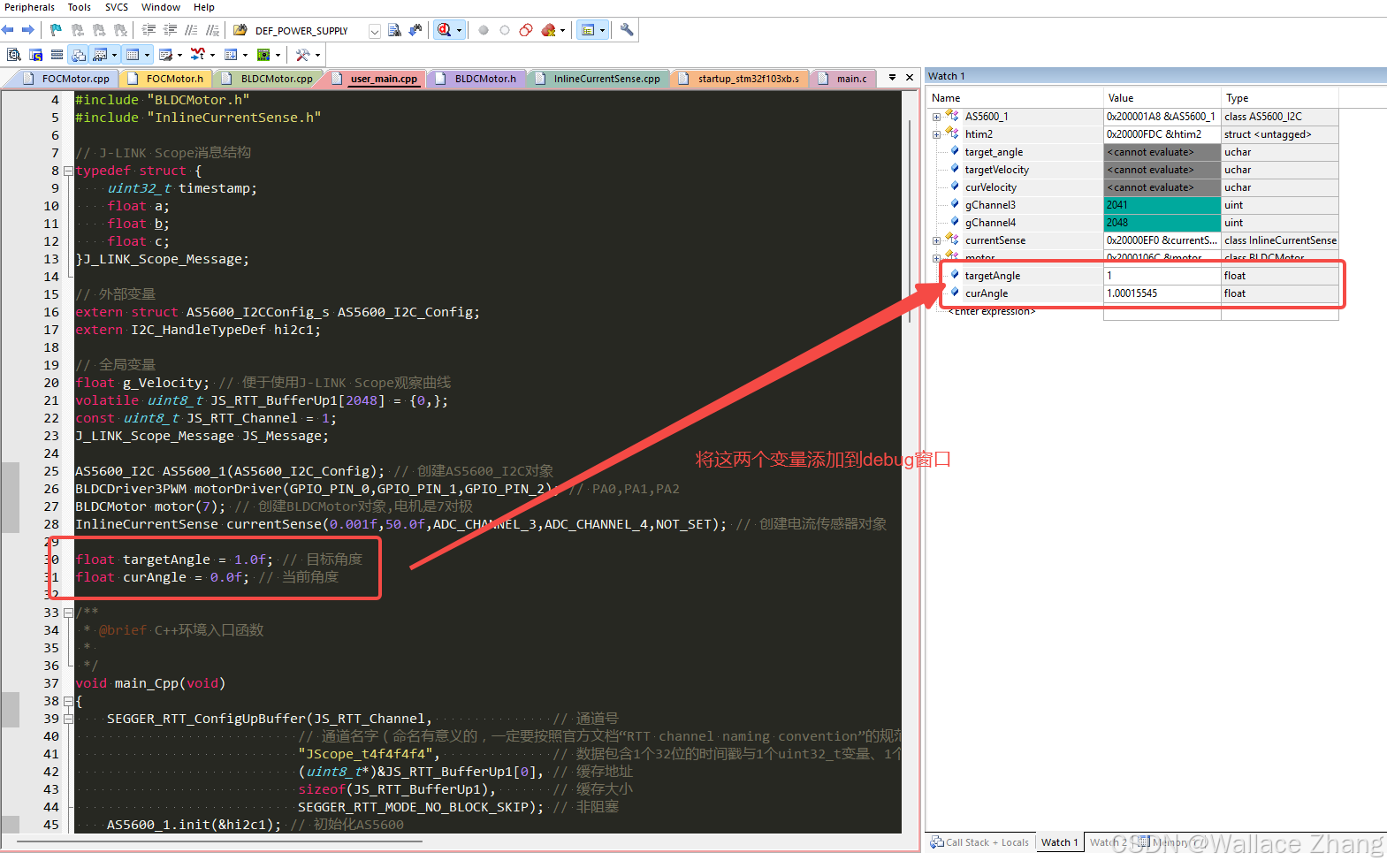

如上所示, 将全局变量targetAngle与curAngle加入Keil的debug窗口上。

20250206-174937

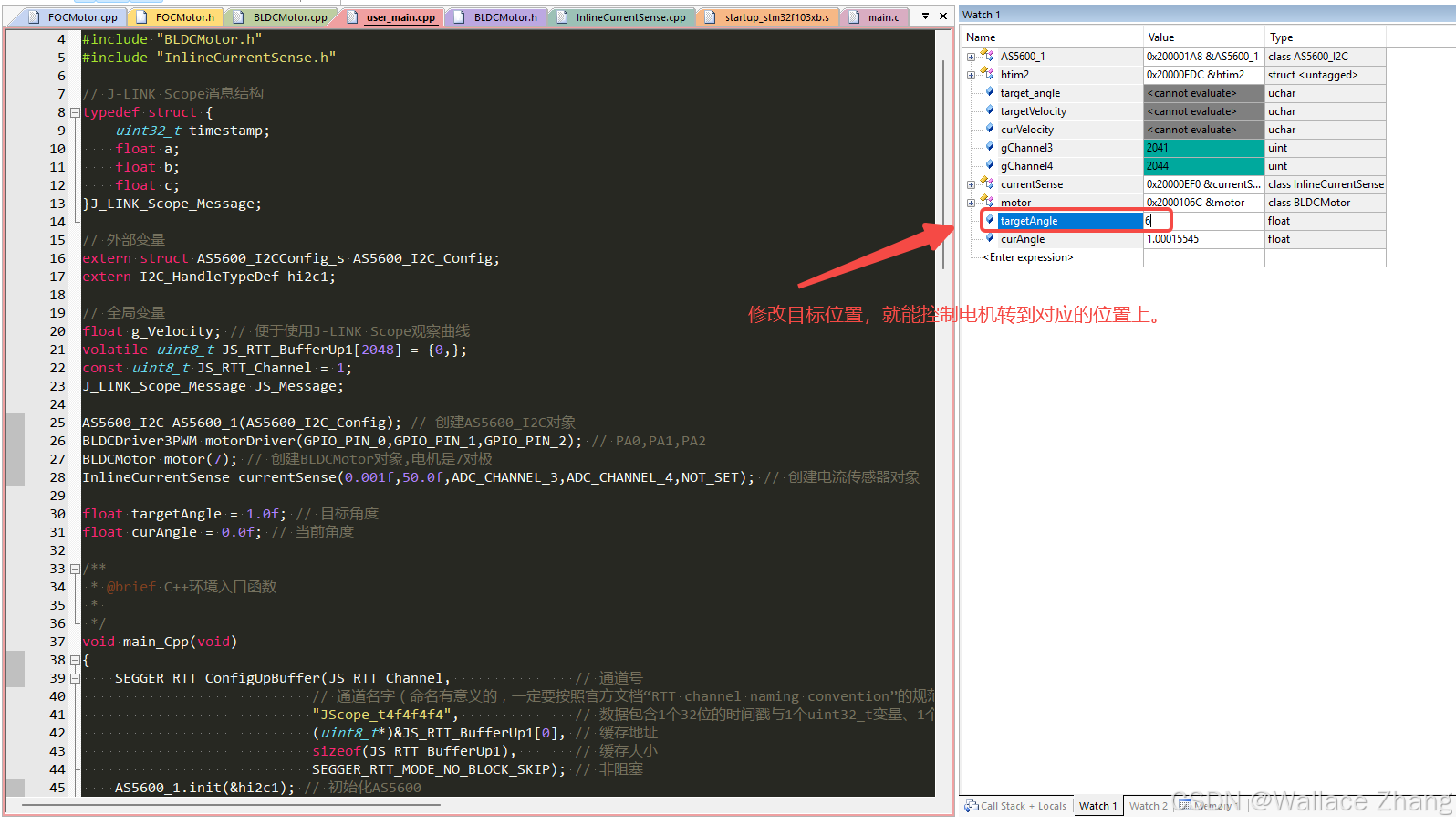

如上视频所示, 我在将targetAngle从1.0f修改到6.0f, 再从6.0f改为1.0f.
