写在前面
上一节坐标变换过程,总结了OpenGL中顶点的处理过程。有了前面的基础,从本节开始,我们可以开始学习OpenGL中包括光照、模型加载等主题。光照是一个复杂的主题,本节学习简单的Phong reflection model.本节示例程序均可以在我的github下载

本节内容整理自:
1. learnopengl.com Basic Lighting
2.Modern OpenGL 06 – Diffuse Point Lighting

通过本节可以了解到

  • 颜色与光照的关系
  • 简单实现的Phong Reflection Model
  • Gouraud shading和Phong Shading的对比

颜色与光照的关系

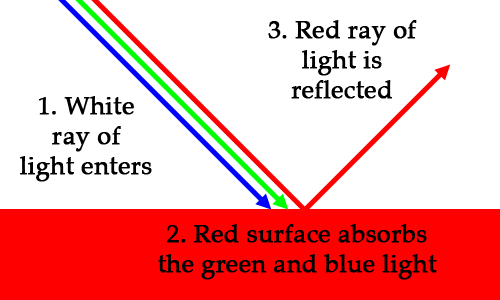

我们看到的物体的颜色,实际上是光照射物体后反射的光进入眼睛后感受到的颜色,而不是物体实际材料的颜色。太阳的白光包含了所有我们可以感知的颜色,可以将这个白光通过棱镜折射后分离为各种颜色的光。一束白光照射到红颜色的车身上,光经过车身,一部分被吸收,一部分被反射进入人的眼睛,我们感知到的颜色就是这个反射后进入眼睛的光的颜色,如下图所示(来自:Modern OpenGL 06 – Diffuse Point Lighting):

光的反射1
图中,红色的表面吸收了蓝色和绿色成分,将红色反射出来。颜色吸收和反射的过程可以表示为:
LightIntensityObjectColor=Reflectcolor
计算为:
(R,G,B)(X,Y,Z)=(XR,YG,ZB)
则上面的过程表示为:
(1,1,1)(1,0,0)=(1,0,0)
如果将cyan (blue + green) 颜色光束照射到车身,车身会是什么颜色呢?会是黑色的,因为(0,1,1)(1,0,0)=(0,0,0),这个过程如下图所示(来自:Modern OpenGL 06 – Diffuse Point Lighting):

光的反射2

如果将cyan (blue + green) 颜色照射到magenta (red + blue) 颜色的表面,那么结果会是什么颜色呢?同理,我们可以得到结果颜色为蓝色,如下图所示来自:Modern OpenGL 06 – Diffuse Point Lighting):

光的反射3
在实际场景中,光的强度的各个分量可以在[0,1]之间变化,材料表面的颜色分量也可以在[0,1]之间变化,例如光照射到一个玩具表面的计算过程为:

glm::vec3 lightColor(0.33f, 0.42f, 0.18f);
glm::vec3 toyColor(1.0f, 0.5f, 0.31f);
glm::vec3 result = lightColor * toyColor; // = (0.33f, 0.21f, 0.06f);

Phong Reflection Model

要模拟现实的光照是困难的,例如实际光照中,一束光可以经过场景中若干物体反射后,照射到目标物体上,也可以是直接照射到目标物体上。其中经过其他物体反射后再次照射到目标物体上,这是一个递归的过程,将会无比复杂。因此实际模拟光照过程中,总是采用近似模型去接近现实光照。Phong Reflection Model是经典的光照模型,它计算光照包括三个部分:环境光+漫反射光+镜面光,一共三个成分,如下图所示(来自wiki ,作者Brad Smith):
Phong Reflection Model

环境光成分

环境光是场景中光源给定或者全局给定的一个光照常量,它一般很小,主要是为了模拟即使场景中没有光照时,也不是全部黑屏的效果。场景中总有一点环境光,不至于使场景全部黑暗,例如远处的月亮,远处的光源。
环境光的实现为:

// 环境光成分
float   ambientStrength = 0.1f;
vec3    ambient = ambientStrength * lightColor * objectColor;

给定环境光后,场景效果如下图所示:
环境光
这里使用了两个着色器绘图。一个着色器用来绘制光源,光源用一个缩小的立方体来模拟,如图中白色立方体所示;另一个着色器用来绘制我们的物体,这里只显示了一个大的立方体。当场景中只有环境光时,立方体只能很暗的显示。

漫反射光成分

漫反射光成分,是光照中的一个主要成分。漫反射光强度与光线入射方向和物体表面的法向量之间的夹角θ相关。当θ = 0时,物体表面正好垂直于光线方向,这是获得的光照强度最大;当θ = 90时物体表面与光线方向平行,此时光线照射不到物体,光的强度最弱;当θ>90后,物体的表面转向到光线的背面,此时物体对应的表面接受不到光照。入射角度如下图所示:
AOI

这里需要的向量包括:
1.光源和顶点位置之间的向量L 需要计算。
2.法向量N 通过顶点属性里指定 经过模型和视变换后需要重新计算。

作为本节的简单示例程序,我们在顶点属性中指定法向量,例如立方体的正面ABCD这个面的顶点属性如下所示:

// 顶点属性 位置 纹理坐标  法向量
GLfloat vertices[] = {
        -0.5f, -0.5f, 0.5f, 0.0f, 0.0f, 0.0f, 0.0f,1.0f,    // A
        0.5f, -0.5f, 0.5f, 1.0f, 0.0f,  0.0f, 0.0f, 1.0f,   // B
        0.5f, 0.5f, 0.5f,  1.0f, 1.0f,   0.0f, 0.0f, 1.0f,  // C
        0.5f, 0.5f, 0.5f,  1.0f, 1.0f,   0.0f, 0.0f, 1.0f,  // C
        -0.5f, 0.5f, 0.5f,  0.0f, 1.0f,  0.0f, 0.0f, 1.0f,  // D
        -0.5f, -0.5f, 0.5f, 0.0f, 0.0f, 0.0f, 0.0f, 1.0f,   // A
    ...省略

和顶点位置属性一样,我们需要将法向量数据发送到GPU,并且使用glVertexAttribPointer告诉OpenGL数据的解析方式。这些内容在前面已经介绍了,这里不再赘述。

将顶点属性传递到着色器后,需要在着色器中开始我们的光照计算。有两种方法执行向量L和N的计算。一种方式是在世界坐标系中计算,另一种是在相机坐标系中计算,两种方法都可以实现。

这里以在世界坐标系中计算L和N为例进行说明,在相机坐标系中计算也有类似操作。在世界坐标系中,计算L时,光源lightPos是在世界坐标系中指定的位置,直接使用即可。顶点位置需要变换到世界坐标系中,利用Model矩阵即可,使用式子:
FragPos=vec3(modelvec4(position,1.0));()
在计算N时需要注意,我们不能直接利用Modelnormal来获取变换后的法向量,应该使用式子:
Normal=mat3(transpose(inverse(model)))normal()
这个式子的具体推导过程,可以参考The Normal Matrix
综上所述,顶点着色器中计算顶点位置和法向量代码为:

#version 330
layout(location = 0) in vec3 position;
layout(location = 1) in vec2 textCoord;
layout(location = 2) in vec3 normal;

out vec3 FragPos;
out vec2 TextCoord;
out vec3 FragNormal;

uniform mat4 projection;
uniform mat4 view;
uniform mat4 model;

void main()
{
gl_Position = projection * view * model * vec4(position, 1.0);
FragPos = vec3(model * vec4(position, 1.0)); // 在世界坐标系中指定
TextCoord = textCoord;
mat3 normalMatrix = mat3(transpose(inverse(model)));
FragNormal = normalMatrix * normal; // 计算法向量经过模型变换后值
}

在片元着色器中,计算漫反射光成分的代码为:

// 漫反射光成分 此时需要光线方向为指向光源
vec3    lightDir = normalize(lightPos - FragPos);
vec3    normal = normalize(FragNormal);
float   diffFactor = max(dot(lightDir, normal), 0.0);
vec3    diffuse = diffFactor * lightColor * objectColor;

这里使用max(dot(lightDir, normal), 0.0)主要是为了防止当光线和法向量夹角大于90后,取值为负的情况,因此使用max保证漫反射光照系数在[0.0,1.0]范围内。
添加了漫反射光成分后的效果如下图所示:
漫反射光

镜面反射光成分

镜面光成分模拟的是物体表面光滑时反射的高亮的光,镜面光反映的通常是光的颜色,而不是物体的颜色。计算镜面光成分时,要考虑光源和顶点位置之间向量L、法向量N、反射方向R、观察者和顶点位置之间的向量V之间的关系,如下图所示(来自:Lighting and Material):
light equatation
当R和V的夹角θ越小时,人眼观察到的镜面光成分越明显。镜面反射系数定义为:
specFactor=cos(θ)s
其中s表示为镜面高光系数(shininess ),它的值一般取为2的整数幂,值越大则高光部分越集中,例如下面图中,测试了几种不同的高光系数,效果如下所示:
镜面高光系数

计算镜面光成分过程为:

// 镜面反射成分 此时需要光线方向为由光源指出
float   specularStrength = 0.5f;
vec3    reflectDir = normalize(reflect(-lightDir, normal));
vec3    viewDir = normalize(viewPos - FragPos);
float   specFactor = pow(max(dot(reflectDir, viewDir), 0.0), 32); // 32为镜面高光系数
vec3    specular = specularStrength * specFactor * lightColor * objectColor;

这里需要注意的是,利用reflect函数计算光的出射方向时,要求入射方向指向物体表面位置,因此这里翻转了lightDir,计算为:

   vec3 reflectDir = normalize(reflect(-lightDir, normal));

将上述三种光成分叠加后,成为最终物体的颜色,片元着色器中实现为:

   vec3 result = ambient + diffuse + specular
   color = vec4(result , 1.0f);

绘制效果如下图所示:
包含三个成分后

per-vertex 和per-fragment实现光照的对比

上面我们实现的光照计算是在片元着色器中进行的,这种是基于片元计算的,称之为Phong shading。在过去OpenGL编程中实现的是在顶点着色器中进行光照计算,这是基元顶点的计算的,称之为Gouraud Shading。Gouraud Shading和Phong shading,两者的效果对比如下图所示(来自learnopengl.com Basic Lighting):
per-vertex

基元顶点计算光照的优势在于顶点数目比片元数目少,因此计算速度快,但是基于顶点计算的光照没有基元片元的真实,主要是基元顶点计算时,只计算了顶点的光照,而其余片元的光照由插值计算得到,这种插值后的光照显得不是很真实,需要使用更多的顶点来加以完善。例如下面的图中,分别显示了使用少量和大量顶点的基于顶点的光照计算效果:

low
high

使用基于片元的光照计算时能够获取更为平滑的光照效果。实现基元顶点的光照计算过程,即将上述在片元着色器中的光照计算过程迁移到顶点着色器中执行。

最后的说明

在计算光照的过程中,注意使用的向量一定要单位化,因为cosθ值的计算依赖于两个参与点积的向量是单位向量这一事实,否则计算会出错。另外在世界坐标系还是在相机坐标系中进行光照计算都是可以的,这个取决于你的喜好,但是要注意将顶点位置、法向量都变换到同一个坐标系下进行光照计算。

本节实现的Phong reflection model还不够完善,一方面从光源角度看,属于点光源,但是缺少随着距离的衰减;另一方面从物体的材质角度看,没有反映出物体不同部分对光感受的强度不同这一特点,需要使用材质属性加以改进。这些内容将放在下一节中进行学习。
