MCU的IO开漏和推挽模式详解

一、什么是推挽输出

　　可以输出高，低电平，连接数字器件;推挽结构一般是指两个三极管分别受两互补信号的控制，总是在一个三极管导通的时候另一个截止。

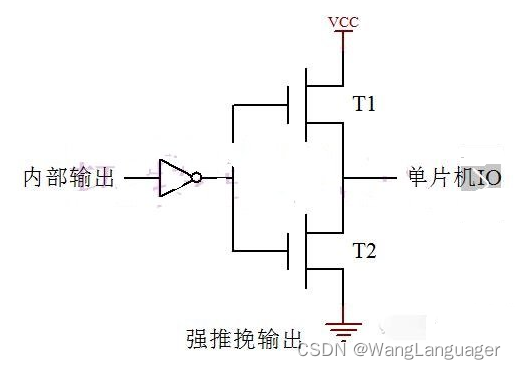

　　推挽电路是由两个三极管或MOSFET，以推挽方式存在于电路中，电路工作时，两只对称的开关管每次只有一个导通，所以导通损耗小、效率高、既提高电路的负载能力，又提高开关速度。其示意结构如下图所示：

当内部输出1电平时，上边的MOS管导通同时下边的MOS管截至，I0口输出高电平;

　　当内部输出0电平时，上边的MOS管截至同时下边的MOS管导通，IO口输出低电平;

二、什么是开漏输出



输出端相当于三极管的集电极。 要得到高电平状态需要上拉电阻才行。 适合于做电流型的驱动，其吸收电流的能力相对强（一般20ma以内）。

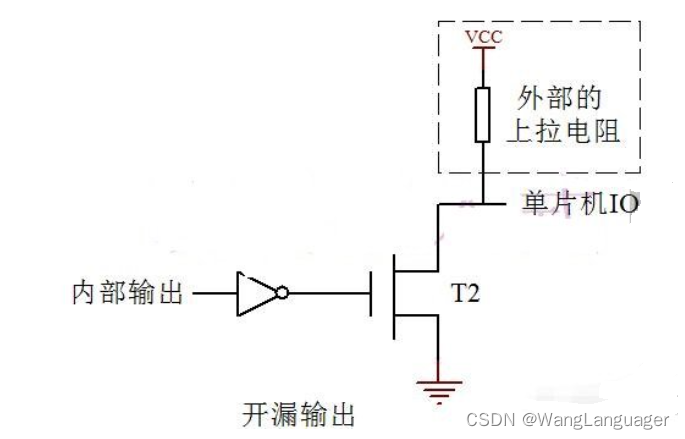

　　开漏输出电路的结构

如上图：

　　内部输出1时MOS管截止，输出与地断开，这时候IO口其实是没有驱动能力的，需要外部连接上拉电阻才能输出高电平，才能驱动数字器件;

　　内部输出0时MOS管导通，输出低电平，所以开漏能输出低电平;

三、准双向IO

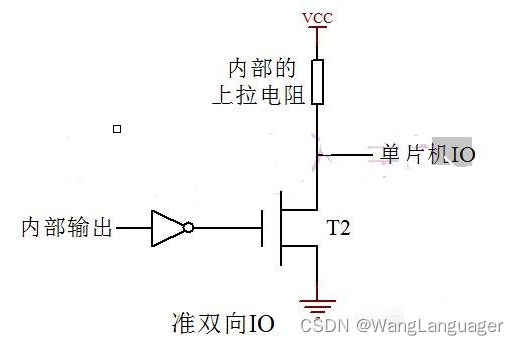

在学51单片机的时候老师告诉我们，51单片机的IO口是准双向的，什么是准双向的？ 示意如下：

其结构类似于开漏输出，只不过是把上拉电阻集成到了单片机内部。





四、IO口如何应用

对于推挽输出的IO口可以直接输出高低电平驱动功耗较小的数字器件，但对于开漏输出的话

　　必须要在外部接上拉电阻才行。比如说LPC11C14单片机的片上I2C资源就是开漏输出的，如

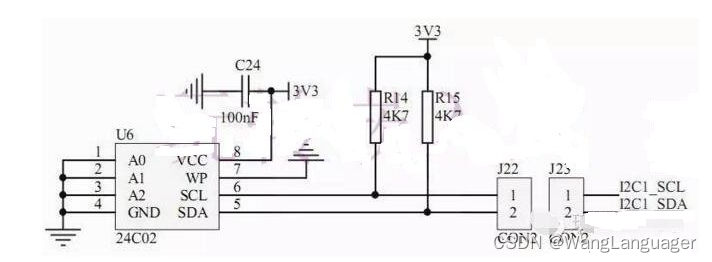

　　果要使用这两个引脚做输出就必须加上拉电阻，如下图所示：
