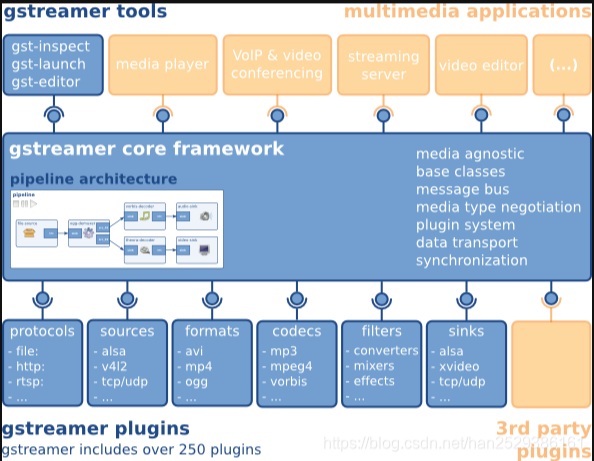

1.总体架构

1.1 顶层：应用与工具层（Multimedia Applications & Tools）

功能定位：直接面向用户或开发者的接口，提供快速调用 GStreamer 能力的工具和示例应用。

GStreamer Tools:

gst-launch：通过命令行快速构建媒体处理流水线（如 gst-launch-1.0 filesrc location=test.mp3 ! decodebin ! audioconvert ! autoaudiosink）。
gst-inspect：查看插件和元素的详细信息（如支持的格式、参数）。
gst-editor（可能为旧版工具）：图形化流水线设计工具。

Multimedia Applications

VoIP & 视频会议：实时音视频传输（如 WebRTC 集成）。
流媒体服务器：支持 RTSP、HTTP 等协议的视频流分发。
媒体播放器/编辑器：基于 GStreamer 的解码、渲染、滤镜链实现。

1.2 中间层：核心框架（Core Framework）

功能定位：GStreamer 的“大脑”，负责媒体流的调度、同步、协商和扩展管理。
核心机制（图中蓝色部分）：
- Pipeline Architecture：
  - 数据流以 管道（Pipeline） 形式组织，由多个 元素（Element） 构成（如 source → decoder → converter → sink）。
  - Source：负责获取原始媒体数据，可以是本地文件、硬件设备或网络流。
  - Decoder：将压缩编码的数据解码为原始格式（如 PCM 音频、YUV/RGB 视频）。
  - Converter：对原始数据进行格式转换、处理或添加效果，确保数据兼容下游组件。
  - Sink：将处理后的数据输出到目标设备或存储。
- Media Agnostic：
  - 支持任意媒体类型（音频、视频、字幕等），通过 Caps Negotiation 动态协商格式（如 video/x-raw, width=1920, height=1080）。
- Plugin System：
  - 所有功能（编解码、协议、滤镜）均以插件形式加载，支持动态扩展。
- Message Bus & Synchronization：
  - 通过消息总线传递事件（如 EOS 结束信号）、错误处理，并严格管理音画同步（PTS/DTS）。

消息总线是 GStreamer 组件间通信的全局通道，允许应用程序监听流水线状态、错误、标签（如媒体元数据）等事件，而无需直接与每个组件交互。

核心机制

消息类型：

GST_MESSAGE_STATE_CHANGED（状态变更，如 PLAYING → PAUSED）
GST_MESSAGE_ERROR（错误通知，如解码失败）
GST_MESSAGE_EOS（流结束信号）
GST_MESSAGE_TAG（媒体元数据，如音频比特率）
GST_MESSAGE_QOS（服务质量事件，如缓冲不足）

工作流程：

组件生成消息（如 decoder 解码失败时发送 ERROR 消息）。
消息被发布到总线（通过 gst_element_post_message()）。
应用程序监听总线（通过 gst_bus_add_watch() 或轮询）。
处理消息（如显示错误日志或更新 UI）。

1.3 底层：插件与数据源/接收层（Plugins & Protocols/Sources/Sinks）

最下层为各种插件，实现具体的数据处理及音视频输出，应用不需要关注插件的细节，会由Core Framework层负责插件的加载及管理。主要分类为：

Protocols：负责各种协议的处理，file，http，rtsp等。
Sources：负责数据源的处理，alsa，v4l2，tcp/udp等。
Formats：负责媒体容器的处理，avi，mp4，ogg等。
Codecs：负责媒体的编解码，mp3，vorbis等。
Filters：负责媒体流的处理，converters，mixers，effects等。
Sinks：负责媒体流输出到指定设备或目的地，alsa，xvideo，tcp/udp等。

1.4 GStreamer组件

1. Element

基本概念

GStreamer 中的 Element（元素） 是最基本的构建块，用于构建媒体处理的 pipeline。每一个 element 负责特定的功能，例如读取数据、解码、编码、转换格式、显示视频等。下面将从架构、类型、生命周期、Pad 连接、事件与消息处理等多个维度详细分析 GStreamer 的 Element。

在 GStreamer 中，Element 是处理媒体数据的最小单位。每个 Element 都是一个 GObject，具备标准的对象继承机制。

一个 Element 可能拥有多个 Pad（输入/输出接口）。
元素可以通过 Pad 链接起来形成 Pipeline。
GStreamer 提供了丰富的内置 Element，也支持自定义 Element 开发。

Element 类型分类

GStreamer 按功能将 Element 分为以下几类：

类型	功能描述
Source	数据源，如 `filesrc`, `v4l2src`, `udpsrc`
Sink	数据输出，如 `autovideosink`, `filesink`, `udpsink`
Filter	中间处理，如 `decodebin`, `audioconvert`, `videoconvert`
Demuxer	解复用器，如 `qtdemux`, `tsdemux`
Decoder	解码器，如 `avdec_h264`
Encoder	编码器，如 `x264enc`
Muxer	复用器，如 `mpegtsmux`, `mp4mux`
Parser	分析器，如 `h264parse`

Pad 结构与链接机制

Pad 类型

src pad：输出数据
sink pad：接收数据

Pad 分类

Static Pad：在创建元素时就固定存在的 pad。
Request Pad：需要通过 API 显式请求的 pad（如 tee）。
Sometimes Pad：只有在运行时（如探测到流）才动态创建。

Pad 链接

使用 gst_element_link() 或 gst_element_link_many() 自动链接。
使用 gst_pad_link() 可手动精细控制。

gst_element_link(source, filter);

2. Bin

Bin是一个容器，用于管理多个element，改变bin的状态时，bin会自动去修改所包含的element的状态，也会转发所收到的消息。如果没有bin，我们需要依次操作我们所使用的element。通过bin降低了应用的复杂度。
Pipeline继承自bin，为程序提供一个bus用于传输消息，并且对所有子element进行同步。当将pipeline的状态设置为PLAYING时，pipeline会在一个/多个新的线程中通过element处理数据。

3.Pipline

Pipeline（管道）是 GStreamer 中顶层的容器，负责管理整个多媒体处理流程的元素集合。

换句话说，Pipeline 是一种特殊的 Bin，但是它有更重要的任务：
除了像普通 Bin 一样管理子元素以外，它还控制整个数据流的生命周期（比如启动、暂停、停止）。

[ Pipeline (也是Bin) ]
        |
       [MyBin]
        |
    [Element1]--[Element2]

可以看到这个pipeline由8个element构成，每个element都实现各自的功能：
filesrc读取文件，oggdemux解析文件，分别提取audio，video数据，queue缓存数据，vorbisdec解码audio，autoaudiosink自动选择音频设备并输出，theoradec解码video，videoconvert转换video数据格式，autovideosink自动选择显示设备并输出。

不同的element拥有不同数量及类型的pad，只有src pad的element被称为source element，只有sink pad的被称为sink element。

element可以同时拥有多个相同的pad，例如oggdemux在解析文件后，会将audio，video通过不同的pad输出。

4. 示例

gst-launch-1.0 videotestsrc ! "video/x-raw,width=1280,height=720" ! autovideosink

用 GStreamer 启动一个流水线：

生成测试视频（videotestsrc），
强制设置分辨率为 1280×720，
然后把画面显示到屏幕上（autovideosink）。

分模块详细拆解

1. gst-launch-1.0

这是 GStreamer 的命令行工具。
用来直接创建和运行一个 Pipeline。
-1.0 表示用 GStreamer 1.x 版本（通常是 1.14、1.18、1.20等）。

2. videotestsrc

Element（元素）。
产生一段模拟的视频信号（比如彩条、灰阶、运动图形）。
通常用于测试视频链路是否正常。
可以调参数，比如 pattern（不同花样：彩条、棋盘格等）。

👉 默认输出是原始的 video/x-raw 数据格式。

3. !

连接符号。
把上一个元素的输出连接到下一个元素的输入。
在 GStreamer 中，元素通过 Pad 连接起来，! 就是链接的意思。

4. "video/x-raw,width=1280,height=720"

这是一个CapsFilter（能力过滤器，Capabilities Filter）。
用来约束数据格式，确保数据流是指定的格式。
"video/x-raw" 表示原始未压缩视频帧。
width=1280,height=720 指定输出分辨率是 1280×720（HD720p）。

👉 作用就是告诉 GStreamer：

“我要 1280x720 的原始视频流，中间不能自动帮我乱转。”

如果 videotestsrc 输出不是这个尺寸，GStreamer 会自动插入一个 videoconvert 或 videoscale 等内部元素来匹配。

5. autovideosink

Element（元素）。
自动选择一个合适的视频输出模块（sink）。
具体使用什么后端，跟你的平台/系统环境有关，比如：
- Linux：可能是 xvimagesink、ximagesink、glimagesink。
- Windows：可能是 d3dvideosink、directdrawsink。
- macOS：可能是 osxvideosink。

1.5 Gstreamer 消息通信

在pipeline运行的过程中，各个element以及应用之间不可避免的需要进行数据消息的传输，gstreamer提供了bus系统以及多种数据类型（Buffers、Events、Messages，Queries）来达到此目的：

Bus

Bus是gstreamer内部用于将消息从内部不同的streaming线程，传递到bus线程，再由bus所在线程将消息发送到应用程序。应用程序只需要向bus注册消息处理函数，即可接收到pipline中各element所发出的消息，使用bus后，应用程序就不用关心消息是从哪一个线程发出的，避免了处理多个线程同时发出消息的复杂性。

Buffers

用于从sources到sinks的媒体数据传输。

Events

用于element之间或者应用到element之间的信息传递，比如播放时的seek操作是通过event实现的。

Messages

是由element发出的消息，通过bus，以异步的方式被应用程序处理。通常用于传递errors, tags, state changes, buffering state, redirects等消息。消息处理是线程安全的。由于大部分消息是通过异步方式处理，所以会在应用程序里存在一点延迟，如果要及时的相应消息，需要在streaming线程捕获处理。

Queries

用于应用程序向gstreamer查询总时间，当前时间，文件大小等信息。

2. 代码是实例

1.demo1

#include <gst/gst.h>  // 引入 GStreamer 主头文件

#ifdef __APPLE__
#include <TargetConditionals.h>  // 针对 Apple 平台进行条件编译
#endif

// 程序主体逻辑
int
tutorial_main (int argc, char *argv[])
{
  GstElement *pipeline; // 用于保存管道元素
  GstBus *bus;           // 用于接收消息的总线
  GstMessage *msg;       // 接收到的消息对象

  /* 初始化 GStreamer 库 */
  gst_init (&argc, &argv);

  /* 构建播放管道，使用 playbin 元素播放在线视频 */
  pipeline =
      gst_parse_launch
      ("playbin uri=https://gstreamer.freedesktop.org/data/media/sintel_trailer-480p.webm",
      NULL);

  /* 将管道设置为播放状态，开始播放 */
  gst_element_set_state (pipeline, GST_STATE_PLAYING);

  /* 获取管道的消息总线，用于监听错误或播放结束（EOS）事件 */
  bus = gst_element_get_bus (pipeline);

  /* 阻塞等待，直到接收到错误（ERROR）或播放结束（EOS）消息 */
  msg =
      gst_bus_timed_pop_filtered (bus, GST_CLOCK_TIME_NONE,
      GST_MESSAGE_ERROR | GST_MESSAGE_EOS);

  /* 简单处理错误情况（详细错误处理可见后续教程） */
  if (GST_MESSAGE_TYPE (msg) == GST_MESSAGE_ERROR) {
    g_printerr ("An error occurred! Re-run with the GST_DEBUG=*:WARN "
        "environment variable set for more details.\n");
  }

  if (GST_MESSAGE_TYPE (msg) == GST_MESSAGE_ERROR) {
    g_printerr ("------------Over-----------\n");
  }


  /* 释放消息对象，防止内存泄漏 */
  gst_message_unref (msg);

  /* 释放总线对象 */
  gst_object_unref (bus);

  /* 将管道状态设置为 NULL，完全停止并释放资源 */
  gst_element_set_state (pipeline, GST_STATE_NULL);

  /* 释放管道对象 */
  gst_object_unref (pipeline);

  return 0; // 程序正常退出
}

/* 标准 C 程序入口 */
int
main (int argc, char *argv[])
{
#if defined(__APPLE__) && TARGET_OS_MAC && !TARGET_OS_IPHONE
  /* 在 macOS 平台，使用 GStreamer 提供的特殊主循环接口 */
  return gst_macos_main ((GstMainFunc) tutorial_main, argc, argv, NULL);
#else
  /* 其他平台直接运行主体逻辑 */
  return tutorial_main (argc, argv);
#endif
}

2.通过实例化每个元素来手动构建管道并将它们全部链接在一起

#include <gst/gst.h>

#ifdef __APPLE__
#include <TargetConditionals.h>
#endif

int
tutorial_main (int argc, char *argv[])
{
  GstElement *pipeline, *source, *sink;
  GstBus *bus;
  GstMessage *msg;
  GstStateChangeReturn ret;

  /* Initialize GStreamer */
  gst_init (&argc, &argv);

  /* Create the elements */
  source = gst_element_factory_make ("videotestsrc", "source");
  sink = gst_element_factory_make ("autovideosink", "sink");

  /* Create the empty pipeline */
  pipeline = gst_pipeline_new ("test-pipeline");

  if (!pipeline || !source || !sink) {
    g_printerr ("Not all elements could be created.\n");
    return -1;
  }

  /* Build the pipeline */
  gst_bin_add_many (GST_BIN (pipeline), source, sink, NULL);
  if (gst_element_link (source, sink) != TRUE) {
    g_printerr ("Elements could not be linked.\n");
    gst_object_unref (pipeline);
    return -1;
  }

  /* Modify the source's properties */
  g_object_set (source, "pattern", 0, NULL);

  /* Start playing */
  ret = gst_element_set_state (pipeline, GST_STATE_PLAYING);
  if (ret == GST_STATE_CHANGE_FAILURE) {
    g_printerr ("Unable to set the pipeline to the playing state.\n");
    gst_object_unref (pipeline);
    return -1;
  }

  /* Wait until error or EOS */
  bus = gst_element_get_bus (pipeline);
  msg =
      gst_bus_timed_pop_filtered (bus, GST_CLOCK_TIME_NONE,
      GST_MESSAGE_ERROR | GST_MESSAGE_EOS);

  /* Parse message */
  if (msg != NULL) {
    GError *err;
    gchar *debug_info;

    switch (GST_MESSAGE_TYPE (msg)) {
      case GST_MESSAGE_ERROR:
        gst_message_parse_error (msg, &err, &debug_info);
        g_printerr ("Error received from element %s: %s\n",
            GST_OBJECT_NAME (msg->src), err->message);
        g_printerr ("Debugging information: %s\n",
            debug_info ? debug_info : "none");
        g_clear_error (&err);
        g_free (debug_info);
        break;
      case GST_MESSAGE_EOS:
        g_print ("End-Of-Stream reached.\n");
        break;
      default:
        /* We should not reach here because we only asked for ERRORs and EOS */
        g_printerr ("Unexpected message received.\n");
        break;
    }
    gst_message_unref (msg);
  }

  /* Free resources */
  gst_object_unref (bus);
  gst_element_set_state (pipeline, GST_STATE_NULL);
  gst_object_unref (pipeline);
  return 0;
}

int
main (int argc, char *argv[])
{
#if defined(__APPLE__) && TARGET_OS_MAC && !TARGET_OS_IPHONE
  return gst_macos_main ((GstMainFunc) tutorial_main, argc, argv, NULL);
#else
  return tutorial_main (argc, argv);
#endif
}

3.动态管道

在 GStreamer 中，大多数元素的 pad 是静态的，你在构建管道时就可以直接链接它们。

但有一些元素（比如 uridecodebin、decodebin）的输出 pad 是运行时才创建的，这是因为它们在播放前并不知道流中会有什么类型（音频？视频？格式？）——它们会在检测到实际媒体类型之后，动态添加 pad。

🌱 动态 Pad 触发流程

你将一个如 uridecodebin 的元素添加到 pipeline 中。
设置 URI 或输入文件后，它开始解复用并检测内容。
识别出例如视频流（video/x-raw）或音频流（audio/x-raw）。
GStreamer 会为该流类型创建一个新的 pad（如 src_0）。
会触发一个 pad-added 信号。
程序员负责响应这个信号，把新 pad 和其它元素链接起来。

[ uridecodebin ]
        |
   +----+----+
   |         |
[src pad 0] [src pad 1] ...  ← 动态创建
   |         |
[audio path] [video path]

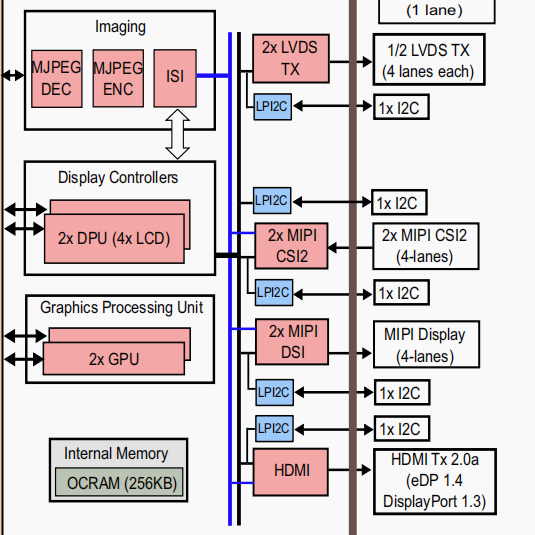

3.硬件加速视频编解码（以imx8qm 为例）

（1）linux 系统中ISP

Camera系统之ISP综述(一)_camera sensor里面有isp为啥还需要平台有isp-CSDN博客

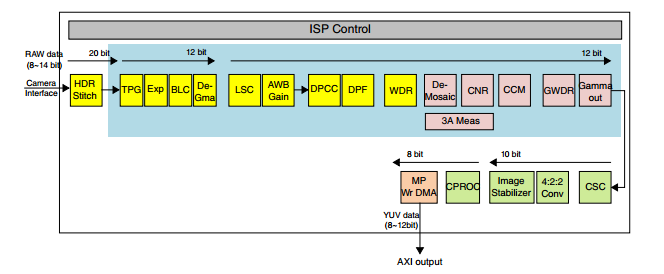

图像信号处理（ISP）核心是一个完整的视频与静态图像输入处理模块，集成了图像处理及色彩空间转换功能（如RAW Bayer格式到YUV格式的转换）。该图像处理单元支持以下两类传感器：

简易CMOS传感器：输出未经处理的RGB Bayer模式数据。
集成YCbCr处理的传感器：直接输出经内部处理的YCbCr格式数据。

IMX8Q ISP支持的输入输出有：

输入：

格式	描述	典型应用场景
YCbCr420	YUV 4:2:0 色度抽样，亮度（Y）全分辨率，色度（CbCr）水平垂直半分辨率。	常见于H.264/MPEG视频流
YCbCr422	YUV 4:2:2 色度抽样，亮度全分辨率，色度水平半分辨率（垂直全分辨率）。	专业视频采集、HDMI输入
RAW8	8位Bayer RAW数据，每个像素仅存储单色信息（R/G/B）。	低功耗摄像头，需ISP处理
RAW10	10位Bayer RAW，比RAW8更高的动态范围。	高端手机/工业摄像头
RAW12	12位Bayer RAW，进一步扩展动态范围。	专业摄影、医疗成像
RAW14	14位Bayer RAW，极高动态范围（HDR）。	天文摄影、科学相机

输出：

格式	描述	与输入格式的关联
YUYV 4:2:2	打包式YUV 4:2:2，每两个像素共享一组CbCr（如`YUYVYUYV...`）。	通常来自YCbCr422输入
NV12 4:2:0	平面式YUV 4:2:0，亮度（Y）单独存储，色度（CbCr）交错存储且半分辨率。	通常由YCbCr420转换而来
NV16 4:2:2	平面式YUV 4:2:2，色度水平半分辨率但垂直全分辨率。	适用于YCbCr422输入
RG10	10位Bayer RAW的打包格式（如RGrGrGbB...），保留原始传感器数据。	直接来自RAW10/RAW12输入

关键点解析

色度抽样（Chroma Subsampling）
- 4:2:0（NV12）：色度分辨率减半（节省带宽，适合视频编码）。
- 4:2:2（YUYV/NV16）：色度水平减半，垂直保留（适合实时处理）。
- 4:4:4：无抽样，用于无损处理（未在列表中，但部分高端设备支持）。
RAW数据流
- RAW8/10/12/14是传感器原始数据，需ISP进行去马赛克（Demosaic）转换为RGB/YUV。
- RG10是RAW数据的打包输出格式，可能用于后期处理或直接存储。
转换逻辑
- YCbCr420 → NV12：直接对应，均为4:2:0。
- YCbCr422 → YUYV/NV16：YUYV为打包式，NV16为平面式。
- RAW → RG10：RAW数据经ISP处理后仍保留Bayer模式（未去马赛克）。

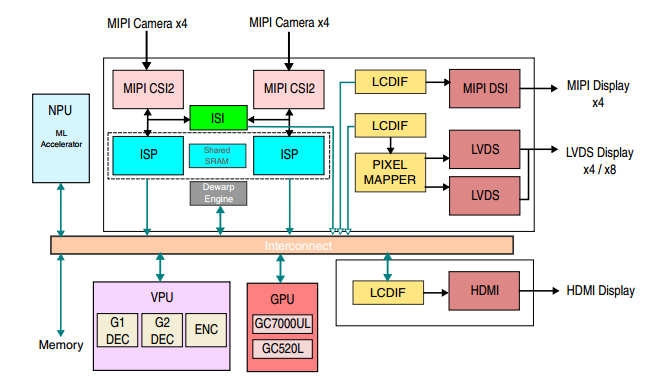

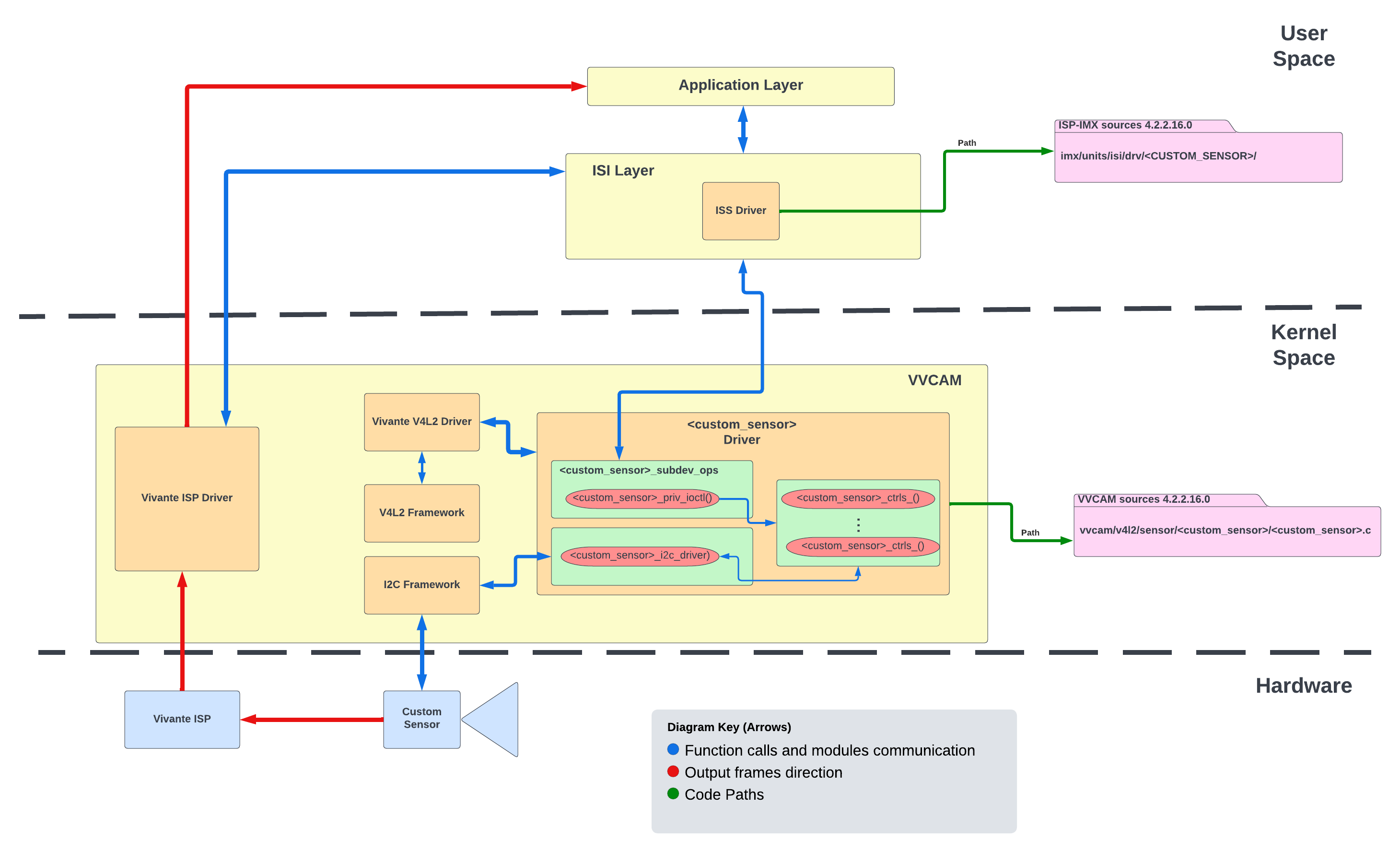

（2）IMX8系统中ISP 软件框架

ISI（Independent Sensor Interface）

定位与功能

核心目标：提供统一的传感器控制接口，屏蔽不同传感器的硬件差异，使ISP软件无需针对每个传感器修改代码。
关键特性：
- 标准化API：定义传感器初始化、寄存器读写、曝光/增益控制等通用操作（如IsiSetGainIss、IsiGetIntegrationTimeIss）。
- 多模式支持：适配线性/HDR模式（如双曝光、三曝光）、Bayer格式（RGGB/GRBG等）。
- 跨平台兼容：基于C语言实现，与BSP（如Linux LF5.15.32）解耦。

实现机制

结构体与函数指针
ISI通过结构体（如IsiSensor_t）封装传感器操作，以函数指针形式暴露接口。例如：

typedef struct {
    const char *pszName;                      // 传感器名称
    RESULT (*pIsiRegisterWriteIss)(...);     // 写寄存器函数指针
    RESULT (*pIsiSetGainIss)(...);           // 设置增益函数指针
    // ...其他操作函数
} IsiSensor_t;

驱动开发：传感器厂商需实现这些函数（如OV2775_IsiSetGainIss），并注册到ISI框架。
动态加载
通过IsiCamDrvConfig_t结构动态绑定传感器驱动：

IsiCamDrvConfig_t config = {
    .CameraDriverID = 0x2770,                // 传感器ID（如OV2775）
    .pfIsiGetSensorIss = OV2775_GetSensorIss, // 驱动入口函数
};

VVCAM（Vivante Camera Integration Layer）

定位与功能

核心目标：在Linux内核中实现传感器、MIPI-CSI、ISP硬件的驱动集成，提供V4L2兼容接口。
关键特性：
- V4L2子设备抽象：将传感器、ISP模块注册为/dev/v4l-subdevX，支持标准IOCTL。
- 双工作模式：
  - Native模式：直接通过IOCTL（如VVSENSORIOC_S_EXP）控制传感器。
  - V4L2模式：兼容Linux V4L2框架（如VIDIOC_S_FMT设置分辨率）。
- 硬件加速：集成Vivante ISP的专用硬件模块（如DPF去噪、WDR处理）。

实现机制

内核驱动架构

User Space
├── /dev/videoX (V4L2设备节点)
└── /dev/v4l-subdevX (传感器节点)
Kernel Space
├── VVCAM核心驱动
│   ├── MIPI-CSI控制器驱动
│   ├── ISP硬件寄存器操作
│   └── 缓冲区管理（DMA/MMAP）
└── 传感器驱动（如OV2775_mipi_v3.c）

ISI与VVCAM的协作关系

初始化阶段

VVCAM加载传感器驱动（如OV2775），调用IsiCreateSensorIss创建ISI实例。
ISI将传感器操作函数注册到VVCAM的V4L2子设备。

运行时控制

用户通过V4L2命令（如VIDIOC_S_EXPOSURE）触发VVCAM内核驱动。
VVCAM通过ISI接口（如IsiSetIntegrationTimeIss）最终控制传感器寄存器。

数据处理

传感器数据通过MIPI-CSI传输到ISP，VVCAM管理DMA缓冲区，ISI提供元数据（如曝光时间）。

（3）V4L2 模式下的摄像头传感器驱动程序：移植指南

要移植相机传感器，必须按照以下部分所述执行以下步骤：

在 CamDevice 中定义传感器属性并创建传感器实例。

ISS 驱动程序和 ISP 媒体服务器。

传感器校准文件。

VVCAM 驱动程序创建。

设备树修改。

（3-1）在 CamDevice 中定义传感器属性并创建传感器实例

（4）IMX8QM+MAX9286+MAX96705

max9286+max96705摄像头调试--基于imx8qm_max96755-CSDN博客

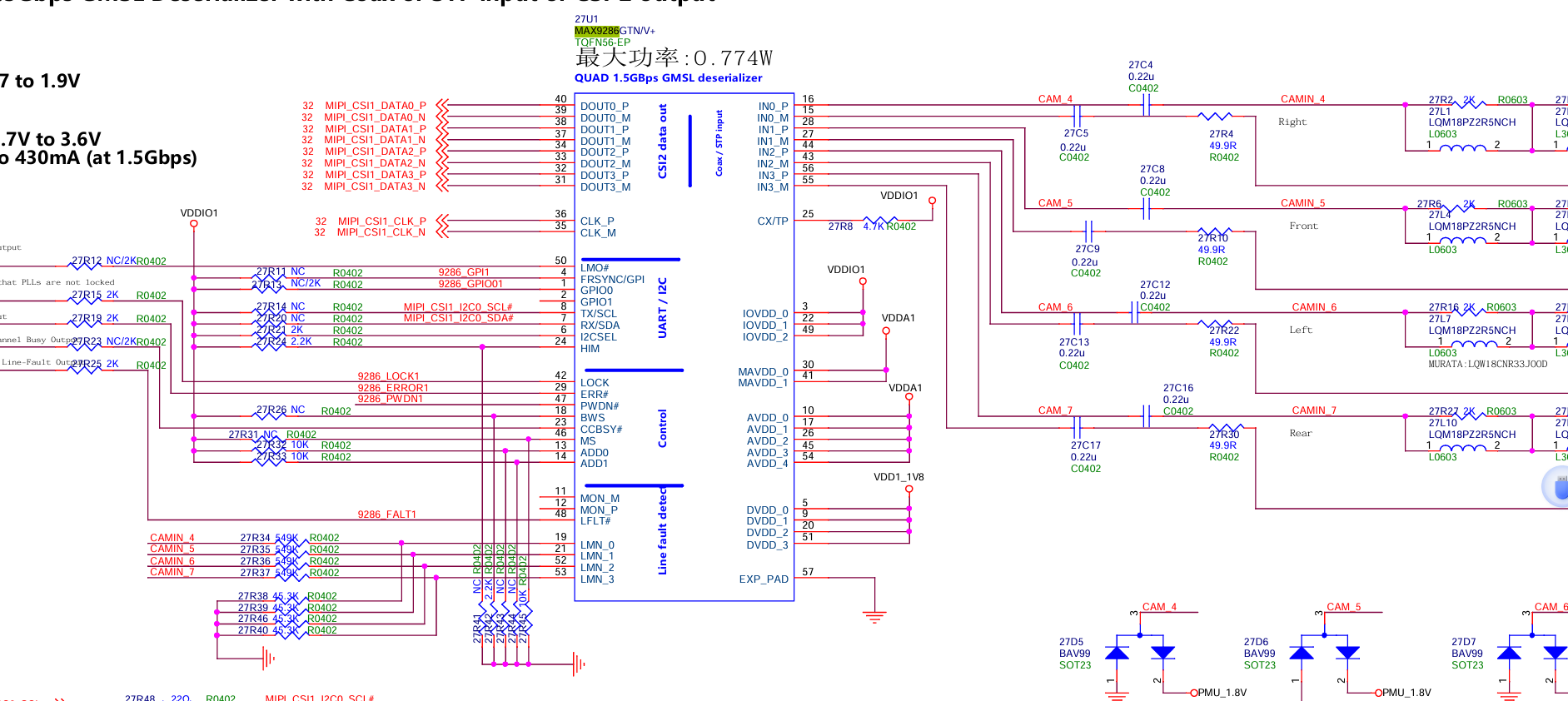

MAX9286芯片

MAX9286是一款四通道1.5Gbps GMSL解串器，支持同轴电缆或屏蔽双绞线(STP)输入，并输出CSI-2信号。

串行输入接口（GMSL 解串输入）

参数	规格
接口类型	4 通道差分输入（IN0± ~ IN3±）
支持电缆	50Ω 同轴电缆或 100Ω 屏蔽双绞线（STP）
数据速率	每通道 500Mbps ~ 1.5Gbps（总带宽 6Gbps）
输入阻抗	50Ω（同轴） / 100Ω（STP）
可编程均衡器	11 级可调（2.1dB ~ 13dB）
极性交换	支持（通过 `SWITCHINx` 寄存器配置）
ESD 保护	±8kV（接触放电，ISO 10605 / IEC 61000-4-2）
典型应用	连接 MAX9271/MAX9273 等 GMSL 串行器

CSI-2 输出接口（MIPI 输出）

参数	规格
接口类型	4 对差分数据通道（DOUT0± ~ DOUT3±） + 1 对差分时钟（CLK±）
数据速率	每通道 80Mbps ~ 1.2Gbps（支持 D-PHY 1.2Gbps）
输出模式	可配置 1/2/4 通道输出
极性交换	支持（通过 `SWITCHDOx` 寄存器配置）
输出阻抗	50Ω（单端）
数据格式	RAW8/10/12/14/16、YUV422、RGB565/666/888 等（通过 `DATATYPE` 配置）
典型应用	连接 SoC（如 NVIDIA Jetson、TI Jacinto、Renesas R-Car）

控制通道接口（I2C/UART）

参数	规格
接口模式	I2C 或 UART（由 `I2CSEL` 引脚选择）
I2C 模式	- 标准 I2C（SCL/TX、SDA/RX） - 支持 9.6kbps ~ 1Mbps（可编程） - 支持时钟拉伸
UART 模式	- 半双工（TX/RX） - 9.6kbps ~ 1Mbps（自动波特率检测） - 支持 UART-to-I2C 转换
设备地址	可编程（默认由 `ADD0/ADD1` 引脚设置）
典型应用	连接 MCU（如 STM32、NXP i.MX）或 SoC

GPIO 与状态监控接口

参数	规格
GPIO0/GPIO1	开漏输出（带内部 60kΩ 上拉），可配置为输入/输出

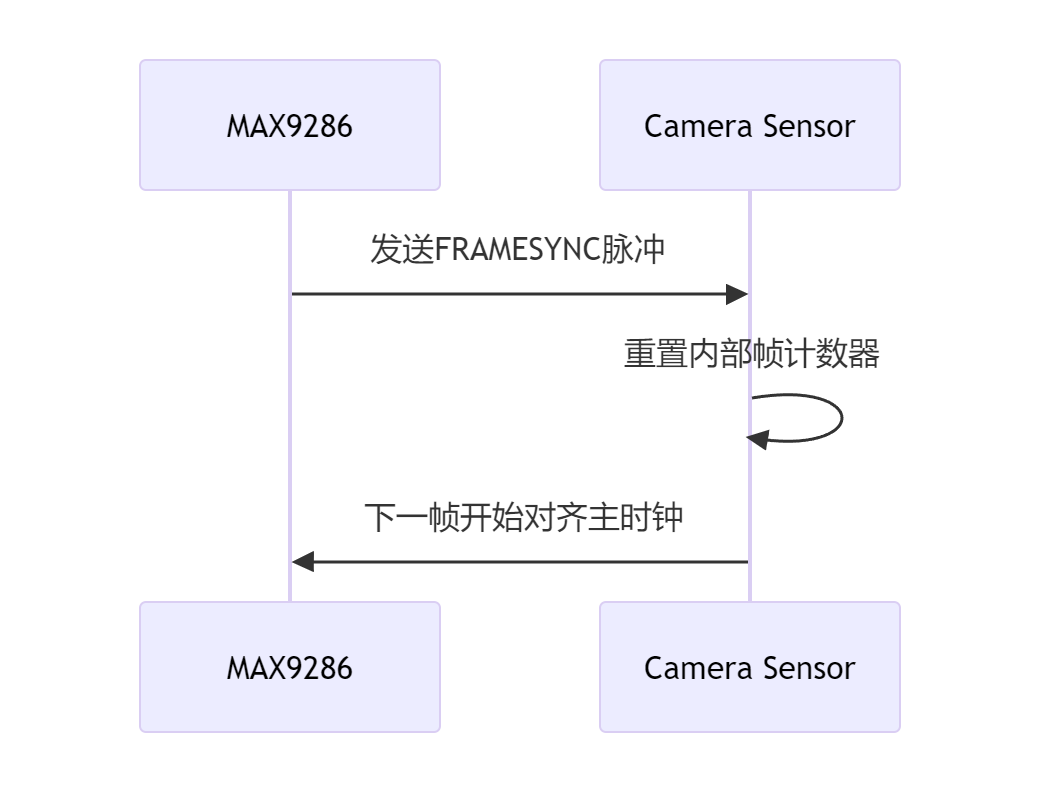

FRSYNC/GPI	帧同步输入/输出（可配置为 GPIO）
LOCK	开漏输出，指示 PLL 锁定状态（高=锁定）
ERR	开漏输出，指示数据错误（低=错误）
LFLT	开漏输出，指示线路故障（低=故障）
LMN0~LMN3	线路故障检测输入（支持短路、开路、电池短路检测）

典型应用配置

功能	推荐配置
4x 摄像头系统	- 4x GMSL 输入（IN0~IN3） - CSI-2 4 通道输出 - I2C 控制所有摄像头
2x 摄像头+GPIO	- 2x GMSL 输入（IN0/IN1） - CSI-2 2 通道输出 - GPIO 控制外部设备
低功耗模式	`PWDN=0` 或 `SLEEP=1`（关闭串行链路，仅保留控制通道）

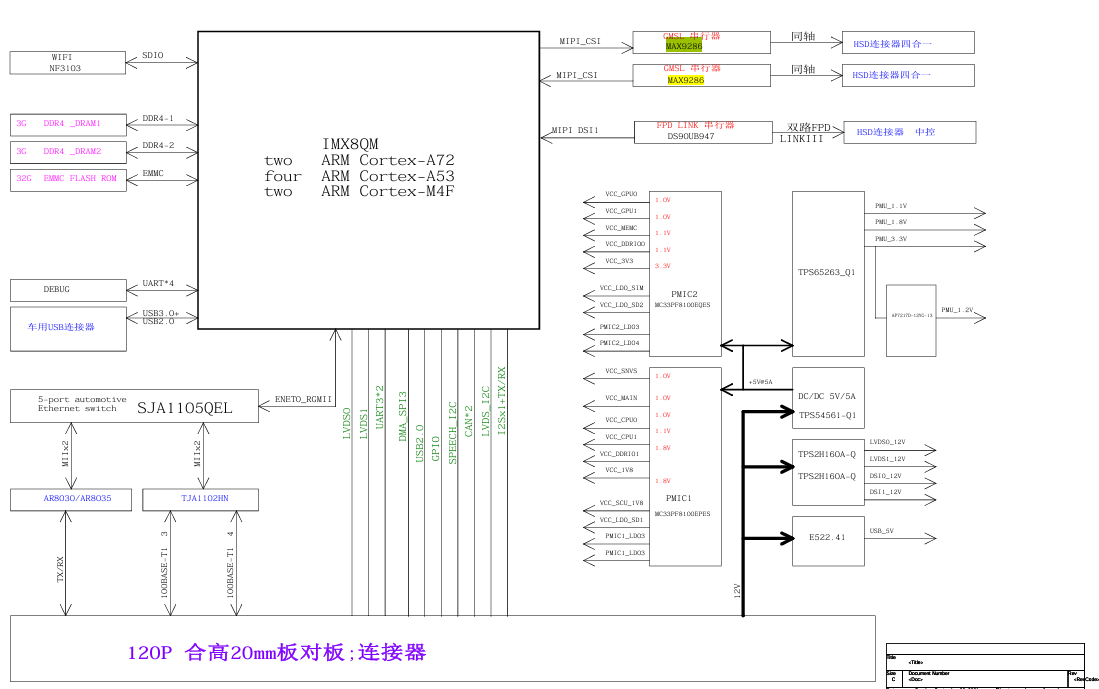

IMX8QM 结构图

MIPI接口介绍

MIPI是什么意思? MIPI是什么接口? MIPI接口多少引脚？全面解读MIPI测试测量技术 - 知乎

设备树配置

i2c@58226000 {
	compatible = "fsl,imx8qm-lpi2c"; // 匹配NXP LPI2C驱动
	reg = <0x0 0x58226000 0x0 0x1000>; // 寄存器基地址 + 大小（64-bit地址格式）
	interrupts = <0x8 0x4>; // 中断号，使用中断控制器 phandle 为 0xc4
	interrupt-parent = <0xc4>;

	clocks = <0x3 0x112 0x3 0x23b>; // 外设时钟和IPG总线时钟
	clock-names = "per", "ipg";

	assigned-clocks = <0x3 0x112>; // 分配并设置外设时钟
	assigned-clock-rates = <0x16e3600>; // 设置为25MHz（0x16e3600）

	power-domains = <0xee>; // 电源域信息，控制I2C模块供电
	status = "okay";

	#address-cells = <0x1>;
	#size-cells = <0x0>;
	clock-frequency = <0x186a0>; // 设置I2C总线默认频率为100kHz（0x186a0）

		max9286_mipi@6A {
			compatible = "maxim,max9286_mipi";
			reg = <0x6a>;// I2C地址为0x6A
			pinctrl-names = "default";
			pinctrl-0 = <0xef>;// 使用设备树中编号为 0xef 的 pinctrl 配置
			clocks = <0x3 0x0>;// 时钟来源（dummy 或外部 MCLK）
			clock-names = "capture_mclk";
			mclk = <0x19bfcc0>;// 频率为27MHz（0x19bfcc0 = 27000000）
			mclk_source = <0x0>;// MCLK来源选择（驱动定义）
			pwn-gpios = <0xf0 0x1b 0x0>;// Power Down 引脚：GPIO控制摄像头模块上电，GPIO控制器phandle=0xf0，IO编号0x1b（27），低电平有效
			virtual-channel;// 启用虚拟通道支持（可管理多摄像头流）
           //MIPI CSI 接口绑定：port / endpoint
			port {

				endpoint {
					remote-endpoint = <0xf1>;// 对应接收端设备的endpoint（例如CSI0接口）
					data-lanes = <0x1 0x2 0x3 0x4>;// 使用 MIPI 数据通道 1~4
					linux,phandle = <0xc5>;
					phandle = <0xc5>;
				};
			};
		};
	};

由设备树可知MAX9286在linux 中被视做一个i2C设备

相机I2C地址

root@imx8qmmek:~# i2cdetect -r -y 9
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- 36 37 38 39 3a -- -- -- -- --
40: -- 41 42 43 44 45 -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- UU -- -- -- -- --

为什么i2c地址是以上的呢

观察max9286.c驱动如下：

// 定义支持的最大摄像头数（即最大 MAX96705 数量）
#define MAX96705_MAX_SENSOR_NUM  4

// 定义解串器 MAX9286 的 I2C 地址
#define ADDR_MAX9286             0x6A

// 定义串行器 MAX96705 的起始地址
#define ADDR_MAX96705           0x40

// 定义广播地址（用于统一对所有 MAX96705 写指令）
#define ADDR_MAX96705_ALL       (ADDR_MAX96705 + 5)  // 0x45

// 定义摄像头类型对应的出厂 I2C 地址
#define ADDR_OV_SENSOR          0x30  // OmniVision 摄像头默认地址
#define ADDR_AP_SENSOR          0x36  // Aptina 或其他品牌摄像头默认地址

// 开始循环初始化每个 MAX96705 + 摄像头组合
for (i = 1; i <= MAX96705_MAX_SENSOR_NUM; i++) {

    // 如果该路（i）没有连接摄像头（根据传感器存在的位图判断），则跳过
    if (((0x1 << (i - 1)) & max9286_data->sensor_is_there) == 0)
        continue;

    // 开启 MAX9286 的控制链路和视频链路，第 i 位设置为 1（0x11 表示启用 control 和 video channel）
    reg |= (0x11 << (i - 1));
    max9286_write_reg(max9286_data, 0x0A, reg);  // STEP 15，寄存器 0x0A 是控制链路寄存器

    // 给第 i 路的 MAX96705 设置新的 I2C 地址（通过广播通道或默认地址设置）
    max96705_write_reg(max9286_data, 0, 0x00, (ADDR_MAX96705 + i) << 1);  // 写入寄存器 0x00 设置新地址
    msleep(2);  // 等待配置生效

    // 配置串行器的解串器目标地址（告诉 MAX96705 数据应该发送到哪个 MAX9286）
    max96705_write_reg(max9286_data, i, 0x01, ADDR_MAX9286 << 1);

    // 设置摄像头 alias 地址（新的地址），主控后续通过 alias 地址访问 sensor（用于转发）
    max96705_write_reg(max9286_data, i, 0x09, (sensor_addr + i) << 1);  // 0x09 是 alias 寄存器

    // 设置摄像头的默认地址（设备实际出厂 I2C 地址）
    max96705_write_reg(max9286_data, i, 0x0A, sensor_addr << 1);  // 通常为 0x30 或 0x36

    // 设置所有串行器的广播地址，允许主控对所有串行器发广播命令（非必要，但通常保留）
    max96705_write_reg(max9286_data, i, 0x0B, ADDR_MAX96705_ALL << 1);

    // 设置该串行器的新地址，后续通信将使用此地址代替默认值或广播地址
    max96705_write_reg(max9286_data, i, 0x0C, (ADDR_MAX96705 + i) << 1);  // 设置为 0x41、0x42 等

    msleep(1);  // 等待设置稳定

    // 打印初始化完成的摄像头索引（调试信息）
    pr_info("max9286_mipi: initialized sensor  = 0x%02x.\n", i);

    // 读取串行器寄存器，用于调试确认配置正确
    max96705_dump_registers(max9286_data, i);
}

通道编号 (i)	MAX96705 地址	摄像头 alias 地址	实际 sensor 地址
1	0x41	0x37	0x30 或 0x36
2	0x42	0x38	0x30 或 0x36
3	0x43	0x39	0x30 或 0x36
4	0x44	0x3A	0x30 或 0x36

数据从MIPI-CSI2接口接收后传输给ISI模块处理

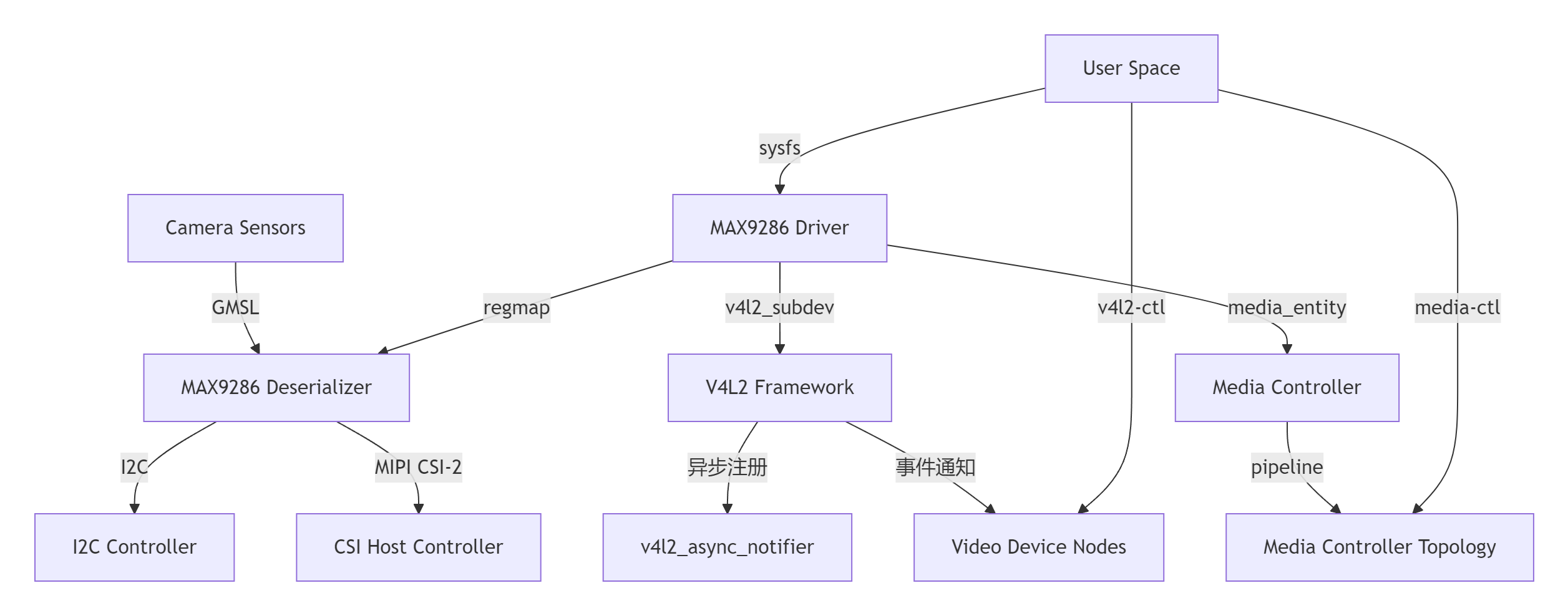

（5）V4L2 生成生成设备号流程

在 i.MX8QM 平台上，MAX9286 相机的注册到内核的过程主要涉及以下几个关键步骤，结合 V4L2 框架和 NXP 的 BSP 实现：

MAX9286 驱动的相机探测逻辑是：

通过 I2C 读取硬件寄存器 检测物理连接和传感器身份。
动态配置 I2C 地址和 CSI 通道 适配实际拓扑。
为每个相机注册 V4L2 子设备，通过媒体框架暴露到用户空间。

<1>检测 MAX9286 自身状态

读取芯片ID：
通过 I2C 读取 MAX9286 的寄存器 0x1E，验证返回值是否为 0x40（芯片标识符）。

retval = max9286_read_reg(max9286_data, 0x1e);
if (retval != 0x40) {
    dev_err(dev, "MAX9286 not found!\n");
    return -ENODEV;
}

<2>检测物理连接状态

读取链路状态寄存器 0x49：
- 位 0~3：表示本地链路检测（如电缆连接）。
- 位 4~7：表示远端相机电源状态。

reg = max9286_read_reg(max9286_data, 0x49);
max9286_data->sensor_is_there = ((reg >> 4) & 0xF) | (reg & 0xF);

示例：sensor_is_there = 0x05（二进制 0101）表示 链路 0 和 2 连接了相机。

<3>验证相机传感器

通过 MAX96705 访问 OV10635 的寄存器：
动态分配 I2C 地址后，读取传感器的 PID（0x300A）和 VER（0x300B）寄存器：

ov10635_read_reg(max9286_data, index, OV10635_REG_PID, &pid);
if (pid != 0xA6) {
    dev_err(dev, "OV10635 not found on link %d!\n", index);
    return -ENODEV;
}

<4>动态注册检测到的相机

重映射 I2C 地址：
为每个检测到的 MAX96705 分配唯一的 I2C 地址（如 0x41、0x42 等）：

max96705_write_reg(max9286_data, i, 0x00, (ADDR_MAX96705 + i) << 1);

设置 CSI 虚拟通道（VC）：

根据相机数量配置 MAX9286 的通道映射（寄存器 0x0B）：

max9286_write_reg(max9286_data, 0x0B, 0xE4); // 单相机映射到 VC0

详细过程

1. 硬件探测阶段

(1) I2C 设备注册

MAX9286 驱动加载

// drivers/media/i2c/max9286.c
module_i2c_driver(max9286_i2c_driver); // 注册I2C驱动

内核匹配设备树中的 compatible = "maxim,max9286"，调用 probe()。

传感器 I2C 探测
MAX9286 通过反向通道（Reverse Channel）访问传感器：

max9286_probe() {
    // 1. 初始化GMSL链路
    max9286_write(reg, val); // 配置解串器寄存器

    // 2. 探测传感器I2C地址（如0x20）
    i2c_remote = i2c_new_dummy(client->adapter, 0x20);
    sensor_client = devm_kzalloc(dev, sizeof(*sensor_client), GFP_KERNEL);
}

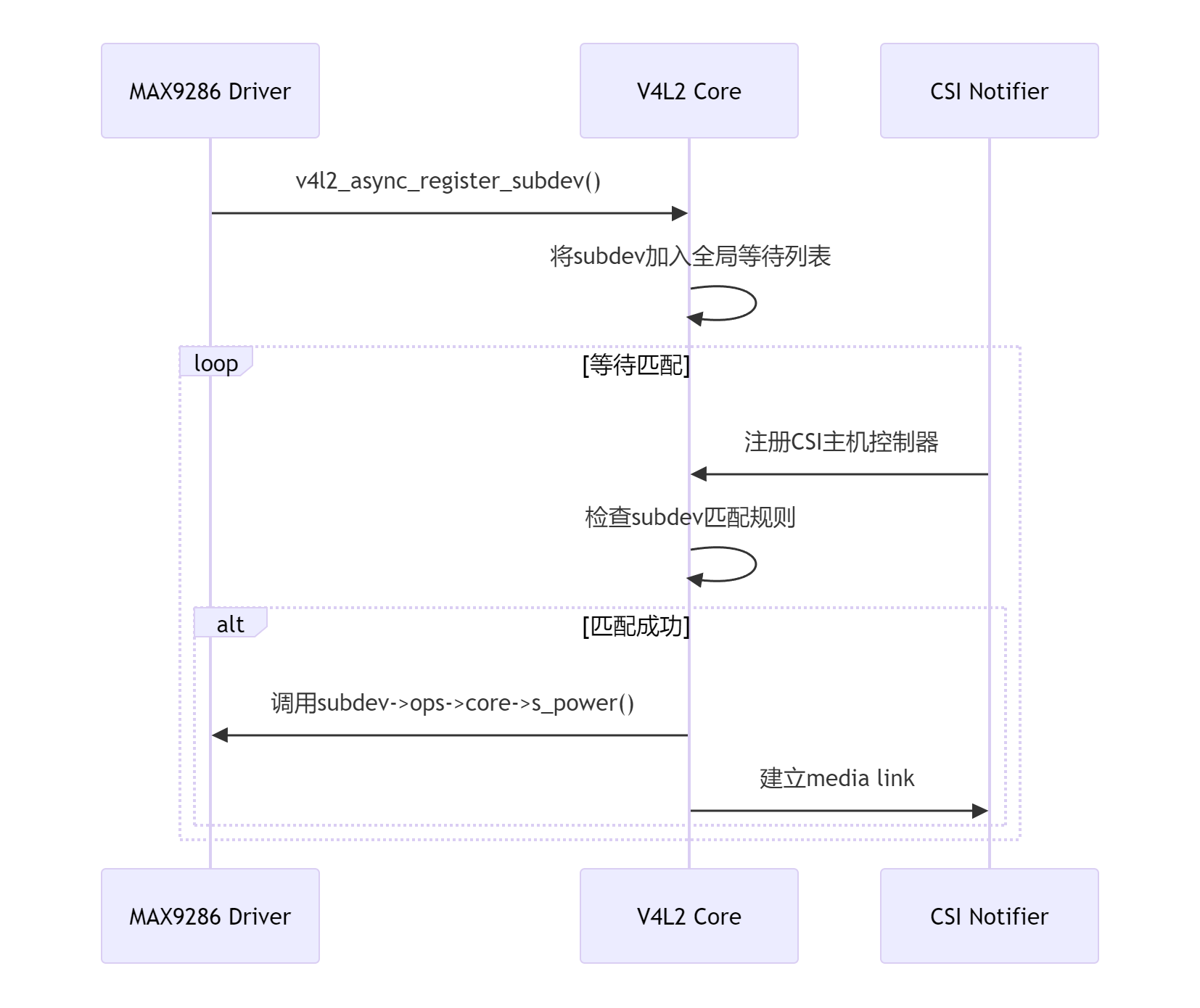

2. V4L2 异步注册流程

(1) 主设备（MAX9286）初始化

max9286_probe() {
    // 1. 注册V4L2主设备
    v4l2_device_register(dev, &max9286->v4l2_dev);

    // 2. 初始化异步通知器
    INIT_LIST_HEAD(&max9286->notifier.waiting);
    max9286->notifier.ops = &max9286_notify_ops;

    // 3. 添加子设备描述（传感器）
    struct v4l2_async_subdev *asd;
    asd = v4l2_async_notifier_add_i2c_subdev(&max9286->notifier, 0x20, sizeof(*asd));

    // 4. 注册异步通知器
    v4l2_async_notifier_register(&max9286->v4l2_dev, &max9286->notifier);
}

(2) 子设备（传感器）绑定

// 传感器驱动（如ov10635.c）
ov10635_probe() {
    // 1. 注册V4L2子设备
    v4l2_i2c_subdev_init(sd, client, &ov10635_ops);

    // 2. 实现媒体实体接口
    sd->entity.function = MEDIA_ENT_F_CAM_SENSOR;
    pads[0].flags = MEDIA_PAD_FL_SOURCE;
    media_entity_pads_init(&sd->entity, 1, pads);

    // 3. 异步注册（由MAX9286的notifier触发）
    v4l2_async_register_subdev(sd);
}

(3) 异步绑定回调

当传感器注册完成时，触发 MAX9286 的 bound() 回调：

static const struct v4l2_async_notifier_operations max9286_notify_ops = {
    .bound = max9286_notify_bound, // 绑定成功回调
};

max9286_notify_bound() {
    // 1. 获取传感器子设备指针
    struct v4l2_subdev *sensor_sd = max9286->notifier.subdevs[0]->sd;

    // 2. 创建媒体链路（MAX9286 -> 传感器）
    media_create_pad_link(&sensor_sd->entity, SENSOR_PAD_SRC,
                        &max9286->sd.entity, MAX9286_PAD_SINK, 0);
}

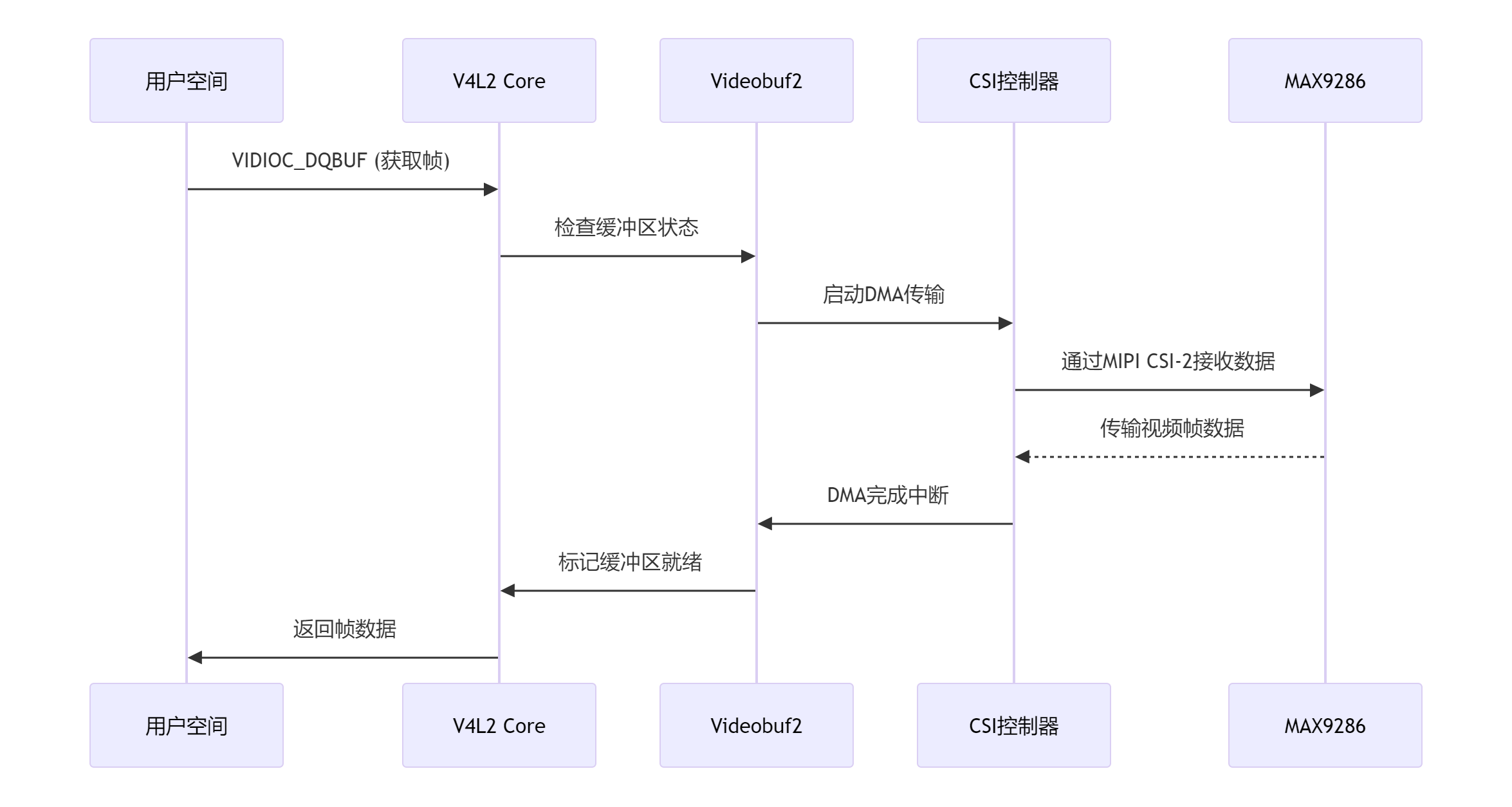

3. CSI-2 接口与 Video 节点生成

(1) CSI-2 控制器绑定

// i.MX8QM CSI驱动（mx8qm_csi.c）
csi_probe() {
    // 1. 注册V4L2子设备
    v4l2_subdev_init(&csi->sd, &csi_subdev_ops);

    // 2. 创建媒体实体
    pads[CSI_PAD_SINK].flags = MEDIA_PAD_FL_SINK;
    media_entity_pads_init(&csi->sd.entity, 1, pads);

    // 3. 与MAX9286建立链路
    media_create_pad_link(&max9286->sd.entity, MAX9286_PAD_SOURCE,
                        &csi->sd.entity, CSI_PAD_SINK, 0);
}

(2) Video 设备节点创建

// CSI驱动中注册video_device
csi_probe() {
    // 1. 初始化video_device
    csi->vdev = video_device_alloc();
    csi->vdev->fops = &csi_fops;
    csi->vdev->v4l2_dev = &csi->v4l2_dev;

    // 2. 注册video设备
    video_register_device(csi->vdev, VFL_TYPE_VIDEO, -1); // 生成/dev/videoX
}

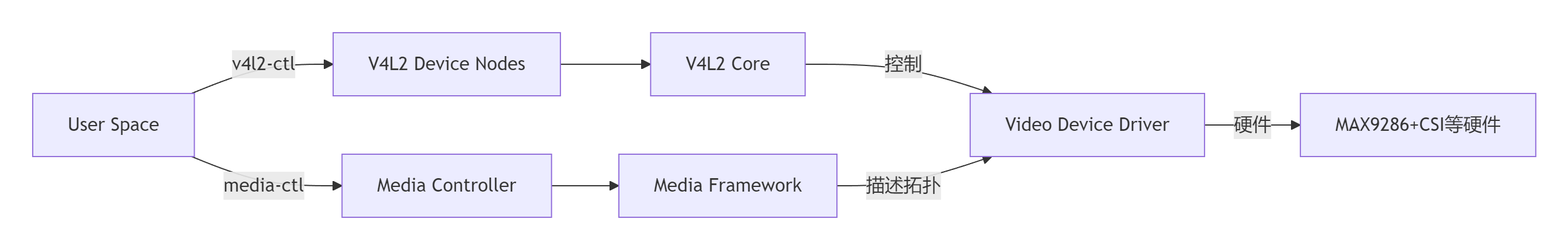

4. 用户空间访问 `/dev/videoX`

(1) 节点生成路径

MAX9286 I2C探测 → 传感器异步注册 → 媒体链路建立 → CSI-2绑定 → video_register_device()

max9286_probe()
  → v4l2_async_notifier_register()
    → ov10635_probe() [传感器]
      → v4l2_async_register_subdev()
        → max9286_notify_bound() [回调]
          → media_create_pad_link()
            → csi_probe() [i.MX8QM CSI]
              → video_register_device() → /dev/video0

5.IMX8QM Gstreamer 加速

（1）🔄 普通拷贝流程（非零拷贝）

摄像头驱动将图像写入内核空间 buffer。
应用程序从内核空间复制数据到用户空间处理。
编码器再次从用户空间读取数据 → 再拷贝。

问题： 多次拷贝增加 CPU 负担、延迟变大。

（2）DMA加速

gst-launch-1.0 v4l2src device=/dev/video0 num-buffers=300 io-mode=dmabuf ! \
  'video/x-raw,format=(string)NV12,width=1920,height=1080,framerate=(fraction)30/1' ! \
  queue ! v4l2h264enc output-io-mode=dmabuf-import ! avimux ! filesink location=test.avi

✅ 零拷贝流程（使用 dmabuf）

摄像头驱动将图像采集到 DMA buffer（由内核分配的共享内存）。
dmabuf 机制创建一个 文件描述符（fd），表示这块 buffer。
这个 fd 被 GStreamer 元素之间传递，无需复制实际数据。
编码器直接通过这个 fd 访问图像数据，完成编码。

[Camera] → [DMA Buffer (dmabuf)] → [H.264 Encoder] → [AVI Mux] → [File]
       无需复制            直接访问              流处理

（3）MMAP加速

gst-launch-1.0 v4l2src io-mode=2 device=/dev/video0 do-timestamp=true ! \
  'video/x-raw, width=1280, height=720, framerate=30/1, format=UYVY' ! autoconvert ! \
  'video/x-raw, width=1280, height=720, framerate=30/1, format=I420' ! autovideosink sync=false

虽然不如 dmabuf 那样灵活，但 MMAP 也可以实现“准零拷贝”，关键在于内核将驱动的 buffer 映射到用户空间，避免实际数据复制。

内核将摄像头驱动分配的一块连续内存通过 mmap() 暴露给用户态。
GStreamer 的 v4l2src 使用这块映射内存作为源数据，避免了“内核→用户”的数据复制。

[Camera Driver Buffer] ← mmap() → [User-space GStreamer]
         ↑                     ↑
       共享内存映射          无需拷贝

6. MAX9286 驱动

驱动入口

驱动通过module_i2c_driver(max9286_i2c_driver)宏注册为I2C驱动
实际入口是max9286_probe()函数，当匹配的I2C设备被发现时调用

/*
 * MAX9286 I2C 驱动结构体定义
 * 这个结构体定义了MAX9286解串器芯片的I2C驱动参数和操作函数
 */
static struct i2c_driver max9286_i2c_driver = {
    /* 驱动核心信息 */
    .driver = {
        /* 模块所有者，设置为当前模块 */
        .owner = THIS_MODULE,

        /* 驱动名称，必须唯一 */
        .name   = "max9286_mipi",

        /*
         * 设备树匹配表
         * 用于与设备树(DTS)中的节点匹配
         * of_match_ptr宏确保在没有配置CONFIG_OF时也能安全编译
         */
        .of_match_table = of_match_ptr(max9286_of_match),
    },

    /* 设备探测函数，当I2C设备匹配时调用 */
    .probe  = max9286_probe,

    /* 设备移除函数，当设备断开或驱动卸载时调用 */
    .remove = max9286_remove,

    /*
     * I2C设备ID表
     * 用于非设备树情况下的设备匹配
     * 本例中为空表，表示完全依赖设备树匹配
     */
    .id_table = max9286_id,
};

max9286_probe驱动

max9286_probe 是 MAX9286 驱动的主要初始化函数，当内核检测到与驱动匹配的 I2C 设备时调用。下面我将详细分析这个函数的各个部分：

static int max9286_probe(struct i2c_client *client,
        const struct i2c_device_id *id)

初始化和资源分配

struct device *dev = &client->dev;
struct sensor_data *max9286_data;
struct v4l2_subdev *sd;
int retval;
int ret = 0;
int err = -1;

获取设备指针
声明驱动数据结构体指针
声明返回值和错误码变量

内存分配和基础设置

max9286_data = devm_kzalloc(dev, sizeof(*max9286_data), GFP_KERNEL);
if (!max9286_data)
    return -ENOMEM;

使用设备资源管理API分配内存
检查分配是否成功

时钟资源获取

max9286_data->sensor_clk = devm_clk_get(dev, "capture_mclk");
if (IS_ERR(max9286_data->sensor_clk)) {
    dev_err(dev, "clock-frequency missing or invalid\n");
    return PTR_ERR(max9286_data->sensor_clk);
}

设备树参数解析

retval = of_property_read_u32(dev->of_node, "mclk", &(max9286_data->mclk));
retval = of_property_read_u32(dev->of_node, "mclk_source",
        (u32 *)&(max9286_data->mclk_source));

//从设备树读取时钟频率参数
//读取时钟源配置
max9286_data->pwn_gpio = of_get_named_gpio(dev->of_node, "pwn-gpios", 0);
if (!gpio_is_valid(max9286_data->pwn_gpio)) {
    dev_err(dev, "no sensor pwdn 0 pin available\n");
    return -ENODEV;
}

retval = devm_gpio_request_one(dev, max9286_data->pwn_gpio,
        GPIOF_OUT_INIT_HIGH, "max9286_pwd");
if (retval < 0)
    return retval;

//从设备树读取时钟频率参数
//读取时钟源配置



SoC GPIO27 ────┬───[电阻]───┬─── MAX9286的PWREN引脚
               │           │
              [电容]       [下拉电阻]
               │           │
              GND         GND

MAX9286-V4L2架构关系图

对于MAX9286这种复杂相机系统需要使用媒体控制器（Media Controller）

组件	V4L2	媒体控制器（Media Controller）
主要职责	提供视频设备的统一API（如摄像头、编解码器）	描述和管理硬件内部的数据流拓扑关系
操作对象	设备节点（如`/dev/videoX`）	媒体实体（Media Entity）和链接（Link）
用户空间工具	`v4l2-ctl`、`GStreamer`	`media-ctl`、`v4l2-ctl --list-devices`
适用场景	简单设备（如USB摄像头）	复杂多组件设备（如MIPI CSI-2相机管道）

驱动中媒体控制器和 V4l2的关系

V4L2的角色：
- 提供标准化的视频设备操作接口（如VIDIOC_STREAMON、VIDIOC_REQBUFS）
- 管理缓冲区队列（DMA Buffer）和流控制
媒体控制器的角色：
- 定义硬件内部组件的连接关系（如MAX9286的VC0 Pad → CSI2接收器）
- 动态配置数据流路径（通过media-ctl修改Link状态）

用户查看完整链路：media-ctl -p -d /dev/media0

输出示例：

Entity: max9286 (1 pads, 1 links)
          Type: V4L2 Subdev
          Pad0: Source [VPAD]
            -> "imx8-csi":0 [ENABLED]

异步注册到V4L2和媒体控制器

为什么需要异步注册？

 硬件依赖问题

典型场景：MAX9286需要等待CSI主机控制器（如i.MX8的CSI模块）先初始化完成，才能建立MIPI CSI-2链路。
传统同步注册的缺陷：
- 若按顺序加载驱动，可能因依赖设备未就绪导致初始化失败。
- 内核模块加载顺序不可控（尤其热插拔场景）。

动态拓扑需求

MAX9286的4个VC（Virtual Channel）Pads可能需要动态连接到不同的接收器（如ISP/CSI/Video Encoder）。
异步机制允许运行时根据实际需求绑定设备。

异步注册如何工作

// 1. 定义异步子设备
struct v4l2_async_subdev asd = {
    .match_type = V4L2_ASYNC_MATCH_OF, // 使用设备树匹配
};

// 2. 注册异步子设备
v4l2_async_register_subdev(&max9286->subdev);

当新增一个GMSL摄像头时，异步机制动态扩展拓扑，无需重启驱动。
异步注册确保所有依赖设备就绪后，才调用pm_runtime_get_sync()上电。

具体到MAX9286的优势

多摄像头支持：

4个VC Pads可独立绑定到不同处理单元：

# VC0 → CSI0 (原始数据)
# VC1 → ISP (图像处理)
# VC2 → Encoder (H.264编码)

解耦初始化顺序：避免硬编码依赖关系。

支持动态拓扑：适应多变的硬件连接场景。

统一管理接口：通过V4L2和媒体控制器提供一致的用户空间API。

当开始相机打开流后，驱动如何处理

用户空间触发流启动

// 用户空间示例（如v4l2-ctl或GStreamer）
ioctl(fd, VIDIOC_STREAMON, &buf_type);

V4L2核心层处理

参数验证

检查缓冲区类型（V4L2_BUF_TYPE_VIDEO_CAPTURE_MPLANE）
确认已通过VIDIOC_REQBUFS分配缓冲区

媒体链路检查

通过媒体控制器验证数据路径完整性：

MAX9286驱动处理流程

v4l2_ioctl() → __video_do_ioctl() → vb2_ioctl_streamon() → vb2_start_streaming()
→ v4l2_subdev_call(sd, video, s_stream, 1)

硬件配置（max9286_s_stream实现）

static int max9286_s_stream(struct v4l2_subdev *sd, int enable) {
    struct max9286_dev *max9286 = to_max9286(sd);

    if (enable) {
        // 1. 配置MAX9286视频通道
        regmap_write(max9286->regmap, 0x15, 0x13); // 启用CSI输出

        // 2. 配置GMSL串行器（如OV10635摄像头）
        for (i = 0; i < MAX_CAMERAS; i++) {
            ov10635_write_reg(max9286, i, 0x0100, 0x01); // 启动摄像头传感器
        }

        // 3. 启用MIPI时钟和数据通道
        regmap_write(max9286->regmap, 0x12, 0xF3); // DDR模式，4数据通道
    } else {
        // 停止流时的反向操作
    }
}

视频帧流式传输

DMA通道准备

CSI控制器检测MIPI数据有效信号（VSYNC/HSYNC）
通过VB2框架（Videobuf2）初始化DMA传输：

相机时间同步

MAX9286通过专用GPIO引脚输出全局帧同步脉冲，可达±50ns（依赖PCB布线等长设计）

// 配置寄存器0x0A启用硬件同步
regmap_write(max9286->regmap, 0x0A, 0x84); // 启用FRAMESYNC输出
regmap_write(max9286->regmap, 0x1B, 0x01);  // 使用外部同步模式

Gstreamer （imx8+MAX9286+MAX96702）学习笔记

1.总体架构

1.1 顶层：应用与工具层（Multimedia Applications & Tools）​

1.2 中间层：核心框架（Core Framework）​

核心机制​​

1.3 底层：插件与数据源/接收层（Plugins & Protocols/Sources/Sinks）​
