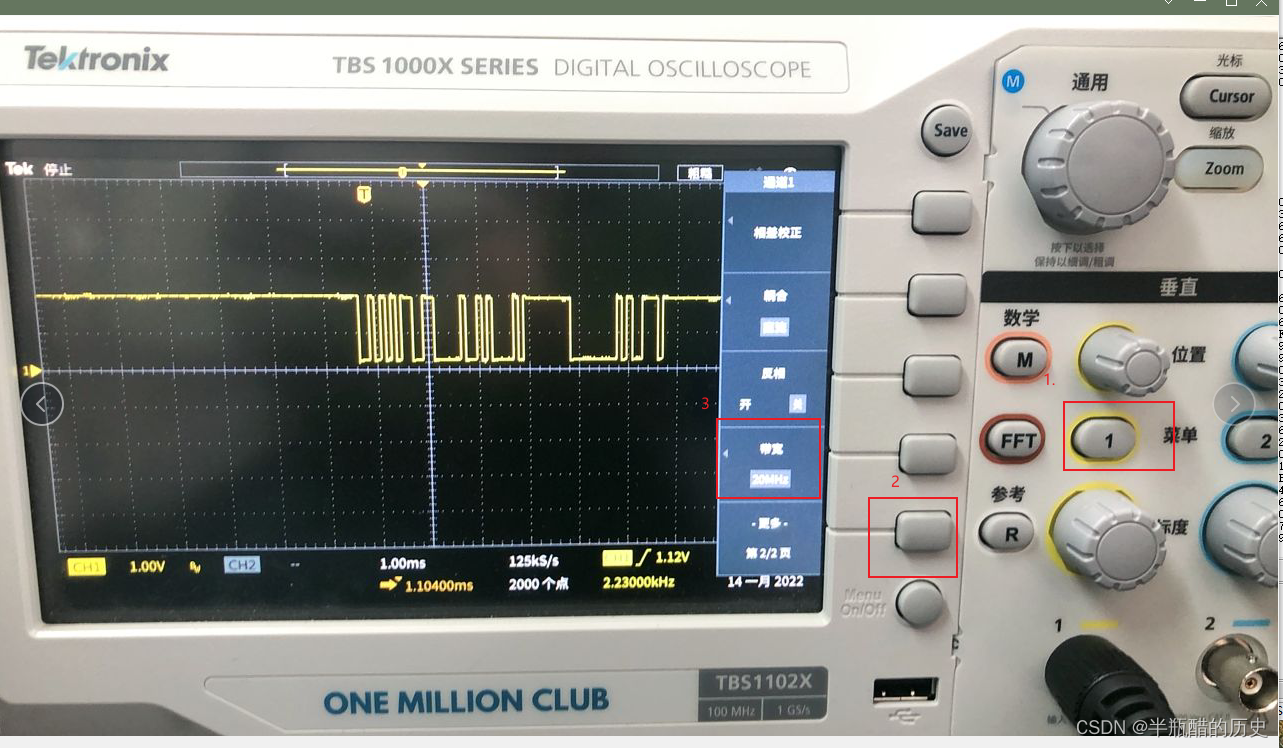

调节示波器带宽的步骤：

调节示波器带宽的作用：

20MHz带宽是示波器的带宽限制功能，该功能开启时，示波器的-3dB带宽约为20MHz。
带宽限制的作用主要是在一些希望减少高频噪声对测量的影响的场合，如电源纹波测量

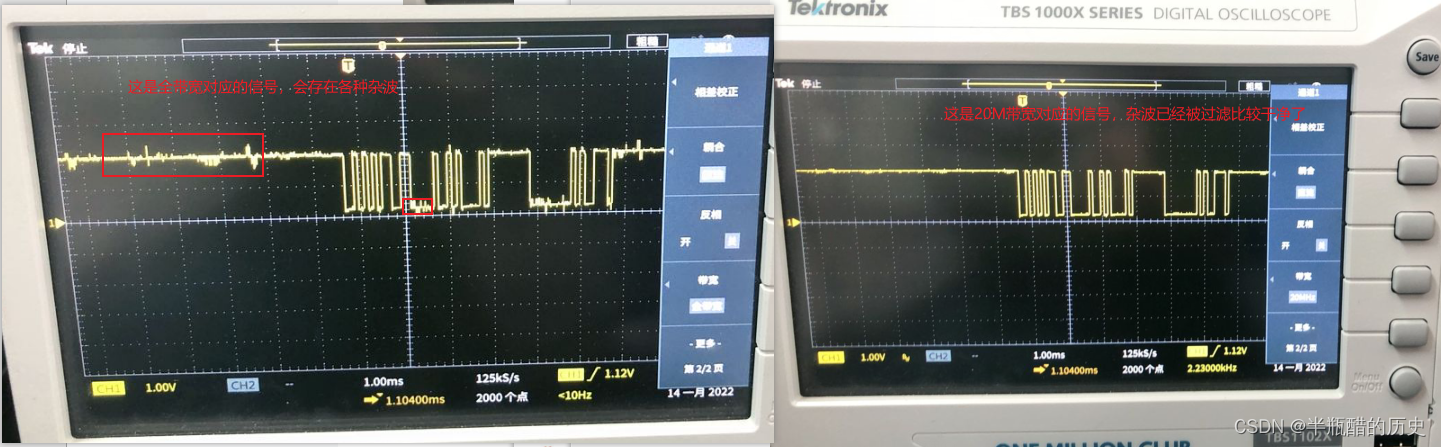

20M带宽和全带宽的信号差异如下：
