Solidworks里面扭簧的安装
在solidworks里面进行motion仿真时，点击添加弹簧，可以添加线性弹簧和扭转弹簧。对于线性弹簧，只需要点击两个圆柱面就可以添加这两个圆柱面之间的弹簧了，然后可以设置弹簧原长等参数。

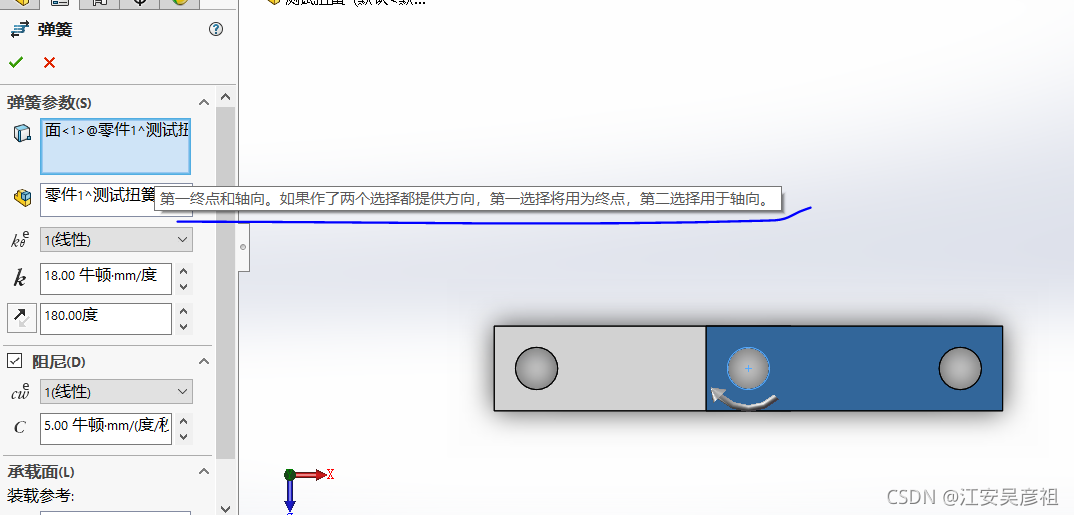

对于扭转弹簧，第一个选项框提示的内容很多人不知道应该怎么选择。选择方法如下：

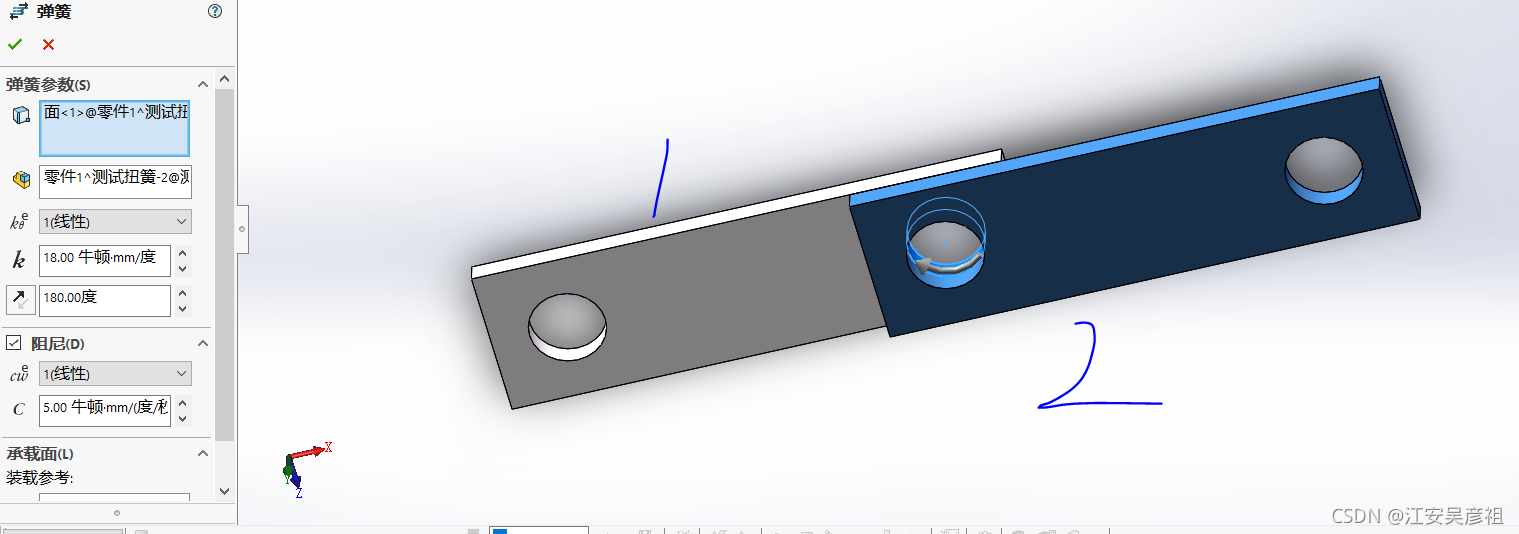

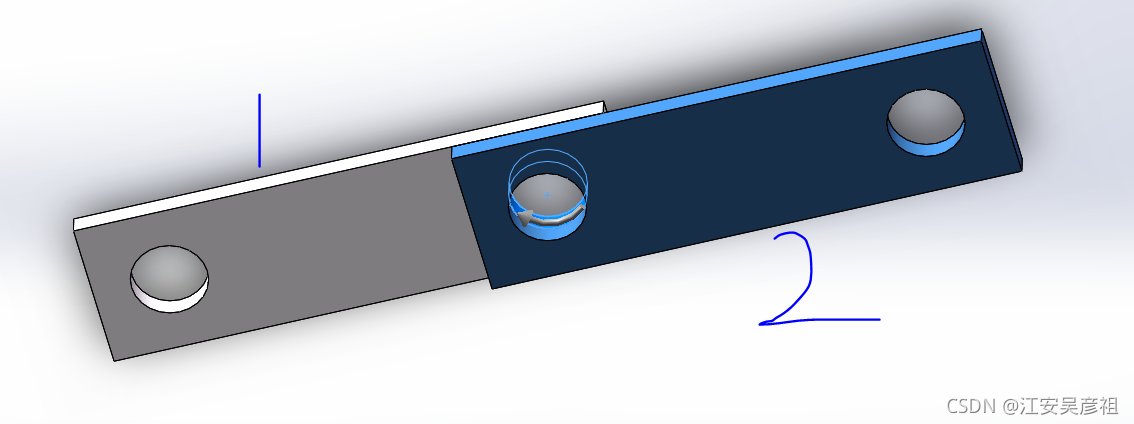

第一个框的内容可以选添加扭簧的轴，比如对于连杆机构，可以选择下面截图中的杆1的轴处圆柱面作为第一个框内的内容，这个是选择扭簧扭转的轴线方向。
然后第二个框内选择和该杆配合、扭簧力要作用的另一个零件。即杆2。
然后在参数框里，可以设置扭簧的原始角度，其原始角度的0度意思是以仿真开始0时刻时的角度作为0度，因此要注意，很多人都是添加了扭簧后仿真发现两个杆根本不动，这是因为初始时认为扭簧角度是0度，此时扭簧不对外提供力，所以就不会动。
