5G网络开通与调测

本系列帖子仅分享参加比赛时关于仿真部分的笔记，具体的知识点各位还需要认真观看官方提供的网课。

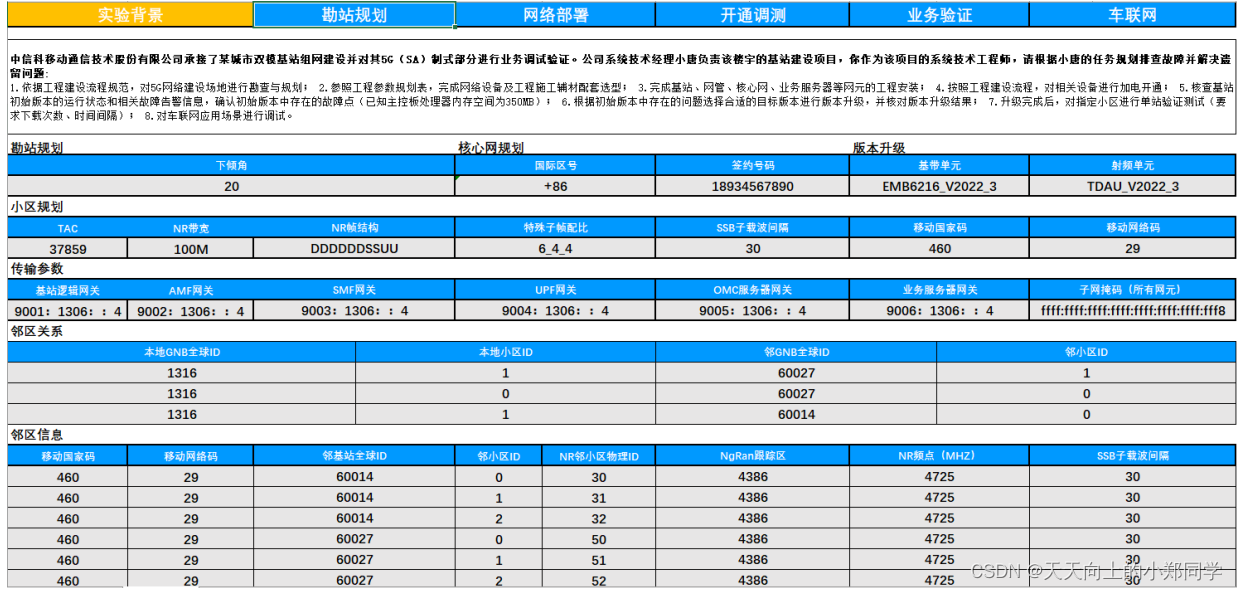

一、竞赛背景

竞赛背景➡ 堪站规划➡ ⽹络部署➡ 开通调测➡ 业务验证

实验背景是官⽅给的参数信息。

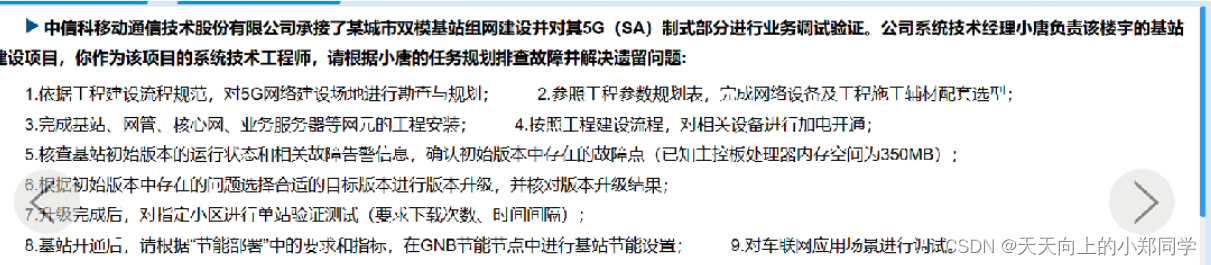

目标⼀：看题⽬给的任务。⽹络规划⼀般分为宏站和微站（题⽬⼀般是宏）。

目标二：堪站规划。

目标三：网络部署。

目标四：开通调测。

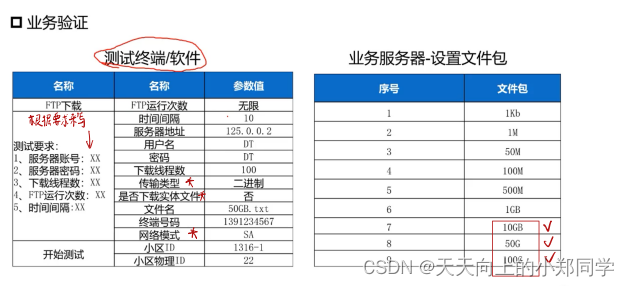

目标五：业务验证。

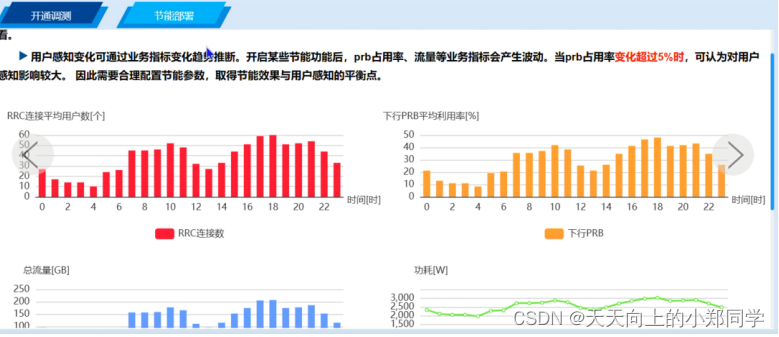

目标六：节能减排。

二、勘站规划

射频单元参数：

①射频规划：3个⽅位⾓：0 120 240

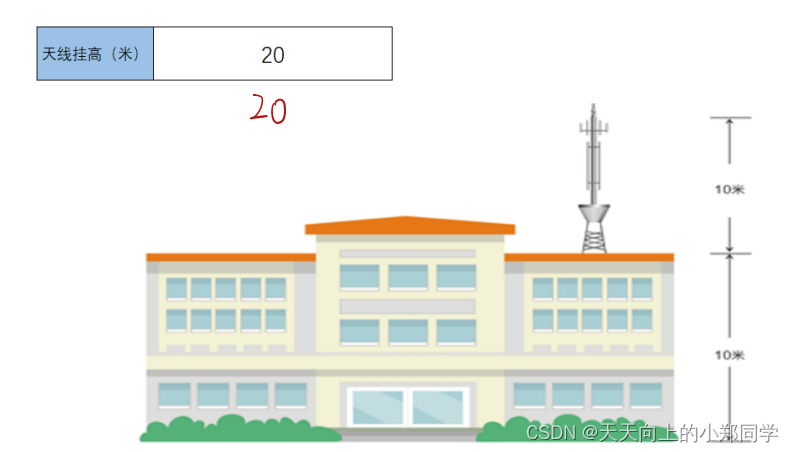

②天线挂⾼：图中数字加起来就⾏。

③下倾角：看题⽬给的数据（如果有电子、机械的，要将两个倾角相加）。

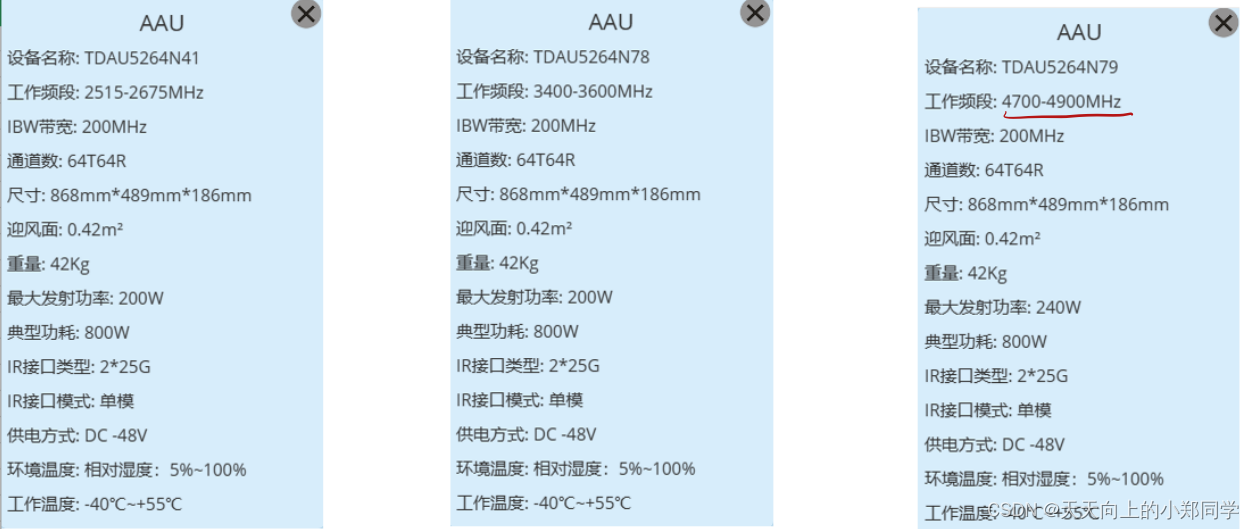

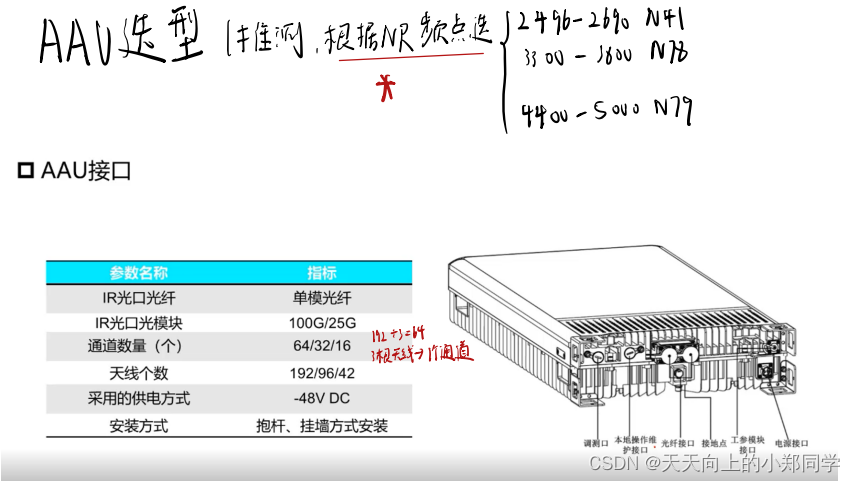

④设备选型：看选⽤的基站，如果是宏基站，采用AAU，NR频段看设备名称的最后几位，通道数看设备参数，最大输出功率看设备最大发射功率。

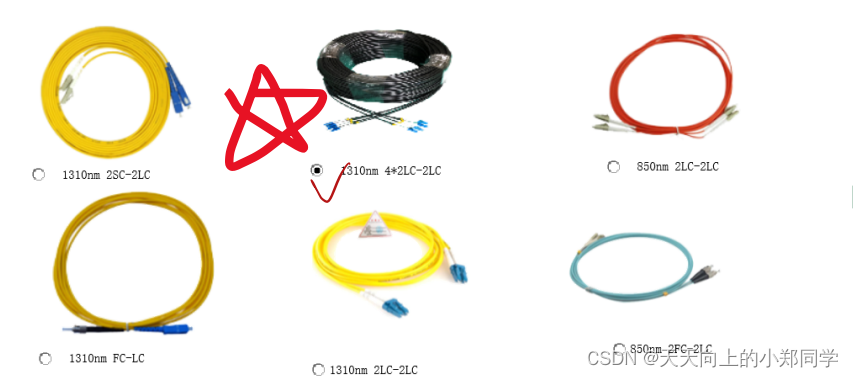

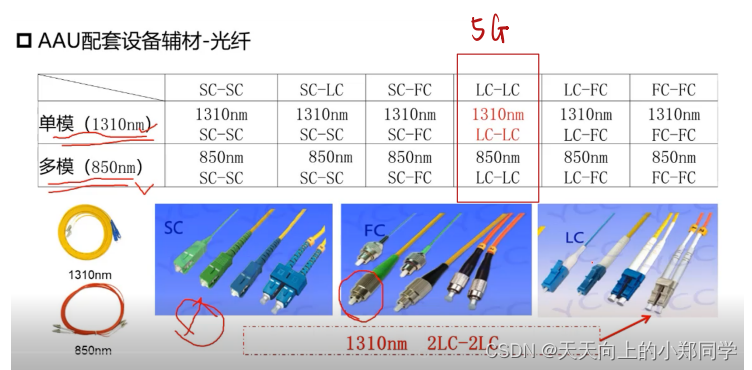

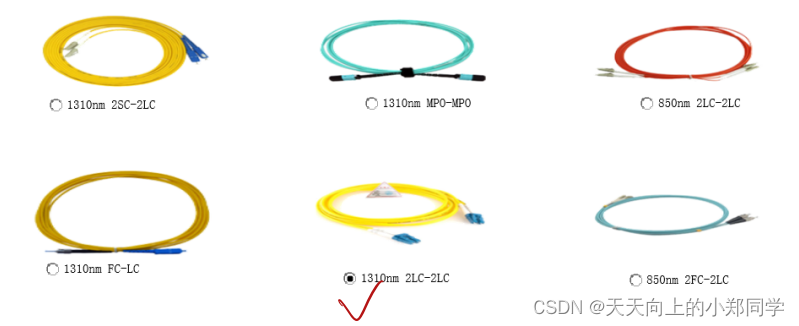

⑤光纤：看设备参数中的IR接口类型和接口模式（单模是1310，多模是850，2LC是5G用的，大唐也会用）。（如果是N78、N79，选取1310 4*2LC-2LC 黑色）

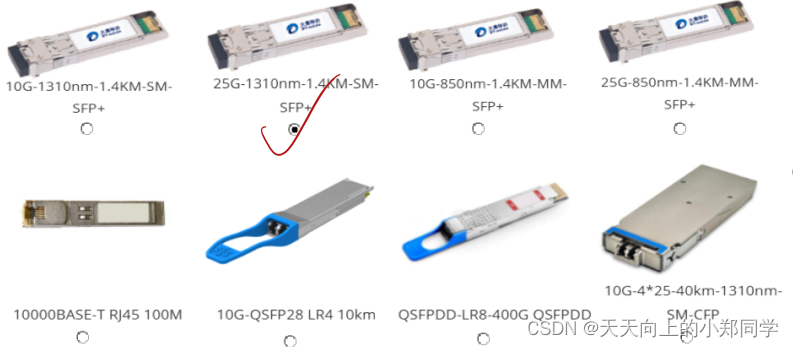

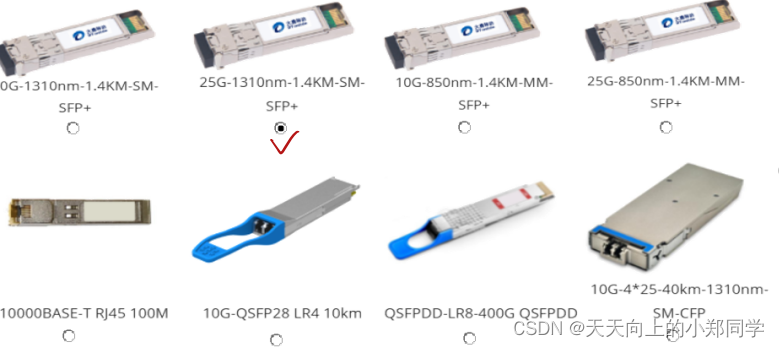

⑥光模块：看光纤的类型和IR接口类型。（一般选25G-1310）

⑦电源模块：看设备参数。（一般选直流；DC-48V）

⑧配电端子：要先打开电源柜，把电源填好后，下面的灯都变绿再进行后续步骤。

三、网络部署（*ip地址要一致）

1.DTTP-6216

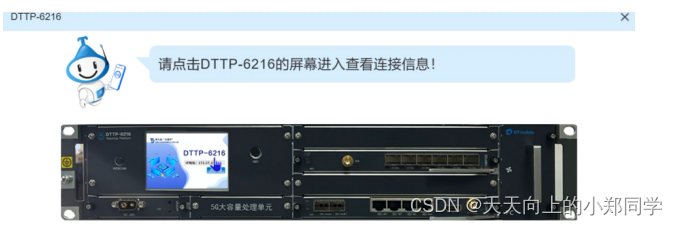

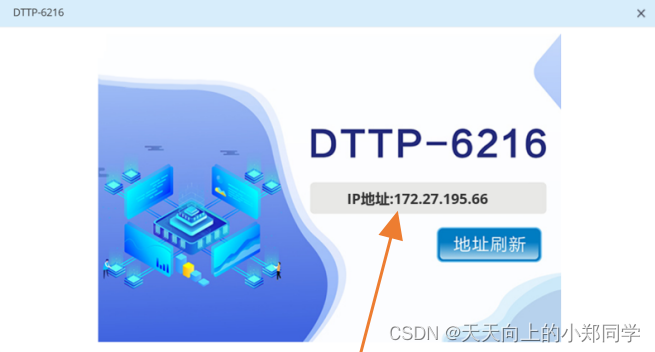

ip地址需要复制然后进行填写，刷新后接入，才能继续进行后面的部分。

2.BBU

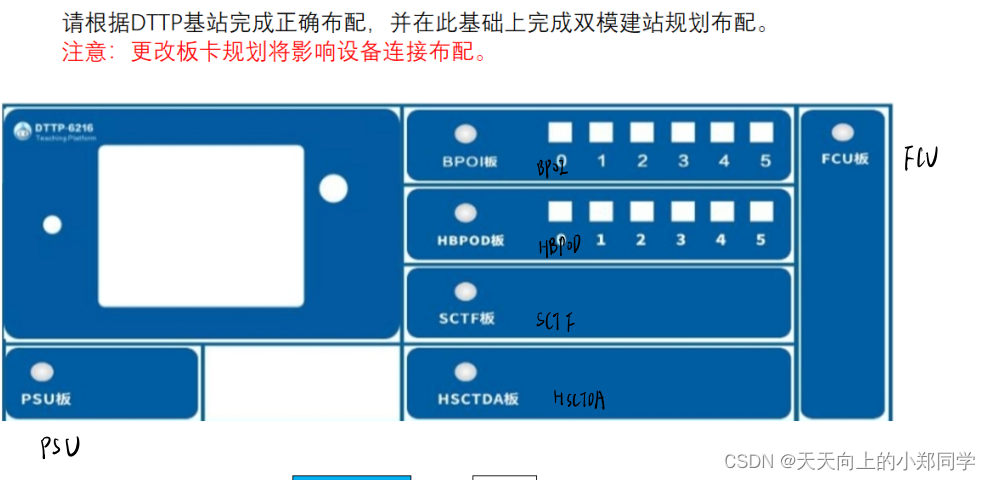

①板卡规划：考察各部分板卡名称。

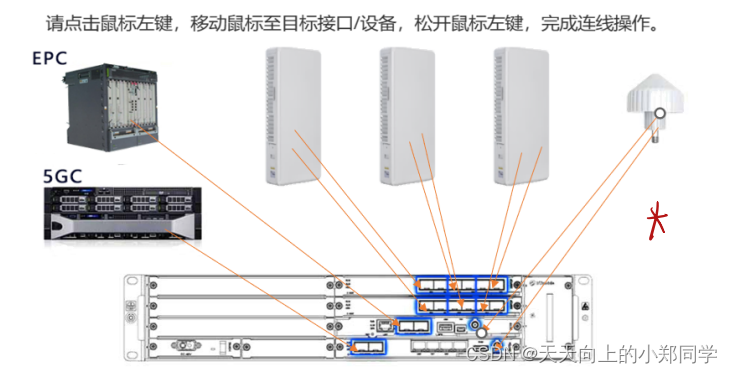

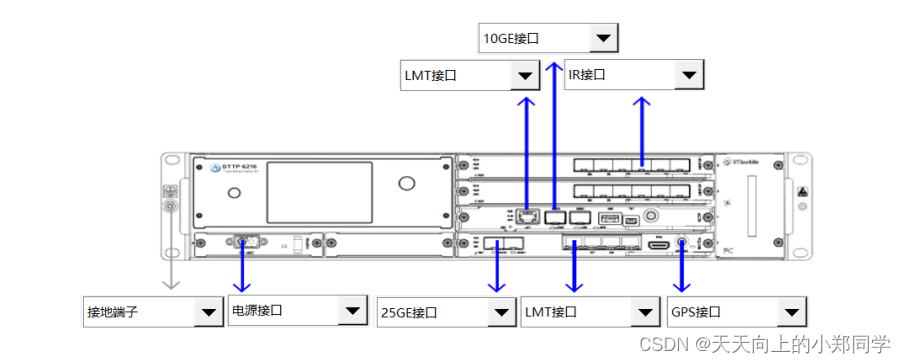

②设备接口连接：如图。

③设备连接：如图。（AAU上下都需要连线）

④GPS安装：如图。

⑤辅材：（光纤要和光模块配套）

BBU的NG口光纤：1310-2LC-2LC

BBU的NG口光模块：25G-1310

BBU的IR口光纤：1310 4*2LC-2LC

BBU的IR口光模块：25G-1310

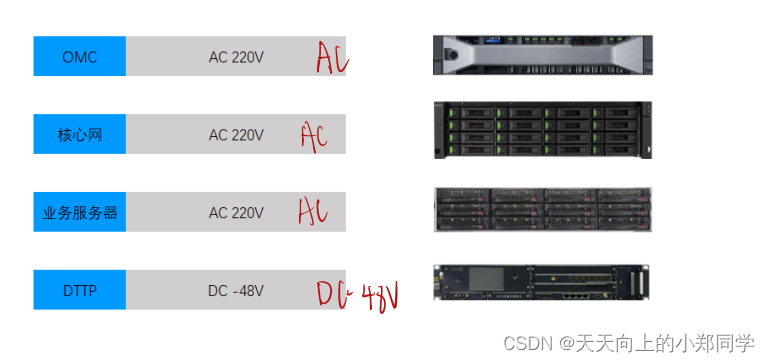

供电方式：直流 DC-48V。

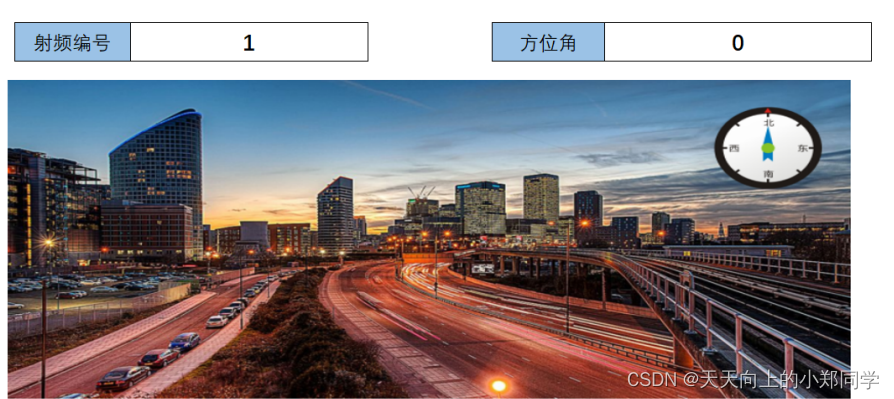

⑥小区网络规划：频段看AAU中的频段，选取在范围内的频段，射频编号通过看方位角和射频编号的关系得到。（注意PCI码，后续交互会使用到）

小区最大发射功率（dBm）：用AAU的最大发射功率转化为dB【10lg（mW/1mW）向下取整】，如最大发射功率为240w，则换算后 $10lg 240000 =53dBm$ 。

⑦NR本地⼩区规划：看竞赛背景的参数，对应填写。如下图。

传输规划： IP地址：通过网关计算；传输关系：计算。

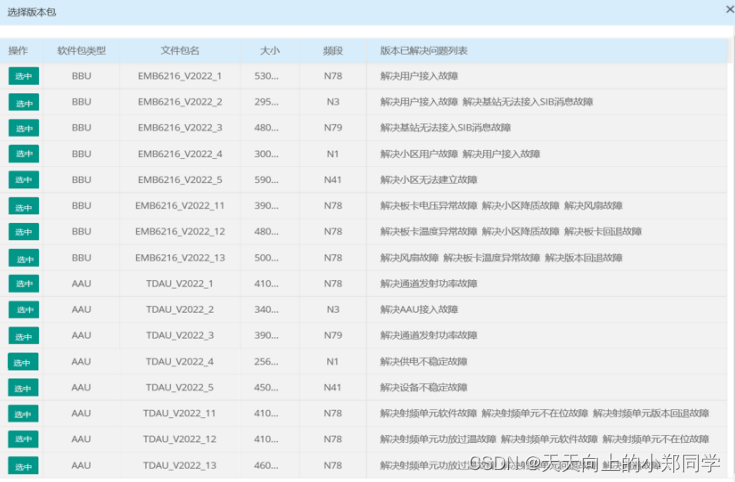

⑧版本升级：暂时不需要填写，等到邻区规划结束后再填写。通过日志提取会有告警，然后再AAU、BBU中选择对应的版本进行解决。

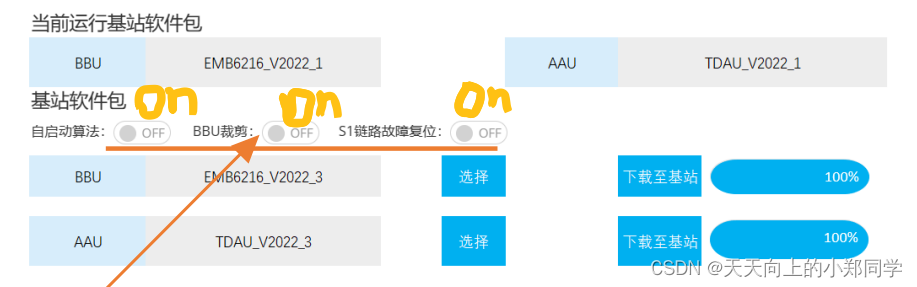

三个开关均要打开。

根据告警信息选择对应的版本进行升级。

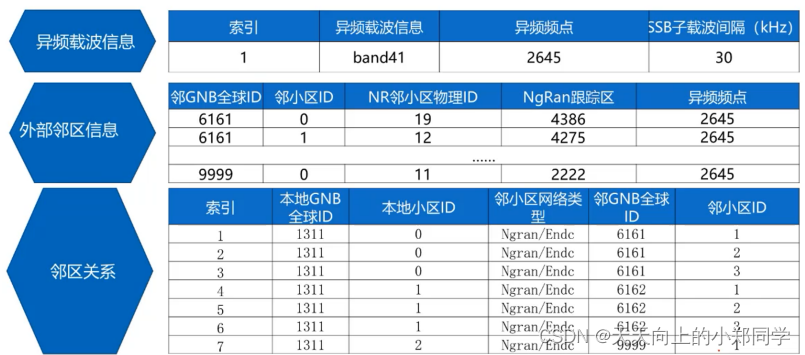

⑨NR邻区信息：

异频载波信息（最好三个都填）

邻区关系（先填）：根据背景信息的邻区关系对应填写好三行

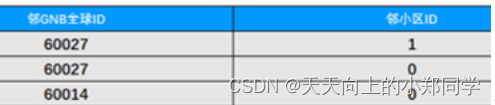

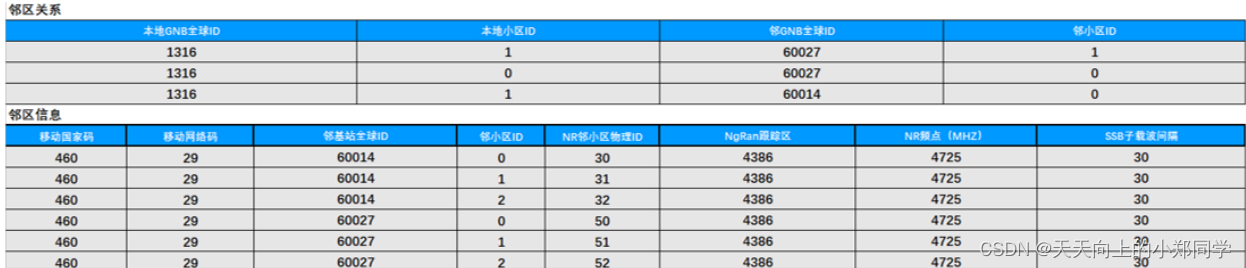

邻区信息：根据在背景信息寻找。

⑩日志提取：选告警日志-解析-去版本信息解决。

3. OMC机柜

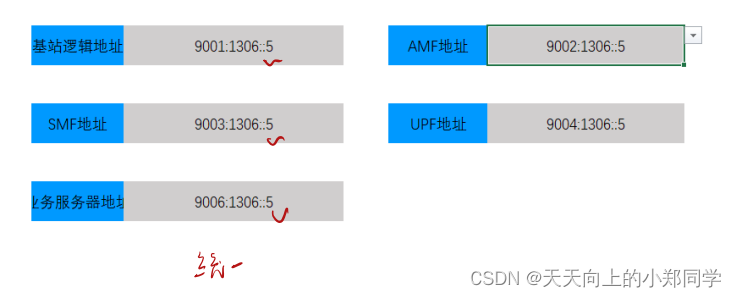

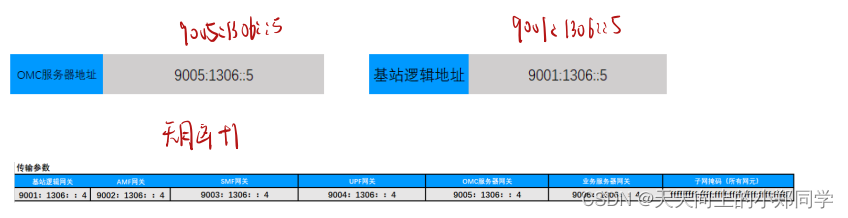

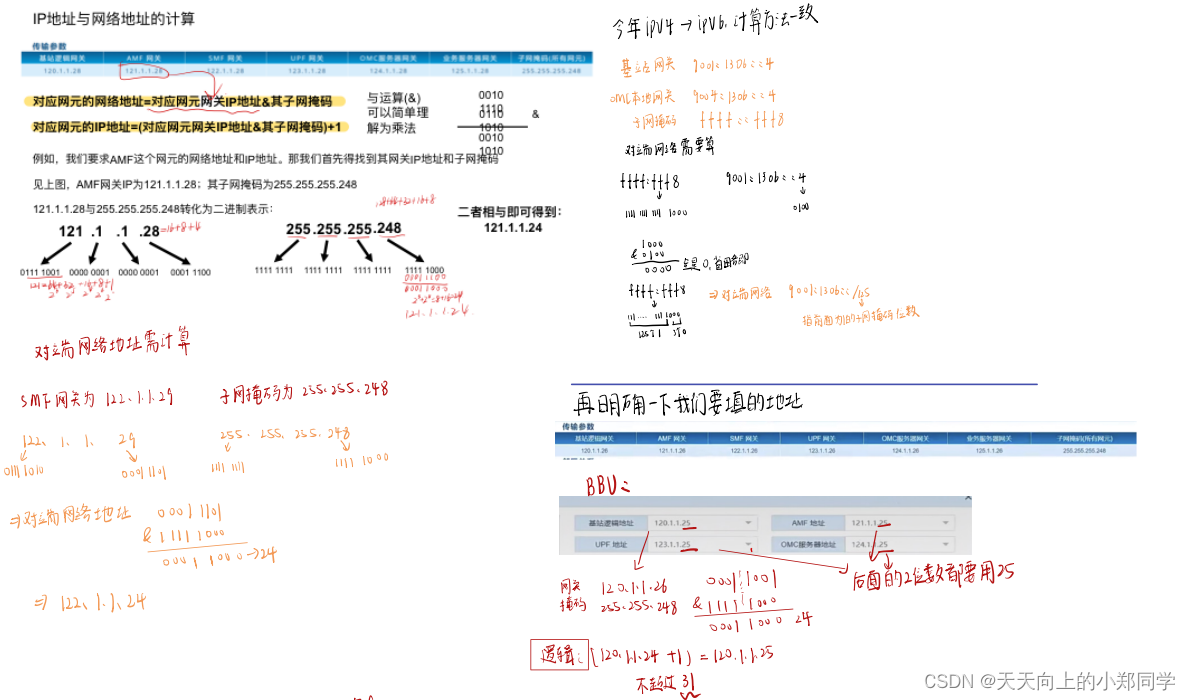

①传输参数：服务器地址可取原OMC网关地址+1，如网管地址为9005:1306：：4，这里可填写9005:1306：：5。

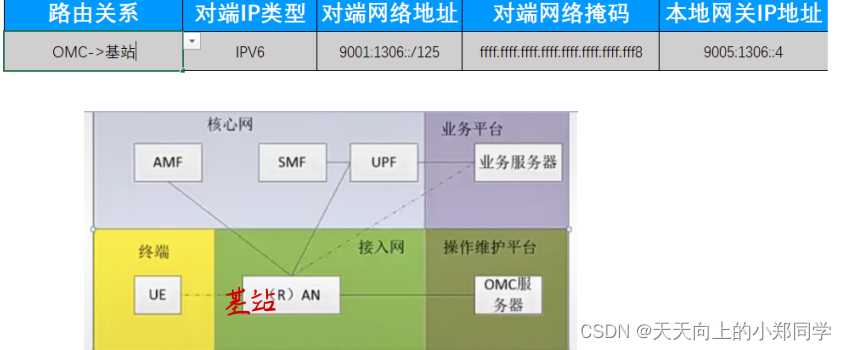

②路由关系：对端网络要计算，网元之间的路由关系要记住。

对端网络地址是对端网络掩码和OMC服务器网关相与。

③基站管理：填基站逻辑地址。

④软件版本

⑤日志提取

⑥自治运维：（节能减排会用到）

4.核心网规划

①签约号码

②传输参数：一般是网关地址+1

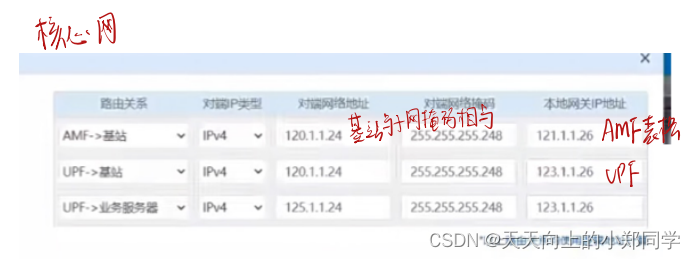

③路由关系：计算方式与OMC处相同。

④网元功能：

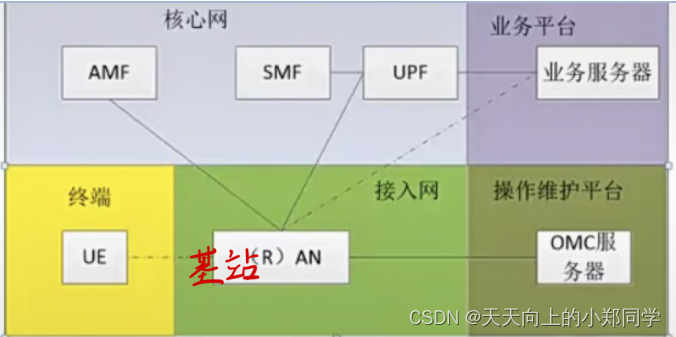

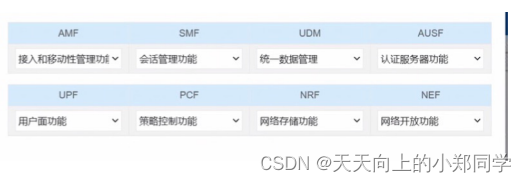

名称	中文名称	作用（举例）
AMF	接入和移动性管理	注册管理、连接管理、流动性管理、接入身份验证、接入授权。
SMF	会话管理功能	会话管理，例如会话建立、释放，包括UPF和AN节点之间的通道维护UE IP地址分配和管理（包括可选的授权）。
UDM	统一数据管理	生成3GPP AKA认证凭证、支持用户隐私保护标识（SUCI）的反隐藏、基于签约数据的访问授权（例如漫游限制）、合法拦截功能、签约管理、短信管理。
AUSF	认证服务器功能（鉴权服务功能）	为请求者NF验证UE、为请求者NF提供密钥材料、保护请求者NF的“指导信息列表”。
UPF	用户面功能	外部PDU与数据网络互连的会话点、分组路由和转发、数据包检查、用户平面部分策略规则实施（例如门控，重定向，流量转向）、流量使用报告、用户平面的QoS处理，例如UL / DL速率实施，DL中的反射QoS标记等。
PCF	策略控制功能	支持统一的策略框架来管理网络行为、接入移动性策略控制（向控制平面提供策略规则，由控制平面完成执行）、会话管理策略控制、（PCF从UDM获取到用户的签约策略，并下发到AMF、SMF等，再由AMF、SMF进一步下发到UE、RAN和UPF）
NRF	网络存储功能	网络仓储功能：支持服务发现功能，从NF实例接收NF发现请求，并将发现的NF实例（被发现）的信息提供给NF实例、维护可用NF实例及其支持的服务的NF配置文件。
NEF	网络开发功能	负责管理对外开放网络数据的所有的外部应用，想要访问5G核心网内部数据，都必须要通过NEF。NEF提供相应的安全保障来保证外部应用到3gpp网络的安全，提供外部应用QoS定制功能力开放】移动性状态事件订阅、AF请求分发等功能。
