SD存储卡介绍

SD存储卡简介

      SD存储卡是一种基于半导体快闪记忆器的新一代记忆设备，由于它体积小、数据传输速度快、可热插拔等优良的特性，被广泛地于便携式装置上使用，例如数码相机、平板电脑、多媒体播放器等。

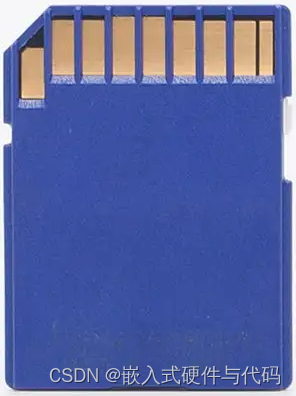

SD存储卡实物图

SD存储卡特点

      1、高存储容量，最常用的容量：8GB、16GB、32GB、128GB、256GB等。

      2、内置加密技术，适应基于SDMI协议。

      3、高速数据传送；最大读写速率为100MB/s。

      4、体积轻小，便于携带，具有很强的抗冲击能力。

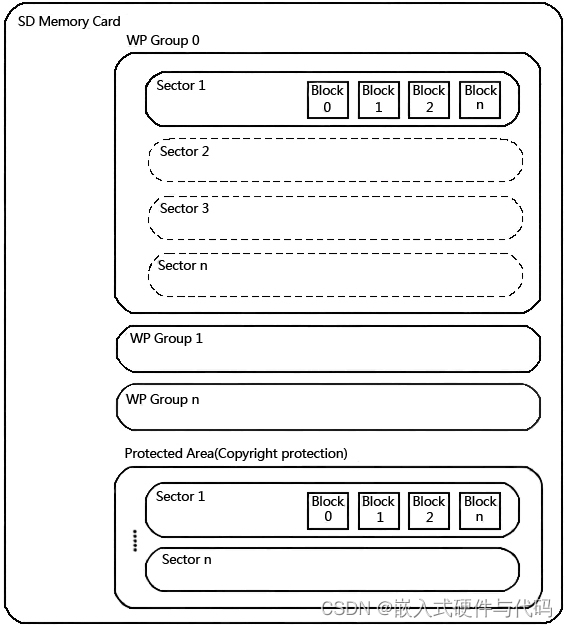

SD存储卡内存组织

      数据读写的基本单元是一个字节，可以按要求组织成不同的块。

      Block:块大小可以固定，也可以改变，允许的块大小是实际大小等信息存储在CSD寄存器。

      Sector:和擦除命令相关，由几个块组成。Sector的大小对每个设备是固定的，大小信息存储在CSD寄存器。

      WP Group:写保护单位。大小包括几个group，写保护由一位决定，对每个设备大小是固定的，存储在CSD寄存器。

SD存储卡引脚

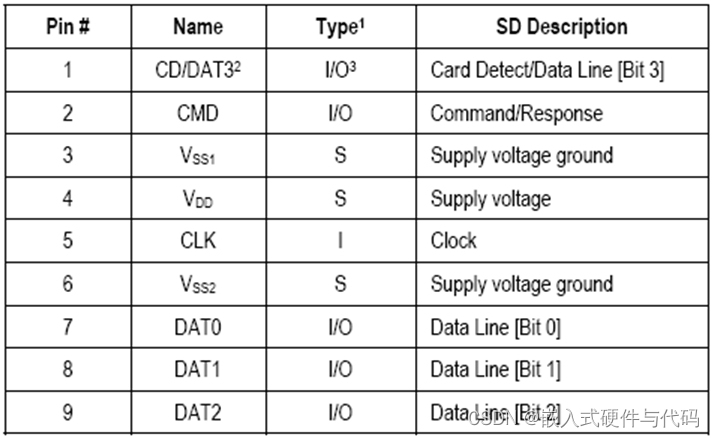

      主机通过9个引脚和SD卡相连

      SD模式引脚



      SD总线有6根通信线和三根电源供应线：

      CMD——命令线是双向信号线。主机和卡通过push pull 模式工作。

      DAT0-3——数据线是双向信号线。主机和卡通过push pull 模式工作。

      CLK——时钟是从主机到卡的信号。CLK通过push pull 模式操作。

      VDD—VDD是所有卡的电源供应线。

      VSS[1:2]—VSS是2根地线。

      扩展数据线(DAT1-DAT3)上电后为输入，SET_BUS_WIDTH命令执行后作为数据线。即使只有DAT0使用，所有数据线都和外部上拉电阻连接，否则DAT1 & DAT2（如果未被使用）的振荡输入将引起非期望的高电流损耗。

      上电后，数据线输入50K(+/-20K)欧姆的上拉（用来进行卡侦测和SPI模式选择）。用户可以在常规数据传输时，通过SET_CLR_CARD_DETECT (ACMD42)命令分离上拉。

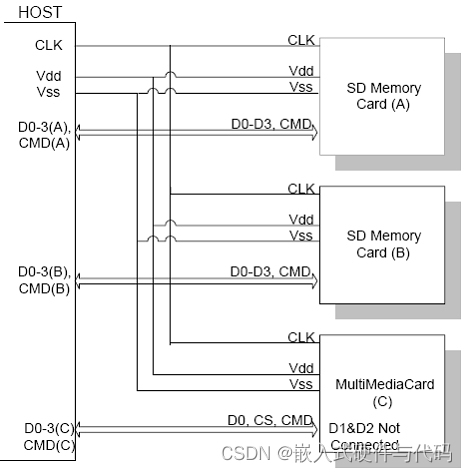

      在初始化的时候，向每个卡分别发送命令，允许应用检测卡并给物理槽（physical slot）分配逻辑地址。数据通常分别传输给每个卡。然后，为了方便处理卡堆栈，初始化后所有命令同时发送给所有卡，在命令数据包中包含了操作地址。

      SD总线允许动态配置数据线数目。上电后默认SD卡只用DAT0作为数据传输线。初始化后，主机可以改变总线宽度。这个特性使得在硬件开销和系统性能间取得平衡。
