先说下推挽输出，简单的说，就是想输出高电平，就输出高电平，想输出低电平就输出低电平。

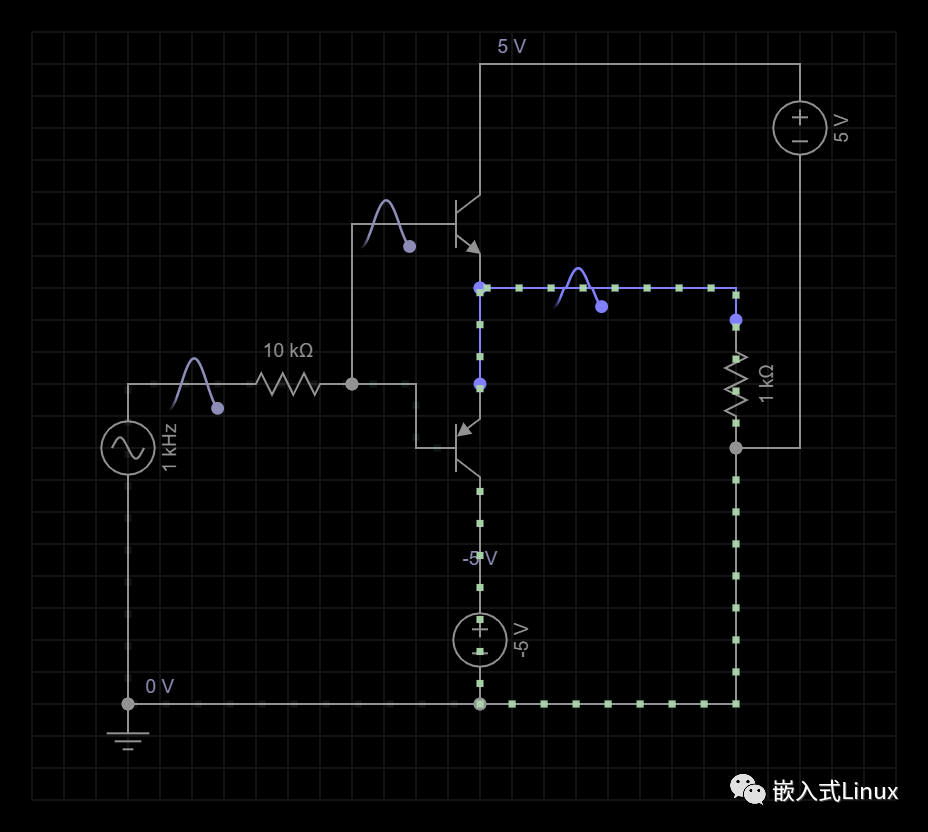

推挽电路上面是NPN三极管，下面是PNP三极管，请注意输入端和输出端的波形。

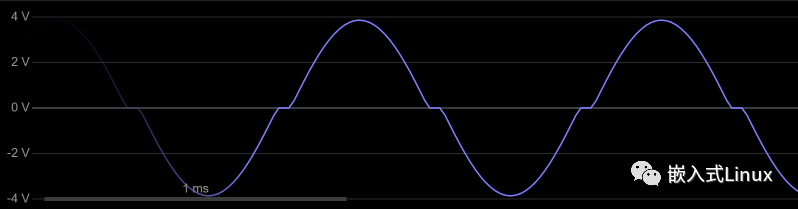

下面是输入波形

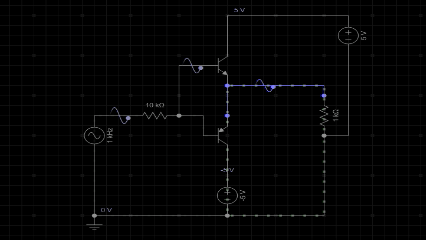

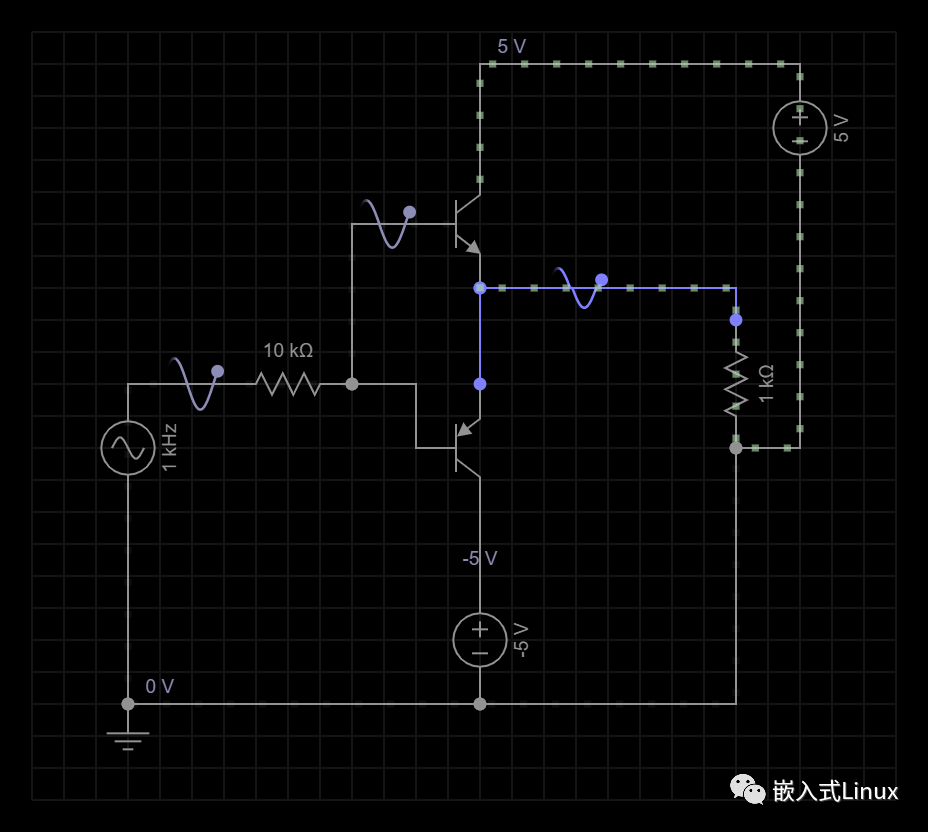

当输入为正时，上面的NPN三极管导通，电流由上往下通过，提供电流给负载使用，经过上面的N型三极管提供电流给负载使用，这就叫「推」。
当输入为负时，下面的PNP三极管导通，电流由下往上通过，经过下面P型三极管提供电流给负载使用，这就叫「挽」。
推挽输出的问题。

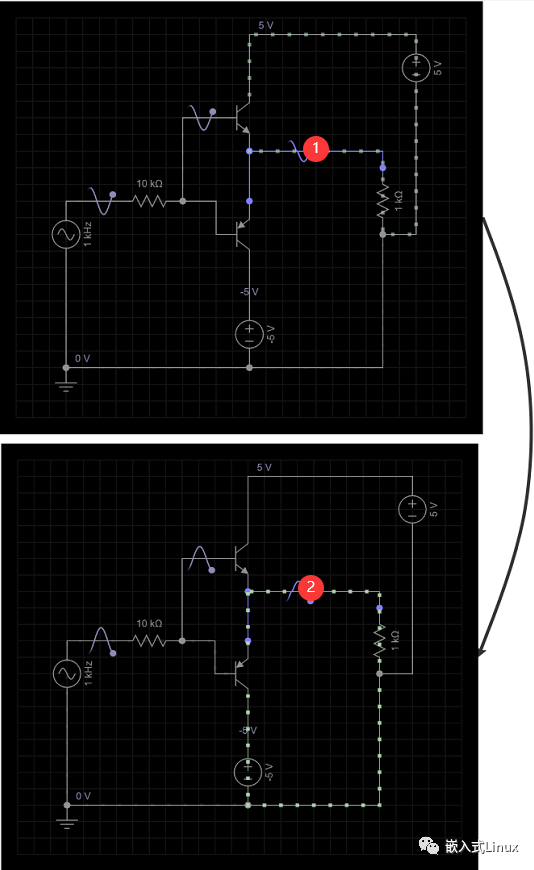

可以仔细观察上面的电路，如果我们把两个推挽电路的输出连接在一起的话，也就是你看到上面两个一样的电路输出在一起。
这样会引起一个什么问题？
本来上面输出高电平是直接接到VCC了，然后下面的电路输出低电平是直接接到GND了，然后两个GPIO口又连接在一起，卧槽，就直接短路了，我觉得这个可以作为面试题。
然后说下开漏输出
开漏输出是没有能力输出高电平驱动负载的，我们可以看看开漏输出的电路就知道了。
如上图，开漏输出就是输出端的C集是开路的，没有接恒流源，如果直接接负载，完全就没有驱动能力。
所以，开漏输出接负载的电路我们会这样设计

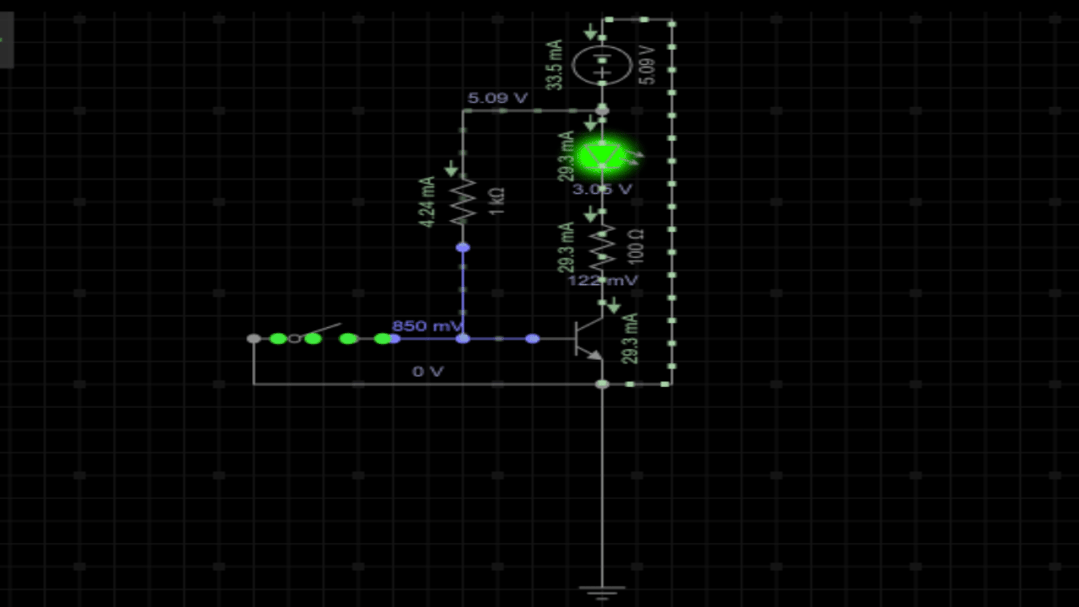

我看看看一个开漏输出的电路实例

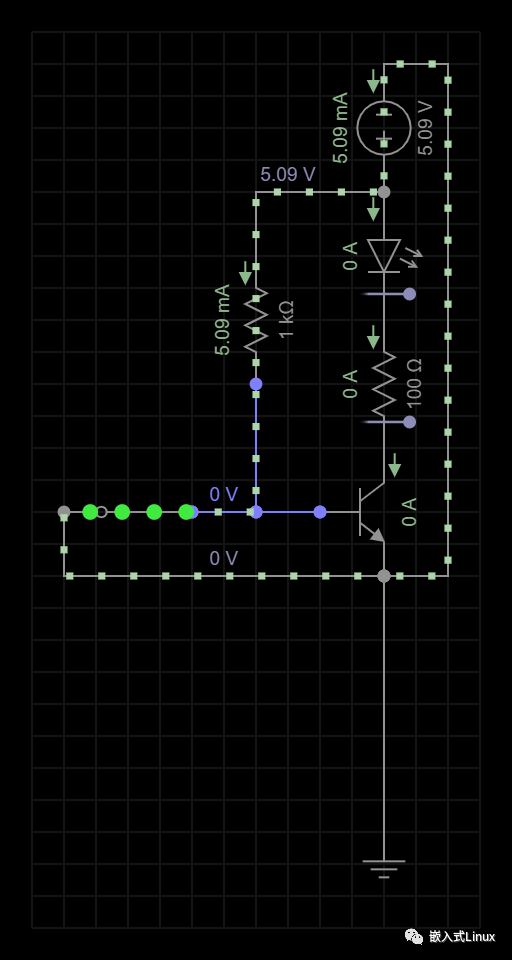

当三极管没有导通的时候，发光二级管有电流经过。
当三极管导通的时候，发光二极管没有电流经过。
