110kv变电所设计

摘 要

变电站电网中很重要：其作用是改变电压水平、接收和分配电力以及控制电力流向。作为能量传输和控制中心，电网是不是能够安全稳定的运行，和变电站是有着很重要的联系的。变电站由变压器、各种的电气设备、母线以及各种线路开关等最主要的组成部分所组成，保证了建筑物以及整个电力系统的安全。变电站设计是否科学，不仅直接影响到未来的运行维护成本，而且还和系统的稳定性和安全性有关系。它关系到设备安全、人身安全和企业利益。

关键字：变电站 无功补偿 短路电流 变压器

负荷计算

2.1 负荷的分析
由35KV侧的负荷表得知，35KV侧大多为二级负荷。有功负荷同时系数

无功负荷同时系数

由10KV侧的负荷表得知，10KV侧大多为三级负荷。有功负荷同时系数

无功负荷同时系数

电气主接线设计

3.1 电气主接线方式设计的基本要求
在选择主接线方式的时候，要考虑多个方面比如说：一个是变电站负载的性质和线路、设备的特性，还有变压器上面连接的元件的总数和变压器的实际规划的容量，还有变电站建设的位置。同时要考虑维护操作的方便性、节省建造时的投资和以后的扩建能够更加方便、有可靠的供电、操作的灵活性和易过渡性。

短路电流的计算

通过对短路电流进行计算就可以最大的减小因为短路电流而对我们整个电力系统造成的危害，使得故障范围更小。所以为了变电所的设计更加的合理安全对短路电流进行计算是非常重要的，这样才能保证以后变电所运行的更加安全，计算短路电流目的：
（1）在主接线的选择的时候，用来对照各种接线，或者确定一种接线，是不是要对短路电流限制一下。
（2）在设备的选择的时侯，确定设备在正常的时候，有了故障的时候，都工作的安全、可靠，又能最大的节约资金。
（3）设计室外的配电装置的时候，校验软导线的相和相之间，和相和地之间的安全距离，就要通过短路电流。
（4）继电保护的选择的时候，计算继电保护的整定计算的时候，就可以把短路电流做依据。
（5）接地装置设计的时候，也要用到短路电流。
4.2 短路电流计算的规定
（1）基本情况
1)所有电源点在电力系统里，都要额定负荷运行；
2)同步电动机含有自动的励磁调整的装置；
3)短路主要发生在短路电流最大瞬间；
4)电源电动势的相位角相同；
5)正常工作时，系统是三相负荷对称运行的；
（2）接线方式
我们采用的是最大运行方式，计算我们的短路电流，选用并列运行，在运行中，方式不能随意的改变。
（3）计算容量
根据规划容量计算，考虑到电气系统的长期发展计划一般为建成后5-10年
（4）短路类型
一般，计算三相的短路，但是像发电机出口的地方，如果有了两相短路，或者像自耦变压器的回路，有了单相两相的接地短路，有了单相两相接地的短路，比如中性点直接接地等，这些都要比三相短路要严重，我们在校验的时候就要按照严重的短路来进行校验。
（5）短路计算点
正常的时侯，就是通过短路电流最大的地方。
4.3 短路电流计算及结果

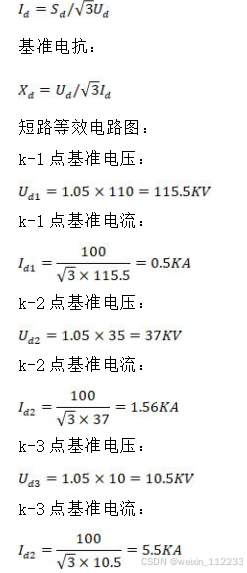

4.3.1 确定基准值

主变压器的台数和容量的选择

主变压器的数量和容量会对高压配电装置的密度和馈线电路的数量造成直接的影响。在选择我们的主变压器的时候，我们要考虑到电气系统在5-10之间的计划负荷。还要根据负荷的性质、电网的结构以及城市的规划来进行选择。还同时要考虑到，主变压器在正常情况下的过载能力，以及在故障的时候的过载能力也很重要。

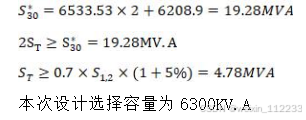

当变电站安装的变压器，有两台甚至两台以上的时候，每一台变压器的额定容量应该与变电站的最大负载一样大。当有一台的变压器有了故障，或者需要进行维护的时候，那么其余变压器的容量，应该要比负荷需求的60%要大，还要保证用户的一、二次负荷。本设计我们选择安装两台变压器。补偿后的总的视在计算负荷：

结论

对社会的发展来说，变电站有着非常重要的作用，是社会进步、日常生活中不能够缺少的一个部分，设计变电所时，要考虑到它的可靠性、灵活性、可扩展性以及经济性，另外要综合思考选择最合适的设备和主接线方案，这次变电所的设计，认真的思考分析了以往那些传统的变电所的不足，并且对变电所以后的发展做了研究，解决了许多以往传统变电站存在的不足，设计了线路简单、经济性好且便于后期的扩建和维修的变电站，并且做了负荷的计算和无功补偿，对各种合适的主接线方案进行了综合的分析，选择了最简单最适合的方案，并且进行短路电流方面的计算，对电气设备的选择时，也进行了认真的分析和各种参数的计算和校验，对继电保护也进行了相应的描述。
