电气自动化 基于PLC的污水处理系统设计

摘要

近年来，随着科技的不断发展和人民生活水平的提高，当今社会受到污水污染环境的问题越来越严重，工业污水和居民污水治理已经刻不容缓，为此，世界各国都在为解决污水处理问题上投入了大量的金钱和人力。随着当前高新技术的不断发展和完善，人们迫切希望找到一种高效快捷的方法来对污水进行系统的处理。为此PLC以其编程简单、成本低等特点受到了各国研究人员的青睐。本课题首先针对国内外污水处理现状进行了解，并从中找到适合本次设计的方法，本文主要设计思路首先是通过对系统的硬件设计与选型，确定好系统中设备的I/O分配，通过设备功能设计出系统中的程序。本次设计的程序有自动排污程序、手动排污程序和报警指示程序。利用STEP7-MicroWINSMART软件，编写污水处理系统中所设计的程序。并将所设计的程序编译并保存为awl文件，并将该文件通过S7-200仿真软件进行程序的模拟运行，查看程序设计是否正确。最后利用组态王软件去建立出污水处理系统的实物动态模拟系统，并模拟出污水处理系统完整的去污过程。

关键词：PLC；组态王；污水处理系统

设计步骤

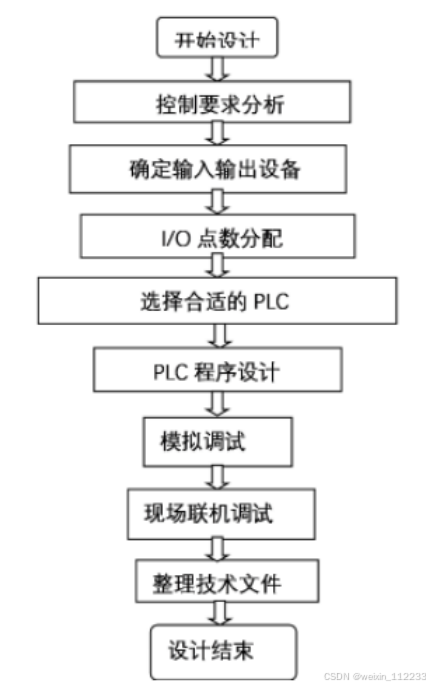

由上述原则所得如下图2.1所示的PLC控制系统的设计步骤。

图1PLC的设计步骤

污水处理系统的硬件设计

1 污水处理的过程和设备控制过程
1.1 污水处理的过程

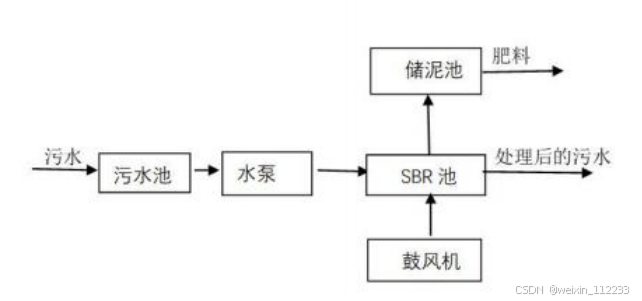

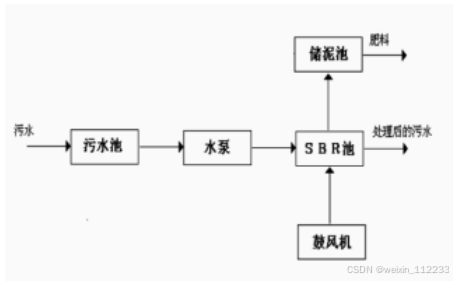

本文是基于SBR污水处理工艺所设计的，按照“进水、反应、沉淀、排水”这四大步骤而进行的污水处理措施。从污水流入开始到排水结束算一个周期[8]。其基本操作运行过程如下图1所示。

图1SBR工艺流程图

PLC接线连接图

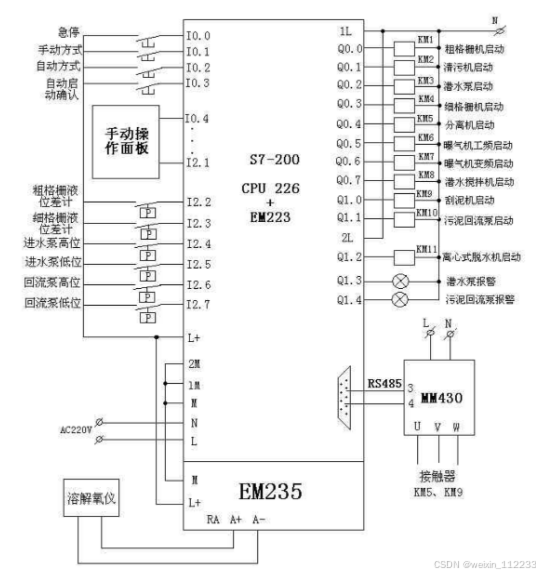

根据选择设备的I/O分配表，从而设计出PLC的接线连接图，如下图所示。

图污水处理系统的PLC接线连接图

污水处理系统的软件设计

1 PLC的程序设计流程图
污水处理系统采用的SBR法处理工艺一个完整的操作过程有五个时期，分别是进水期、反应期、沉淀期、排水排泥期、闲置期。根据这五个时期的运行先后过程从而具体了SBR池的一个周期的流程图。如下图1所示。

图1SBR池流程图

结论

根据系统的设计要求，本文从系统的硬件入手，确定了设备的I/O分配，并通过其I\O分配设计出了系统的程序。并在PLC仿真软件上对所设计程序进行了运行分析。同时运用了组态王对所设计的污水处理系统进行了仿真，使设计系统具有了可操作性。
在这次的毕业设计中，我学习到了很多，将老师传授的知识充分的运用到自己的毕业设计，让自己的思维和操作都得到了较大的提升。在论文设计思路方面，我听从老师的建议，阅读了很多和自己毕业设计相关的参考文献，并通过此找到了自己论文的设计思路。通过对系统的设计与仿真中所经历的种种困难，使我更加明白自己的专业知识对自己今后工作的重要性。
本次设计我发现了自己的很多不足之处，如对设计中控制对象的实现考虑的不是很充分，导致自己在程序设计方面未能完整的实现控制要求，同时对组态王软件的运用也不太熟悉，我希望自己在接下来的工作中得到改善。
