本教程介绍了在OrCAD Capture CIS 16.6中如何导出包含PCB Footprint的BOM清单。通过菜单Tools > Bill of Materials，添加Header和Combined property string项，然后在Excel中打开，以确保BOM清单完整。关键在于理解如何根据元器件属性（如DESCRIPTION和Value）来定制导出字段。
OrCAD Capture CIS 16.6
一、选择设计文件；菜单：Tools > Bill of Materials...
二、Bill of Materials > Open in Excel (✔) > OK
三、这是默认情况下导出的BOM，但是这里没有元器件PCB Footprint，怎么添加呢？往下看。

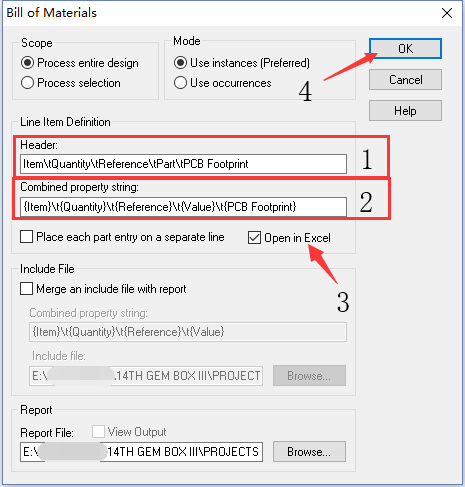

四、重新执行步骤一：选择设计文件；菜单：Tools > Bill of Materials...
Header项：在“Item\tQuantity\tReference\tPart”的后面，追加“\PCB Footprint”，既："Item\tQuantity\tReference\tPart\tPCB Footprint"，见下图中标号1
Combined property string项：在“{Item}\t{Quantity}\t{Reference}\t{Value}”的后面，追加“\t{PCB Footprint}”，既：“{Item}\t{Quantity}\t{Reference}\t{Value}\t{PCB Footprint}”，见下图中标号2
Open in Excel (✔) > OK

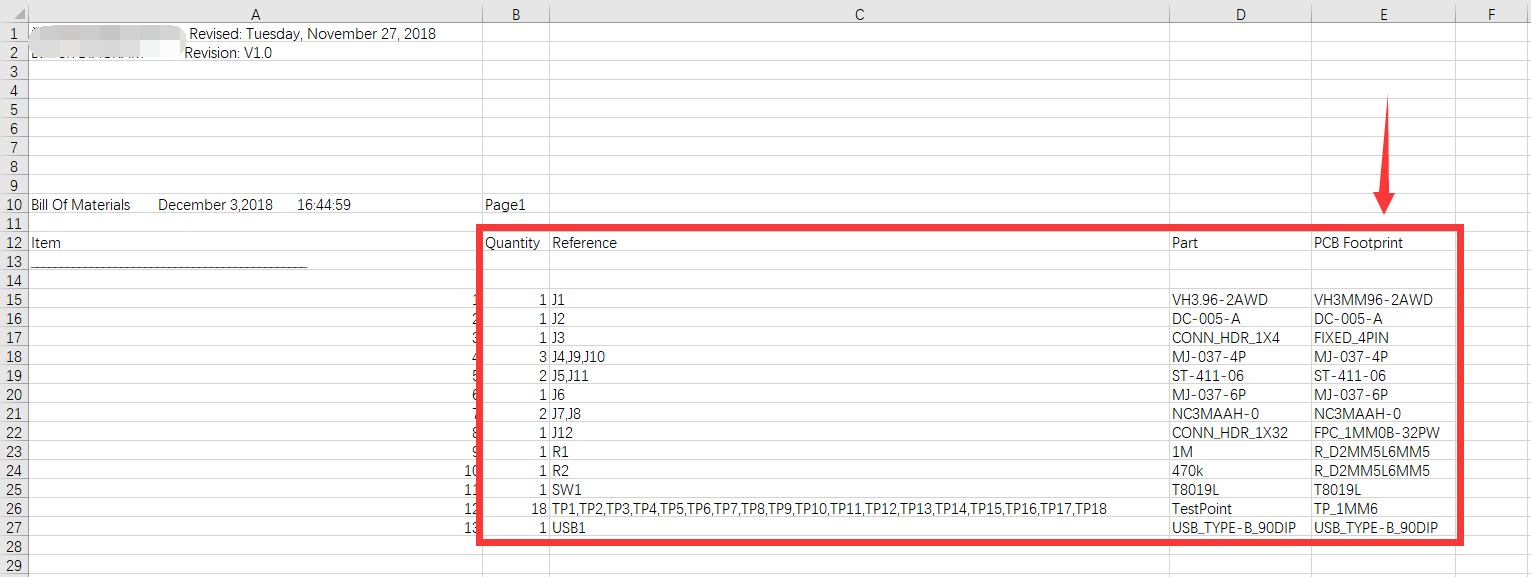

五、这就是追加PCB Footprint的BOM

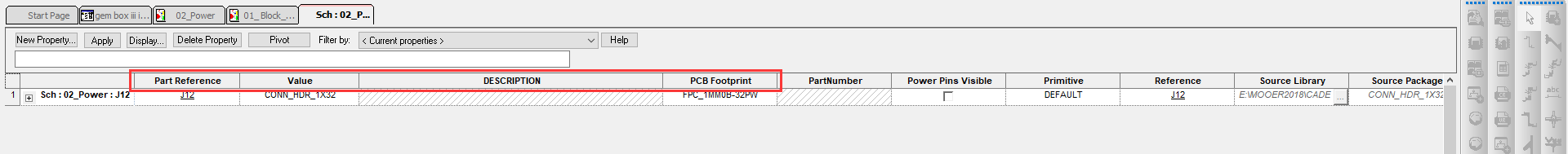

六、怎么在Combined property string项中，正确地添加字符串呢？嗯，打开原理图，随便双击一个元器件，进入属性编辑器。
根据标题栏的文字，我们就可以得知：如果要导出元器件的描述，那就填入“DESCRIPTION”；如果要导出元器件的值，那就填入“Value”。
注意：Header项，则可以由用户自定义填写，除了分割符"\t"
