Cadence Orcad 17.4导出BOM清单以及整理选购清单

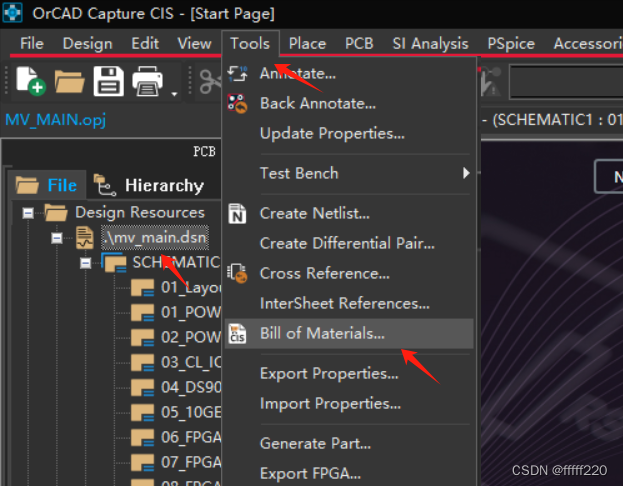

第一步:首先选中根目录(后缀.dsn)点击Tools工具栏中的Bill of Materials...

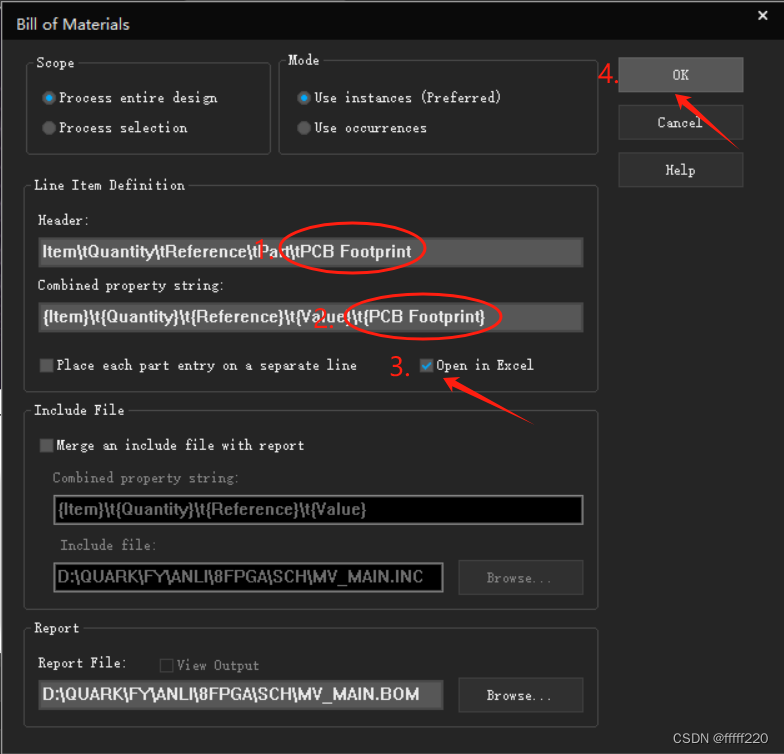

第二步:在BOM页面Header:中添加\tPCB Footprint,在Combined property string:中添加\t{PCB Footprint},然后勾选Open in Excel,最后点击OK。如下图所示:

第三步:整理选购清单,导出的BOM表,导出的是什么?如图

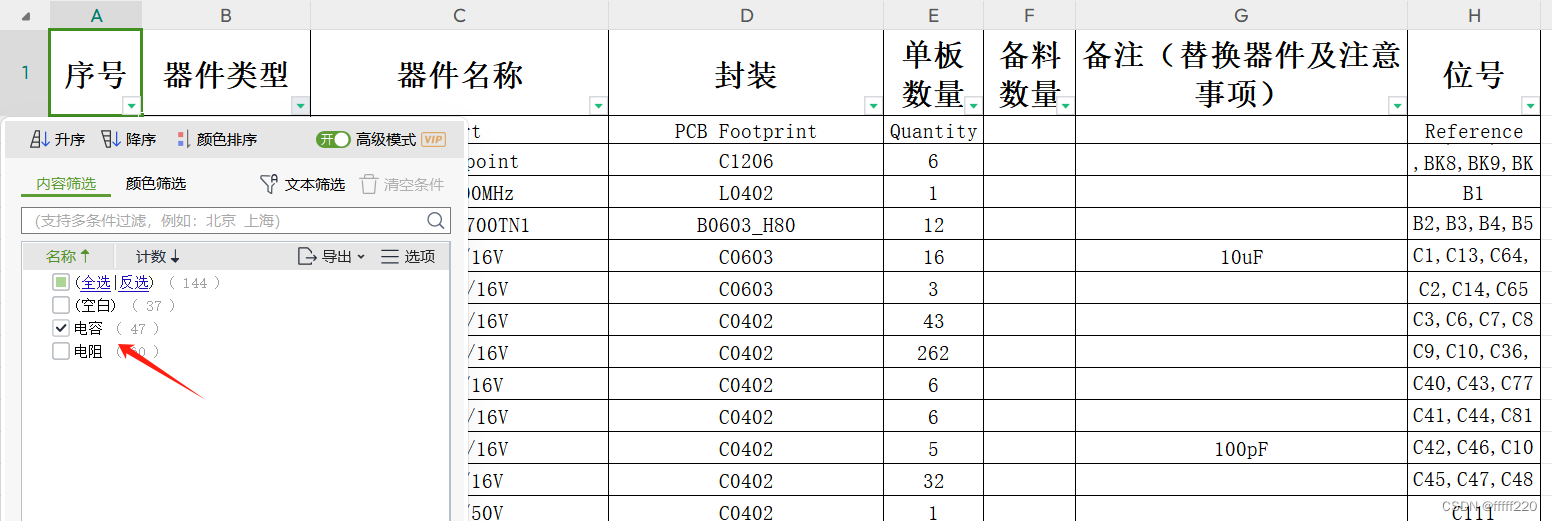

然后就是整理Excel,注意细心一点,小tips:Ctrl+shift+L键,筛选可以更快速整理BOM的选购清单,我个人的习惯是先把电容电阻手动标出来(因为阻容一般是最多的)然后点击序号那个单元格后使用Ctrl+shift+L筛选,例如:先整理电容,筛出电容后再筛封装(对相同器件进行合并,合并后记得备注和记录位号),以便出现问题方便查询。
