11.2.7 安装显卡

接下来是安装显卡。现在的显卡一般都是AGP卡，所以只要插到相应的AGP插槽就行了，如为PCI显卡则把它插到PCI插槽上。

(1) 下面以安装的是AGP接口的显卡为例，先将机箱后面的APG插槽档板取下。

(2) 将显卡插入主板AGP插槽中，如图11.32所示，在插入的过程中，要把显示卡以垂直于主板的方向插入AGP插槽中，用力适中并要插到底部，保证卡和插槽的良好接触。显卡挡板与主板键盘接口在同一方向，双手捏紧显卡边缘竖立向下压。

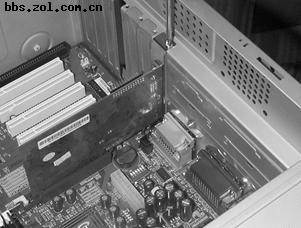

图11.32 将显卡插入主板AGP插槽中

(3) 显卡插入插槽中后，用螺丝固定显卡，如图11.33所示。固定显卡时，要注意显卡挡板下端不要顶在主板上，否则无法插到位。插好显卡，固定挡板螺丝时要松紧适度，注意不要影响显卡插脚与PCI/AGP槽的接触，更要避免引起主板变形。

提示：安装显卡后，要与显示器的连接就相当容易了，因为整个电脑只有显卡上的一个插座能与显示器的3排15针的D型插头匹配。

图11.33 用螺线固定显卡

安装声卡  网卡或内置调制解调器与之相似，在此不再赘述。

11.2.10 机箱内部连线

安装完所有的大配件以后，这样机箱内的基本配件就全部装好了，接下来是把数据线及电源线接好。一般主板会有两个IDE插槽及一个软驱插槽，其中IDE插槽用于接硬盘和光驱。在安装过程中并没有规定那一个配件要先装，那一个配件要后装，因此只要是怎样方便就怎么装。前面在安装硬盘驱动器之时，已经把数据线也插好了，但还有光驱、软驱的数据线和电源线等。在这里还再具体介绍这些电源线和数据线的连接方法。

插数据线的时候有个原则，就是尽量由里往外插，这样就不会搞得碍手碍脚。同样，它们也是有方向的，但不用担心，因为它们都有防插错设计。

(1) 把硬盘数据线插入主板的IDE接口中，如图11.38所示。

提示：如果你只有一个硬盘和一个光驱，而且为了防止跳线的麻烦，你可以让光驱和硬盘各单独使用一个IDE接口。

图11.38 把硬盘数据线插入主板的那一端

(3) 下面再连接各驱动器的数据线。先把光驱的数据线插上，插数据线跟电源线的时候，要使数据线有红色的一边与电源线的红线靠在一起。

(4) 接着把软驱的数据线插上，同样要注意数据线的方向。

提示：有些软驱的数据线也可能不是有颜色的一边靠近电源线一边，假如方向错的话，会比较难插进去，即使插进去了，软驱灯也会一直亮着。

(5) 然后是连接各部件的电源线。依次是连接CPU风扇电源(前面在安装风扇时已经接好)、连接硬盘电源线、光驱电源线(如图11.40所示)和软驱电源线(如图11.41所示)。这里实际操作的顺序也不是完全一样，怎么方便就怎么插。

图11.40 连接光驱电源线 图11.41 连接软驱电源线
