10kV架空配电线路的主要组成

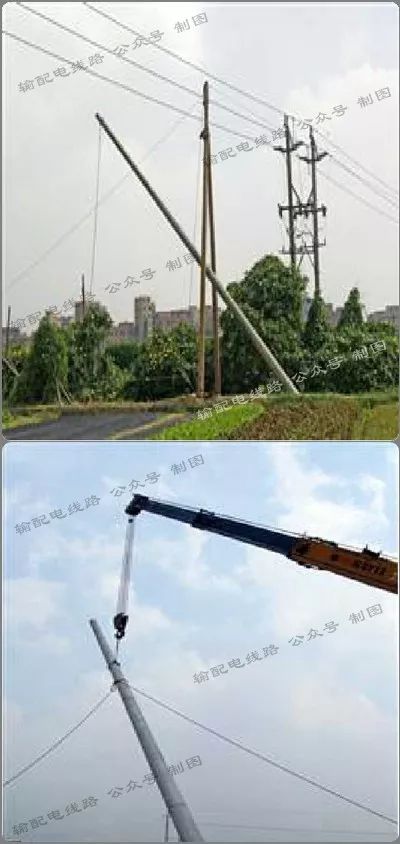

1.1 杆塔

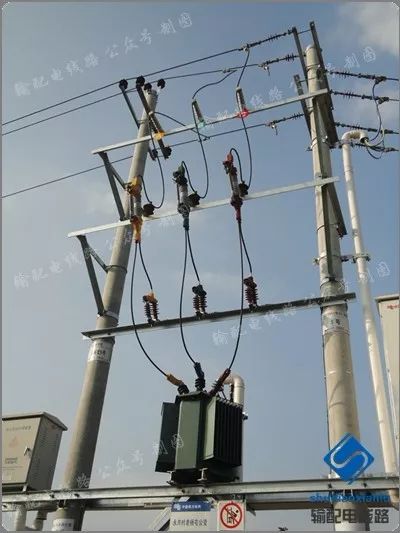

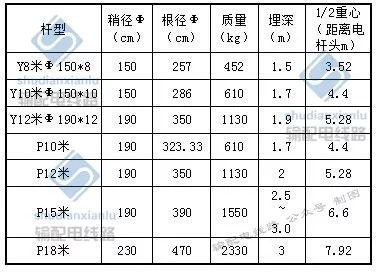

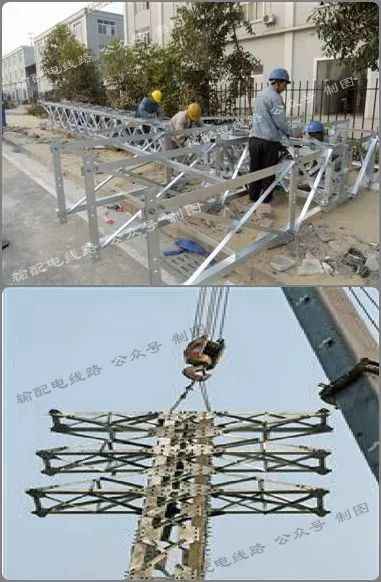

架空配电线路的主要组成部件，按材料不同可分为钢筋混凝土电杆、铁塔和钢管杆三种。钢筋混凝土电杆又分为普通钢筋混凝土电杆和预应力钢筋混凝土电杆。按类型分为耐张杆塔、直线杆塔、转角杆塔、终端杆塔、特殊杆塔、高压同杆架设杆塔、高低压同杆架设线路。

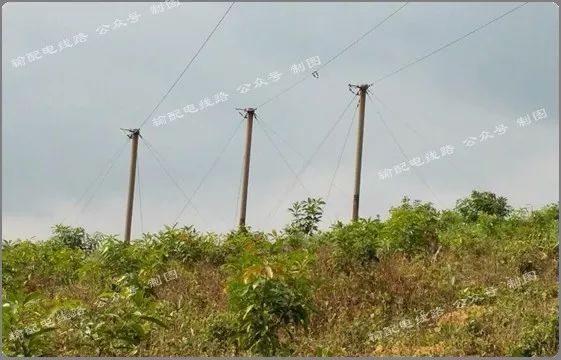

1.1.1 直线杆塔

直线杆塔又称中间杆或过线杆塔。用在线路的直线部分，主要承受导线重量和侧面风力，故杆顶结构较简单，一般不装拉线。

输配电线路 公众号 编制

1.1.2 耐张杆塔

为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧安装耐张杆塔。耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。

配电线路 公众号 编制

1.1.3 转角杆塔

用在线路改变方向的地方。转角杆的结构随线路转角不同而不同：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。

输配电线路 公众号 编制

1.1.4 分支杆塔

设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。分支杆塔结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。

输配电线路 公众号 编制

1.1.5 终端杆塔

设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。

输配电线路 公众号 编制

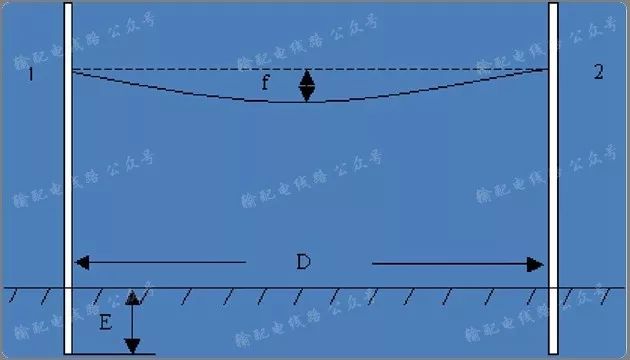

1.2 导线

导线是构成架空配电线路的主要元件之一，作用是传导、输送电能。铝和钢因其有优良的导电性能，成为制造导线的重要材料。导线截面根据应力及输送负荷的大小并考虑送电的经济性选择，经过降压校核后确定，一般压降不超过5%。架空配电线路所采用的导线应符合国家产品技术标准。 按所用材料可分为铝线、铜线、铝合金线、架空绝缘导线、架空绝缘电缆、橡皮绝缘电线等类。

输配电线路 公众号 编制

1.3 绝缘子

在架空配电线路的组成元件中，绝缘子用来支持或悬挂导线，并使之与杆塔绝缘，它由绝缘材料制成，需要有足够的电气和机械强度，同时对化学侵蚀有足够的抵抗能力，还要适应周围大气温度、湿度的变化，架空配电线路的绝缘子主要有针式、悬式和瓷横担绝缘子三种。直线杆一般采用针式绝缘子或瓷横担；耐张杆、转角转宜采用蝶式或线轴式绝缘子；悬式绝缘子用于高压配电线路。

输配电线路 公众号 编制

1.4 横担、金具

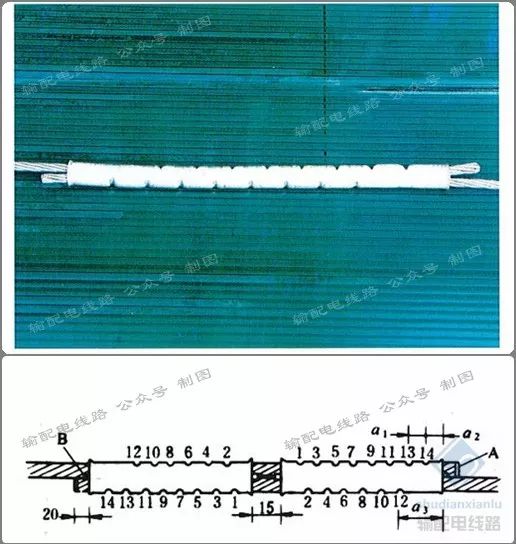

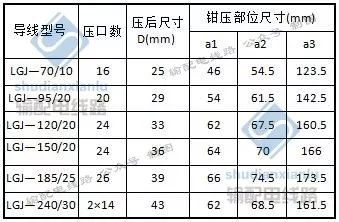

架空配电线路常用的横担有角铁横担、瓷横担和木横担三种；金具主要分为：耐张金具(耐张线夹、弦垂线夹)、连接金具( U型挂环、球头挂环、碗头连板、大连板、小连板、U型螺栓、延长环等)、接续金具(并沟线夹、铝、铁接续管、修补管等)、拉线金具(抱箍、楔型线夹、UT线夹、延长环等)几种。

输配电线路 公众号 编制

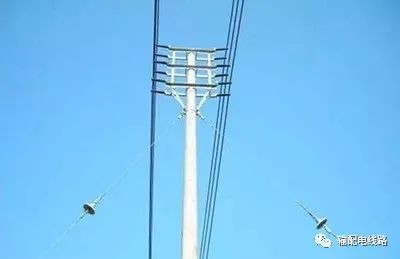

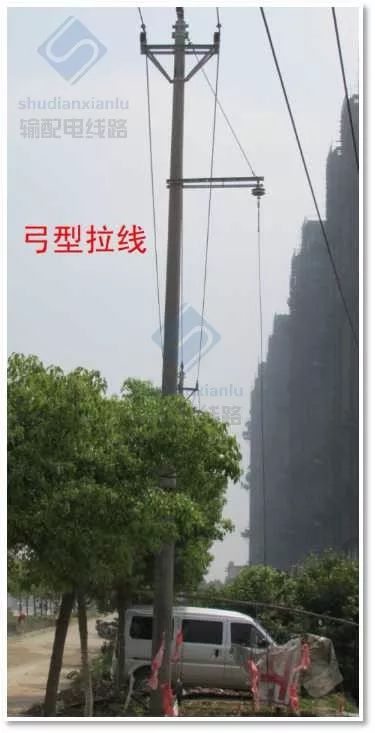

1.5 拉线

拉线是用来平衡导线拉力和风力而设置的，以加强电杆稳定性防止倒杆。

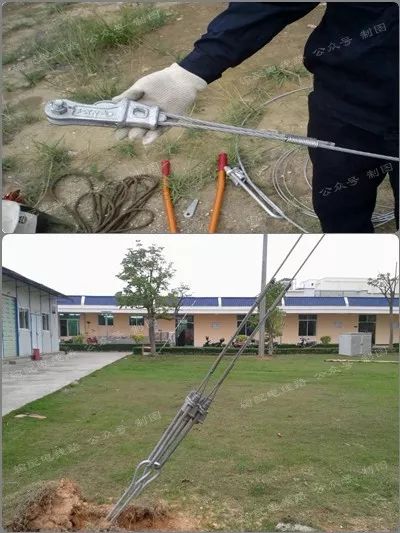

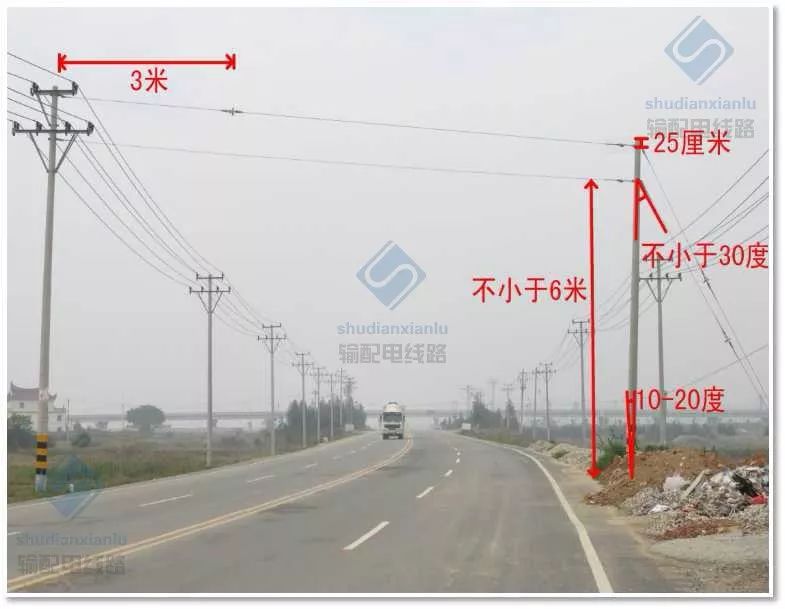

▲图 拉线示意图

1.5.1 普通拉线

应用于终端杆、转角杆、分支杆、耐张杆等处，主要用来平衡固定性的不平衡荷载力。
