简介：DFMEA（设计潜在失效模式和后果分析）是一种系统性风险评估方法，用于在产品设计阶段识别、评估和预防设计缺陷。本资料提供了一个DFMEA模板“设计潜在失效模式和后果分析-DFMEA 模板.xls”，旨在指导工程师按标准化流程进行分析。DFMEA关键部分包括功能分析、失效模式及其影响分析、失效发生频率、检测度、风险优先数（RPN）、预防措施、检测措施和重新评估。AMH64和begunsrr可能是指特定工具或代码。通过DFMEA，工程师能够有效识别并解决设计阶段的潜在问题，提高产品可靠性和安全性。

1. DFMEA的核心概念与实施范围

在产品开发过程中，设计失效模式与效应分析（DFMEA）是一种系统的工具，用于识别潜在的设计失效及其影响，从而在产品实际应用前提升质量和可靠性。DFMEA 的核心在于预防和降低产品设计阶段的风险，通过对失效模式的评估，确保产品在生命周期内满足用户需求和安全标准。

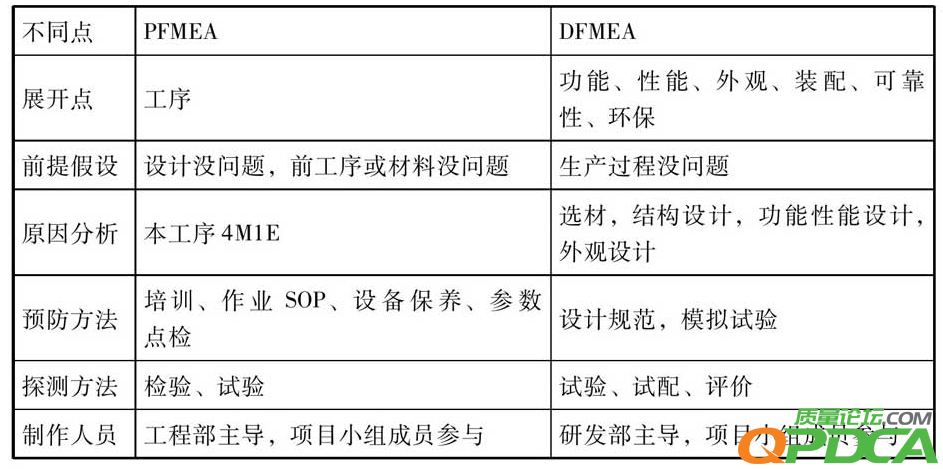

1.1 DFMEA 的定义与目的

DFMEA 是一种结构化的方法，通过对产品设计的各个组成部分及其功能进行深入分析，识别可能出现的失效模式，并评估这些失效对产品性能、安全性和客户满意度可能产生的影响。通过这种方式，DFMEA 的目的是在产品投放市场之前，通过早期识别和纠正设计缺陷来减少故障和提高产品质量。

1.2 实施DFMEA的范围

DFMEA 适用于各种产品和系统的开发阶段，包括机械、电子、软件以及综合设计项目。它主要关注设计层面的风险，并强调在产品设计阶段就进行充分的分析和评估，以确保设计的可靠性。实施DFMEA的范围通常包括：

• 设计和开发阶段 ：对新设计的产品，在其设计和开发过程中实施DFMEA。
• 变更管理 ：当产品设计或其组成部分发生变更时，重新执行DFMEA以确保变更不会引入新的失效模式。
• 现有产品的持续改进 ：对正在生产中的产品，通过DFMEA来评估潜在的改进机会，以提升产品性能或降低生命周期成本。

通过精确地定义DFMEA的实施范围，团队可以确保产品设计的每个方面都得到充分评估，从而最大限度地降低设计缺陷导致的风险。

2. 功能分析在DFMEA中的重要性

在制造和工程行业中，功能分析是一种评估产品或服务功能、性能以及与这些功能相关的失效模式的系统方法。在设计失效模式与效应分析（Design Failure Mode and Effects Analysis, DFMEA）中，功能分析至关重要，它为DFMEA提供了一套逻辑框架，用于识别可能在产品生命周期中发生的潜在失效点。

2.1 功能分析的基本框架

2.1.1 识别产品或过程的功能

功能分析的第一步是准确地识别产品或过程所具有的功能。功能是指产品或过程被设计来执行的活动或任务。例如，一个汽车零件的功能可能是“提供刹车系统所需的摩擦力”。

graph TD;
    A[开始识别功能] --> B[收集产品规格信息];
    B --> C[定义用户需求];
    C --> D[确定设计的目的是什么];
    D --> E[列出产品的基本功能];
    E --> F[识别过程中的关键步骤];
    F --> G[与跨部门团队讨论验证功能];
    G --> H[功能识别完成];

在识别功能时，我们通常会利用团队的知识和经验，以及使用各种工具如头脑风暴、功能分解和QFD（质量功能展开）等方法。

2.1.2 确定功能的性能要求

一旦确定了功能，接下来就需要对功能的性能要求进行定义。性能要求是对功能实现方式的具体说明，它详细说明了功能的参数和限制。例如，刹车系统摩擦力的要求可能是“在-30℃至+50℃温度范围内，刹车力矩变化不超过5%”。

代码块示例:

# 示例代码块 - 功能性能要求的定义
## 代码块内容示例
## 假设使用伪代码定义一个刹车系统的性能要求
Parameter: BrakeTorque
Limitations: Min: 200Nm, Max: 300Nm
VariationLimits: 5% variation within -30°C to +50°C

此代码块定义了一个刹车系统的性能参数，并提供了该参数的最小值、最大值以及变化的限制条件。参数定义是用伪代码的形式展示的，便于理解代码逻辑。

2.2 功能与失效模式的关系

2.2.1 功能的异常表现形式

功能分析需要识别功能可能的异常表现形式，也就是失效模式。失效模式是指当产品或过程未按预期执行其功能时，可能出现的状况。例如，刹车系统的失效模式可能是“刹车响应时间过长”。

表格示例:

| 功能描述 | 失效模式 | 失效原因 | 失效后果 | |---------|---------|---------|---------| | 提供刹车系统所需的摩擦力 | 刹车响应时间过长 | 刹车片磨损 | 刹车距离增加，增加事故风险 |

在功能分析过程中，上述表格可以帮助团队记录和跟踪失效模式及其原因和后果。

2.2.2 功能不满足时的后果探讨

在分析功能与失效模式的关系时，重要的是要探讨功能不满足时可能产生的后果。这种后果可以是直接的或间接的，可能影响到产品的安全、性能或成本。

代码块示例:

# 示例代码块 - 功能不满足时的后果探讨
## 代码块内容示例
## 假设使用逻辑判断来分析刹车系统的一个失效后果
If BrakeTorque < 200Nm then
    Output: "Increased stopping distance, potential safety hazard"
ElseIf BrakeTorque > 300Nm then
    Output: "Excessive wear on brake components"
EndIf

在上述代码块中，使用了简单的条件判断逻辑来探讨刹车扭矩不满足性能要求时可能导致的后果，为风险评估提供了基础。

通过上述章节的分析，我们可以看到功能分析在DFMEA中的核心地位以及它如何帮助工程师更深入地理解产品或过程的设计意图和潜在的失效风险。在下一章节中，我们将深入探讨失效模式的定义及其在DFMEA中的应用。

3. 失效模式的定义及其在DFMEA中的应用

3.1 失效模式的定义

3.1.1 失效模式的基本概念

失效模式描述的是产品或过程在特定条件下无法满足设计意图的状态。它是DFMEA（Design Failure Mode and Effects Analysis，设计失效模式与影响分析）中的一个核心组成部分，用于识别潜在的设计问题及其风险。失效模式不仅仅指出问题的存在，更重要的是能够揭示问题发生的可能原因和潜在后果。

失效模式的识别应从产品功能出发，分析在不同阶段和使用条件下可能出现的任何偏差。这种偏差可以是性能的降低、功能的丧失或与预期不符的行为，甚至可能是完全无法工作的情况。

3.1.2 失效模式与产品生命周期的关系

失效模式与产品生命周期紧密相关，因为不同阶段的产品面临的风险和问题点各不相同。例如，在产品设计阶段，失效模式可能与材料选择、结构设计或工艺流程有关。而在产品使用阶段，失效模式可能与材料磨损、环境因素、操作错误或维护不当相关。

随着产品生命周期的发展，某些失效模式可能会被消除或降低，同时新的失效模式可能被引入。因此，在整个产品生命周期中持续进行失效模式的识别和评估是确保产品质量和可靠性的重要环节。

3.2 失效模式的示例分析

3.2.1 典型失效模式案例

举例来说，在汽车行业中，发动机动态系统的一个典型失效模式可能是在启动过程中由于燃油喷射系统的问题导致发动机运转不稳定。这个问题可能由多种原因引起，包括燃油泵故障、喷油器堵塞、电子控制单元（ECU）软件缺陷或空气滤清器堵塞等。

为了更好地理解这种失效模式，让我们来看一个具体的案例。假设在某一型号的汽车中，由于电子控制单元的软件算法缺陷导致在某些特定温度条件下，燃油喷射量无法得到正确的控制，进而引发发动机启动不稳和动力下降的问题。这个问题在初期可能未被发现，但在车辆经过一段时间的使用，尤其是跨越不同的气候条件后，问题显现出来。

3.2.2 案例分析与启示

通过上述案例，我们可以得到几个关键的启示。首先，失效模式的识别需要基于对产品功能的深刻理解和对使用条件的详细考察。其次，失效模式与产品设计、材料、制造过程和使用环境都有关系，需要跨学科的团队合作来识别和解决。第三，失效模式的分析不仅仅是找出原因，更重要的是要预测其潜在影响和风险，以便采取相应的预防措施。

此外，案例还提示我们，失效模式的识别和分析是一个动态过程。随着产品在市场上的使用和反馈，新的失效模式可能会出现，需要对现有的DFMEA进行更新和修订。企业必须建立一个有效的反馈机制，确保这些信息能够及时反馈到设计和制造团队中，以持续改进产品质量和客户满意度。

graph TD
    A[识别失效模式] --> B[分析失效原因]
    B --> C[预测潜在影响]
    C --> D[确定预防与检测措施]
    D --> E[实施DFMEA更新]

该流程图展示了从识别失效模式到更新DFMEA的整个过程。其中，识别失效模式是整个流程的起点，而实施DFMEA的更新是持续改进产品的重要步骤。在每一个步骤中，都需要专业团队的参与和跨部门的合作，确保问题能够得到有效的解决，并通过持续的循环改进，提升产品整体的可靠性。

4. 失效影响分析及其方法论

失效影响分析是DFMEA（Design Failure Mode and Effects Analysis）的核心组成部分，其主要目的是识别潜在的失效模式及其对产品或过程可能产生的影响。本章节将深入探讨失效影响的分类，并详细分析影响分析的方法论。

4.1 失效影响的分类

4.1.1 立即影响与潜在影响的区分

立即影响指的是失效发生时对产品或过程产生的直接影响。比如，一个电子设备的电源模块失效，可能会导致整个设备立刻停止工作。这种影响比较直观和容易识别，对于产品设计和过程改进具有指导作用。

潜在影响则指那些可能需要较长时间才会显现出来的失效影响。潜在失效通常更难以识别和预测，但它们可能对产品安全、可靠性和顾客满意度造成重大影响。比如，长期的小幅度泄漏可能在没有及时发现的情况下逐渐造成结构的损坏。

4.1.2 对产品和过程的影响分析

在产品层面，失效影响分析可以帮助确定失效模式如何影响产品的性能、安全性、可靠性和维护性。例如，一个汽车制动系统的失效会直接影响到乘客和车辆的安全，因此需要特别关注。

在过程层面，失效影响分析则专注于失效模式如何影响生产效率、成本、质量控制和操作人员安全。例如，自动化生产线中的一个传感器故障可能导致整个生产过程暂停，不仅影响生产效率，还可能引起额外的成本开销。

4.2 影响分析方法的实践

4.2.1 定性与定量分析方法

在DFMEA的失效影响分析中，可以采用定性和定量两种方法。

定性分析方法

定性分析通常包括专家讨论和历史案例分析。通过这种方式，可以得出失效影响的严重性等级，尽管这些等级通常是基于经验的主观判断。

定量分析方法

定量分析则需要收集具体的数据并应用统计或数学模型来评估影响。一个例子是使用故障树分析（FTA）来确定系统失效的概率。通过定量分析，可以为失效影响提供一个具体数值，从而在设计和改进过程中做出更客观的决策。

4.2.2 影响分析的实际应用案例

以汽车刹车系统为例，我们可以运用定性方法确定刹车失效的严重性（如“高”、“中”、“低”）和可能性（“频繁”、“可能”、“罕见”），然后再运用定量方法评估在刹车系统失效下发生事故的概率。

通过以上分析，我们可以建立一个风险矩阵，如表格1所示，来指导设计团队采取相应的预防措施。

表格1. 风险矩阵示例

| 严重性\可能性 | 罕见 (1) | 可能 (2) | 频繁 (3) | | -------------- | --------- | --------- | --------- | | 高 (3) | 9 | 18 | 27 | | 中 (2) | 6 | 12 | 18 | | 低 (1) | 3 | 6 | 9 |

风险矩阵中的数值表示风险优先数（RPN），通过这个数值可以确定需要关注的风险点。在上述案例中，我们可以看到高严重性且频繁发生的失效模式具有最高的RPN值，因此需要优先处理。

通过影响分析方法论的应用，设计团队可以更好地理解失效模式对产品和过程的潜在影响，从而采取措施来减少风险，提高产品或过程的整体质量和可靠性。

5. 失效频率评估与检测度评分标准

在进行DFMEA（Design Failure Mode and Effects Analysis）的过程中，对失效频率的评估和检测度的评分是至关重要的两个环节。它们共同构成了风险管理的基础，帮助设计团队识别和优先处理潜在的设计缺陷。失效频率评估可帮助我们了解某个失效模式发生的可能性，而检测度评分则衡量了在失效发生前检测到失效模式的容易程度。本章我们将深入探讨这两个环节，从理论到实践，提供具体的评估方法和标准。

5.1 失效发生频率的评估

5.1.1 频率评估的指标和标准

失效频率评估的主要目的是为了估计某个失效模式在未来产品生命周期内发生的可能性。为了进行有效的频率评估，我们需要建立一套量化的指标和标准。通常，这涉及到对历史数据的分析、专家知识的应用和行业标准的参考。评估通常包括以下几个等级：

• 几乎不可能（Remote）
• 不太可能（Low）
• 可能（Medium）
• 很可能（High）
• 极有可能（Almost Certain）

为了给这些等级赋予具体的数值，可以采用1到10的评分系统，其中10表示极高频率，而1表示几乎不可能发生。这些值是根据具体项目的复杂性、设计的成熟度、过去的类似设计经验以及潜在的使用环境等因素确定的。

5.1.2 评估流程和方法

进行失效频率评估时，建议使用团队头脑风暴的方式，结合以下步骤：

1. 确定评估指标和标准 ：首先，设计团队需要确定用于评估的指标和标准，包括评估的等级划分和每个等级对应的数值范围。
2. 收集历史数据 ：研究相关的设计数据、以前的失效记录和行业基准，以确定类似情况下的失效频率。
3. 专家咨询 ：利用领域专家的知识和经验，对可能的失效频率做出判断。
4. 风险假设 ：基于假设，评估设计在特定条件下的失效概率。
5. 最终评估 ：结合以上信息，团队成员独立给出初步评估结果，然后通过会议讨论达成一致。

评估方法应尽可能地确保客观性，减少偏见和不确定性的影响。在实践中，可以使用电子表格或专业的DFMEA工具来记录评估数据和结果，以便于后续的跟踪和分析。

5.2 检测度的评分标准

检测度评分标准是衡量产品设计在失效发生之前，能多大程度上检测到失效模式的标准。这是风险管理中一个非常重要的评估项，因为它直接关联到是否能够在实际使用中提前发现并防止失效的发生。

5.2.1 检测度的概念与重要性

检测度是指设计团队能够发现潜在失效模式的能力，它反映了设计的健壮性和测试计划的有效性。高检测度表明设计中存在足够的预防措施和检测点，能够在失效发生前发现和解决问题。而低检测度则意味着在产品投入市场或使用之前，很难识别出潜在的失效模式。

检测度的高低直接影响到产品的可靠性、安全性和顾客满意度。高检测度有助于增强客户的信心，因为它们相信产品在使用前已经过充分的测试和验证。相反，低检测度可能导致客户对产品的信任度下降，以及潜在的高维护成本和产品召回。

5.2.2 检测度的评价体系

检测度的评价体系通常包含以下几个等级：

• 几乎不可能检测到（Remote）
• 不太可能检测到（Low）
• 可能检测到（Medium）
• 很可能检测到（High）
• 极有可能检测到（Almost Certain）

与失效频率评估类似，每个等级也可以赋予1到10的分数，以实现定量的评价。评价时可考虑以下因素：

• 测试覆盖度 ：设计是否包括了全面的测试案例来检测潜在的失效模式？
• 监控和警告机制 ：产品是否配备了有效的监控系统和警告指示？
• 产品验证和验证过程 ：是否有一个严格的产品验证和验证过程，用于在产品发布之前发现失效模式？
• 内部和外部审计 ：是否定期进行内部和外部审计来评估产品的检测能力？

评估团队应该对每个因素进行详细讨论，并给出对应的评分。最终的检测度评分是一个综合考虑了所有这些因素的结果。

检测度评分在实践中的应用是确保产品设计能够在其生命周期内进行有效的风险管理和控制。这不仅有助于提升产品的整体质量和安全性，而且可以降低产品在市场上的风险，保护公司的品牌和信誉。

以上详细介绍了在DFMEA中失效频率评估和检测度评分的重要性、标准以及评估流程。下一章将继续深入，探讨如何利用风险优先数（RPN）进行风险评估，并展示如何优化DFMEA。

6. 风险优先数（RPN）的计算与应用

6.1 RPN的计算方法

6.1.1 RPN的组成要素

风险优先数（Risk Priority Number, RPN）是一个用来量化和优先级排序潜在失效模式的数值工具。RPN由三个主要因素构成：严重性（Severity, S）、发生频率（Occurrence, O）和探测性（Detection, D）。每个因素都有一个分值范围，通常为1至10，这些分值的乘积就是RPN值。一个高RPN值意味着存在高风险，需要优先考虑。RPN的三个组成要素可以分别解释如下：

• 严重性（Severity, S） ：指的是失效模式对产品性能或过程所造成影响的严重程度。当失效发生时，它可能会导致顾客不满意、安全风险、法规不合规或对产品性能产生严重影响。

• 发生频率（Occurrence, O） ：描述了失效发生的可能性或频率。不同的失效模式可能因为设计缺陷、过程控制不当或外部环境因素等原因具有不同的发生频率。

• 探测性（Detection, D） ：衡量的是在失效发生时，现有的控制措施能够探测到失效的能力。探测性高意味着失效很可能在传递到客户之前被发现和纠正，而探测性低则意味着失效可能会漏检。

6.1.2 RPN的计算步骤和示例

计算RPN的过程可以分为以下步骤：

1. 识别失效模式和潜在的失效原因 ：通过团队头脑风暴、历史数据回顾等方式识别产品或过程中可能发生的风险点。

2. 确定S、O和D的评分 ：对每个失效模式，团队成员根据经验或标准化指导文档给出S、O和D的评分。

3. 计算RPN值 ：将S、O和D的评分相乘，计算出每个失效模式的RPN值，即 RPN = S x O x D 。

4. 优先级排序 ：根据计算出的RPN值对失效模式进行优先级排序，通常高RPN值的失效模式需要优先关注和处理。

5. 复审和采取行动 ：对高RPN的失效模式进行复审，决定是否需要采取预防措施或设计变更来降低发生频率、严重性或提高探测能力。

示例：

假设我们有一个特定产品的失效模式，并且团队已经给出了以下评分：

• 严重性 ：8（会导致产品完全失效）
• 发生频率 ：5（可能每月发生一次）
• 探测性 ：3（可能在产品使用前被检测到）

计算RPN值为 RPN = 8 x 5 x 3 = 120 。此RPN值表明该失效模式具有较高的风险，需要采取相应措施以降低风险。

6.2 RPN在风险评估中的角色

6.2.1 RPN与风险等级划分

RPN提供了一种简便的方法来对风险进行排序和分类。通常情况下，RPN值高于某个阈值的失效模式会被视为高风险。这个阈值取决于组织对风险的接受程度以及行业标准。在风险评估中，可以根据RPN值来确定风险等级，并据此制定相应的风险缓解策略。

6.2.2 利用RPN优化DFMEA

RPN的使用并不止于风险评估，它还可以帮助团队优化DFMEA的整体过程。通过审查高RPN值的失效模式，团队可以：

• 识别设计弱点 ：高RPN值可能指出设计上的潜在弱点，为改进设计提供了方向。
• 优化控制措施 ：可能提示控制措施的有效性不足，需要增强检测和预防措施。
• 持续改进 ：RPN可以作为性能指标，定期复审以监测风险缓解措施的效果。

利用RPN进行优化，需要定期对失效模式及其相关因素进行重新评估，确保DFMEA的持续有效性。通过这种方式，RPN成为DFMEA中不可或缺的一部分，帮助组织更有效地识别和控制风险。

7. DFMEA中的预防与检测措施及重新评估步骤

在DFMEA（设计失效模式与效应分析）中，预防和检测措施是降低风险和提高产品质量的关键因素。同时，重新评估步骤是确保持续改进和适应性调整的有效手段。

7.1 预防与检测措施的制定

7.1.1 预防措施的策略和实施

预防措施是为了避免潜在失效模式的发生而采取的措施。有效的预防措施策略包括：

• 设计审查 : 对产品设计进行多轮审查，确保设计满足所有规定的要求和标准。
• 可靠性工程 : 应用统计工具和技术对产品进行可靠性预测。
• 零件和材料的严格选择 : 选择符合质量和性能要求的供应商和材料。
• 设计模拟和原型测试 : 使用计算机模拟和构建原型来测试设计的各个方面。

实施预防措施时，应考虑以下步骤：

1. 识别潜在失效点 : 对产品设计进行彻底审查，确定可能引起失效的关键点。
2. 风险评估 : 对识别的失效点进行风险排序，确定优先处理的领域。
3. 设计变更 : 根据评估结果，对设计进行必要的修改以减少风险。
4. 验证 : 通过实验或模拟对修改后的设计进行测试，确保预防措施有效。

7.1.2 检测措施的实施与技术

检测措施是在产品制造过程中和成品中检测失效模式的策略和技术。有效的检测措施包括：

• 自动检测系统 : 在生产线上安装传感器和相机，用于实时监控和检测产品缺陷。
• 过程控制 : 使用统计过程控制（SPC）来跟踪和控制生产过程的稳定性。
• 终检 : 对成品进行全面检查，确保每个产品符合质量标准。

实施检测措施的步骤可能包括：

1. 检测计划 : 制定详细的检测计划，确定检测点、检测方法和标准。
2. 培训 : 对检测人员进行培训，确保他们了解检测标准和操作流程。
3. 检测执行 : 执行计划中的检测程序，并记录检测结果。
4. 反馈循环 : 将检测结果反馈给设计和制造团队，用于持续改进。

7.2 重新评估DFMEA的重要性

7.2.1 评估步骤的循环与改进

DFMEA不是一次性的过程，而是一个需要不断迭代和改进的动态过程。重新评估步骤包括：

• 定期审查 : 定期回顾和更新DFMEA文件，确保所有信息仍然相关和准确。
• 变更管理 : 当产品设计或制造过程发生变更时，立即更新DFMEA以反映这些变更。
• 反馈整合 : 将客户反馈、市场数据和实际经验整合到DFMEA中。

7.2.2 评估结果的重要性与管理决策

DFMEA的评估结果对于企业做出管理决策至关重要。评估结果可以帮助管理层：

• 优先级排序 : 确定哪些风险需要优先处理。
• 资源分配 : 根据风险评估结果合理分配资源，例如增加对高风险领域的投入。
• 政策制定 : 制定或调整质量政策和风险管理策略。
• 持续监控 : 建立持续监控机制，确保风险管理措施得到有效执行。

通过不断的重新评估和调整DFMEA，组织能够确保其产品设计和制造过程的可靠性，从而提高客户满意度和市场竞争力。
