嵌入式实操----基于RT1170 首板硬件之QSPI Flash调试（十三）

最新推荐文章于 2025-03-17 09:39:14 发布
最新推荐文章于 2025-03-17 09:39:14 发布
阅读量482 收藏
点赞数
分类专栏： 05--RT1170 开发
本文为博主原创文章，未经博主允许不得转载。如有问题，欢迎指正。
本文链接：https://blog.csdn.net/weixin_30965175/article/details/119185387
版权

本文主要是通过迁移的思维，记录本人初次使用NXP MCUXpresso SDK API进行BSP开发

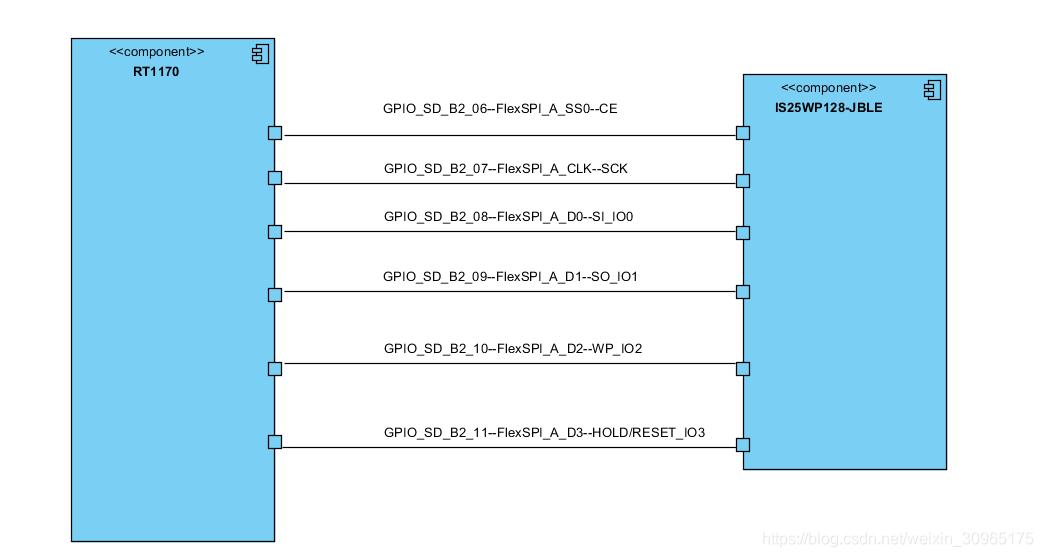

前面调通了SDRAM之后，接下来调试QSPI Flash，硬件设计如下所示

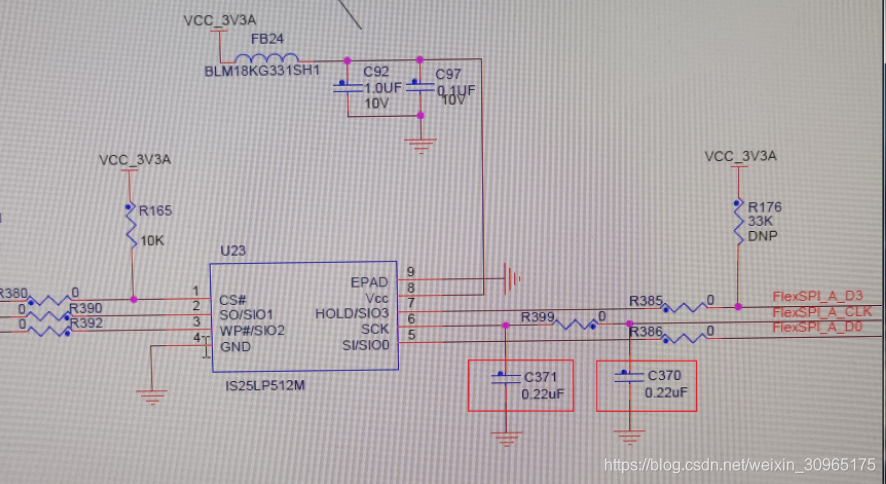

1. 首先阅读原理图

在这里插入图片描述

2. 调试过程

使用boards/rt1170-revb/driver_examples/flexspi/nor/polling_transfer工程验证qspi flash是否正常。发现读写测试异常, 首先排查VCC_3V3A是否正常，后面通过比较官方的原理图与自家原理设计，发现FlexSPI_A_CLK引脚上面与官方相比多加了两个电容。如下所示，去掉之后，QSPI Flash读写正常。
在这里插入图片描述

3. 总结

NA
