变压器符号_电气图形符号你认识几个？

如果你想进入电气成套行业，基础一线或者是设计岗之类的，CAD图纸会看吗？基础元器件图形符号认识吗？今天我来教大家认识下这些图形符号。

1、断路器

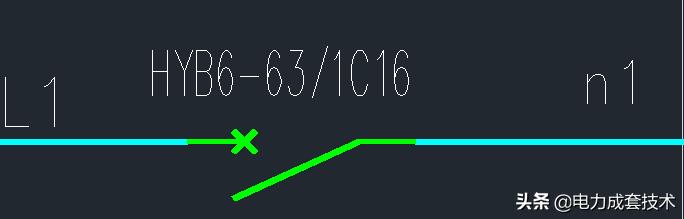

这是一个1路的16A的微型开关

我们平常口头上叫开关，其实也就是断路器，分为微型断路器和塑壳断路器，都是这个符号表示。

2、隔离开关

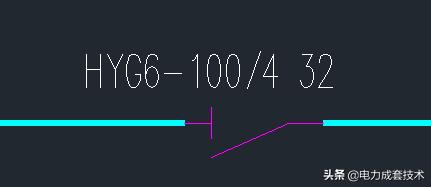

这是一个4路的电流32A的隔离开关

隔离开关基本也都是这个符号表示，有的图纸中刀开关也用此符号表示。

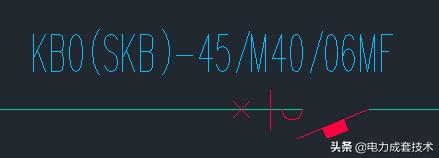

3、负荷开关

3P 电流100A 的负荷开关

4、接触器

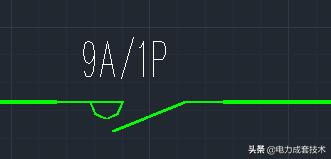

1P 9A的接触器

5、热继电器

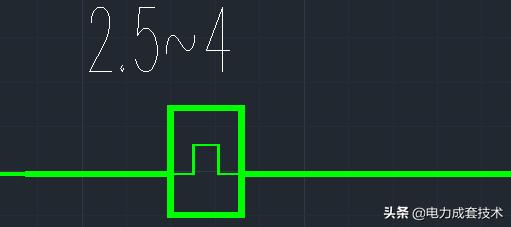

电流2.5~4 的热继电器

6、电流互感器

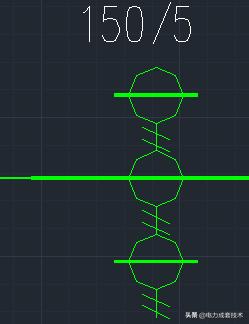

电流150A 的电流互感器

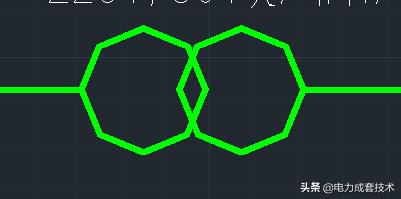

7、变压器

8、熔断器

10A的熔断器

9、变频器

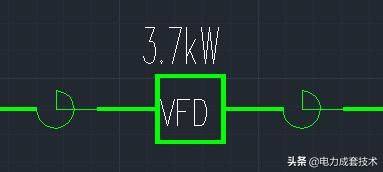

参数3.7kw 的变频器

10、浪涌保护器

图1

图2

图1和图2都代表是浪涌保护器，需要注意参数，有TI和T2级别在之分。

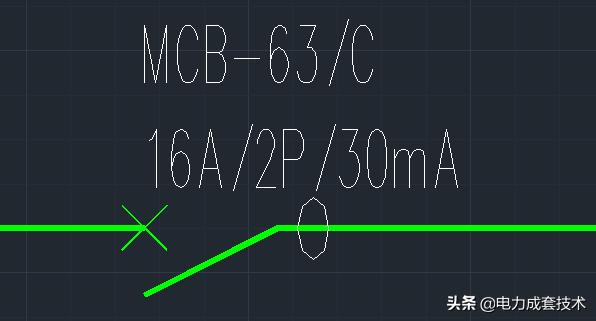

11、漏电开关

图1

图2

塑壳和微断开关的图形符号上，加上一个圆圈，表示带漏电。图1和图2 表示方法都可以。

12、控制与保护开关

13、双电源开关

4p 电流100A的双电源开关

14、后备保护器

15、电度表

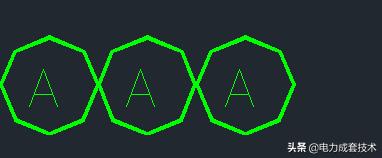

16、电流表

代表3个电流表

17、变压器

电气成套涉及到的元器件大部分都在这里了。

如有不对的地方，欢迎指正。
