    电子控制系统控制(处理)部分的输出信号与输入信号之间存在着一定的逻辑关系，其中输出信号对应于逻辑结论，输入信号对应于逻辑前提。

1.电子控制系统的控制(处理)部分是依据各输出信号与输入信号之间的逻辑关系(因果关系)来处理的。为处理方便，将逻辑前提和逻辑结论均用字母A、B、C等表示，显然，这些字母都应当只有“真”和“假”两个状态，且非真即假，非假即真。

2.实现各种逻辑关系的电路称为数字电路(或逻辑电路)。在数字电路中，“真”用高电子(“1”)表示，“假”用低电子(“0”)表示。“1”和“0”称为数字电路的真值或逻辑值。

    所有逻辑前提皆为真时，逻辑结论才为真”的逻辑关系称为“与”逻辑关系。

(1)真值表的逻辑值用“1”和“0”表示，2个输入端的与门的真值表如下：

A	B	F
假	假	假
假	真	假
真	假	假
真	真	真

A	B	F
0	0	0
0	1	0
1	0	0
1	1	1

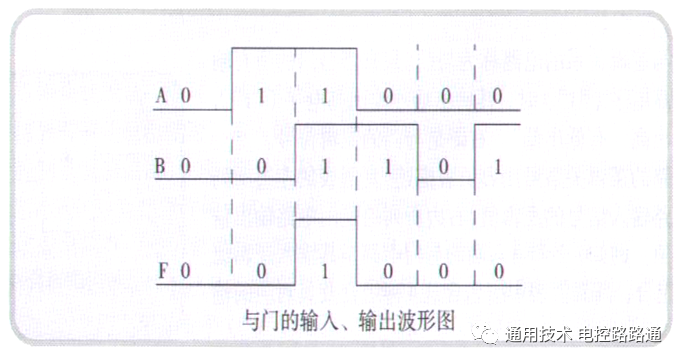

(2)与门波形图

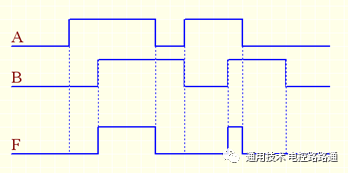

    在画波形图时，常常省去坐标轴，但输入波形与输出波形之间的时间必须严格对应，如图中虚线所示。

    其中第三个时间区间，输入A和输入B都为1，符合“全高出高”规则，因而输出F也为1，其他情况不符合，因而输出为0。

(3)与门逻辑符号

(4)与逻辑关系在布尔代数中被定义为逻辑乘法，记作：F=AxB或F=A·B或F=AB称为与门的逻辑表达式。

(5)与逻辑运算规则：

有0得0，全1得1。(即：有低出低，全高得高。)

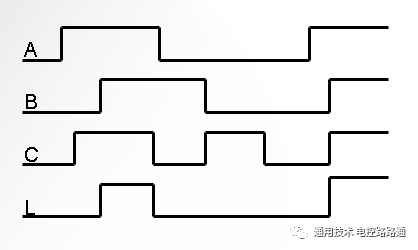

三输入端与门(波形图、真值表、逻辑符号)

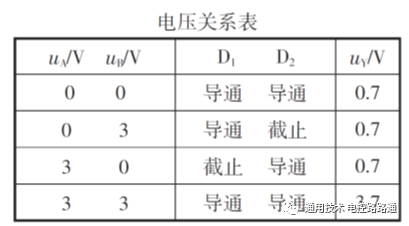

(6)二极管与门电路

典例电路(2021.1选考)：

某等级考试中，有A、B、C三个考核项目，要求A必须通过，同时B、C中至少有一项通过，等级考试(F) 才能通过。用高电平表示通过，低电平表示不通过，以下电路可以实现上述逻辑关系：
