数字电路中的时序波形图如何画（Andytiming的使用）

不管是写报告还是自己分析电路时序，如何方便迅速的画出一个清晰明了的时序波形图至关重要；Andy Timing运行窗口分上下两部分，下部分为波形描述，上部分实时显示对应的波形输出。操作简单，适用于简单时序图的绘制；话不多说，直接介绍Andy Timing的使用：

目录

一、安装：

 二、画图：

范例1：

范例2：

三、结果导出：

四、参考文献：

---

一、安装：

Andy Timing为免费软件，可以直接百度搜索下载：

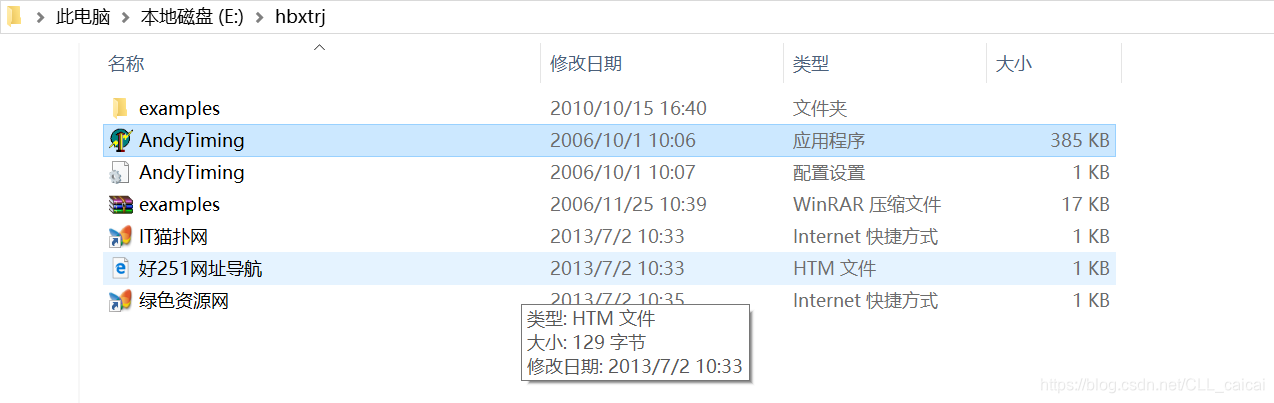

解压缩，免安装，应用程序直接运行即可：

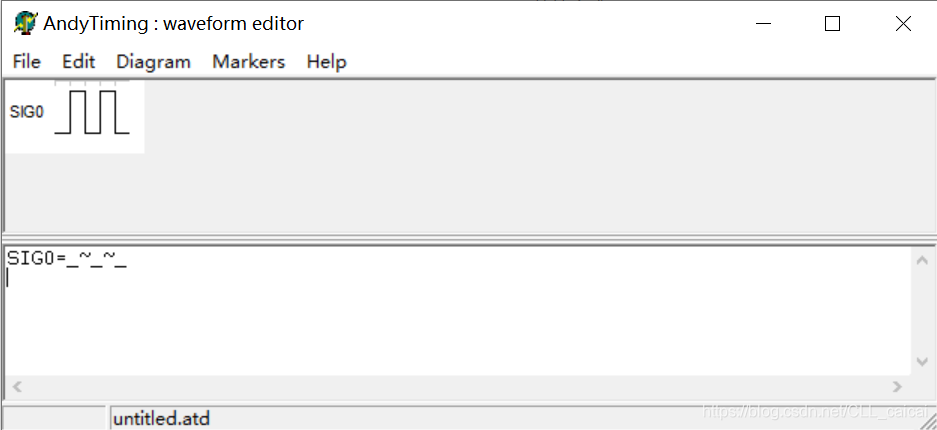

运行界面如下：

 二、画图：

通过软件自带demo对其基础操作进行学习：
