1.原理图模块布局;
2.原理图全局注解与检查对应;

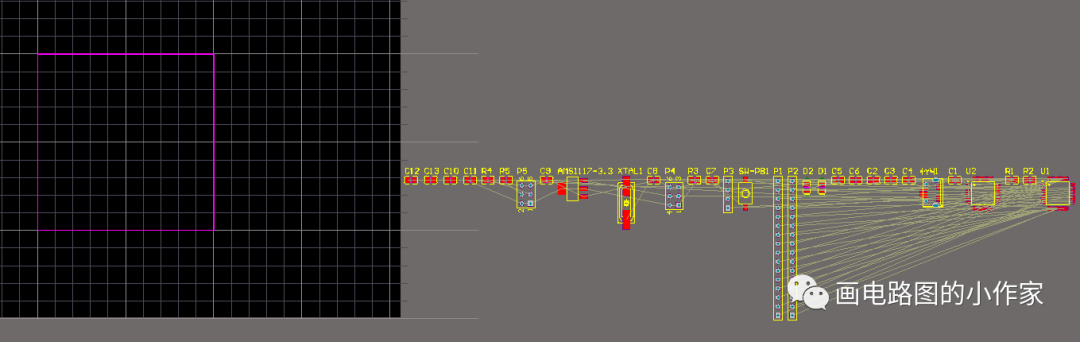

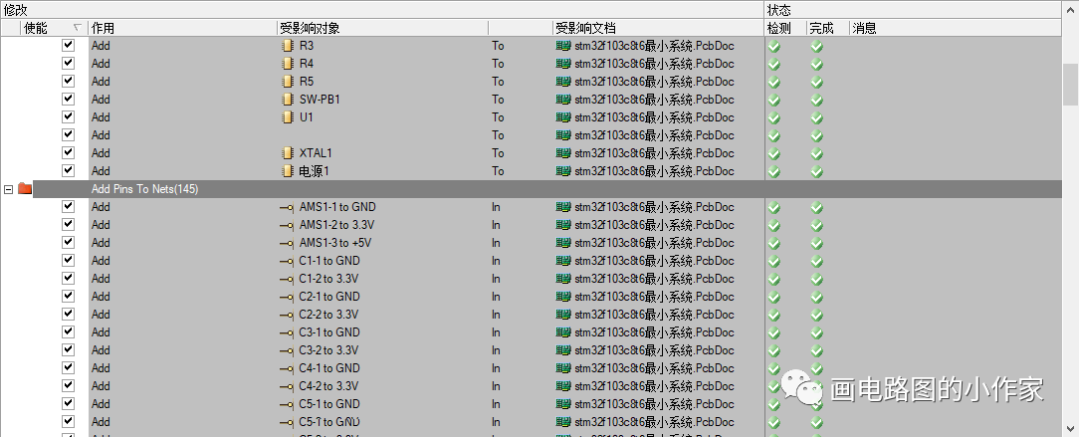

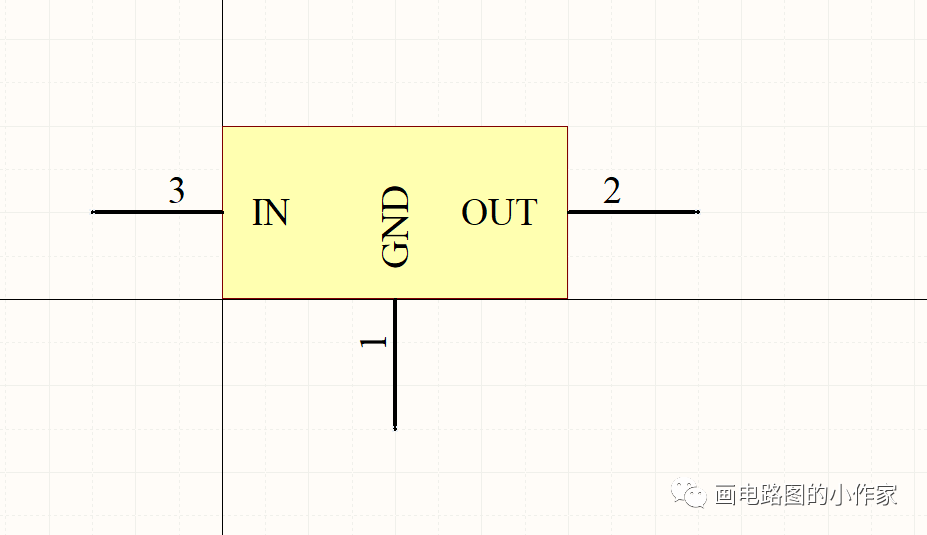

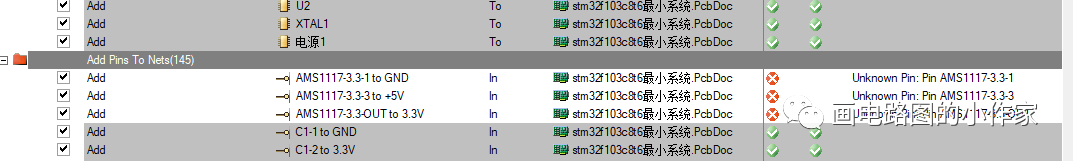

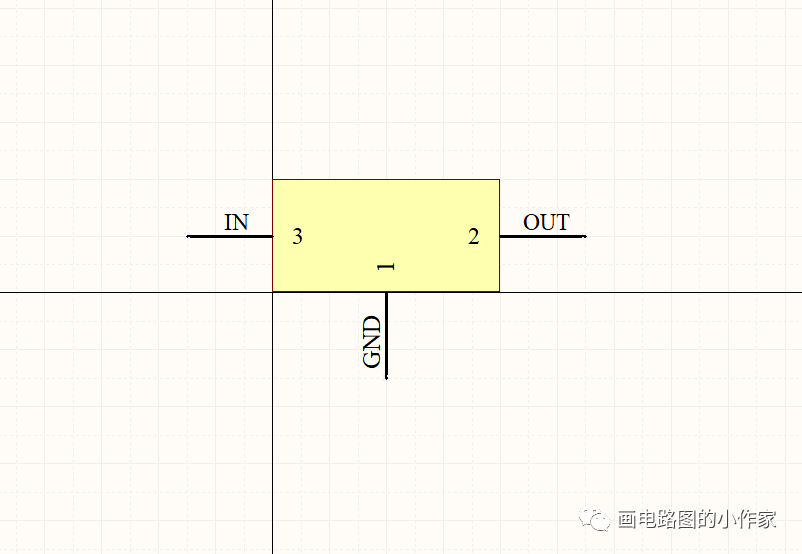

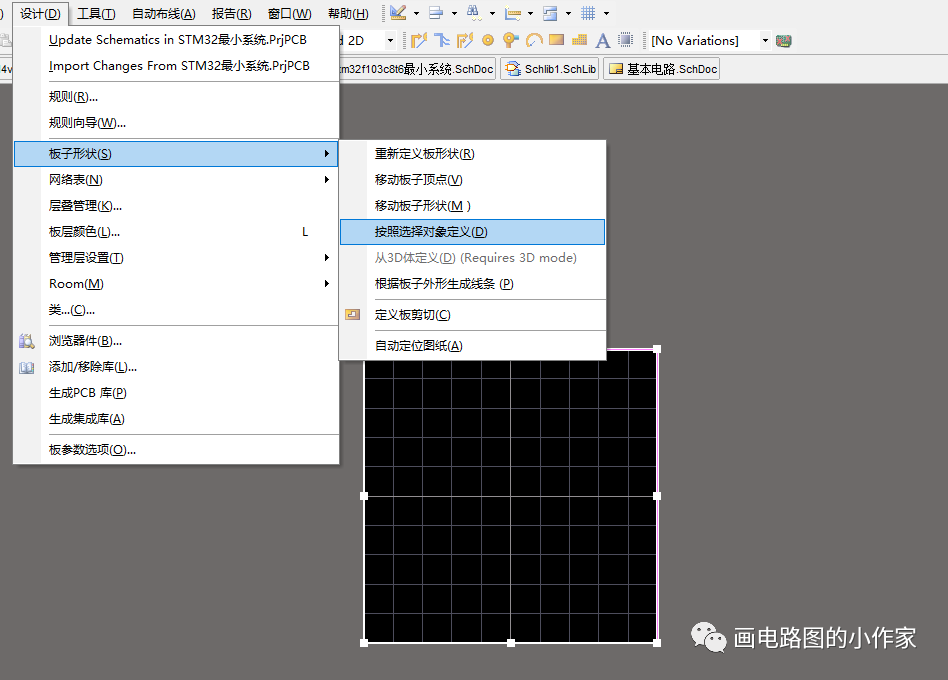

3.导入与单板机械设计;

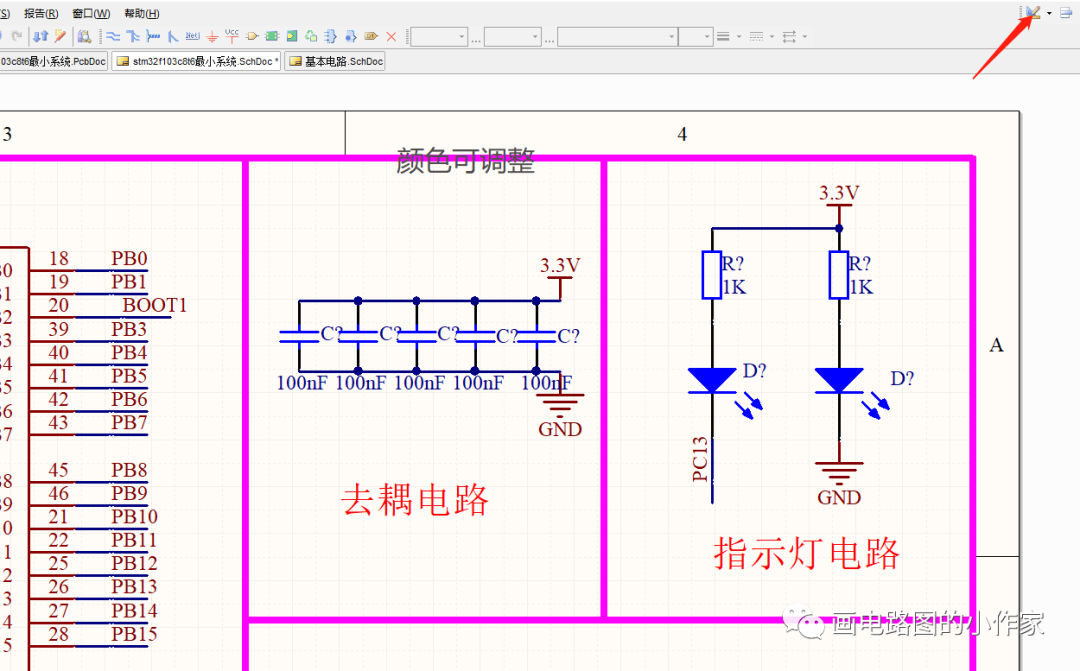

原理图模块布局
在每个模块电路下面都放上对应说明的字符串注解后,在原理图设计的右上角找到放置线,沿着原理图边框放置线,并把每个对应模块分割开即可。原理图模块布局的设计便于在一个大的系统工程原理框图中寻找分类模块电路,增加原理图的可读性,同时也便于在后面的layout设计中提供便利。
全局注解与检查
1.全局注解

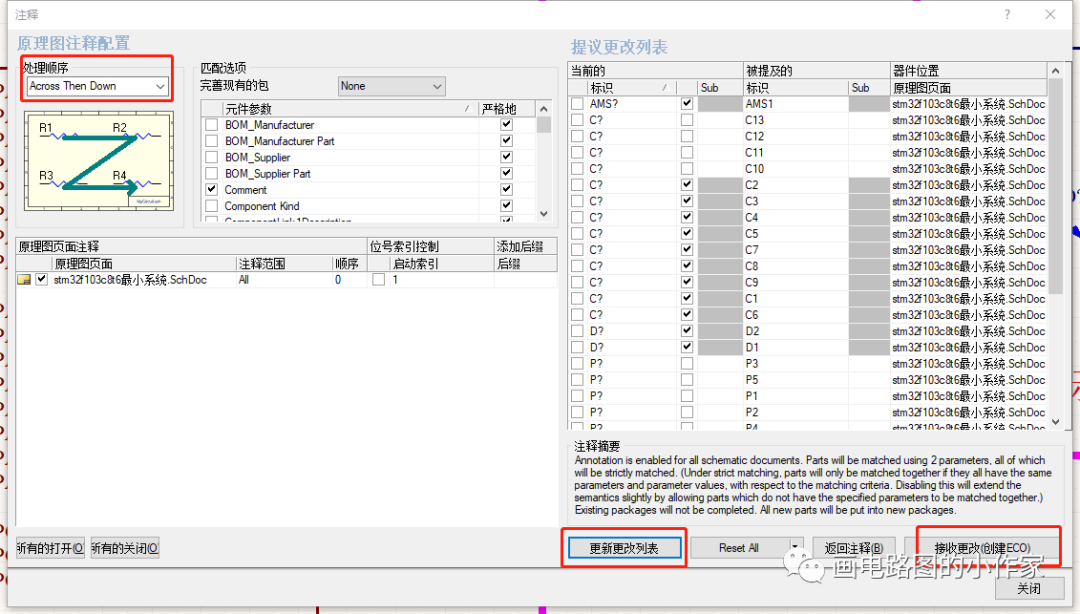

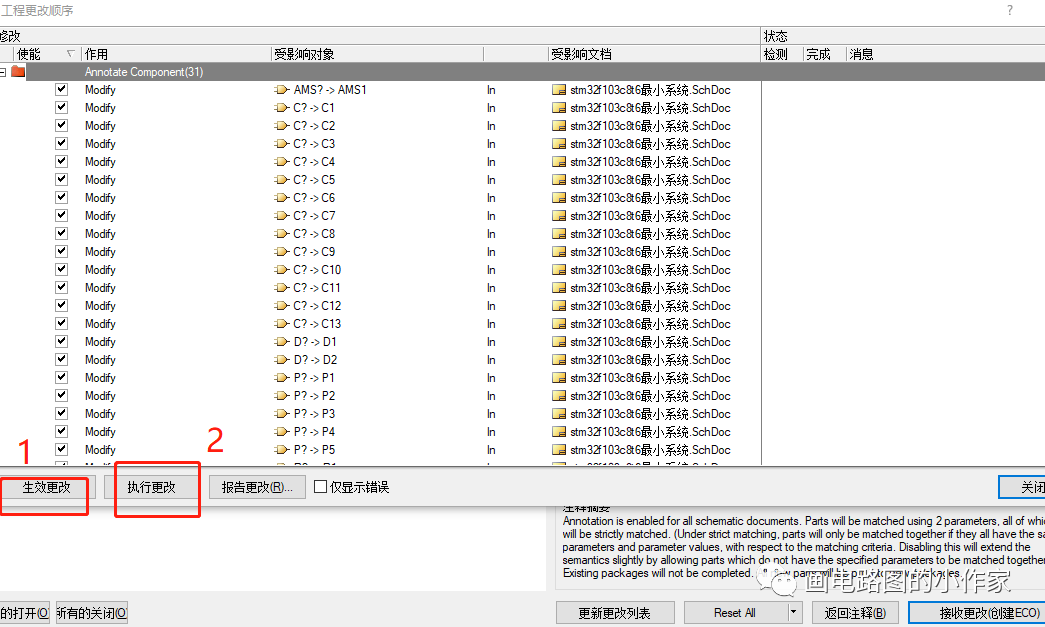

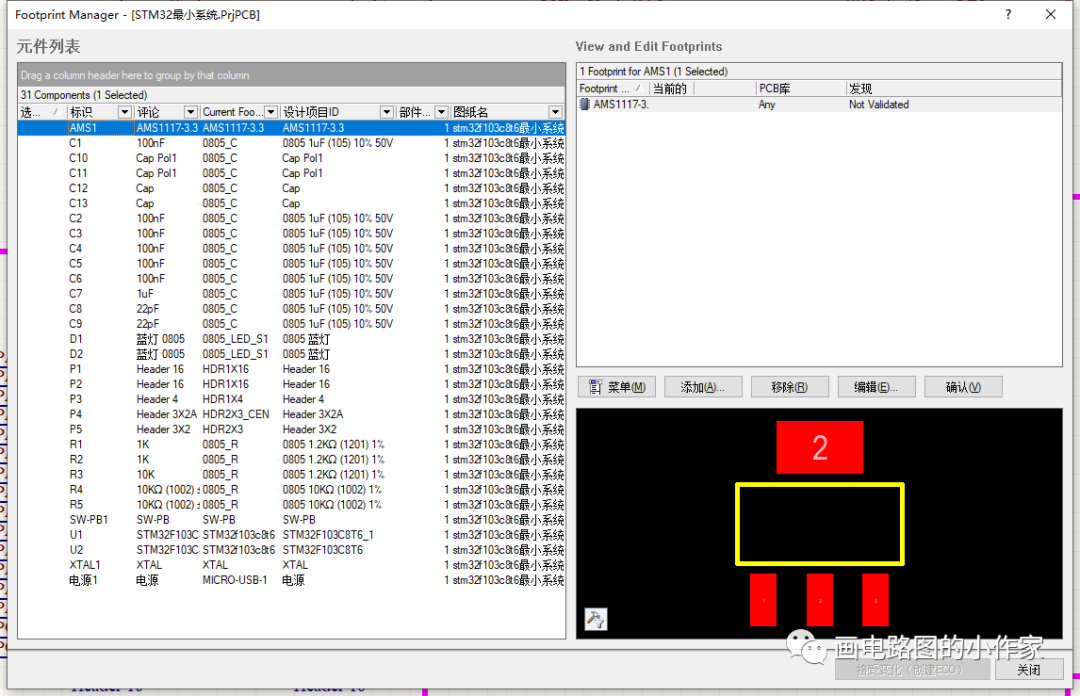

模块化布局后编译整个工程后发现每个元器件下面都有一个红色的波浪线,这就需要进行下一步,全局注解了。工具(T)——注解(A),左上选择注解顺序方向,选择任意你喜欢的即可&
