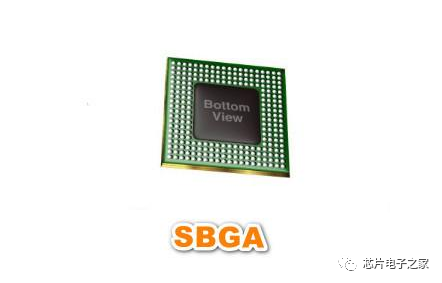

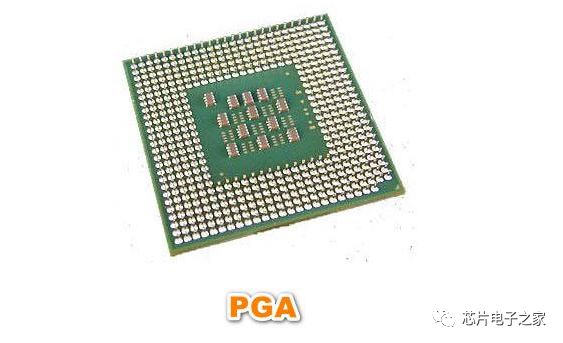

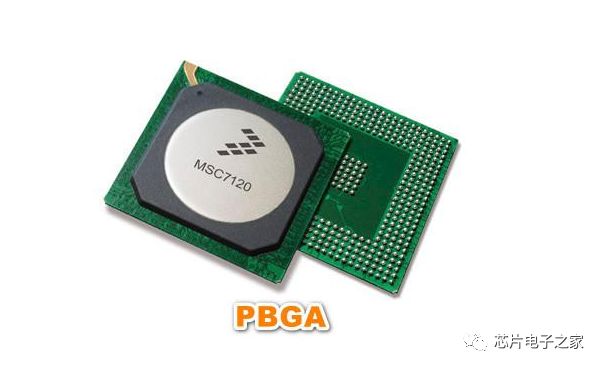

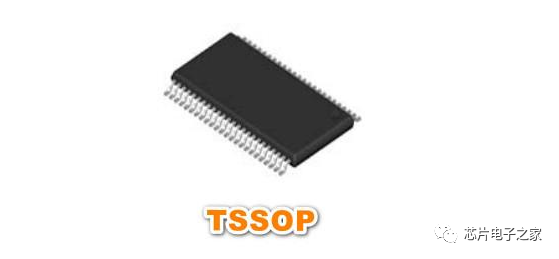

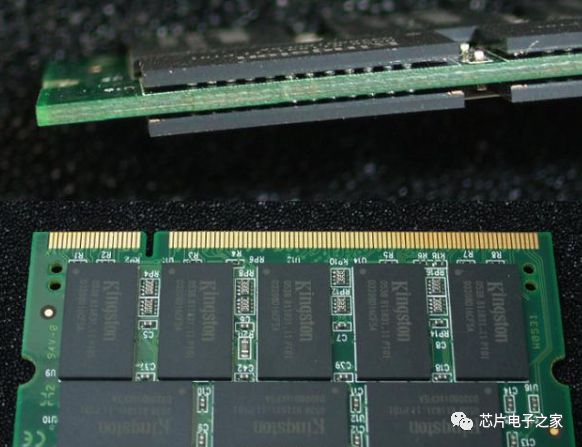

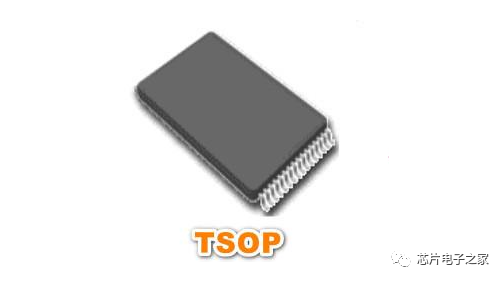

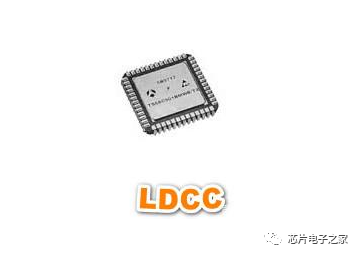

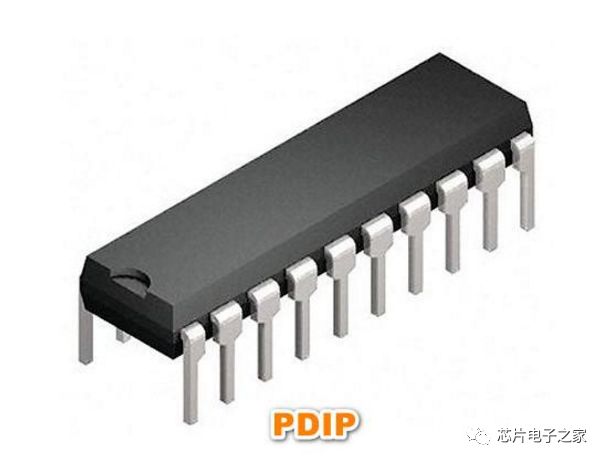

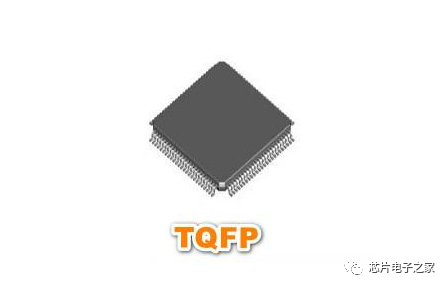

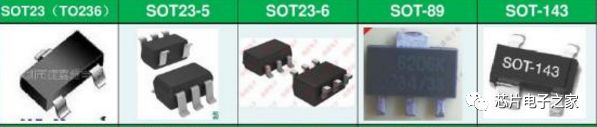

一、BGA(球栅阵列) 球形触点阵列,表面贴装型封装之一。 在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配LSI 芯片, 然后用模压树脂或灌封方法进行密封。 也称为凸点陈列载体(PAC)。 BGA主要有:PBGA(塑料封装的BGA)、CBGA(陶瓷封装的BGA)、CCBGA(陶瓷柱状封装的BGA)、TBGA(载带状封装的BGA)等。 目前应用的BGA封装器件, 按基板的种类,主要CBGA(陶瓷球栅阵列封装)、 PBGA(塑料球栅阵列封装)、TBGA(载带球栅阵列封装)、FC-BGA(倒装球栅阵列封装)、EPBG(增强的塑胶球栅阵列封装)等。1、CBGA(陶瓷)CBGA在BGA 封装系列中的历史最长,它的基板是多层陶瓷,金属盖板用密封焊料焊接在基板上,用以保护芯片、引线及焊盘。这是一种为了便于接触, 在底部具有一个焊球阵列的表面安装封装。2、FCBGA(倒装芯片) FCBGA通过倒装芯片实现芯片焊料凸点与BGA 基板的直接连接, 在BGA类产品中可实现较高的封装密度,获得更优良的电性能和热性能。 47b40d6cfb3eb317229d354aed540c92.png3、PBGA(塑料)BGA封装,它 采用BT树脂/玻璃层压板作为基板,以塑料环氧模塑混合物作为密封材料。 这种封装芯片对对湿气敏感,不适用于有气密性要求和可靠性要求高的器件的封装场合。 ce525329faa1015a858a45846531bef9.png4、SBGA (带散热器)SBGA运用先进的基片设计,内含铜质沉热器, 增强散热能力,同时利用可靠的组装工序及物料,确保高度可靠的超卓性能。把 高性能与轻巧体积互相结合,典型的35mm SBGA封装的安装后高度少于1.4mm,重量仅有7.09。 ce6e739421dd98135cfaa5ebffffe644.png二、PGA(引脚栅阵列)陈列引脚封装。插装型封装之一, 其底面的垂直引脚呈陈列状排列。封装基材基本上都采用多层陶瓷基板。 用于高速大规模逻辑LSI电路。管脚在芯片底部,一般为正方形,引脚中心距通常为2.54mm,引脚数从64到447左右。一般有CPGA(陶瓷针栅阵列封装)以及PPGA(塑料针栅阵列封装)两种。 988387248bf5f8d91e1ad0a6d277cd40.png三、QFP (四方扁平封装)这种封装是方型扁平式封装,一般为正方形,四边均有管脚, 采用该封装实现的CPU芯片引脚之间距离很小,管脚很细,一般大规模或超大规模集成电路采用这种封装形式,其引脚数一般都在100以上。 因其其封装外形尺寸较小,寄生参数减小,适合高频应用这类封装有:CQFP(陶瓷四方扁平封装)、 PQFP(塑料四方扁平封装)、SSQFP(自焊接式四方扁平封装)、TQFP(纤薄四方扁平封装)、SQFP(缩小四方扁平封装)1、LQFP(薄型)这是薄型QFP。指封装本体厚度为1.4mm的QFP,是日本电子机械工业会根据制定的新QFP外形规格所用的名称。 4f515acf9805a6aa293ae6514f4e7208.png2、TQFP(纤薄四方扁平) f6cbbc94630fc63237f7c907877a941b.png 四、LCC(带引脚或无引脚芯片载体)带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,是高速和高频IC用封装,也称为陶瓷QFN或QFN-C。1、CLCC(翼形引脚) 991bf1ad7212e19f762d50a1269f6db2.png2、LDCCC型引脚芯片载体,引脚从芯片上方引出向下弯曲成C字型。 82c3eb15dd819dc340d0617edec9e0d8.png3、PLCC 引脚从封装的四个侧面引出,呈丁字形,是塑料制品。引脚中心距1.27mm,引脚数从18到84,比QFP容易操作,但焊接后外观检查较为困难88ee205ffd055f93921d5fcaa975e019.png五、SIP(单列直插封装) 单列直插式封装引脚从封装一个侧面引出,排列成一条直线。通常它们是通孔式的,引脚从封装一个侧面引出,排列成一条直线。当装配到印刷基板上时封装呈侧立状。引脚中心距通常为2.54mm,引脚数从2至23,多数为定制产品。封装的形状各异。 27fcdc5f6433c3f3db932ea215b9d6c0.png六、SOIC(小型IC) SOIC是一种小外形集成电路封装,外引线数不超过28条的小外形集成电路,一般有宽体和窄体两种封装形式,它比同等的DIP封装减少约30-50%的空间,厚度方面减少约70%。 5bfa377d075ab7ecf0dd2d8a5d59d520.png七、SOP(小型封装) SOP封装是一种元件封装形式,常见的封装材料有:塑料、陶瓷、玻璃、金属等,现在基本采用塑料封装.,应用范围很广,主要用在各种集成电路中。后面就逐渐有TSOP(薄小外形封装)、VSOP(甚小外形封装)、SSOP(缩小型SOP)、TSSOP(薄的缩小型SOP)、MSOP(微型外廓封装)、 QSOP(四分之一尺寸外形封装)、QVSOP(四分之一体积特小外形封装)等封装。1、SSOP(缩小型) e1bd9f6cd924a5fdd0d841b051cca8b5.png2、TSOP(薄小外形封装) c1d9a544cceed25a51b09b4f6c8a9e0a.png3、TSSOP(薄的缩小型) 2e229c40791611ae64a439cde6413dfc.png八、SOT(小型晶体管) SOT是一种贴片封装,通常引脚在5脚或以下(3脚、4脚)器件的贴片封装形式,尺寸较小,很多晶体管采用此类封装。 eb83be17498e3e09abeb83789552e08c.png九、DIP(双列封装) DIP封装也叫双列直插式封装或者双入线封装,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100,采用这种封装方式的芯片有两排引脚,可以直接焊在有DIP结构的芯片插座上或焊在有相同焊孔数的焊位中。其特点是可以很方便地实现PCB板的穿孔焊接,和主板有很好的兼容性。1、CerDIP(陶瓷双列直插式封装)Cerdip 陶瓷双列直插式封装,用于ECLRAM,DSP(数字信号处理器)等电路。带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。 fc8e5b3ae9ee2bf27ceeac36b1273470.png2、PDIP(塑封)这种我们较为常见,是一种塑料双列直插式封装,适合PCB的穿孔安装,操作方便,可加IC插座调试,但是这种封装尺寸远比芯片大,封装效率很低,占去了很多有效安装面积。 7dc1376bac8dcadfb47c2a259ed7f992.png十、TO(晶体管外形封装)TO是晶体管外形封装,一类是晶体管封装类,这种能够使引线被表面贴装,另一类是圆形金属外壳封装无表面贴装部件类。这种封装应用很广泛,很多三极管、MOS管、晶闸管等均采用这种封装。
