本文介绍了使用Ansys Workbench Fluent对电芯进行结构设计优缺点分析，探讨了单电位和双电位（NTGK、ECM、P2D）电池模型，并详细阐述了如何设置Fluent仿真，包括模型定义、网格划分、求解器设置、材料属性、计算设置和后处理。通过对比三款电芯（两款方形，一款圆柱形），研究电芯结构性能和热分布情况。
最近研究一款电芯的分析软件Ansys workbenceh Flent,可以对电芯进行充放电过程分析，热力学，电流分布进行分析，在学习过程中对所学进行总结，这篇文章即是学笔记。
分析了三款电芯分别是两款方形电芯，一款圆柱电芯。

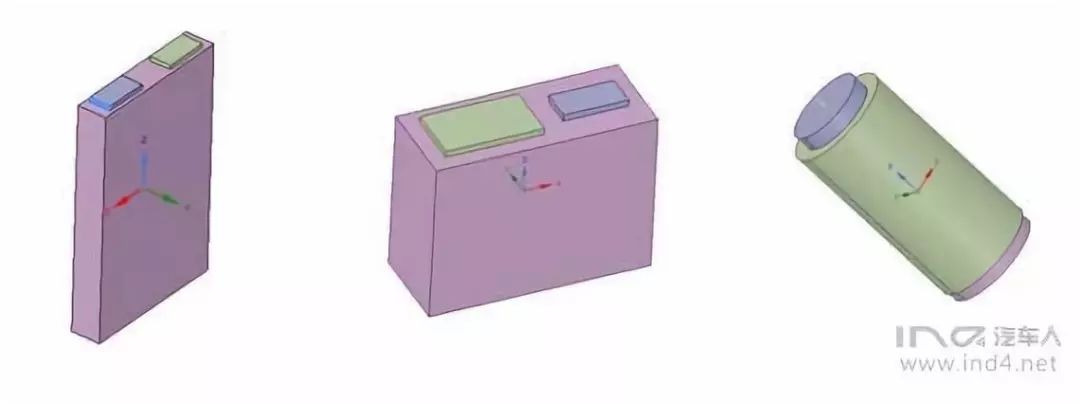

对齐结构设计是否合理，电流分布是否均匀，热分布是否均匀进行验证，从而来判断那种电芯结构更加合理，三款电芯保证同等的材料，同样的体积，同样的充放电策略，以此来判断电芯的结构性能电芯形状如图所示。
电池的仿真主要有两种第一种为单电位经验电池模型，这种模型主要求解在微观的电池模型他的模型有两部分组成阴极和阳极一般我们认为阳极为活性金属，阳极与阴极之间有隔离层主要防止阳极和阴极直接短路，单电位模型包裹电流收集器阴极和阳极以及中间隔离器，单电位的仿真不能对大型多并连多串连进行仿真，会出现仿真不出来的现象。由于过于复杂一般很少使用，大多使用第二种双电位的仿真模型进行分析。
第二种为双电位MSMD电池模型，是宏观的对电芯进行仿真，可以仿真大型的电芯以及多并连多串联的电芯模型，根据不同的需要MSMD模型分为三种NTGK,ECM,P2D三种模型NTGK是四个人的名称简写他们四个人提出针对电芯仿真的不同的经验模型。ECM是等效电路模型把电芯的化学原理转换成电路原理进行仿真，他用一个电
